方向判別ユニット [HU-101]

方向判別ユニット [HU-101]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 方向判別ユニット 音声報知 AC/DC両対応 屋内用

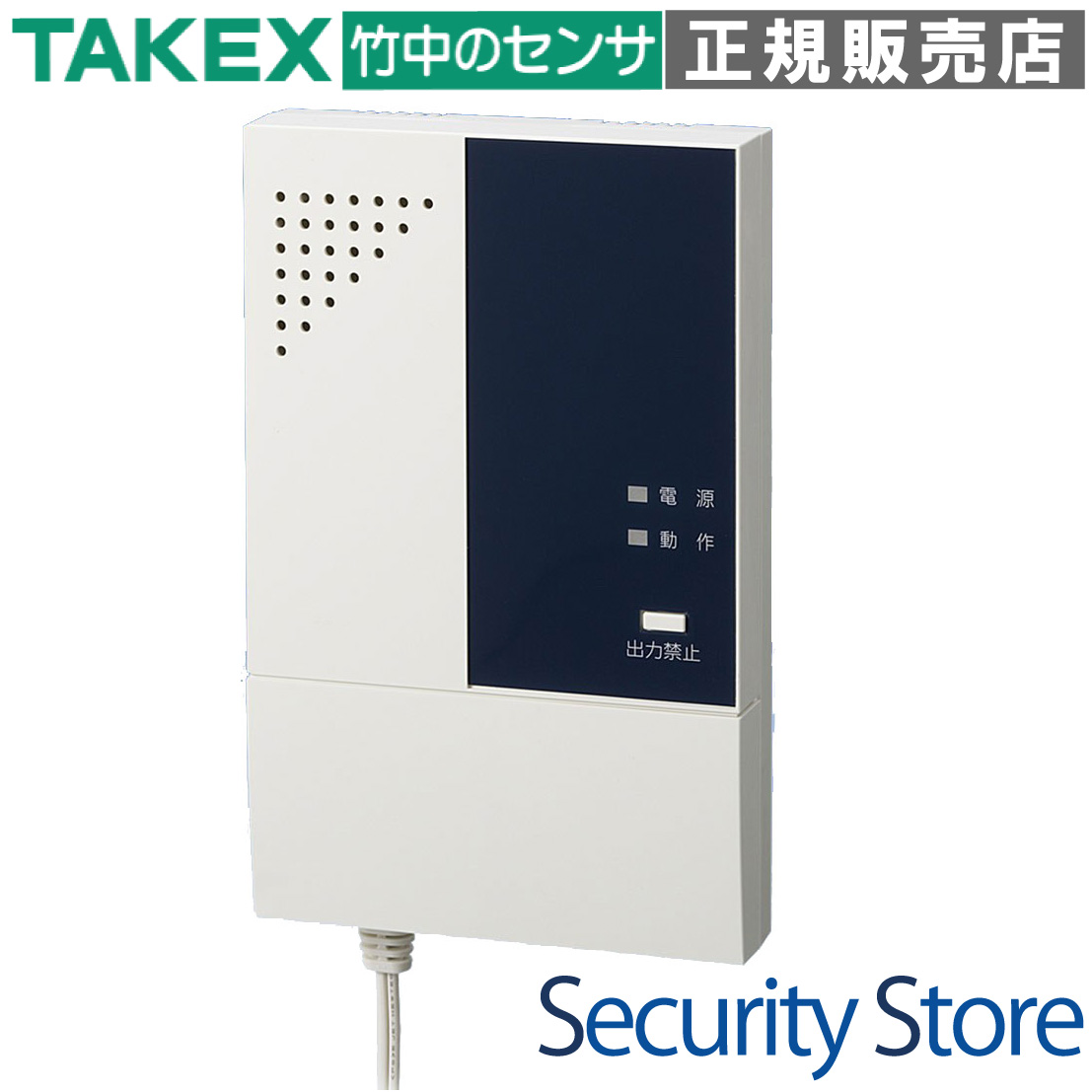

方向判別ユニット HU-101

2系統のセンサー入力を利用し、人や車の「通過方向」をインテリジェントに判別する制御ユニットです。音声メッセージと強力なリレー出力により、逆走警告や来客報知、入退室管理を1台で実現します。

  • 型番： HU-101
  • 製品名： 方向判別ユニット
  • 方式 / カテゴリ： 接点入力式方向判別コントローラー
  • 主な用途： 車両出入管理、駐車場逆走警告、店舗の来客報知、入退室方向の管理
  • 設置場所： 屋内（壁面取付）
  • 電源： AC100V または DC12V

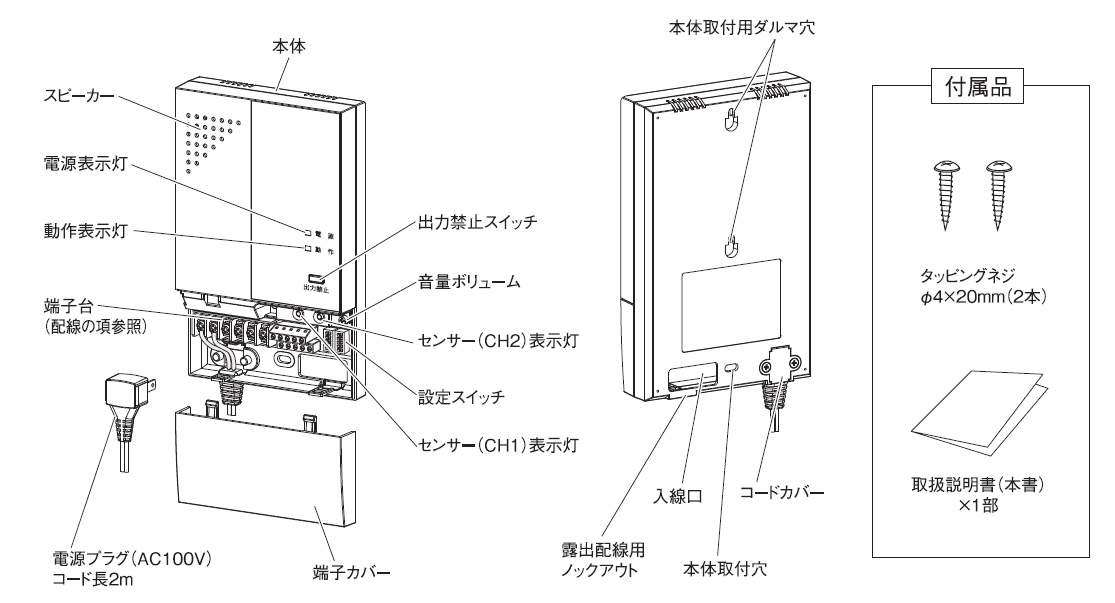

方向判別ユニット HU-101 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 駐車場の出口・入口での逆走車両警告
  • 店舗や施設での「入店」「退店」の個別報知
  • 資材搬入口での車両カウントや信号制御
  • 一方向のみを有効にしたいセキュリティゲート

導入前に確認したいポイント

  • 別途、無電圧接点出力のセンサーが2台必要です
  • 屋内専用のため、屋外設置にはボックスが必要です
  • AC100VとDC12Vの電源併用はできません
  • 通過速度に合わせたタイマー設定の調整が必要です

特長

ツーウェイ機能による高精度な方向判別

2系統のセンサー入力（CH1/CH2）の反応順序を監視し、移動体の方向を判別します。CH1→CH2なら「順方向」、CH2→CH1なら「逆方向」として、それぞれ個別のリレー出力と音声報知を行います。一定時間内に2つ目のセンサーが反応しない場合は出力されないため、エリア内での滞留による誤作動を防止します。

AND検知による物体識別（人・車の判別）

従来の方向判別タイマーに加え、センサー1とセンサー2が同時に検知状態にあることを条件とする「AND検知」モードを搭載。これにより、体積の小さい人間はスルーし、車体幅のある車両のみを確実に検知して報知するといった運用が可能になります。

AC100V 5Aの大接点出力を搭載

順方向の出力には、通常の小接点リレーに加え、AC100V 5A（抵抗負荷）の大接点出力を装備しています。これにより、別途パワーリレーを用意することなく、回転灯や大型のサイレンなどの報知機器を直接駆動させることができます。

現場に合わせた2種類の音声・チャイム切替

「ピンポーン／ピロロン」といったチャイム音と、「いらっしゃいませ／ありがとうございました」といった音声メッセージをスイッチひとつで切り替え可能です。来客報知用途から、工場の安全管理用途まで幅広く対応します。

柔軟なタイマー設定と出力モード

出力保持時間を2秒から最大180秒まで8段階で設定可能。また、検知のたびに出力を出す「ワンショット出力」と、検知終了からタイマーをカウントする「オフディレイ出力」を選択でき、接続機器に合わせた最適な制御が行えます。

施工性を高めるマルチ電源とセンサー用電源出力

電源はAC100VとDC12Vのどちらでも駆動可能。AC100Vで駆動させる場合、本機からDC12V（最大400mA）を外部出力できるため、接続するセンサー用の電源を別途用意する必要がなく、配線を簡略化できます。

メンテナンスに便利な出力禁止スイッチ

本体内部に出力禁止スイッチを装備。スイッチを長押しすることで、配線を外すことなく一時的に接点出力・音声・LED表示を停止できます。システム点検時やセンサーの調整時に、周囲に迷惑をかけず作業を行うことが可能です。

a接点/b接点入力の個別切替機能

センサー入力は各チャンネルごとにa接点（常時開）とb接点（常時閉）を切り替えられます。既存のセンサーや、メーカーの異なるセンサーを混在させて使用する場合でも、柔軟にシステムを構築できます。

選定時に評価したい強み

  • 判別精度： 滞留や片側検知を排除するインテリジェント・アルゴリズム。
  • 拡張性： 回転灯を直接回せる5A大容量リレー。
  • 施工性： センサー用電源（DC12V）を本機から供給可能。
  • 運用性： 音声とチャイムを使い分けられ、音量調整も無段階。

施工・設置ガイド

本機は屋内壁面取付専用です。センサー間の距離（L）と通過対象の速度に応じて、方向判別タイマーを設定してください。

確認項目 この製品での考え方
電源供給 AC100V（プラグ付）またはDC12V。併用は厳禁。
センサー間隔 歩行者なら1〜2m程度、車両なら5m以上を推奨。
入力信号 無電圧接点に対応。a/b接点はDIPスイッチで切替。
環境条件 防水性はないため、水気・湿気のある場所は避ける。

LEDインジケーター表示

名称 点灯色 状態の意味
電源表示灯 緑色 / 橙色 緑：正常通電中、橙：出力禁止モード中
動作表示灯 赤色 / 緑色 赤：順方向（CH1→2）出力中、緑：逆方向（CH2→1）出力中
センサー表示灯 緑色 各チャンネル（CH1/CH2）への入力を検知している間点灯

製品仕様

項目 内容
品名 方向判別ユニット
品番 ＨＵ－１０１
電源電圧 ＡＣ１００Ｖ±１０％またはＤＣ１２Ｖ±１０％
消費電力 ＡＣ１００Ｖ使用時、８Ｗ
ＤＣ１２Ｖ使用時、最大３５０ｍＡ
入力 センサー入力（無電圧ａ／ｂ切替）　２ｃｈ
出力 順方向大接点出力（無電圧ａ接点）（ＡＣ１００Ｖ　５Ａ　抵抗負荷）
順方向小接点出力（無電圧ｃ接点）（ＡＣ／ＤＣ３０Ｖ　１Ａ　抵抗負荷）
逆方向小接点出力（無電圧ｃ接点）（ＡＣ／ＤＣ３０Ｖ　１Ａ　抵抗負荷）
音声出力 順方向音声（ピンポーン／いらっしゃいませ　切替）
逆方向音声（ピロロン／ありがとうございました　切替）
無音〜最大７５ｄＢ／前方１ｍ
センサー用電源出力 ＤＣ１２Ｖ　４００ｍＡ（ＡＣ１００Ｖで使用時）
方向判別タイマー ＡＮＤ、２秒、５秒、８秒
大接点出力タイマー ２秒、５秒、１０秒、２０秒、３０秒、６０秒、１２０秒、１８０秒
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
取付場所 屋内
配線接続 端子式
質量 約４５０ｇ
外形寸法 Ｗ１２０×Ｈ１９０×Ｄ３５（ｍｍ）
外観 樹脂

FAQ

Q：どのようなセンサーを接続できますか？ A：無電圧接点出力（a接点またはb接点）を備えたセンサーであれば、赤外線センサーや人感センサーなど種類を問わず接続可能です。
Q：人と車を区別して、車だけを検知することはできますか？ A：はい、方向判別タイマー設定を「AND」にすることで、2つのセンサーが同時に反応した時（＝車体幅がある物体）のみ動作させることが可能です。
Q：屋外に設置して使用することはできますか？ A：本機は屋内専用です。屋外で使用する場合は、必ず防水・防塵性能のあるプラボックス等の中に収めて設置してください。
Q：AC100Vプラグを抜いて、直接電源配線をすることはできますか？ A：可能です。内部のACプラグコードを取り外し、AC100V端子に直接配線を行ってください（電気工事士の資格が必要です）。
Q：回転灯を回すためのリレーは別に必要ですか？ A：順方向出力についてはAC100V 5Aの大接点出力を備えているため、家庭用コンセントで動く一般的な回転灯であれば直接駆動可能です。
Q：音声出力を片方向だけ「無音」に設定できますか？ A：片側のみ無音にする設定はありません。音量ボリュームを調整して全体の音量を下げるか、音が必要ない方向は接点出力のみを利用してください。
Q：メンテナンスの際、一時的に報知を止める方法はありますか？ A：本体内部の「出力禁止スイッチ」を長押しすると、電源灯が橙色になり、接点出力と音声報知がすべて停止します。
Q：センサー用の電源を別途用意する必要はありますか？ A：本機をAC100Vで駆動する場合、DC12V 400mAの電源出力端子が使用可能です。ここからセンサーへ電源を供給できます。
Q：逆走検知の際、検知し続けている間ずっと報知させたいのですが。 A：出力選択を「オフディレイ」に設定し、タイマーを長めに設定してください。検知が終了してから設定時間分だけ報知が継続されます。
Q：逆方向の検知時もAC100V機器を動かせますか？ A：逆方向出力は「小接点（AC/DC30V 1A）」のみです。AC100V機器を制御する場合は、別途パワーリレー（電磁接触器等）を介して接続してください。
