LED表示灯 ハイパワーLED採用(赤・緑) [LPL-20]

LED表示灯 ハイパワーLED採用(赤・緑) [LPL-20]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング LED表示灯 ハイパワーLED 屋外防雨構造 DC12V/24V対応

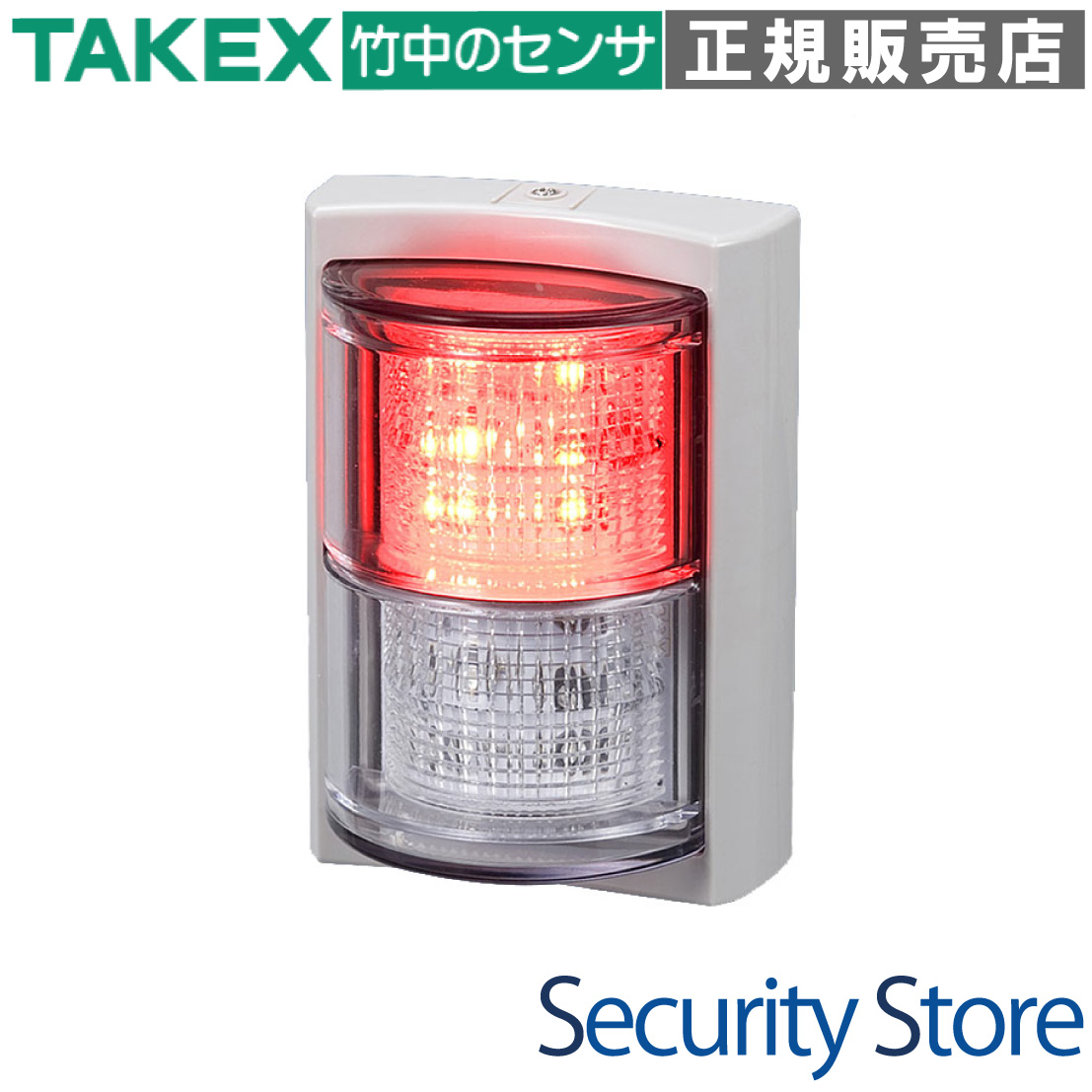

LPL-20 LED表示灯 ハイパワーLED採用(赤・緑)

圧倒的な視認性を誇るハイパワーLEDを採用した、赤・緑2色発光の多機能表示灯です。直射日光下の屋外でもステータスを確実に伝達し、警備システムの動作確認や設備の異常警報、入退室管理など、幅広い法人向けシステムとの連携に最適です。

  • 型番： LPL-20
  • 製品名： LED表示灯
  • 光源： ハイパワーLED（赤・緑 各4個）
  • 主な用途： 警備セット表示、設備監視、在室表示、異常警報
  • 設置場所： 屋内・屋外（IP54相当）
  • 電源： DC12V〜24V マルチ電源
LPL-20 LED表示灯の製品画像

資料ダウンロード

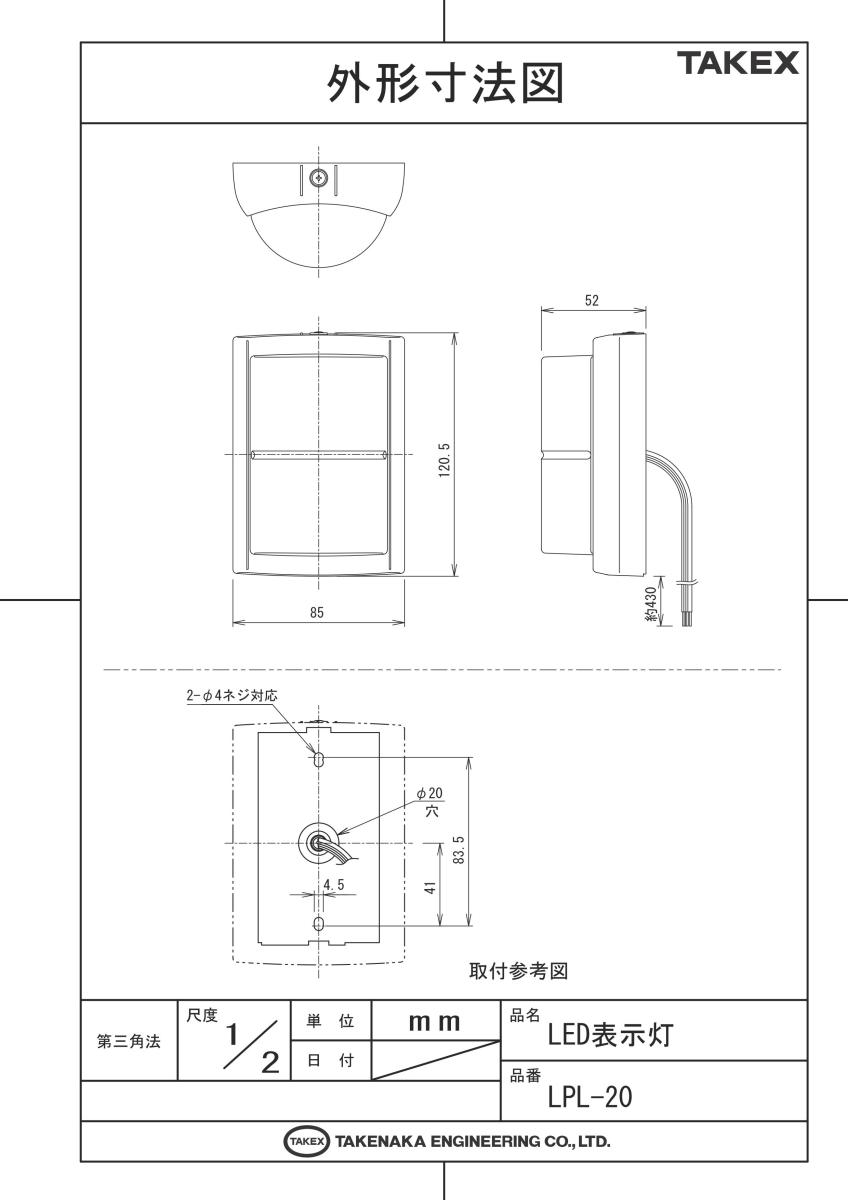

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • セキュリティシステムの警備セット/リセット表示
  • 工場の設備監視・ラインの異常ステータス表示
  • オフィスや病院の在室/不在・受付可否の表示
  • 駐車場や公共施設の誘導・警告灯として

導入前に確認したいポイント

  • DC12V〜24Vの電源確保が可能か
  • 設置場所が直射日光による高温（+50℃以上）にならないか
  • 取付板を垂直に固定できるスペースがあるか
  • 外部制御（無電圧接点等）による信号入力が可能か

特長

圧倒的な視認性を実現するハイパワーLED

赤色・緑色ともに約9,000mcdという高輝度LEDを各4個ずつ搭載。従来の表示灯では埋もれがちだった屋外太陽光の直下においても、遠方から一目で動作状態を視認できる優れた情報伝達能力を備えています。

1台で赤・緑の2色発光に対応

1つのユニットで「赤」と「緑」の2色を使い分けることが可能です。警備の状態（セット/解除）や、設備の稼働状況（正常/異常）など、対照的なステータスをスマートに表現できます。

4パターンの多彩な動作モード

外部入力によって「赤点灯」「赤点滅」「緑点灯」「緑点滅」の合計4パターンの動作を制御可能です。単なる2色表示に留まらず、点滅による緊急性の強調など、より高度な情報提供が可能です。

DC12V〜24Vのマルチ電源対応

電源電圧はDC12VからDC24Vまで幅広く対応しています。セキュリティ専用電源だけでなく、FA機器で一般的な24Vラインでもそのまま利用できるため、導入環境を選びません。

屋外設置を可能にする防雨構造

IP54相当の防雨構造を採用しており、屋外や半屋外の壁面にも設置が可能です。樹脂カバーとメッキ処理された取付板の組み合わせにより、長期にわたる安定運用をサポートします。

1コ用スイッチボックスに適合するスマート設計

一般的な埋込スイッチボックス（1コ用）に適合する設計となっており、壁面へスッキリと収めることができます。機能性を損なうことなく、建築意匠に馴染むコンパクトなデザインを実現しました。

柔軟なシステム設計を支える後入力優先ロジック

複数の制御入力が重なった場合、後から入力された信号を優先して表示するロジックを搭載。複雑な連動システムにおいても、オペレーターが意図したステータスを確実に表示させることができます。

点灯・点滅の同時入力時は「点滅」を優先

同一色の点灯入力と点滅入力が同時になされた場合、視覚的注意をより強く引く「点滅」動作が優先されます。これにより、異常時の警告を漏れなく伝える安全設計となっています。

選定時に評価したい強み

  • 最高クラスの輝度： 各色9,000mcdのハイパワーLEDにより屋外視認性が抜群。
  • 柔軟な制御： 点灯・点滅を含む4つのステータスを外部信号のみで完結。
  • 高い施工性： スイッチボックス適合＆リード線式で現場作業を短縮。
  • 信頼の防雨性能： 垂直取付により屋外でも安心して運用可能な高耐久仕様。

施工・設置ガイド

本製品の性能を十分に発揮し、長期的に安定稼働させるための重要な施工ポイントです。

確認項目 施工・運用の考え方

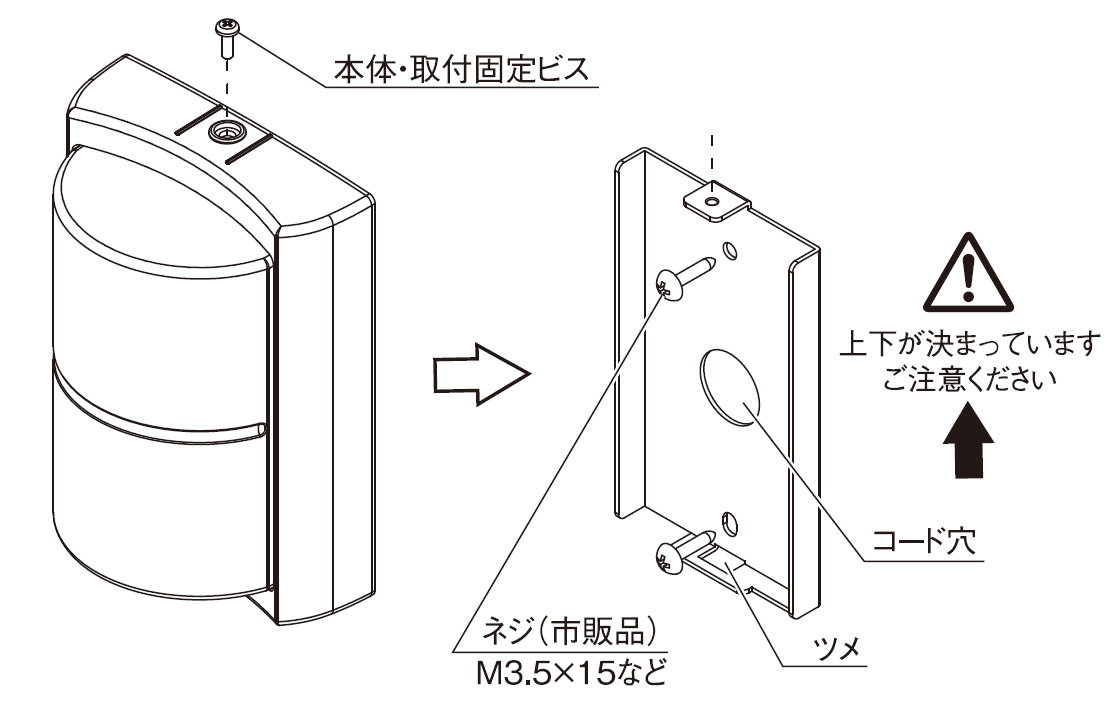

取付方向 必ず本体上部の固定ビスが「上」に来るように垂直に設置してください。逆向き・横向きは浸水の原因となります。
防水処理 壁面直付け時やスイッチボックス取付時は、隙間およびコード引き込み部にコーキング等の防水処理を行ってください。
制御入力 無電圧a接点入力またはNPNオープンコレクタに対応。灰線（COM）との短絡で動作します。
配線保護 電源ライン（赤線）には、短絡保護のために1A程度のヒューズを挿入することを推奨します。

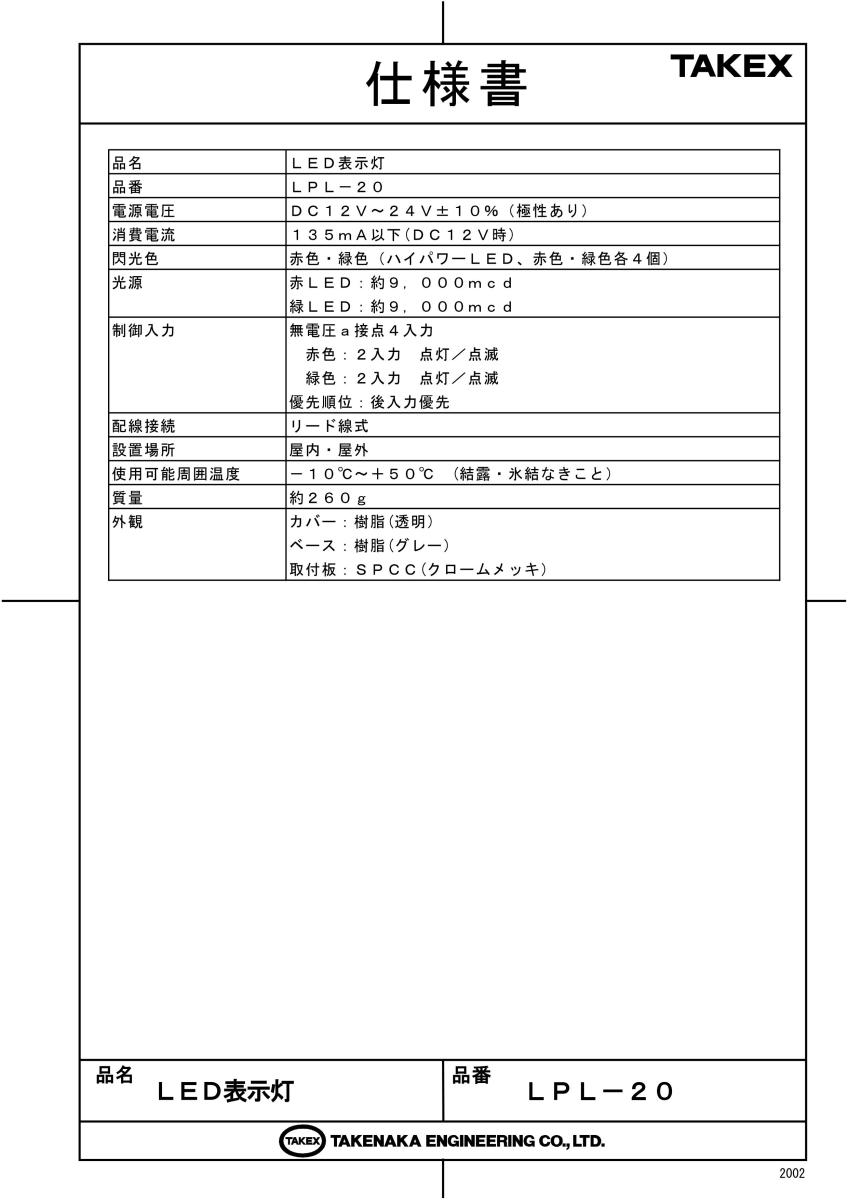

製品仕様

項目 内容
品名 ＬＥＤ表示灯
品番 ＬＰＬ－２０
電源電圧 ＤＣ１２Ｖ〜２４Ｖ±１０％（極性あり）
消費電流 １６０ｍＡ以下（ＤＣ１２Ｖ時）
１００ｍＡ以下（ＤＣ２４Ｖ時）
閃光色 赤色・緑色（ハイパワーＬＥＤ、赤色・緑色各４個）
光源 赤ＬＥＤ：約９，０００ｍｃｄ
緑ＬＥＤ：約９，０００ｍｃｄ
制御入力 無電圧ａ接点４入力
赤色：２入力 点灯／点滅
緑色：２入力 点灯／点滅
優先順位：後入力優先
配線接続 リード線式
設置場所 屋内・屋外
使用可能周囲温度 －１０℃〜＋５０℃（結露・氷結なきこと）
質量 約２６０ｇ
外観 カバー：樹脂（透明）
ベース：樹脂（グレー）
取付板：ＳＰＣＣ（クロームメッキ）

FAQ

Q：屋外で雨に当たっても大丈夫ですか？ A：はい、防雨構造（IP54相当）ですので屋外設置可能です。ただし、必ず垂直に取り付け、壁面との隙間にコーキング等の防水処理を施してください。
Q：赤色と緑色を同時に光らせることはできますか？ A：本製品は「後入力優先」のロジックを採用しているため、異なる色が同時に入力された場合は後にから入力された色が優先されます。混色して光ることはありません。
Q：点灯と点滅を切り替えるにはどうすればいいですか？ A：配線によって決定されます。赤点灯なら橙線、赤点滅なら黄線を共通線（灰線）と短絡させることで切り替わります。
Q：消費電流はどのくらいですか？ A：DC12V動作時は160mA以下、DC24V動作時は100mA以下となります。
Q：LEDの寿命はどのくらいですか？ A：LEDは長寿命なデバイスですが、周囲環境や点灯時間により異なります。輝度が極端に低下した場合は製品の交換をご検討ください。
Q：埋込スイッチボックスへの取り付けは可能ですか？ A：はい、1コ用の埋込スイッチボックスに適合する取付ピッチ（83.5mm等）を備えています。
Q：24V電源でも使用できますか？ A：はい、DC12Vから24Vまで対応するマルチ電源仕様ですので、そのままご使用いただけます。
Q：動作温度範囲を教えてください。 A：-10℃から+50℃の範囲で使用可能です。ただし、結露や氷結がない環境に限ります。
Q：取付板の材質は何ですか？ A：SPCC（冷間圧延鋼板）にクロームメッキを施した高耐久な仕様となっています。
Q：清掃時の注意点はありますか？ A：柔らかい布で乾拭きするか、中性洗剤を薄めた液を浸した布を固く絞って拭いてください。シンナーやベンジンは樹脂を傷めるため絶対に使用しないでください。
