LEDカラー表示灯 [LPL-70]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリング（TAKEX） LED表示灯 IP66耐環境性能 7色マルチカラー設備監視

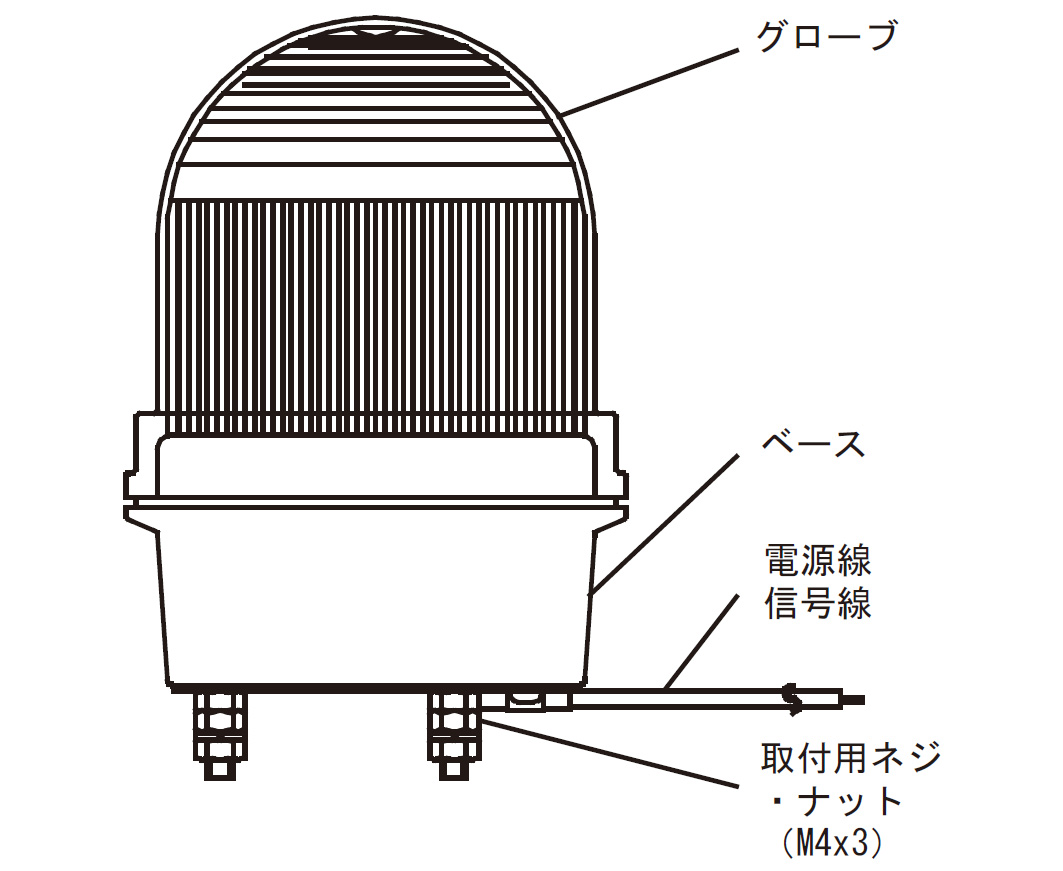

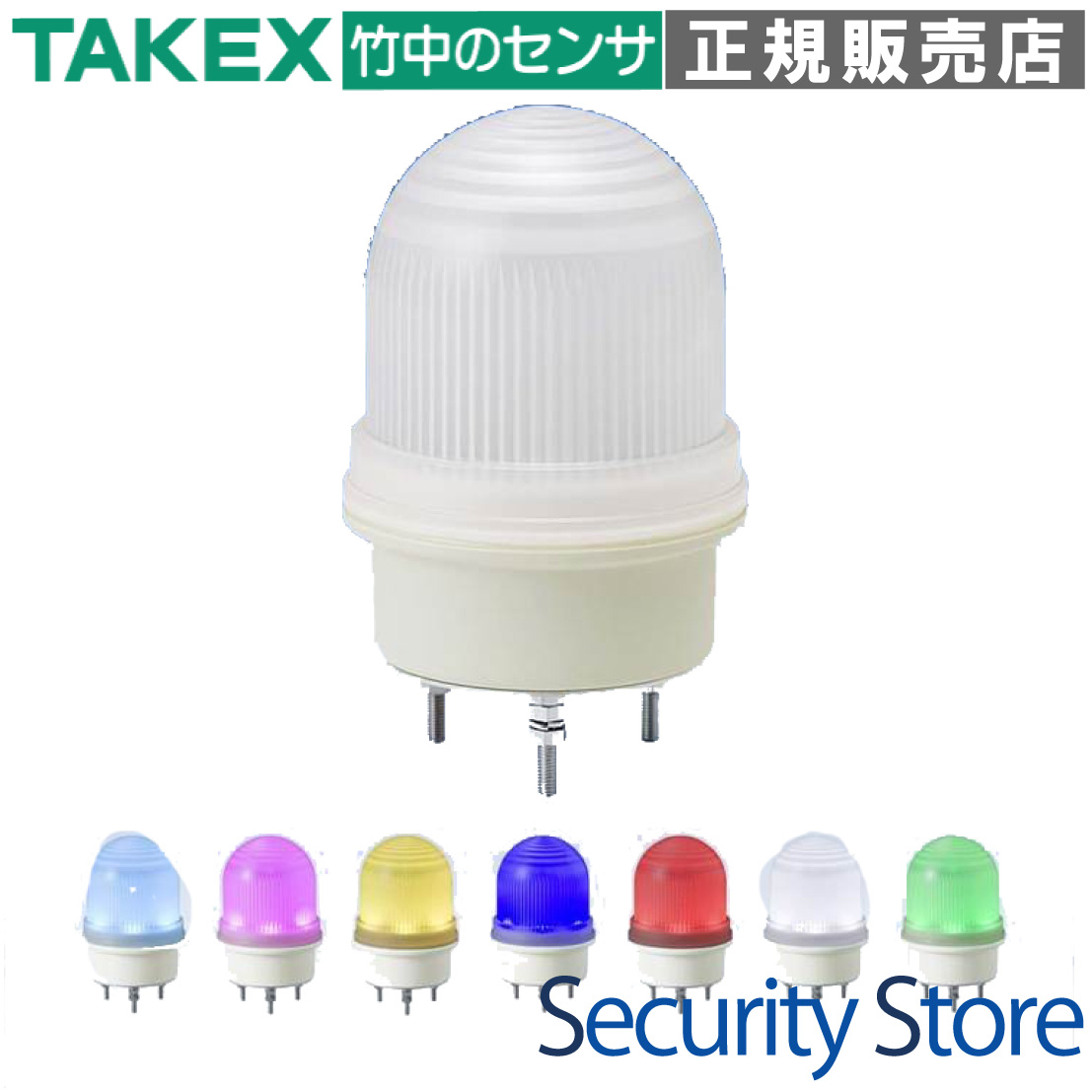

LPL-70 LEDカラー表示灯

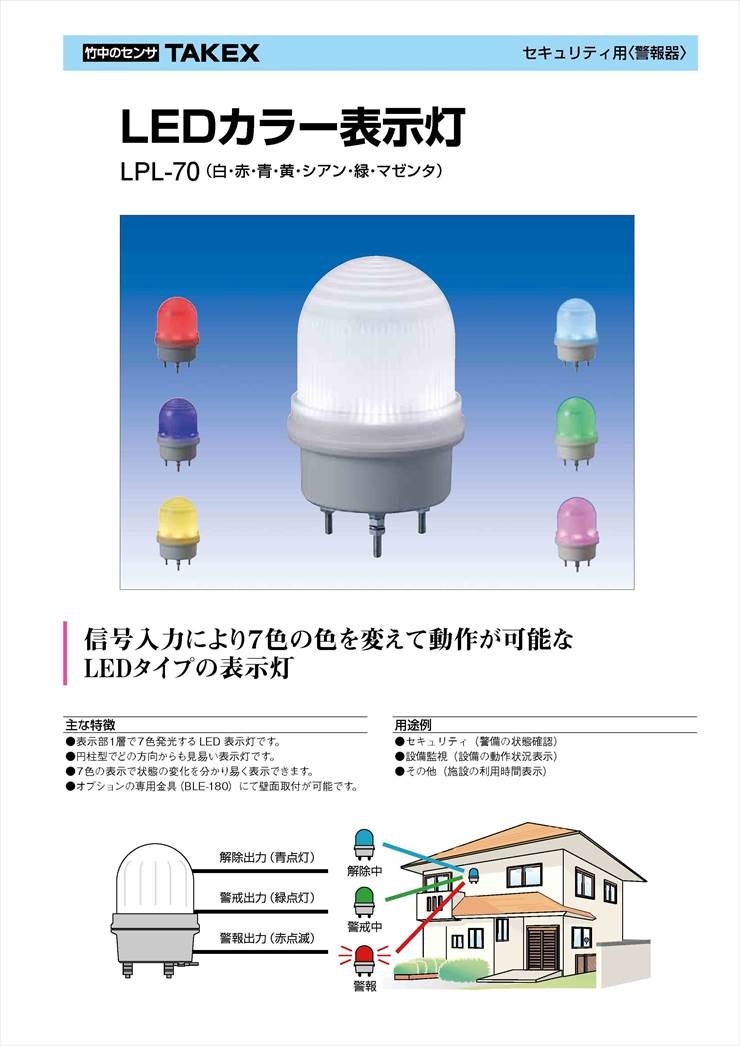

LPL-70は、1台で7色の発光と点灯・点滅の切り替えが可能な高機能LED表示灯です。アドバンスドRGBミキシング技術により、省スペースながら情報密度の高い状態表示を実現。IP66の防水・防塵性能を備え、工場内から屋外まで、厳しい環境下での安全管理やプロセス監視に最適です。

型番： LPL-70
製品名： LEDカラー表示灯
方式 / カテゴリ： 産業用マルチカラーLED表示灯（RGB合成方式）
主な用途： セキュリティ状態確認、設備動作監視、施設利用状況表示
設置場所： 屋内・屋外兼用（IP66相当）
電源仕様： DC10V〜30V ワイドレンジ対応

資料ダウンロード

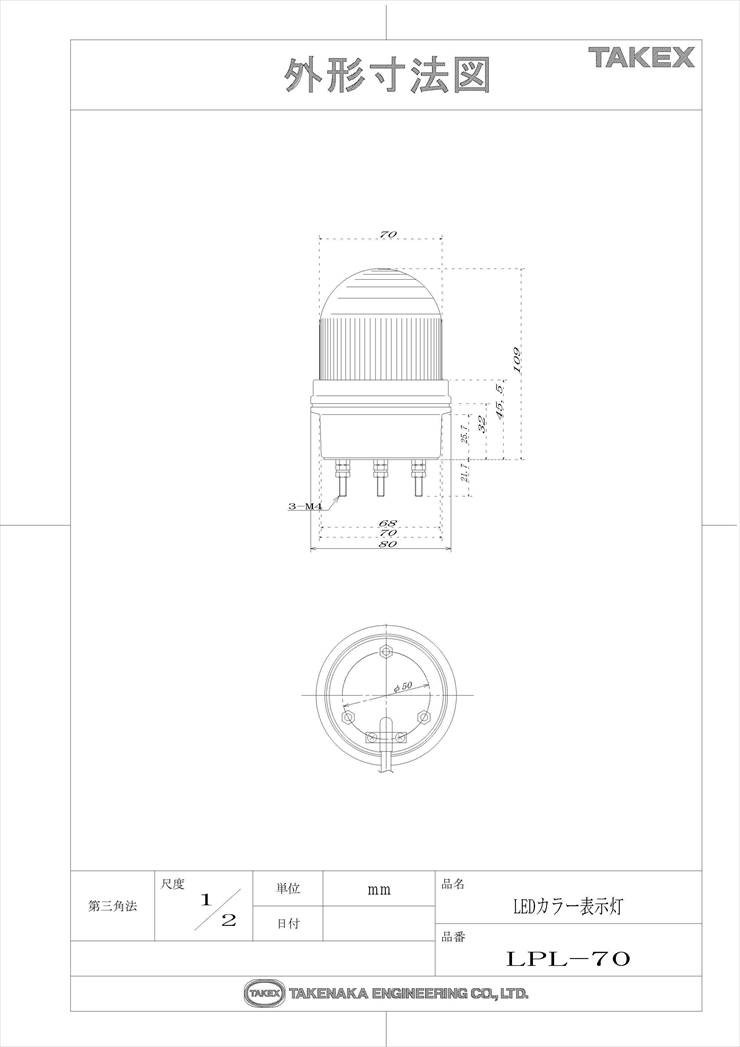

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の製造ライン等の稼働状況表示
セキュリティシステムの警戒/解除状態の識別
駐輪場や会議室などの満空・利用状況表示
物流センターの搬送ゲートの誘導表示

導入前に確認したいポイント

電源がDC10V〜30Vの範囲内であるか
制御側の信号（NPN等）と配線仕様の整合性
壁面取付の場合は専用金具(BLE-180N)の要否
必要な発光色の組み合わせロジックの確認

特長

1層で7色のマルチカラー発光を実現

光の三原色（赤・緑・青）を高度に制御・混合する「アドバンスドRGBミキシング技術」を採用。1台の表示ユニットで、緑・赤・黄・青・マゼンタ・シアン・白の計7色を表現できます。従来のように複数層を重ねる必要がなく、省スペースかつスマートな外観を維持しながら、多くの情報を伝達可能です。

360度全方位からの優れた視認性

円柱型のグローブ形状には特殊なプリズム加工を施しており、どの角度からでも発光状態を明確に確認できます。高輝度LEDを各色6個ずつ搭載しているため、明るい環境下でも高い視認性を誇ります。

IP66準拠の高い耐環境性能

粉塵の侵入を完全に防ぎ、あらゆる方向からの強力な噴流水にも耐えうるIP66相当のロバスト設計です。屋外の雨天環境や、粉塵が舞う工場内、水がかかる清掃現場など、過酷な産業環境でも安心して使用できます。

点灯・点滅のデュアルモード制御

常時点灯だけでなく、約150回/分の点滅モードを搭載しています。独立した信号線（茶色線）を制御することで、選択中の色をそのまま点滅させることが可能。異常時や緊急時の視覚的な警告レベルを引き上げる運用に役立ちます。

振動・衝撃に強いソリッドステート設計

内部回路に可動部を持たない設計のため、物理的な衝撃や、工作機械・重機から発生する継続的な振動に対しても優れた耐久性を発揮します。メンテナンスの手間を軽減し、長期にわたる安定稼働を支えます。

ワイド電圧対応（DC10V〜30V）

12V系および24V系の産業用電源に標準対応。電圧降下が発生しやすい長距離配線の現場でも安定した動作を実現する設計となっており、設置環境を選びません。

    選定時に評価したい強み
    多機能性： 1台で7役をこなし、設備のシンプル化とコスト削減に寄与します。
高耐久性： IP66かつソリッドステート設計により、過酷な現場でも故障リスクを低減。
施工性： 設定用DIPスイッチを排除し、配線のみで色制御を完結させるため、設定ミスを防げます。
視覚効果： 心理学的に注意を引きやすい点滅速度（2.5Hz）を採用し、見落としを防止します。



施工・設置ガイド

確実な性能発揮と防水性維持のため、以下の手順と注意点を遵守してください。

確認項目	この製品での考え方
取付向き	上向き、横向き、下向き全方向に対応。屋外では水抜きループを推奨。
取付ピッチ	PCD 50mmの円周上に、120度間隔で3箇所の取付穴(径5mm)を加工。
防水対策	設置面が平滑でない場合は、ベース底面へのコーキング処理を検討してください。
配線保護	電源のプラス側に1Aのヒューズを直列に挿入することを推奨します。

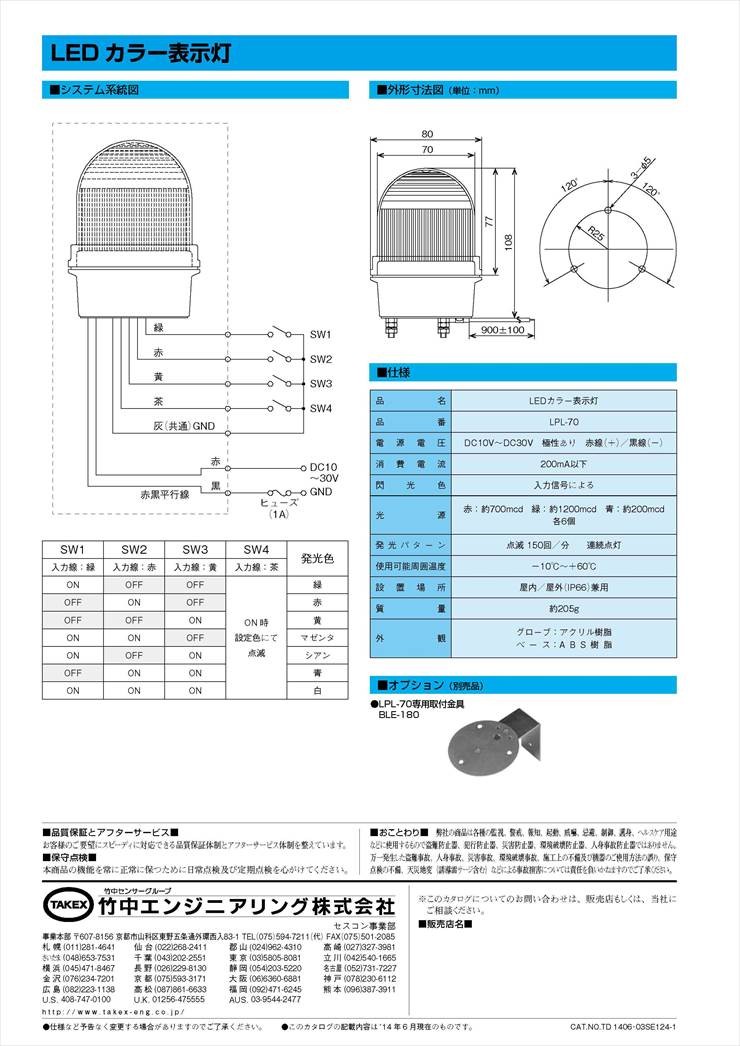

信号線制御ロジック（7色発光表）

共通線（灰色）に対して、以下の信号線を短絡(ON)させることで色が決定します。茶色線をONにすると「点滅」になります。

発光色	緑線(SW1)	赤線(SW2)	黄線(SW3)
緑	ON	OFF	OFF
赤	OFF	ON	OFF
黄	ON	ON	OFF
青	OFF	OFF	ON
マゼンタ	OFF	ON	ON
シアン	ON	OFF	ON
白	ON	ON	ON

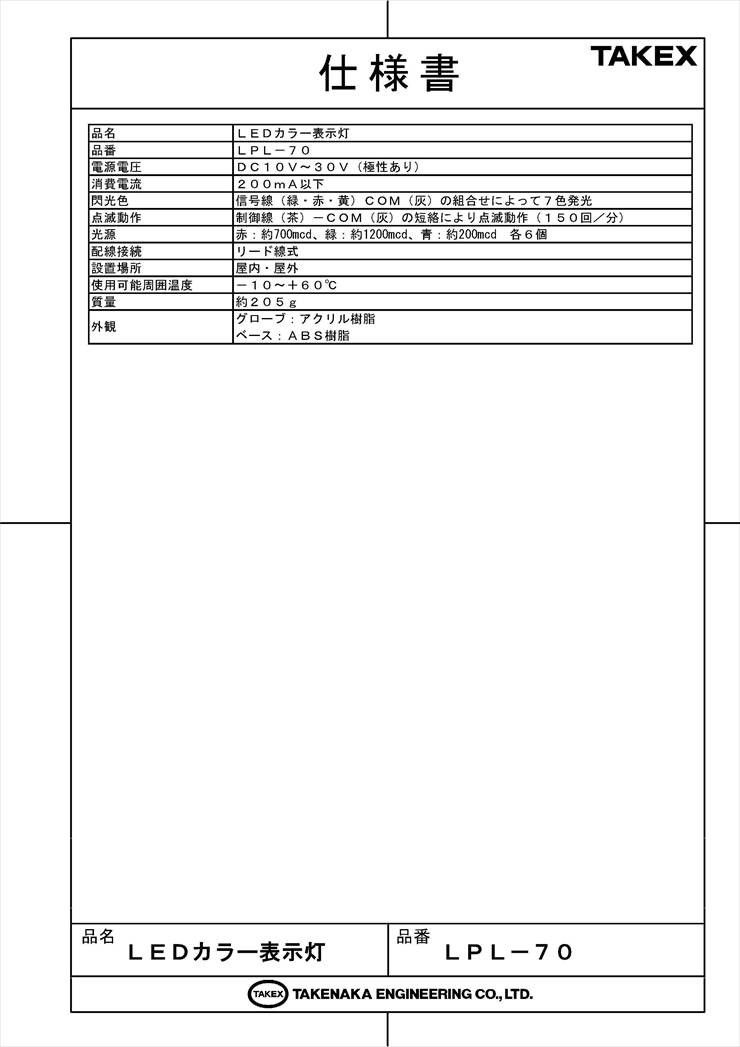

製品仕様

項目	内容
品名	ＬＥＤカラー表示灯
品番	ＬＰＬ－７０
電源電圧	ＤＣ１０〜３０Ｖ（極性あり）赤線（＋）／黒線（－）
消費電流	２００ｍＡ以下
閃光色	入力信号の組み合わせによる7色
光源	高輝度LED（赤・緑・青）各6個合計18個
光度（目安）	赤：約700mcd、緑：約1200mcd、青：約200mcd
発光パターン	連続点灯、または点滅（約１５０回／分）
使用可能周囲温度	－１０℃〜＋６０℃（結露・氷結なきこと）
設置場所	屋内／屋外（ＩＰ６６相当）兼用
質量	約２０５ｇ
材質	グローブ：アクリル樹脂、ベース：ABS樹脂
外形寸法	直径70mm × 高さ72mm（ボルト部除く）
配線長	約300mm（本体より引き出し）

トラブルシューティング

全く発光しません。どこを確認すべきですか？まず、赤線・黒線にDC10〜30Vの電圧が供給されているか確認してください。また、電源の極性が逆になっていないか（赤がプラス、黒がマイナス）をテスター等で測定してください。

色が想定と異なります。共通線（灰色）が、信号制御側のGNDに確実に接続されているか確認してください。共通線が浮いていると、回り込み電流により意図しない色で発光する場合があります。

FAQ

Q：1台で何色の表示が可能ですか？ A：緑、赤、黄、青、マゼンタ、シアン、白の合計7色を1台で表示可能です。

Q：屋外で使用しても大丈夫ですか？ A：はい、IP66相当の防水・防塵性能を備えているため、屋外設置が可能です。

Q：24Vの電源でも使用できますか？ A：はい、DC10V〜30Vのワイド電圧に対応しているため、24V電源でも安定して動作します。

Q：点滅させるにはどうすればいいですか？ A：信号線の「茶色線」を共通線（灰色）に接続（ON）することで、選択されている色が点滅動作に切り替わります。

Q：壁に取り付けることはできますか？ A：別売の専用壁面取付金具「BLE-180N」を使用することで、壁面への設置が可能です。

Q：PLC（シーケンサ）で制御できますか？ A：可能です。リレー出力やNPNオープンコレクタ出力で各信号線を制御してください。

Q：消費電流はどのくらいですか？ A：最大200mA以下です。複数台使用する場合は電源容量にご注意ください。

Q：点滅の速さを調整することはできますか？ A：点滅速度は毎分約150回で固定されており、内部での調整機能はございません。

Q：本体の分解修理は可能ですか？ A：防水性能を維持するため、本体は密閉構造となっています。分解は故障・浸水の原因となるため行わないでください。

Q：メンテナンスでグローブを拭いてもいいですか？ A：中性洗剤を薄めた液に浸した柔らかい布で拭いてください。シンナーやベンジン等は樹脂を傷めるため絶対に使用しないでください。
