人感スピーカー センサー付きスピーカー スピーカー分離型 [PV-680]

人感スピーカー センサー付きスピーカー スピーカー分離型 [PV-680]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 人感スピーカー PIRセンサー 音声報知 屋内用

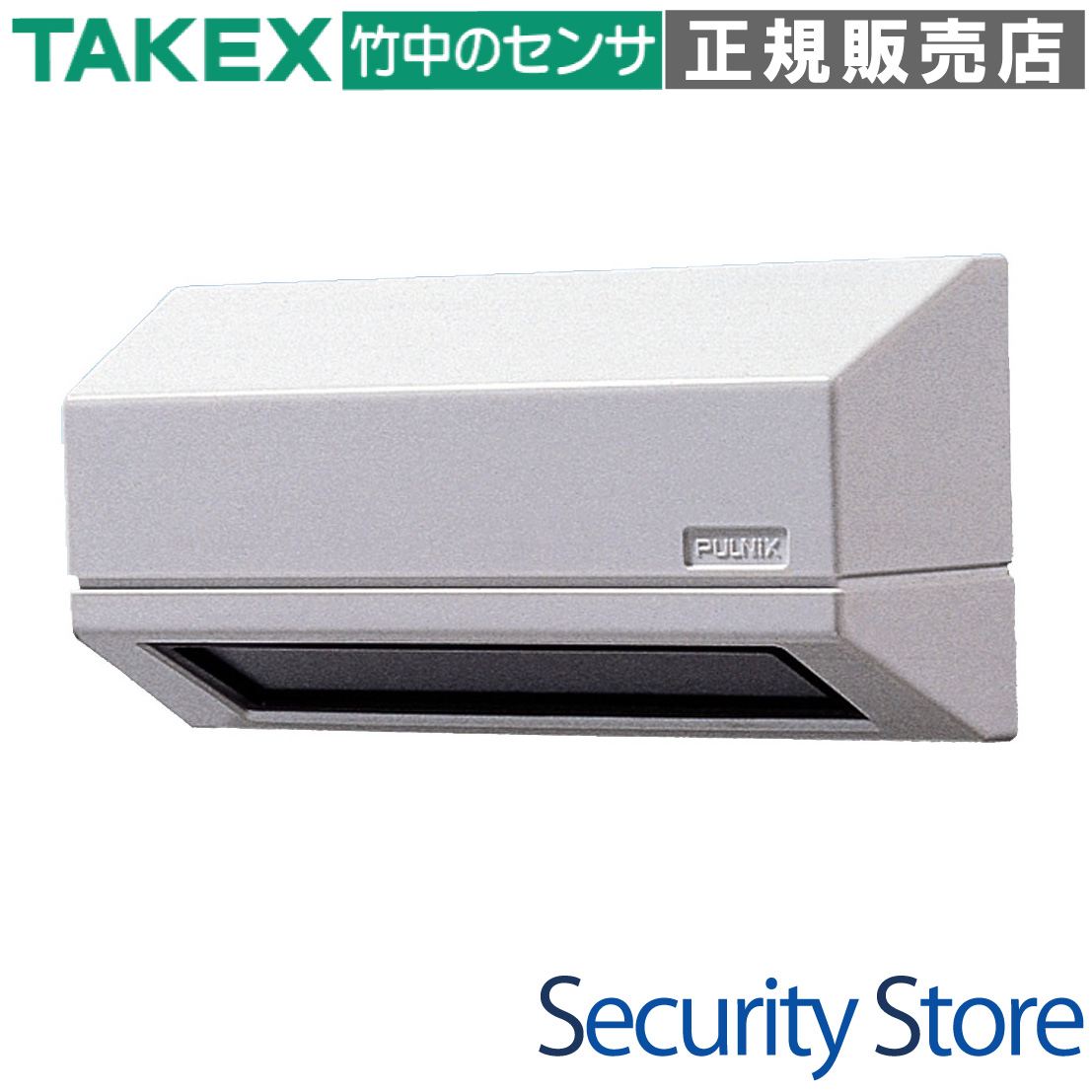

人感スピーカー PV-680（スピーカー分離型）

人体を検知した瞬間にクリアな音声を再生。外部スピーカー接続に対応した、自由度の高い音声報知システムです。

PV-680は、パッシブインフラレッド（PIR）方式のセンサーを内蔵した音声合成スピーカーです。本機は「スピーカー分離型」であり、本体の検知信号をもとに外部スピーカーから音声を再生します。鳴りっぱなしにならない自動検知再生と、デジタル合成による劣化のないクリアな音質が、確実な案内・警告を実現します。

  • 型番： PV-680
  • 製品名： 人感スピーカー（スピーカー分離型）
  • 検知方式： パッシブインフラレッド方式
  • 出力形式： 音声信号出力（外部スピーカー用）
  • 電源電圧： DC10V〜20V（無極性）
  • 設置場所： 屋内（壁面・柱など）

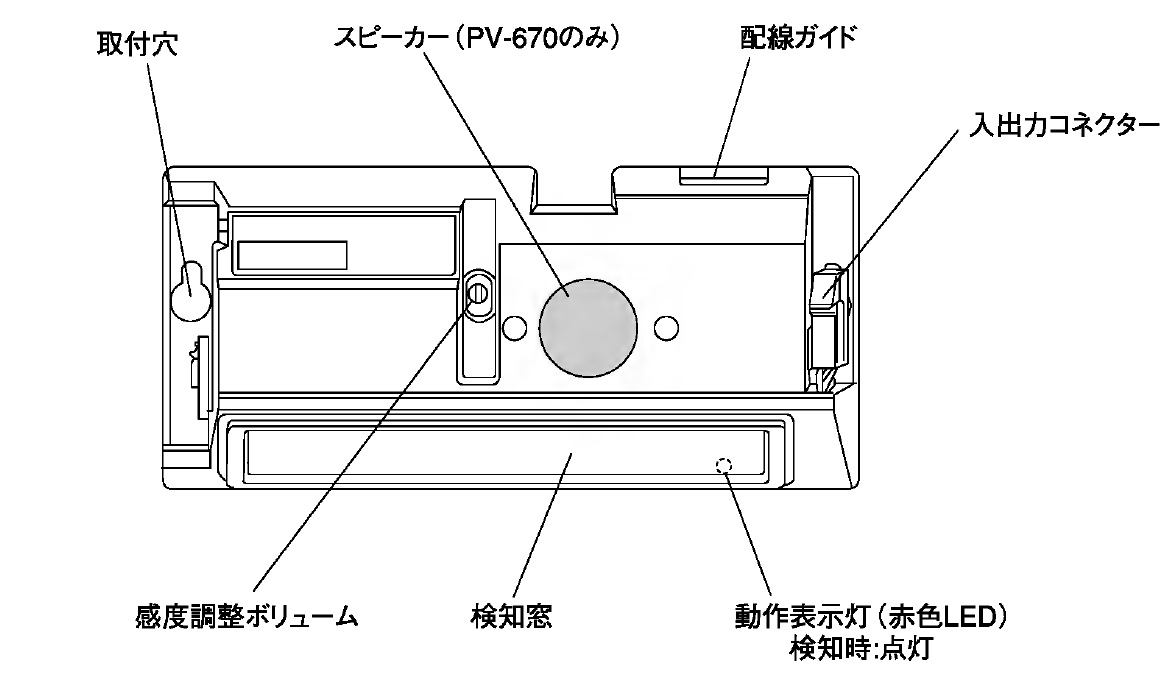

PV-680 人感スピーカー

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（GIF）

この製品が向いている用途

  • 工事現場や立ち入り禁止エリアの音声警告
  • 店舗入口での自動案内・チャイム放送
  • 広範囲な空間への外部スピーカーによる拡声報知
  • 不審者への威嚇・警告メッセージ再生

導入前に確認したいポイント

  • 本機は外部スピーカーが必要です（本体スピーカーなし）
  • 設置高さは3m以内を推奨します
  • ACアダプター等の電源（DC10V〜20V）が別途必要です
  • 防水仕様ではないため、屋外設置は避けてください

特長

人体検知時のみの確実な音声メッセージ出力

パッシブインフラレッド（PIR）センサーを内蔵。人体が発する熱（赤外線）の変化をキャッチした時だけメッセージを再生するため、環境音に紛れず、必要なタイミングで的確に報知を行います。

スピーカー分離設計による高い施工自由度

本体から音声信号を外部出力する仕様（8Ω/約0.4W）となっており、設置環境に応じた最適な外部スピーカー（別売）を接続可能です。センサー本体と放送位置を分けたい場合に最適です。

4bitストレートADPCM方式によるクリアな音質

デジタル音声合成ROMを採用。従来のテープ録音式と異なり、摩耗による音質劣化がなく、常に明瞭で聞き取りやすい案内・警告音を維持します。

無極性電源設計による施工ミスの防止

DC10V〜20Vの電源入力は極性を問いません。現場での配線作業においてプラス・マイナスの誤接続による故障リスクを低減し、スムーズな施工を支援します。

ワイド/ナローの切り替えが可能な検知エリア

内部スイッチにより、取付高さ3m時に横幅約1.8mの「ワイドエリア」と、特定の通路を狙う約0.9mの「ナローエリア」を物理的に切り替えることができます。

垂直方向の検知角度調整機能

エリア角度調整レバーにより、垂直方向に5°〜25°の範囲で検知エリアを調整可能。設置環境の奥行きに合わせて最適な検知ポイントを設定できます。

メンテナンス性を高めるコネクター接続方式

配線接続には脱着可能なコネクター式を採用。本体の取り付けや取り外しが容易で、長期運用におけるメンテナンス効率を大幅に向上させています。

感度調整ボリュームの搭載

環境ノイズや検知距離の微調整が可能な感度調整ボリュームを内蔵。小動物による誤動作を抑えたい場合や、感度を最大化したい場合など、現場状況に即した設定が可能です。

豊富な標準メッセージと選べるライブラリ

「侵入発生110番通報を行ないます」「足元にご注意ください」など、用途に合わせた5種類のメッセージを標準搭載。さらに109種類のライブラリからの選択も可能です。

過酷な環境にも耐える幅広い動作周囲温度

- 15℃から+55℃までの広範囲な温度環境で作動。空調の効いた室内だけでなく、寒暖差の激しい倉庫や半屋外の管理室などでも安定したパフォーマンスを発揮します。

選定時に評価したい強み

  • 高信頼センサー： 竹中エンジニアリング製の高品質PIR素子を採用し、確実な検知を実現。
  • 劣化のない再生： 合成音声方式により、数万回の再生後も音質が変わりません。
  • 容易な調整： 物理レバーとスイッチで、直感的にエリアと音量を設定可能。
  • 省電力設計： 待機時25mA以下の低消費電流で、ランニングコストを抑制。

施工・設置ガイド

確実な検知と運用のため、以下の施工基準を遵守してください。

項目 設計・施工上の注意
取付高さ 床上3m以内に設置してください。3mを超えると検知感度が低下します。
検知方向 センサーに向かって直進する動きより、横切る動きの方が検知感度が高くなります。
配線距離 電源DC12V供給時、0.3mm2（φ0.65）で90mまで。外部スピーカー接続は30mまでを推奨。
環境要因 エアコンの吹き出し口、揺れるカーテン、直射日光が当たる床面は誤動作の原因となります。

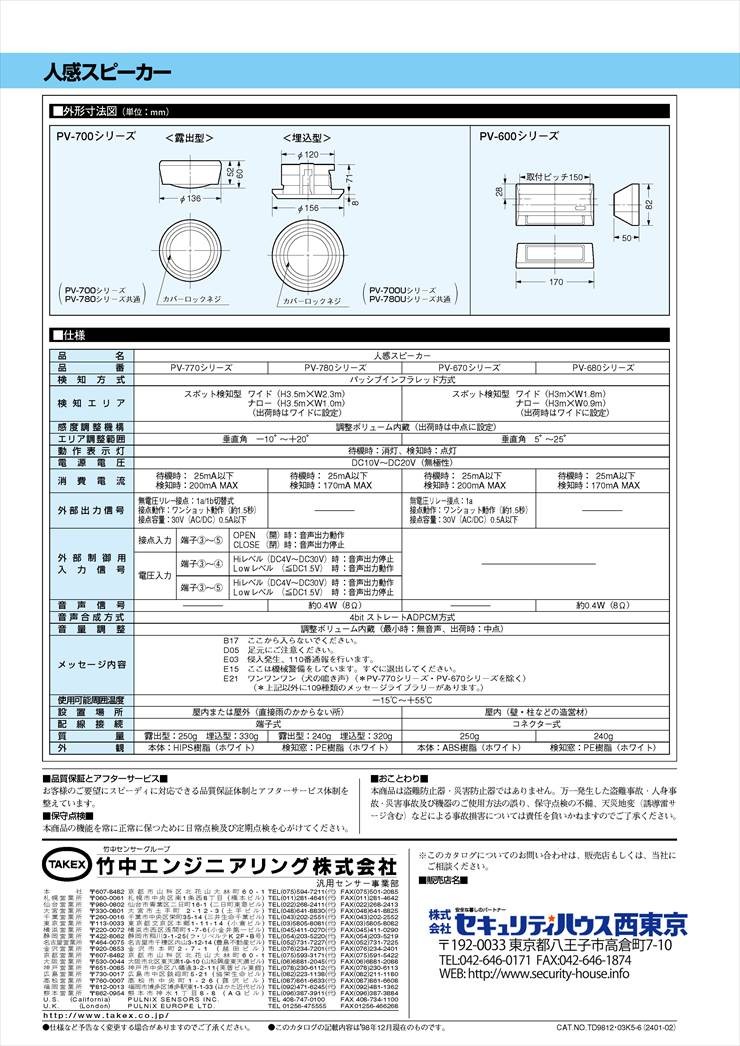

製品仕様

項目 内容
品名人感スピーカー
品番PV- 680
検知方式パッシブインフラレッド方式

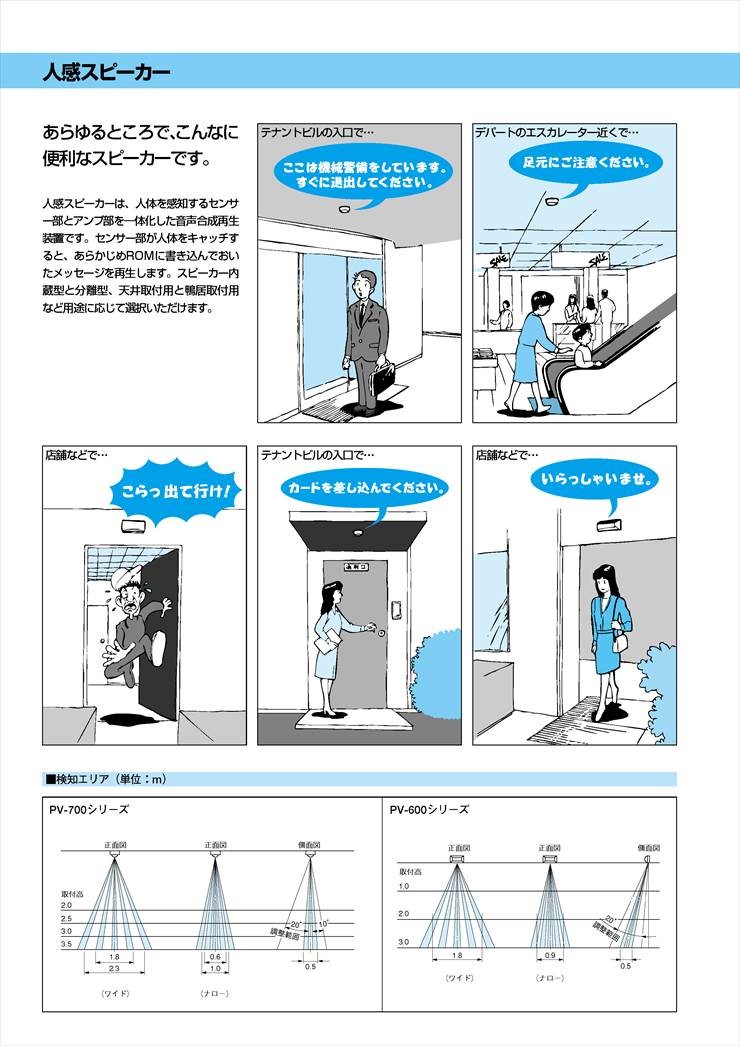

検知エリアスポット検知型 ワイド(H3m×W1.8m) / ナロー(H3m×W0.9m)（出荷時はワイド設定）
感度調整機構調整ボリューム内蔵(出荷時は中点に設定)
エリア調整範囲垂直角5°〜25°
動作表示灯赤色LED（待機時:消灯、検知時:点灯）
電源電圧DC10V〜DC20V(極性なし)
消費電流待機時:25mA以下 / 検知時:170mA MAX
音声信号出力約0.4W(8Ω)
音声合成方式4bitストレート ADPCM方式
音量調整音量切替スイッチ内蔵(L/M/H 3段階)

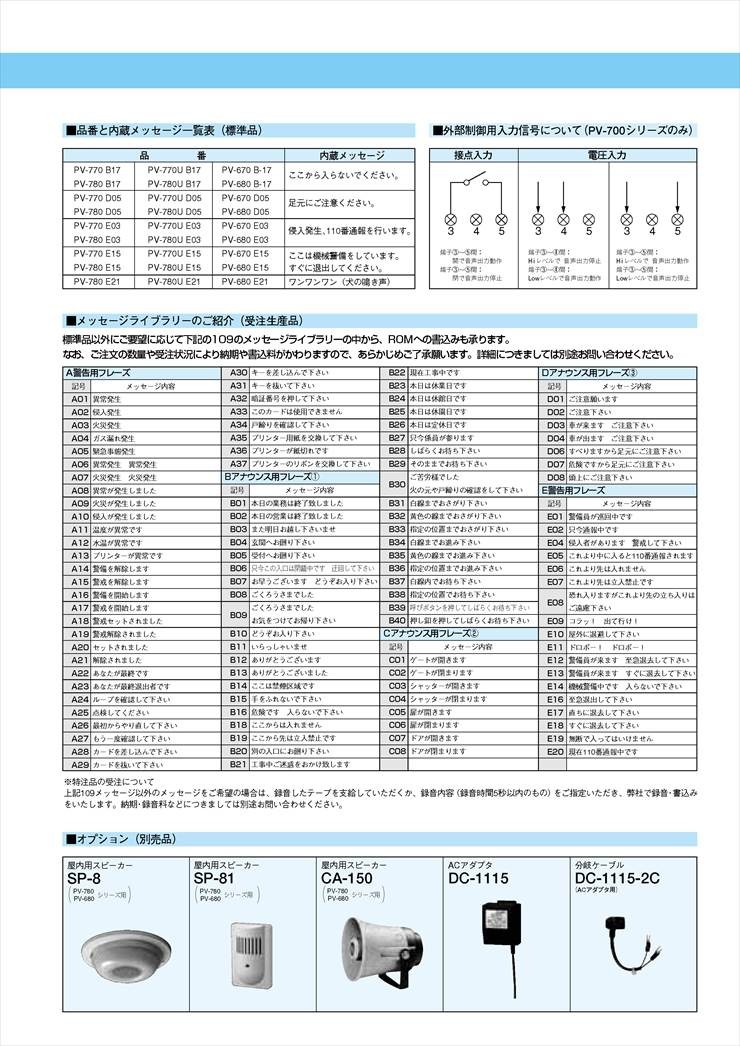

メッセージ内容B17:入らないで / D05:足元注意 / E03:110番通報 / E15:機械警備中 / E21:犬の鳴き声
使用可能周囲温度－15℃〜+55℃
設置場所屋内(壁・柱などの造営材)
配線接続コネクター式
質量約240g
外観本体:ABS樹脂(ホワイト) / 検知窓:PE樹脂(ホワイト)
外形寸法W170 × H82 × D50mm

FAQ

Q：PV-680単体で音を鳴らすことはできますか？ A：いいえ。PV-680はスピーカー分離型のため、別途外部スピーカー（8Ω）を接続する必要があります。単体で音を鳴らしたい場合は「PV-670」をご検討ください。
Q：電源のプラスとマイナスを逆に接続しても大丈夫ですか？ A：はい。本機は無極性設計（極性なし）となっておりますので、どちらに接続しても正常に動作し、故障の心配もありません。
Q：電源を入れてもすぐに検知しないのですが、故障でしょうか？ A：故障ではありません。電源投入後、内部回路が安定するまで約15秒間はウォームアップ時間として動作しない仕様になっています。
Q：屋外で使用することは可能ですか？ A：本機は屋内専用仕様です。直接雨がかかる場所や、湿度の非常に高い場所での使用は避けてください。
Q：検知エリアを狭めることはできますか？ A：はい。内部のエリス幅切替スイッチにより、ワイドエリア（1.8m幅）からナローエリア（0.9m幅）へ変更することが可能です。
Q：音量の調整はどのように行いますか？ A：本体内部の音量切替スイッチ（L/M/H）で3段階の出力調整が可能です。
Q：メッセージを自分の好きな音声に変更できますか？ A：標準で5種類のメッセージが内蔵されていますが、それ以外に変更する場合は、109種類のライブラリーから受注生産対応となります。現場での自由な録音には対応していません。
Q：犬の鳴き声（E21）はどのような音ですか？ A：「ワンワン」という犬の鳴き声がデジタル再生されます。威嚇や不審者対策に効果的です。
Q：配線距離はどれくらいまで伸ばせますか？ A：電源電圧DC12Vで0.5mm2（φ0.8）の電線を使用した場合、150m程度まで配線可能です。ただし、外部スピーカーまでの音声線はノイズや減衰防止のため30m以内（0.3mm2時）を推奨します。
Q：レンズが汚れた場合、アルコールで拭いてもいいですか？ A：アルコール、シンナー、ベンジンなどは樹脂を溶かす恐れがあるため使用しないでください。少量の石けん水を含ませた柔らかい布で軽く拭いてください。
