人感スピーカー露出型センサー付きスピーカー [PV-790U]

Q: 電源投入後すぐに音が鳴りません。故障ですか？

故障ではありません。電源投入後、約15秒間は回路の安定を待つウォームアップ期間となり、検知および音声出力は行われません。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）人感スピーカー埋込型防犯・案内

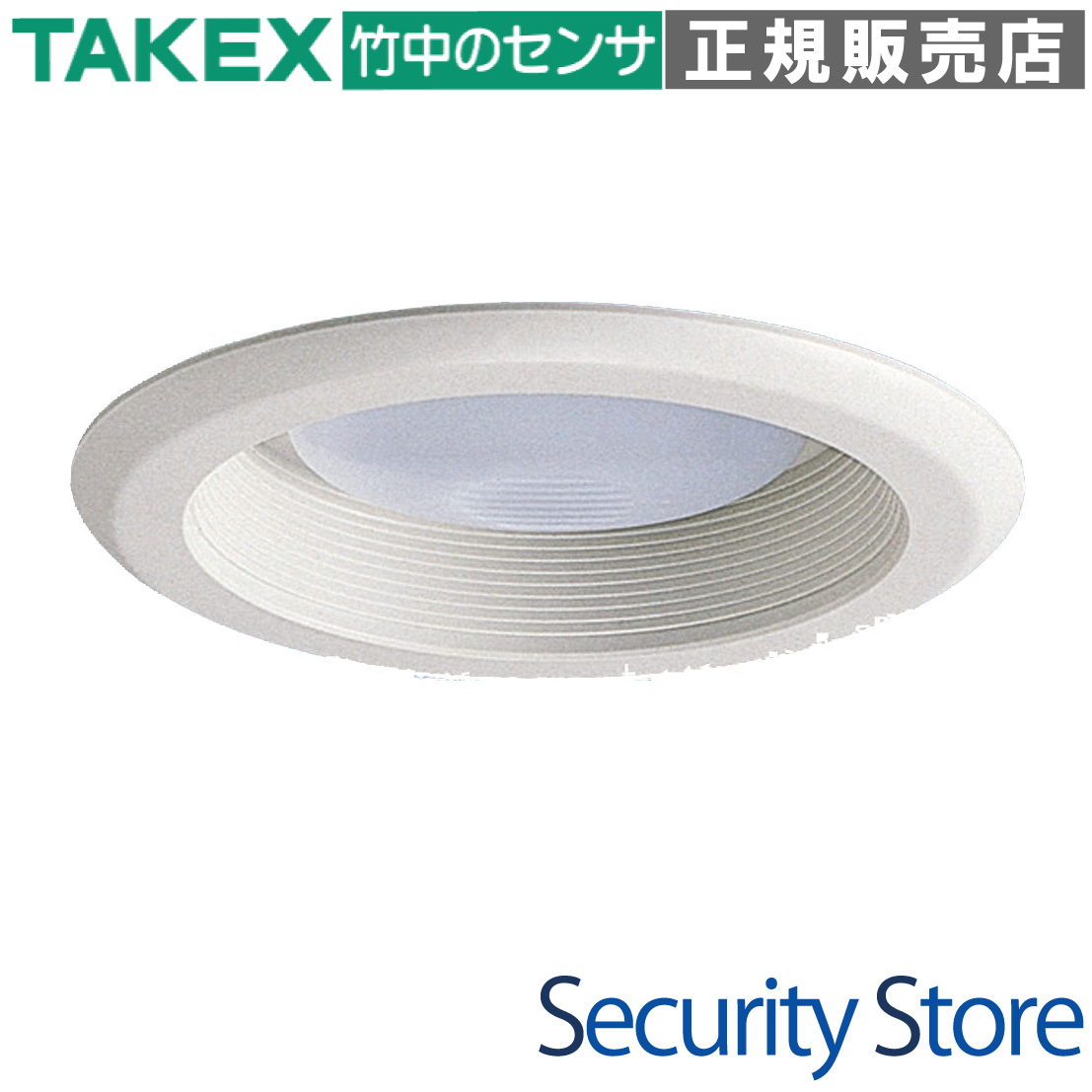

PV-790U 人感スピーカー埋込型センサー付きスピーカー

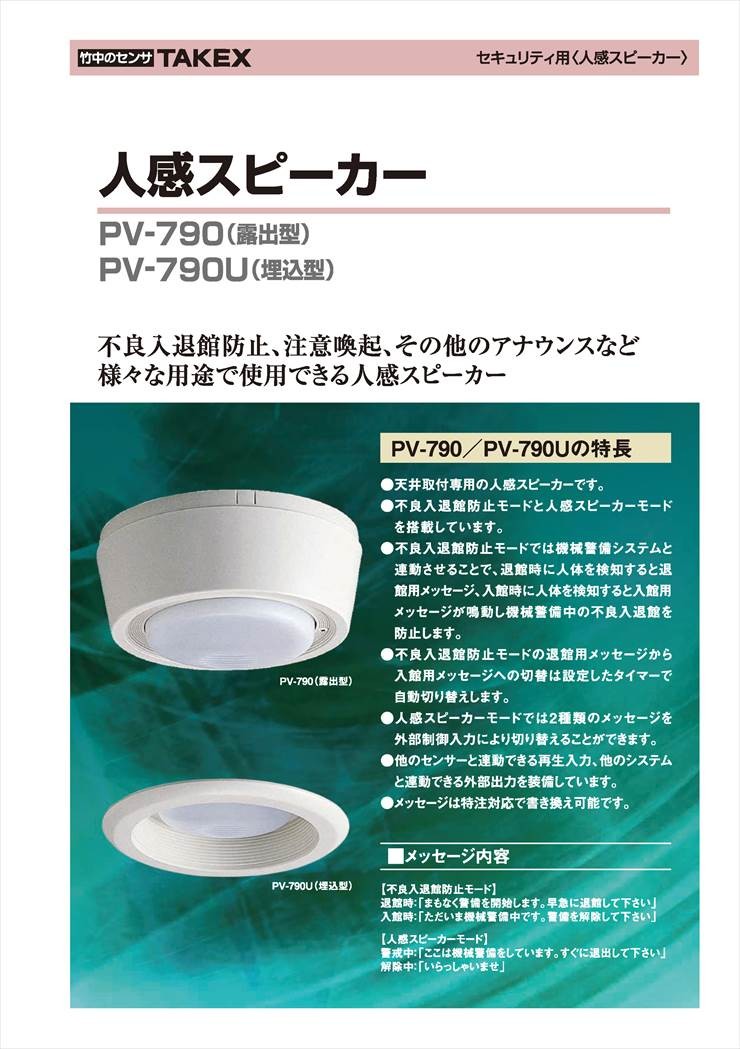

高性能なパッシブセンサーと音声合成システムを一体化した、天井埋込型の人感スピーカーです。不良入退館の防止から、店舗の来客チャイム、注意喚起のアナウンスまで、1台で幅広い用途に対応するプロ仕様の制御機器です。

型番 PV-790U
検知方式パッシブインフラレッド（PIR）方式
設置場所屋内（天井埋込専用）
電源電圧 DC10V 〜 30V（無極性）
主な用途不良入退館防止、来客通知、警告アナウンス、足元注意喚起

資料ダウンロード

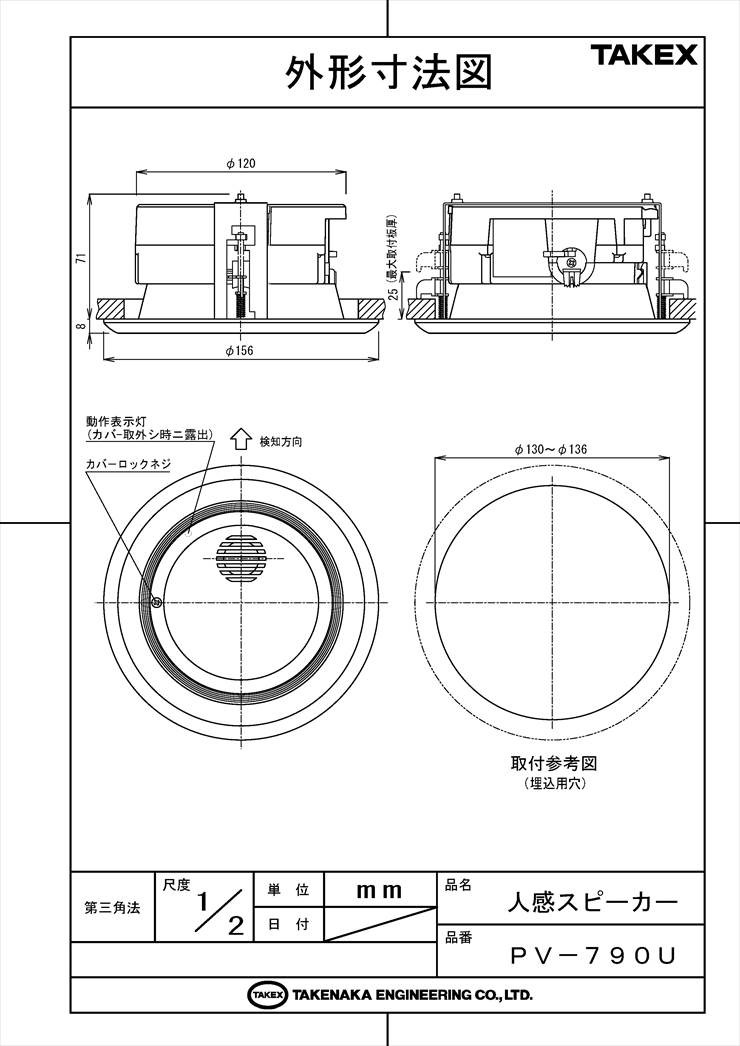

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

オフィス・工場の不良入退館防止
店舗入口での「いらっしゃいませ」等の自動挨拶
立入禁止エリアへの警告メッセージ鳴動
段差やエスカレーター付近での安全注意喚起
機械警備システムと連動した警告運用

導入前に確認したいポイント

設置場所は屋内天井（埋込穴Φ130〜136mm）か
電源はDC10〜30Vが確保できているか
外部制御（警戒/解除）の接点入力が必要か
検知エリア（ワイド/ナロー）の選択は適切か
外部スピーカーの増設が必要な範囲か

特長

1. 用途に合わせて選べる2つの動作モード

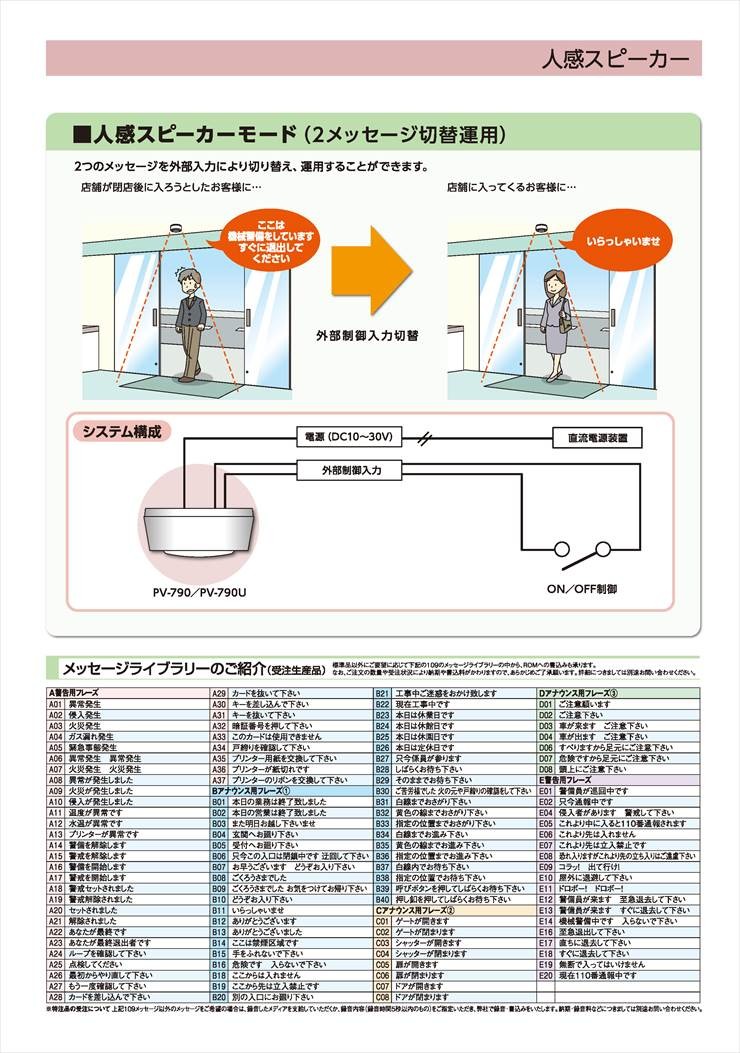

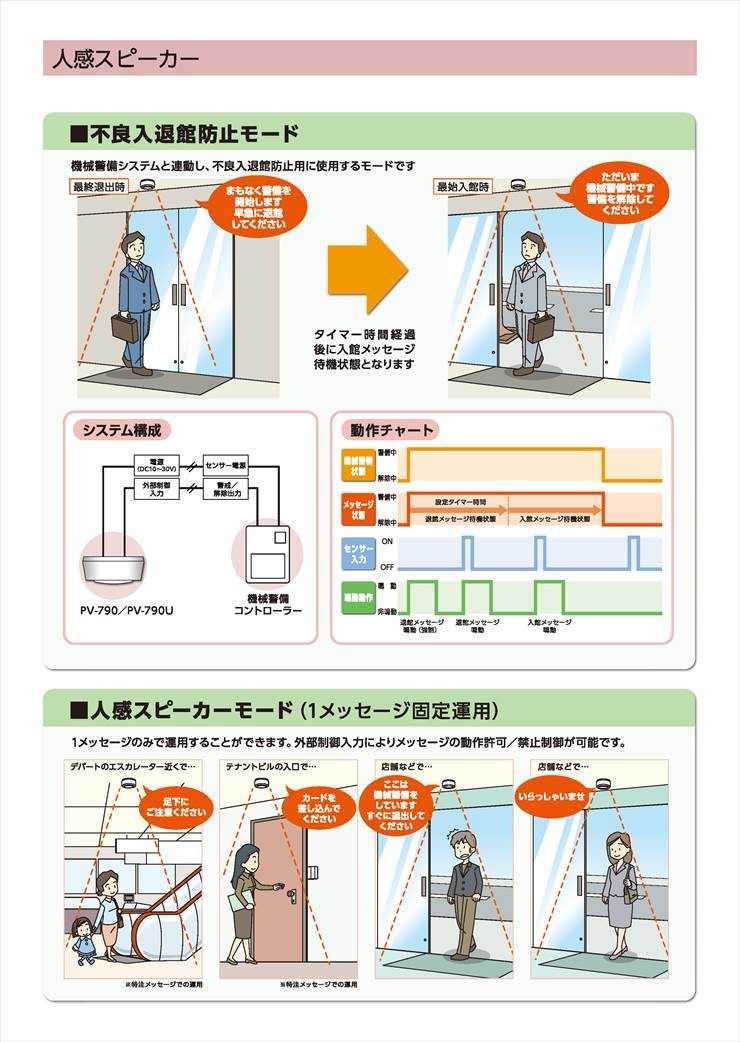

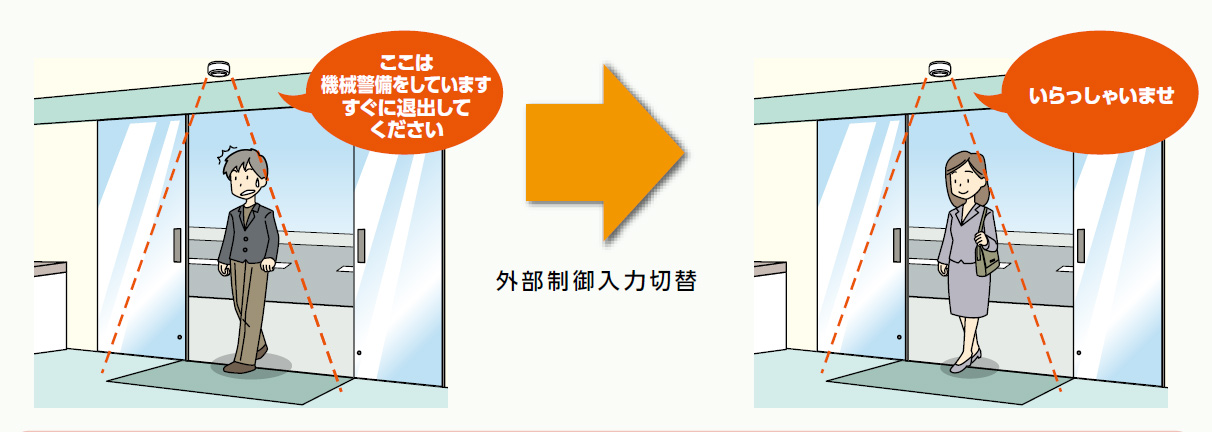

「不良入退館防止モード」と「人感スピーカーモード」の2種類を搭載しています。不良入退館防止モードでは機械警備システムと連動し、警備開始中の誤った入退館を音声で防止。人感スピーカーモードでは外部制御入力により2種類のメッセージを自在に切り替え可能です。

2. 高精度なパッシブインフラレッド検知

物体が発する赤外線エネルギーの変化を捉えるPIR方式を採用。温度変化を確実にキャッチし、安定した検知性能を発揮します。感度調整ボリュームにより、設置環境に合わせて30%〜170%の範囲で検知感度を最適化できます。

3. 現場に合わせた柔軟なエリア調整機能

レバー操作ひとつで、広範囲をカバーする「ワイドエリア（最大3.5m×2.3m）」と、特定の通路を監視する「ナローエリア（最大3.5m×1.0m）」の切替が可能。さらに垂直方向に-10°〜+20°の角度調整も行えるため、狙った場所を正確に検知します。

4. 高度なシステム連動を実現する外部入出力

他のセンサーと連動して音声を流す「再生入力」や、機械警備の状態（警戒/解除）を受け取る「警戒入力」を装備。さらに検知時に他システムへ信号を送る「接点出力」も備えており、単体動作に留まらない高度なセキュリティ運用をサポートします。

5. 4bit ADPCM方式によるクリアな音声合成

内蔵された音声合成チップにより、明瞭なアナウンスを再生します。音量調整ボリュームにより、静かなオフィスから騒音のある店舗入口まで、環境に応じた最適な音量（最大約85dB以上）に設定可能です。

6. 多彩なメッセージライブラリと特注対応

「いらっしゃいませ」「足元にご注意ください」といった案内から、「110番通報を行います」といった警告まで、用途に応じたメッセージを標準搭載。さらに、運用ニーズに合わせてメッセージ内容の特注書き換えにも対応しています（別途相談）。

7. 施工性に優れた天井埋込型デザイン

天井面とフラットに設置できる埋込型（Uタイプ）のため、インテリアを損なわずスマートに導入可能です。配線接続は本体搭載の端子台で行うセルフアップネジ方式を採用しており、現場での結線作業もスムーズに行えます。

8. 状態が一目でわかるLED表示灯

動作表示灯（赤色LED）により、電源投入時のウォームアップ（約15秒間点滅）や検知状態（点灯）を即座に視認できます。メンテナンス時や動作確認が容易に行えるほか、運用に合わせて消灯設定にすることも可能です。

    選定時に評価したい強み
    高い汎用性： 1台で案内用スピーカーと防犯用センサーの二役をこなす。
無極性電源： DC10V〜30Vの幅広い電圧に対応し、極性を気にせず配線可能。
確実な制御： 外部スピーカー端子(8Ω)を備え、広い空間への音声拡張も容易。
細かなタイマー設定： 0〜300秒の16段階タイマーで、退館メッセージの鳴動時間を精密に調整。



LED表示と動作状態

状態	LED表示（赤色）	動作内容
電源投入直後	約15秒間点滅	ウォームアップ。検知・音声出力は行いません。
待機時	消灯	正常動作中。検知を待機しています。
検知時	点灯	物体を検知し、メッセージを再生しています。
設定時（消灯設定）	常に消灯	ディップスイッチの設定によりLEDを消灯運用可能です。

配線・端子仕様

本体の端子台（7ポート）を使用します。配線距離は電圧降下を考慮して設計してください。

端子番号	名称	機能・特性
(1) / (2)	電源入力	DC10V 〜 30V（無極性）。待機25mA / 鳴動200mA。
(3) / (5)	警戒入力 / 再生入力	無電圧接点入力（a接点/b接点切替）。外部システムとの連動に使用。
(4)	外部制御	電圧制御時の音声出力停止/動作切り替え用。
(6) / (7)	音声信号出力	外部スピーカー接続用（8Ω）。内蔵スピーカーと並列出力。

製品仕様

項目	内容
品名	人感スピーカー
品番	PV-790U（埋込型）
検出方式	パッシブインフラレッド方式

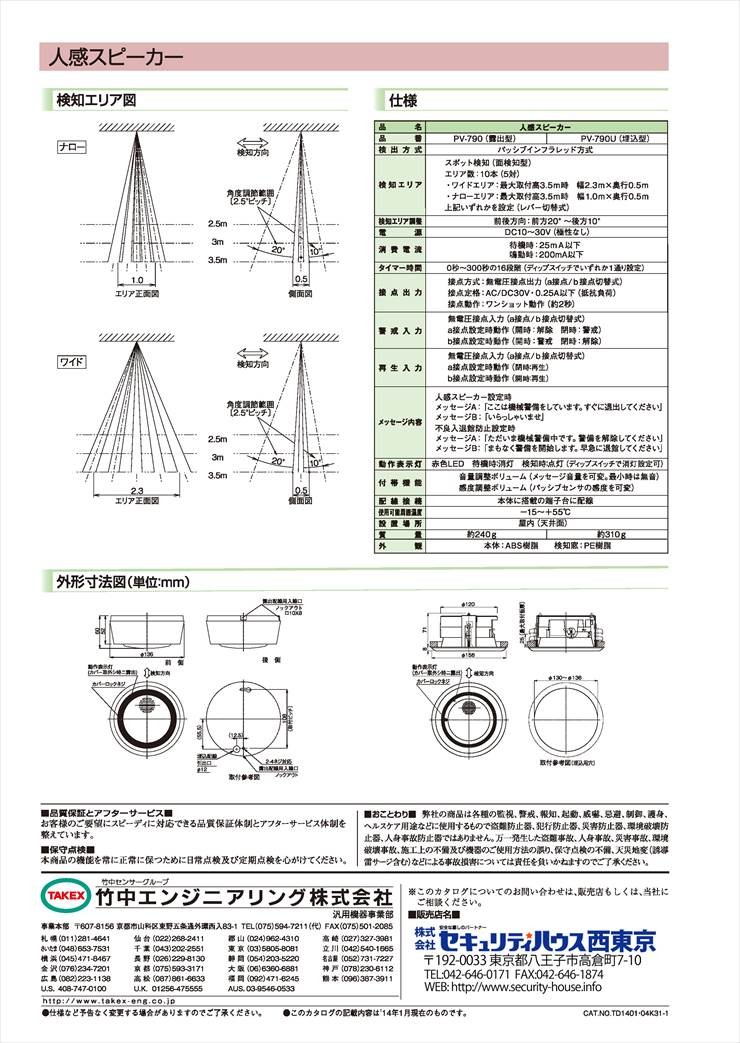

検知エリア	スポット検知（面検知型）エリア数：10本（5対）・ワイドエリア：最大取付高3.5m時幅2.3m×奥行0.5m ・ナローエリア：最大取付高3.5m時幅1.0m×奥行0.5m （レバー切替式）
検知エリア調整	垂直方向：前方20°〜後方10°
電源	DC10〜30V（極性なし）
消費電流	待機時：25mA以下 / 鳴動時：200mA以下
タイマー時間	0秒〜300秒の16段階（ディップスイッチ設定）
接点出力	無電圧接点出力（a接点／b接点切替式）定格：AC／DC30V・0.25A以下（抵抗負荷）動作：ワンショット動作（約2秒）
警戒入力	無電圧接点入力（a接点／b接点切替式） a設定時：短絡で警戒、b設定時：開放で警戒
再生入力	無電圧接点入力（a接点／b接点切替式） a設定時：短絡で再生、b設定時：開放で再生
メッセージ内容	【人感モード】A：退出督促 / B：いらっしゃいませ【不良入退館モード】A：警備解除促し / B：早急退館促し
動作表示灯	赤色LED（待機時：消灯 / 検知時：点灯） ※消灯設定可
付帯機能	音量調整ボリューム（無音可）、感度調整ボリューム（30%〜170%）
使用可能周囲温度	－15℃ 〜 +55℃
設置場所	屋内（天井面埋込専用）
質量	約310g
外観	本体：樹脂 / 検知窓：樹脂

FAQ

Q：屋外での使用は可能ですか？ A：本製品は屋内専用です。直接雨のかかる場所や、激しい結露が発生する場所での使用は避けてください。

Q：外部スピーカーは何台まで接続できますか？ A：許容負荷インピーダンスは8Ωです。一般的な8Ωスピーカーであれば1台、16Ωであれば2台まで並列接続可能です。

Q：電源投入後すぐに音が鳴りません。故障ですか？ A：故障ではありません。電源投入後、約15秒間は回路の安定を待つ「ウォームアップ」期間となり、検知および音声出力は行われません。

Q：メッセージをオリジナルのものに変更できますか？ A：特注対応により、音声内容の書き換えが可能です。ご希望の際は、事前に内容や録音データについてご相談ください。

Q：誰もいないのにセンサーが反応してしまいます。 A：パッシブセンサーの特性上、エアコンの熱気や直射日光、急激な温度変化に反応する場合があります。感度ボリュームを下げるか、設置場所の調整をご検討ください。

Q：埋込穴のサイズはどれくらい必要ですか？ A：Φ130mm 〜 Φ136mmの円形穴が必要です。天井裏には約100mm以上のクリアランスを確保してください。

Q：配線距離はどれくらいまで伸ばせますか？ A：使用する電線によりますが、0.3mm2（Φ0.65）で90m、0.75mm2（Φ1.0）で220mが目安です（DC12V供給時）。

Q：音声ボリュームをゼロにすることはできますか？ A：はい、音量調整ボリュームを最小に設定することで無音での運用が可能です（接点出力のみの利用など）。

Q：AC100Vで駆動できますか？ A：直接接続はできません。DC10V〜30Vの電源が必要ですので、別売のACアダプターや電源ユニットを使用してください。

Q：機械警備と連動させるにはどうすればよいですか？ A：警備システムのセット/解除信号を本機の「警戒入力」に接続することで、警備状態に応じたメッセージの自動切替が可能になります。
