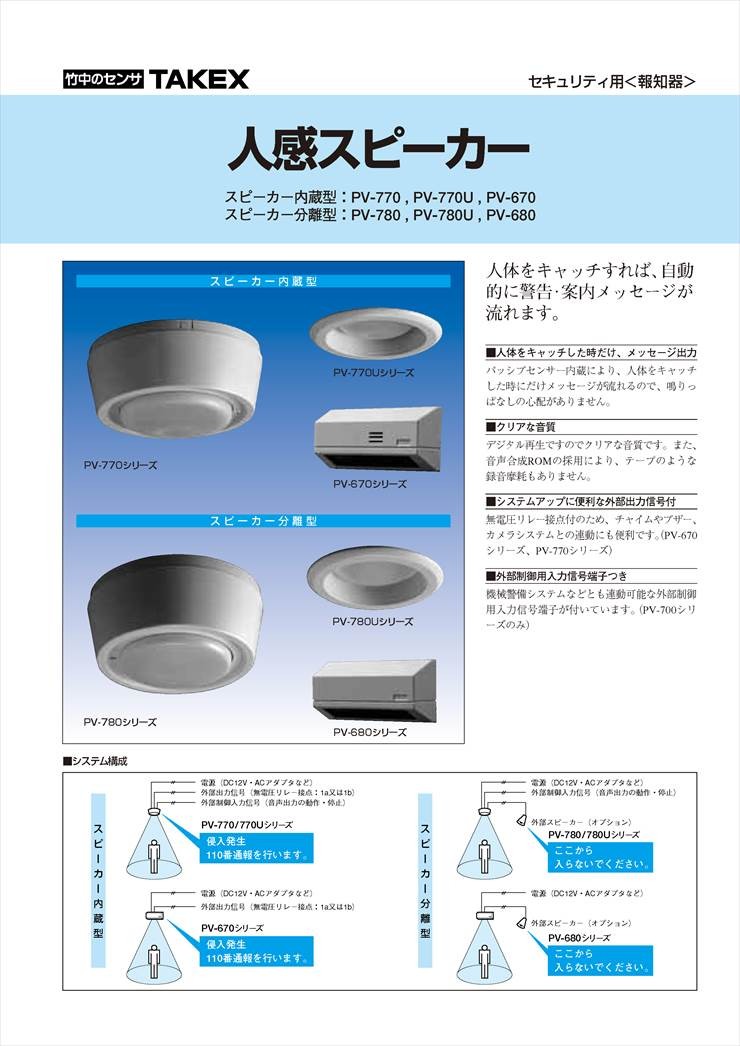

竹中エンジニアリング(TAKEX) 人感スピーカー PIRセンサー音声合成埋込型

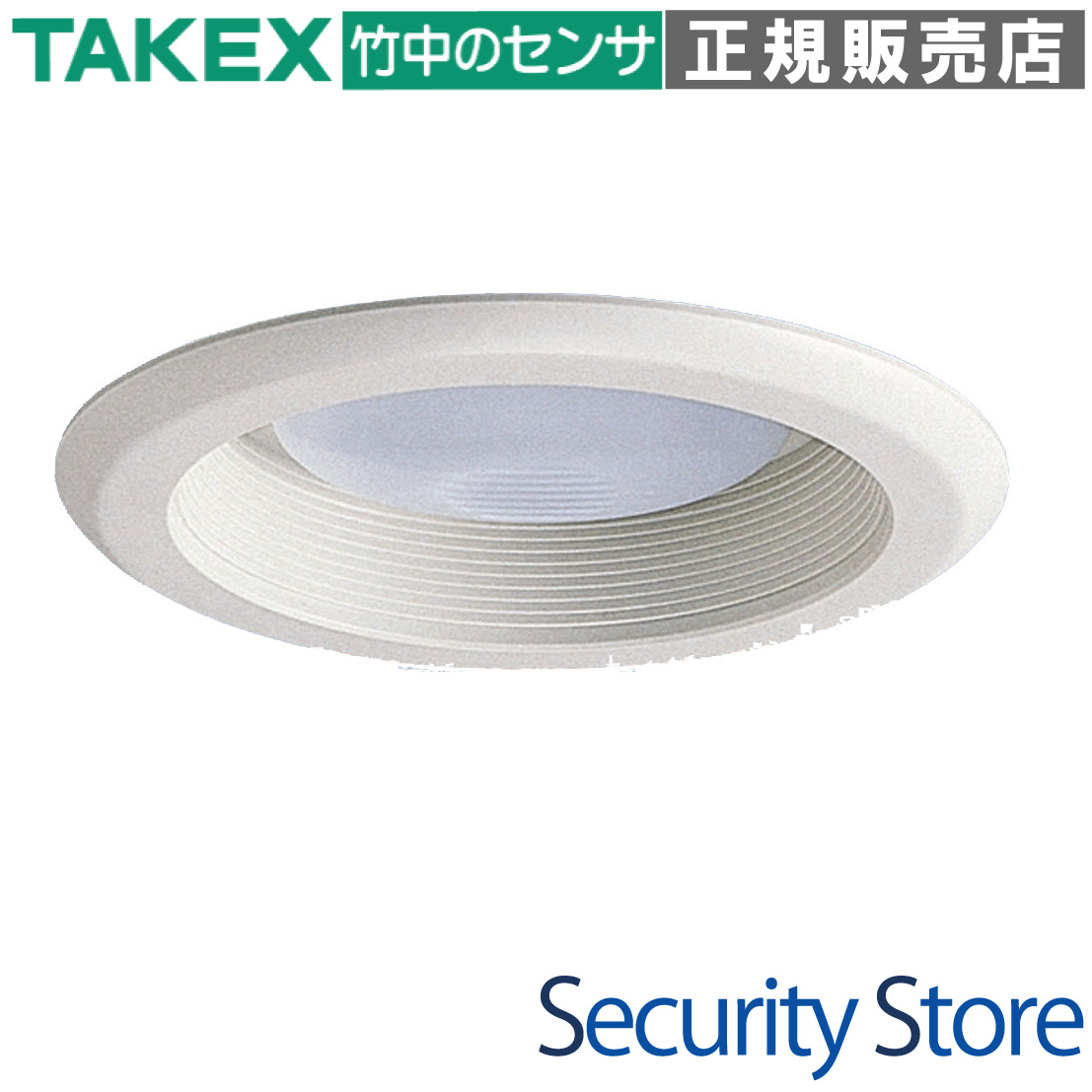

PV-780U 人感スピーカースピーカー分離型（埋込型）

人体を検知した瞬間、最適な音声メッセージで警告・案内。高精度パッシブセンサーとクリアな音声合成を一体化した、セキュリティ・案内用デバイスの埋込モデルです。

型番： PV-780U
製品名： 人感スピーカースピーカー分離型
検知方式： パッシブインフラレッド(PIR)方式
主な用途： 不審者への警告、来客への自動案内、立ち入り禁止区域の通知
設置場所： 屋内または屋外（直接雨のかからない軒下等）
電源仕様： DC10V〜20V（極性なし）

※本製品はスピーカー分離型です。本体にスピーカーは内蔵されていません。別途外部スピーカーをご用意ください。

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

店舗入口での自動挨拶・案内
工事現場や危険箇所の立ち入り警告
夜間の不審者に対する威嚇・追い出し
駐車場や駐輪場でのマナー啓発
美術館や展示会場の順路案内

導入前に確認したいポイント

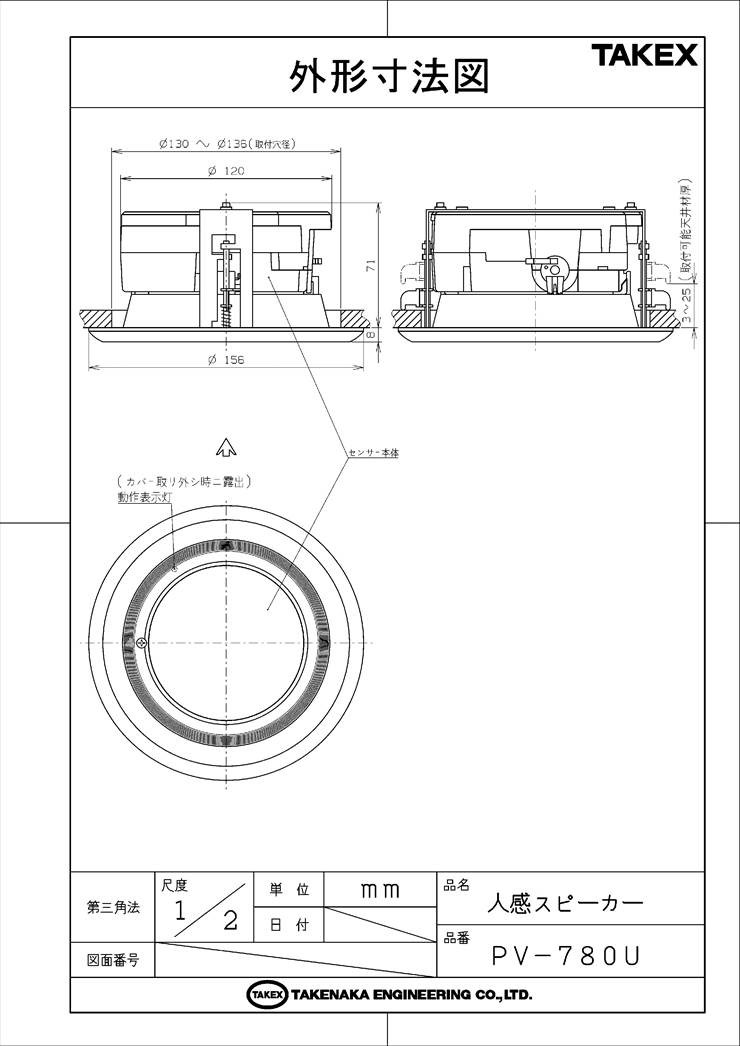

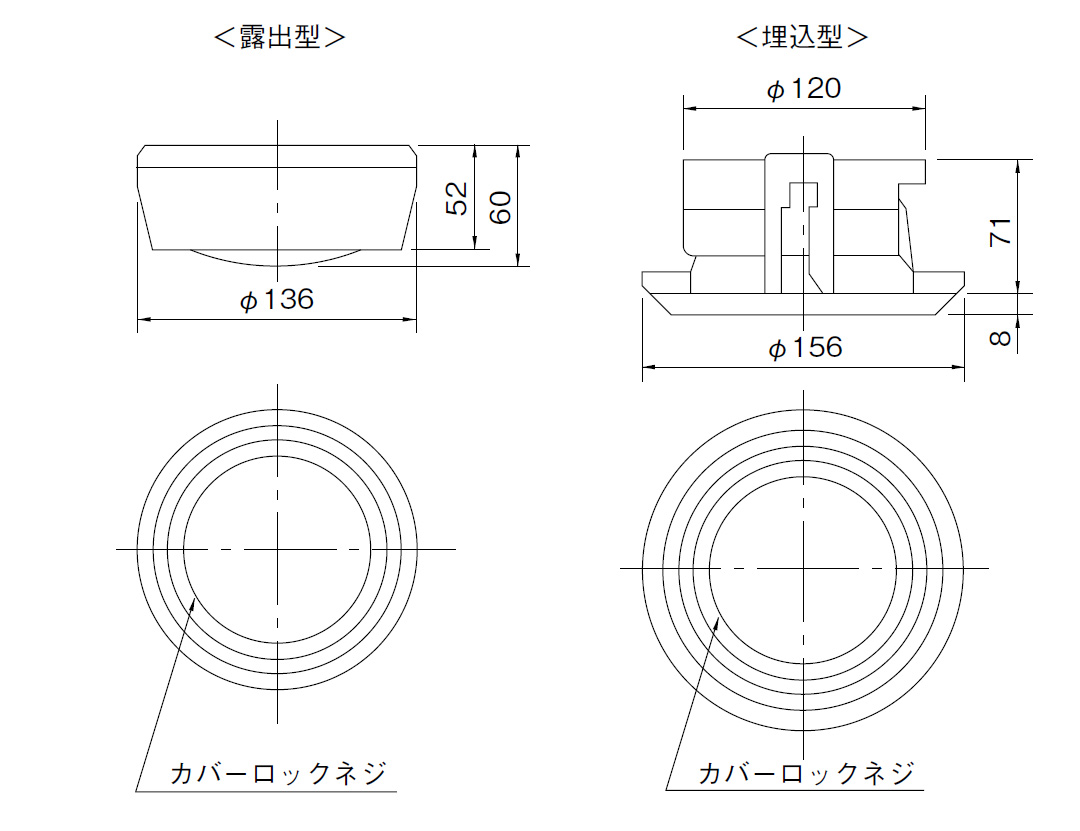

埋込穴（φ130〜136mm）の施工が可能か
外部スピーカー（8Ω）の配線ルート
DC12V/24V電源の確保
直接雨が当たらない設置場所か
検知したい対象の動線とエリアの適合

特長

高精度パッシブインフラレッド（PIR）方式

人体から放射される遠赤外線の変化を検知。エリアを複数のセグメントに分割し、移動パターンを抽出することで、熱源の変化を的確に捉え、高い検知精度と誤報低減を両立させています。

4bit ADPCM方式によるクリアな音声合成

デジタル再生方式を採用しているため、テープのような摩耗がなく、常にクリアな音質でメッセージを再生します。劣化のない音声合成ROMにより、長期運用でも高品質な出力を維持します。

5種類のプリセットメッセージを内蔵

「ここから入らないでください」「足元にご注意ください」「侵入発生、110番通報を行います」など、案内から警告まで、用途に合わせて選べる5つのメッセージを標準搭載しています。

物理レバーによるエリア幅切替（ワイド／ナロー）

エリア幅切替レバーにより、広範囲をカバーする「ワイド」と、通路などをピンポイントで監視する「ナロー」を物理的に切り替え可能。現場の状況に合わせた柔軟なエリア設定が可能です。

垂直方向の精密な角度調整機能

-10°から+20°まで、2.5°刻み（1ピッチ）での角度調整が可能です。取付高さ3mの場合、1ピッチで床面の検知位置が約13cm移動するため、極めて精密な調整が行えます。

極性フリーの電源入力設計

電源入力（DC10V〜20V）は極性を問わない設計になっており、施工時の配線ミスを防止し、設置作業の効率を大幅に向上させます。

外部制御入力による高度なシステム連携

接点入力および電圧入力に対応した外部制御端子を搭載。機械警備システムやタイマー、スイッチと連動させて、音声出力の停止・動作をコントロールすることができます。

埋込型（PV-780U）による洗練された意匠性

天井や壁面にフラットに設置できる埋込型デザインを採用。施設の意匠を損なうことなく、スマートにセンサーとスピーカー出力機能を実装できます。

感度・音量の個別調整ボリューム

環境ノイズに合わせて感度を調整できる「感度調整ボリューム」と、周囲の騒音レベルに合わせられる「音量調整ボリューム」を内蔵。設置現場ごとに最適なチューニングが可能です。

動作確認が容易なLEDインジケーター

センサーの反応状態を一目で確認できる赤色LEDを搭載。電源投入後のウォームアップ状態や、実際の検知動作を視覚的に把握できるため、メンテナンスが容易です。

    選定時に評価したい強み
    高耐久性： 摩耗のない音声合成ROM採用で、頻繁な検知にも耐える設計。
施工性： 極性なし電源と、詳細なエリア調整機構による現場対応力の高さ。
連携力： 外部制御信号により、営業時間中だけ動作させるといった運用が可能。
信頼性： 竹中エンジニアリング製のプロユース仕様で、安定した検知性能を提供。



施工・設置ガイド

最適なパフォーマンスを発揮するため、以下の設置条件を確認してください。

確認項目	この製品での考え方
取付高さ	標準3m。角度調整により検知距離を微調整可能です。

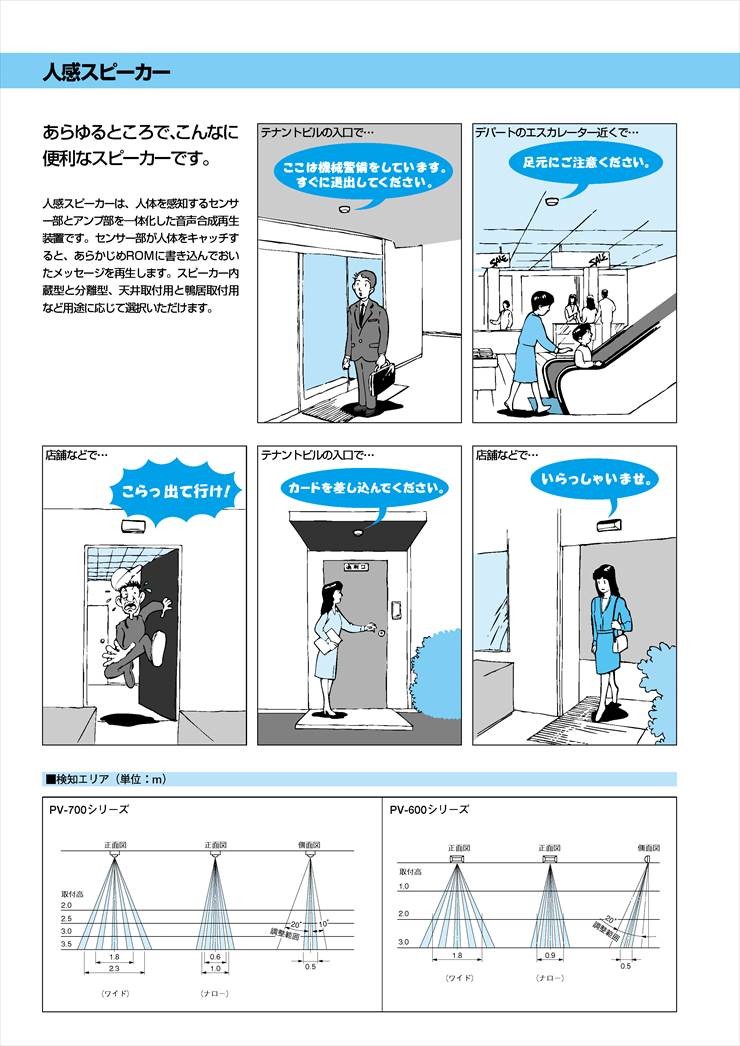

検知エリアの幅	ワイド（取付3m時：幅2.3m）またはナロー（同：幅1.0m）を選択可。
禁止場所	エアコンの吹き出し口、強い直射日光、急激な温度変化がある場所。
電源電圧	DC10V〜20V。電圧降下を考慮し、推奨電線径を守って配線してください。
スピーカー接続	8Ωの外部スピーカーを接続。出力は約0.4Wです。

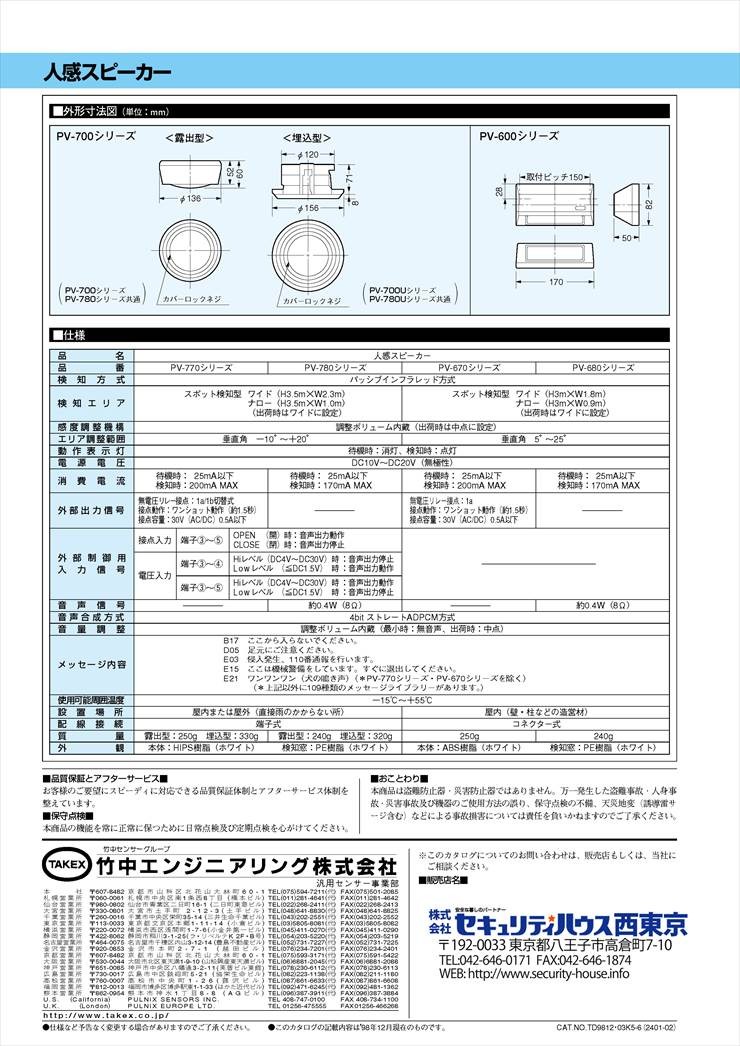

製品仕様

項目	内容
品名	人感スピーカー
品番	PV-780U
検知方式	パッシブインフラレッド方式
検知エリア	スポット検知型ワイド(H3.5m×W2.3m) / ナロー(H3.5m×W1.0m) ※取付3m時。出荷時はワイド設定。
感度調整機構	調整ボリューム内蔵(出荷時は中点設定)
エリア調整範囲	垂直角 -10°〜+20°
動作表示灯	待機時:消灯、検知時:点灯（赤色LED）
電源電圧	DC10V〜20V(極性なし)
消費電流	待機時:25mA以下 / 検知時:170mA MAX
外部制御用入力信号	接点入力（端子3〜5）: OPEN時動作 / CLOSE時停止電圧入力（端子3〜4）: Hi(DC4V〜30V)時停止 / Low(≦1.5V)時動作
音声信号出力	約0.4W(8Ω) 外部スピーカー用
音声合成方式	4bitストレートADPCM方式
音量調整	調整ボリューム内蔵(最小時:無音声、出荷時:中点)
内蔵メッセージ	B17:ここから入らないでください / D05:足元にご注意ください / E03:侵入発生、110番通報を行います / E15:ここは機械警備しています。すぐに退出してください / E21:ワンワンワン(犬の鳴き声)
使用可能周囲温度	-15℃〜+55℃
設置場所	屋内または屋外(直接雨のかからない所)
配線接続	端子式
質量	約320g
外観	本体:HIPS樹脂(ホワイト) / 検知窓:PE樹脂(ホワイト)
備考	※スピーカーは内蔵されていません。別途外部スピーカーが必要です。

FAQ

Q：スピーカーは内蔵されていますか？ A：いいえ、PV-780Uはスピーカー分離型のため、スピーカーは内蔵されておりません。別途、インピーダンス8Ωの外部スピーカーを接続してご使用ください。

Q：屋外に設置しても大丈夫ですか？ A：直接雨がかからない場所であれば設置可能です。軒下など、水濡れの心配がない場所に設置してください。

Q：電源のプラスとマイナスを間違えても壊れませんか？ A：本製品は極性フリー設計（DC10V〜20V）となっているため、プラス・マイナスの向きに関わらず正常に動作します。

Q：メッセージを録音して変更することはできますか？ A：標準品ではあらかじめ設定された5種類のメッセージから選択する形式です。任意の録音変更はできません。

Q：電源を入れてもすぐに反応しません。故障ですか？ A：故障ではありません。電源投入後の約15秒間はウォームアップ（初期診断）時間のため、検知動作を行いません。

Q：特定の時間帯だけ音が出ないようにできますか？ A：外部制御入力端子を備えているため、タイマーや外部スイッチと接続することで、特定の時間に動作を停止させることが可能です。

Q：検知エリアの広さを調節することは可能ですか？ A：はい、内部のレバーで「ワイド」と「ナロー」の切り替えができるほか、角度調整レバーで垂直方向の角度を変えることができます。

Q：配線距離はどれくらいまで伸ばせますか？ A：DC12V使用時、0.5mm2の電線で最大150m、0.75mm2で最大220mまで延長可能です。

Q：犬の鳴き声（ワンワンワン）は入っていますか？ A：はい、内蔵メッセージNo.E21として犬の鳴き声が収録されています。

Q：音量の調節はできますか？ A：本体内部に音量調整ボリュームが搭載されています。設置環境に合わせて、無音から最大まで調整可能です。
