竹中エンジニアリング(TAKEX) 人感センサー音声報知器防犯・案内

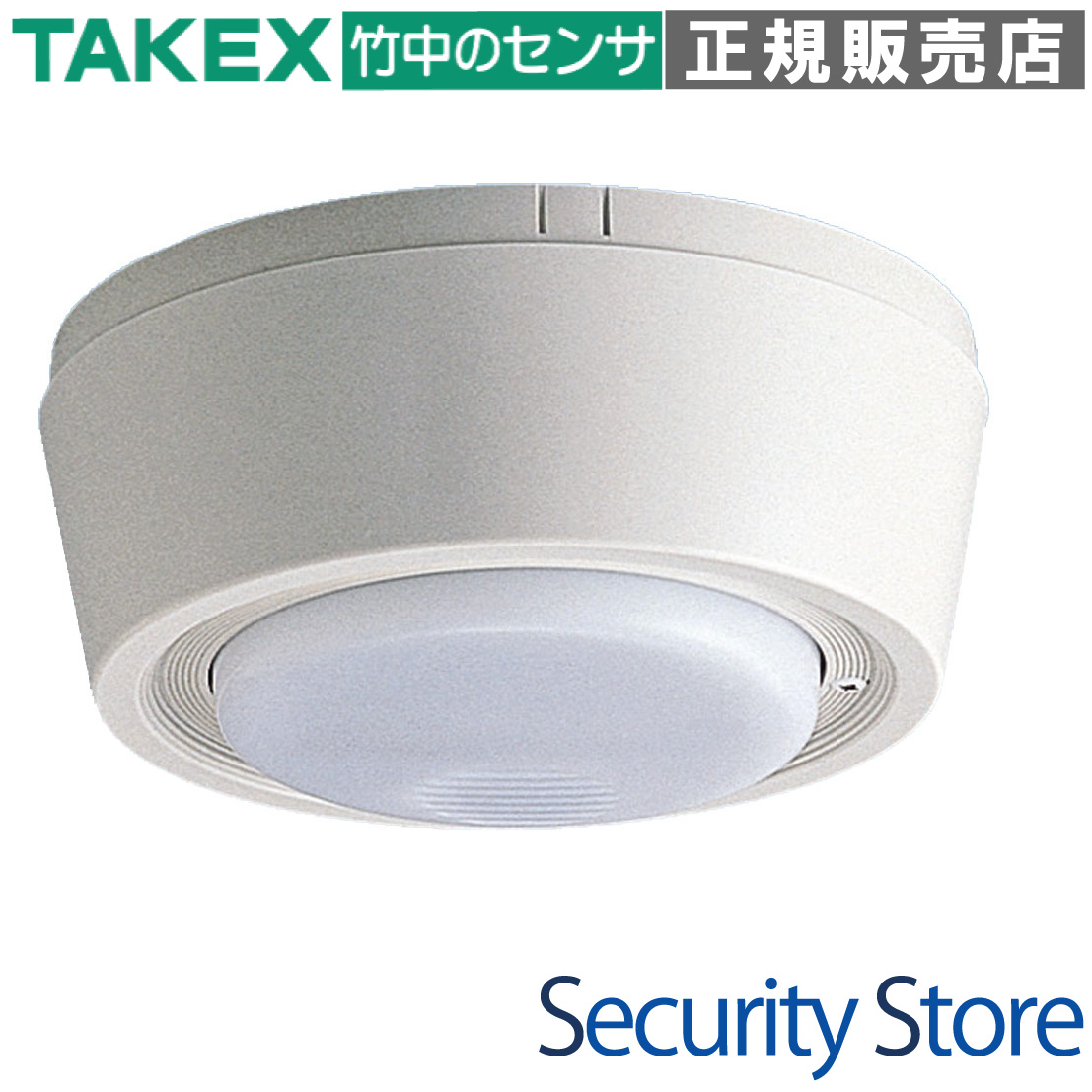

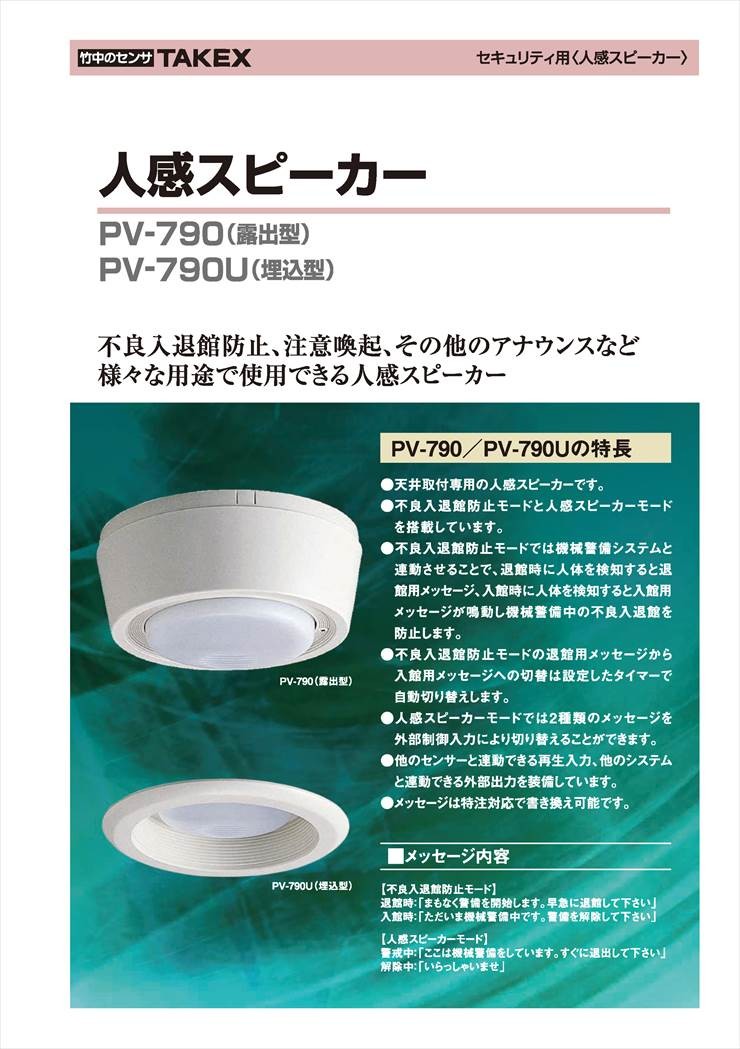

PV-790 人感スピーカー露出型センサー付きスピーカー

高性能パッシブセンサーと音声合成システムを一体化した、BtoB市場で高い信頼を誇るセンサー付きスピーカーです。人物の動きを検知した瞬間に、クリアなデジタル音声で警告や案内を自動実行。鳴りっぱなしを防ぎ、必要な時だけ確実なアクションを提供します。

型番： PV-790 (シリーズベース：PV-780)
製品名： 人感スピーカー露出型
検知方式： パッシブインフラレッド（PIR）方式
主な用途： 不審者への警告、店舗の自動案内、危険場所の注意喚起
設置環境： 屋内（または直接雨のかからない半屋外）
電源仕様： DC10V〜20V（無極性）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

夜間のオフィス・倉庫への侵入者警告
店舗入口での「いらっしゃいませ」等の自動案内
工事現場や工場内での足元・頭上注意喚起
立入禁止区域への接近に対する自動警告

導入前に確認したいポイント

電源はDC12V等（DC10V〜20V）が必要
PIR方式のため、急激な温度変化がある場所は避ける
露出型取付のため、設置面の強度を確認
外部スピーカー増設の有無（8Ω負荷に対応）

特長

人体を正確に捉えるPIRセンサー内蔵

背景温度と人体が発する赤外線エネルギーの差を捉えるパッシブインフラレッド（PIR）方式を採用。エリア内に進入した人物を確実に検知し、瞬時に音声再生を開始します。鳴りっぱなしにならず、必要なタイミングのみ動作するため、周辺への配慮と効果的な報知を両立します。

摩耗のないクリアな音声合成システム

4bit ADPCM方式の音声合成チップを採用。デジタル再生のため、テープ録音のような音質の劣化や物理的な摩耗がありません。長期にわたってクリアな案内・警告メッセージを維持し、メンテナンス負担を軽減します。

設置環境に合わせた細かなエリア調整

垂直方向に-10°〜+20°の範囲で角度調整が可能なほか、レバー操作により「ワイド（3.5m×2.3m）」と「ナロー（3.5m×1.0m）」の2段階のエリア幅切り替えが可能。取付高さや通路の幅に合わせて、検知範囲を最適化できます。

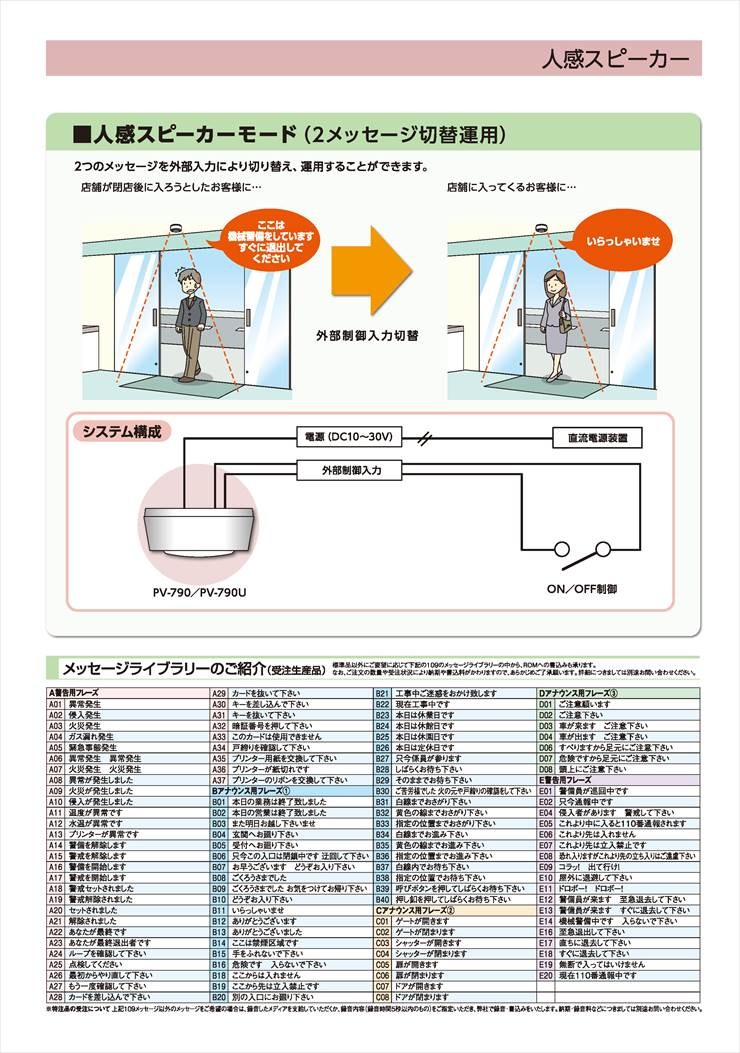

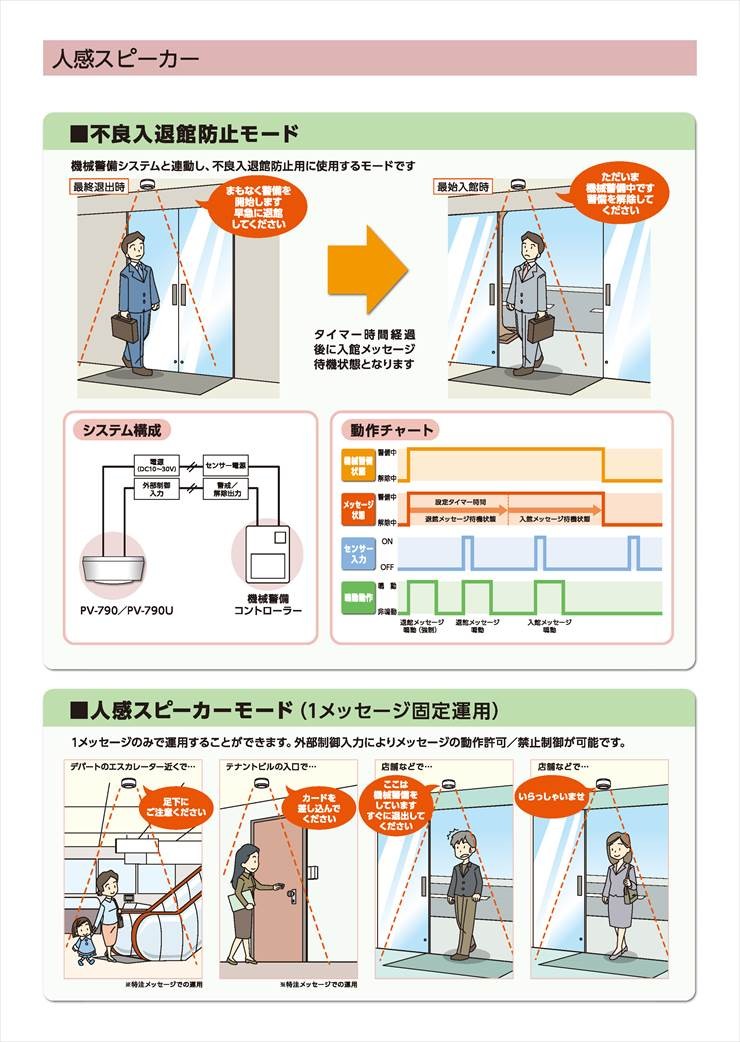

柔軟なシステム連動を可能にする外部制御

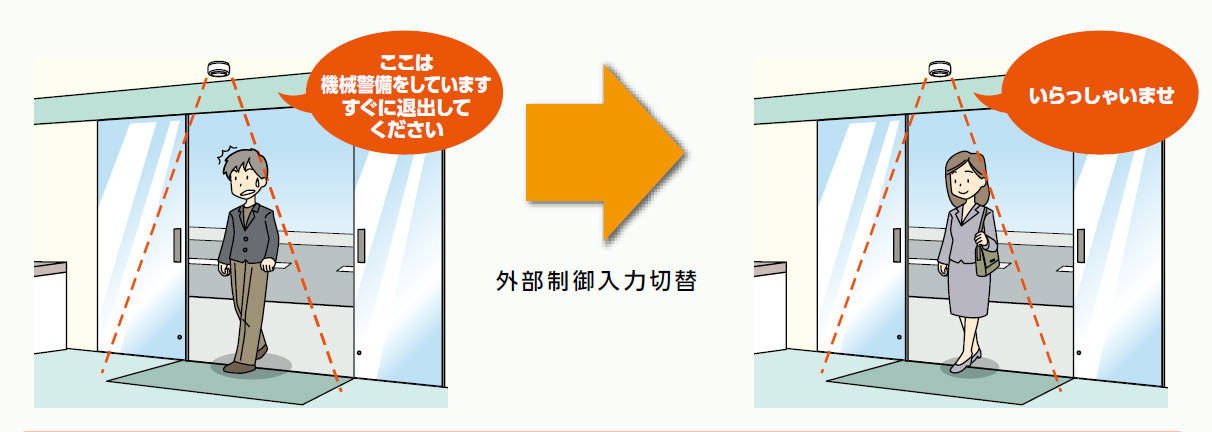

接点入力および電圧入力による外部制御端子を搭載。セキュリティーシステムの稼働状態に合わせて音声出力を強制停止させたり、遠隔からの信号で動作を切り替えたりといった、高度なシステム構築に対応します。

外部スピーカー接続による拡張性

本体内蔵スピーカーに加え、外部スピーカー出力端子（許容インピーダンス8Ω）を装備。本体から離れた場所や、より広範囲に音声を届けたい場合にも、システムを拡張して対応することが可能です。

現場での調整を容易にするボリューム機能

検知感度を微調整する「感度ボリューム」と、周囲の騒音環境に合わせて音量を変更できる「音量ボリューム」を独立して搭載。現場の状況に合わせた最適なセッティングがドライバー1本で完結します。

ステータスを一目で把握できるLED表示

赤色LEDによる動作表示灯を搭載。電源投入直後のウォームアップ期間（約15秒間の点滅）や、検知時の点灯状態を視覚的に確認できるため、施工時の動作チェックや運用時のトラブル切り分けがスムーズに行えます。

多彩なメッセージライブラリへの対応

「侵入発生、110番通報を行います」といった防犯用から、「足元にご注意ください」といった案内用、さらには「犬の鳴き声」まで、用途に合わせたメッセージを選択可能。現場の目的に直結した報知を実現します。

    選定時に評価したい強み
    信頼の検知精度： 長年のセンサー開発ノウハウによる誤報低減設計。
無極性電源： 端子(1)-(2)間の電源供給に極性がなく、施工ミスを防止。
優れた耐候性： -15℃〜+55℃の広い動作温度範囲で安定稼働。
強固な外装： BtoB用途に耐える堅牢な樹脂製筐体を採用。



施工・設置ガイド

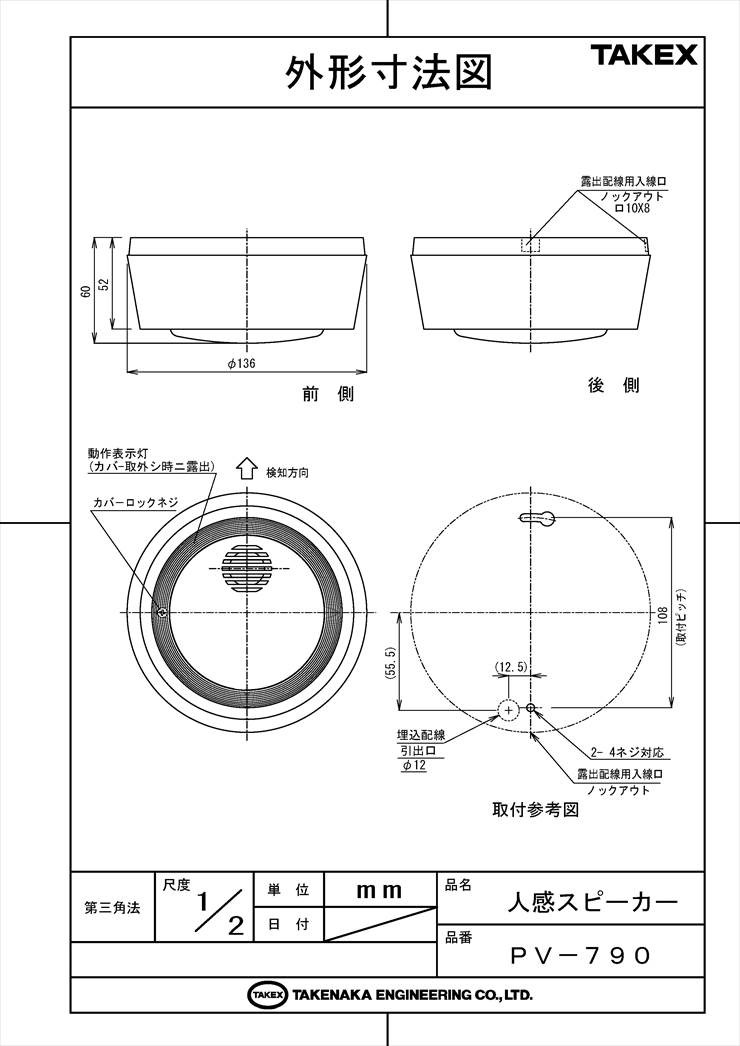

正確な動作のため、エアコンの吹き出し口や直射日光の当たる場所を避けて設置してください。露出型（PV-780/790）は取付ピッチ108mmのネジ固定、埋込型（PV-780U）はΦ130mm〜136mmの円形カットが必要です。

確認項目	この製品での考え方
電源配線距離	0.5mm2以上の電線で150m（DC12V時）までの長距離配線に対応。
外部制御入力	機械警備やタイマーと連動し、時間帯による音声停止が可能です。
ウォームアップ	電源投入後、約15秒間は安定化のため検知を行いません。
メンテナンス	レンズの汚れは感度低下を招くため、定期的な清拭を推奨します。

配線・端子仕様

端子番号	機能	詳細仕様
(1) / (2)	電源入力	DC10V〜20V（極性なし）消費電流：最大170mA
(3) / (4) / (5)	外部制御入力	接点または電圧入力による音声出力の動作/停止制御
(6) / (7)	音声信号出力	外部スピーカー（8Ω）接続用出力

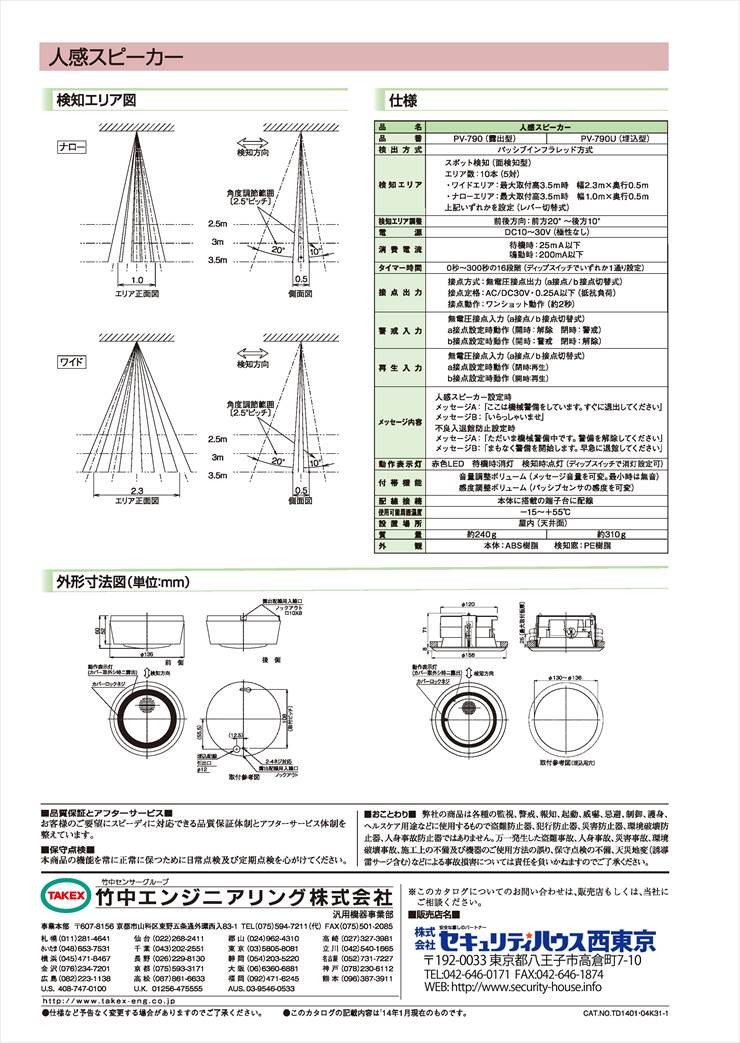

製品仕様

項目	内容
型番	PV-790 / PV-780U シリーズ
検知方式	パッシブインフラレッド（PIR）方式
検知エリア	スポット検知型ワイド：H3.5m × W2.3m ナロー：H3.5m × W1.0m
エリア調整範囲	垂直角：-10° 〜 +20°
電源電圧	DC10V 〜 20V（極性なし）
消費電流	待機時：25mA以下 / 検知時：170mA MAX
音声合成方式	4bit ADPCM方式
音量 / 感度調整	調整ボリューム内蔵（最小時は無音声）
動作表示灯	赤色LED（待機時：消灯 / 検知時：点灯）
使用可能周囲温度	-15℃ 〜 +55℃
設置場所	屋内または屋外（直接雨のかからない所）
質量	露出型：約240g / 埋込型：約320g
標準メッセージ内容	B17:入らないでください / D05:足元注意 / E03:110番通報 / E15:機械警備中 / E21:犬の鳴き声

FAQ

Q：電源を入れてもすぐに動作しないのは故障ですか？ A：故障ではありません。電源投入直後の約15秒間は、センサーを安定させるためのウォームアップ期間となり、その間は赤色LEDが点滅し、検知および音声出力は行われません。

Q：屋外で使用することは可能ですか？ A：本製品は基本的に屋内用です。屋外で使用する場合は、直接雨がかからない軒下などの半屋外環境であれば設置可能ですが、急激な温度変化による誤動作には注意が必要です。

Q：音量の調節はできますか？ A：はい、本体内部に音量調整ボリュームが搭載されています。最小にすれば無音にすることも可能です。

Q：検知範囲を狭めることはできますか？ A：はい、エリア幅切替レバーにより「ワイド」から「ナロー」へ変更可能です。取付高さ3.5mの場合、幅約1.0mまで絞ることができます。

Q：外部のスピーカーを鳴らすことはできますか？ A：端子(6)-(7)に外部スピーカー（インピーダンス8Ω）を接続することで、内蔵スピーカーと並列に音声を出力させることが可能です。

Q：昼間だけ音声を止め、夜間だけ鳴らすことはできますか？ A：外部制御端子を使用し、外部のタイマーやセキュリティーシステムの接点と連動させることで、時間帯に応じた動作/停止の切り替えが可能です。

Q：AC100Vのコンセントに直接つなげられますか？ A：いいえ、本製品はDC10V〜20V駆動です。別途DC12V等の電源アダプターまたはAC/DC電源ユニットが必要となります。

Q：感度を調整することはできますか？ A：はい、感度調整ボリュームが内蔵されています。環境ノイズで誤動作する場合はL（低）側へ、検知が鈍い場合はH（高）側へ回して調整してください。

Q：犬の鳴き声以外のメッセージに変更できますか？ A：標準で5種類のメッセージが選択可能ですが、それ以外のライブラリ（全19種類以上）についても受注生産にて対応可能な場合があります。詳細はお問い合わせください。

Q：配線に極性はありますか？ A：電源入力端子(1)-(2)は無極性ですので、プラスマイナスを気にせず配線いただけます。
