人感スピーカー スピーカー分離型 [PV-780]

人感スピーカー スピーカー分離型 [PV-780]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 人感センサー 音声合成スピーカー セキュリティ・防犯

PV-780 人感スピーカー スピーカー分離型

パッシブ赤外線センサーと音声合成メッセージ機能を一体化した、高機能人感スピーカーです。人体を検知した際、クリアなデジタル音声で自動的に警告・案内を行い、無断侵入の抑制や来客への自動アナウンスに抜群の効果を発揮します。

  • 型番： PV-780
  • 検知方式： パッシブインフラレッド方式 (PIR)
  • 音声合成方式： 4bit ADPCM方式（高音質再生）
  • 電源： DC10V〜DC20V（極性なし）
  • スピーカー構成： スピーカー分離型（外部スピーカー接続用）
  • 設置環境： 屋内・半屋外（直接雨のかからない場所）

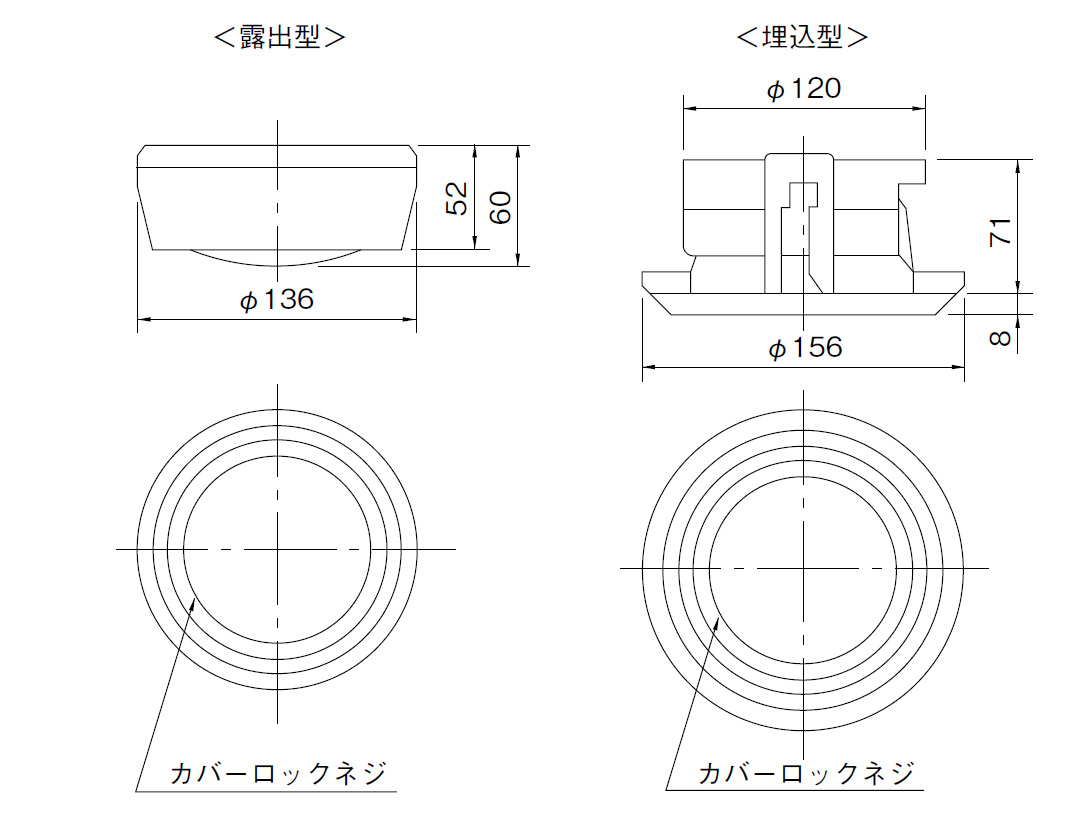

人感スピーカー PV-780 製品画像

資料ダウンロード

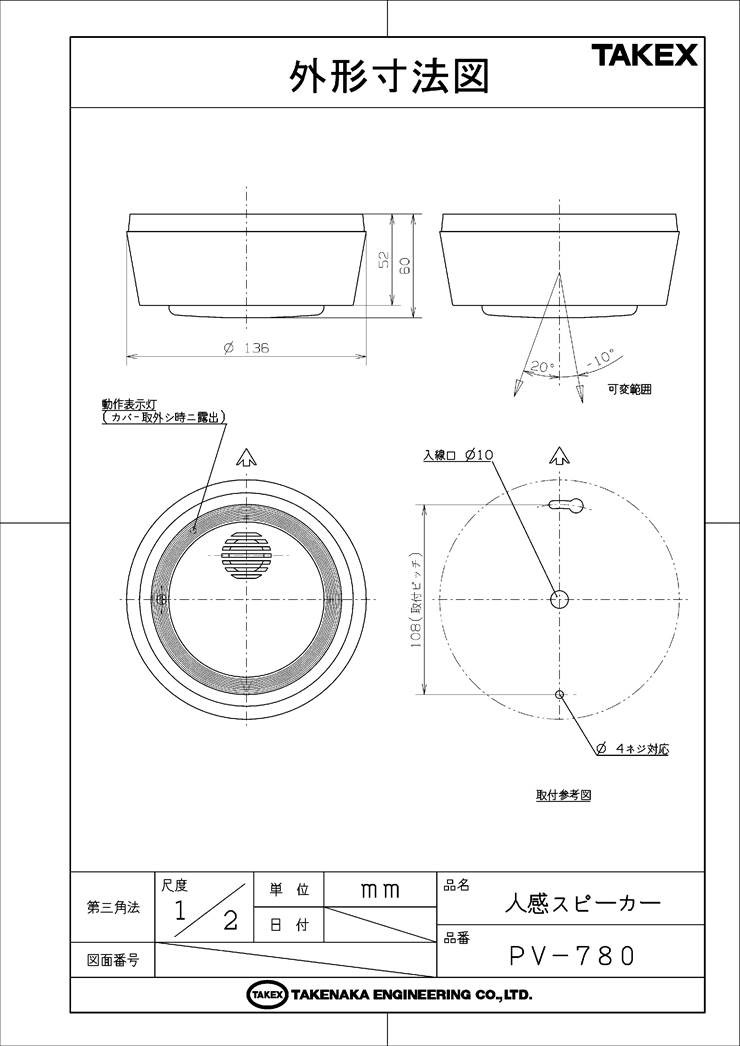

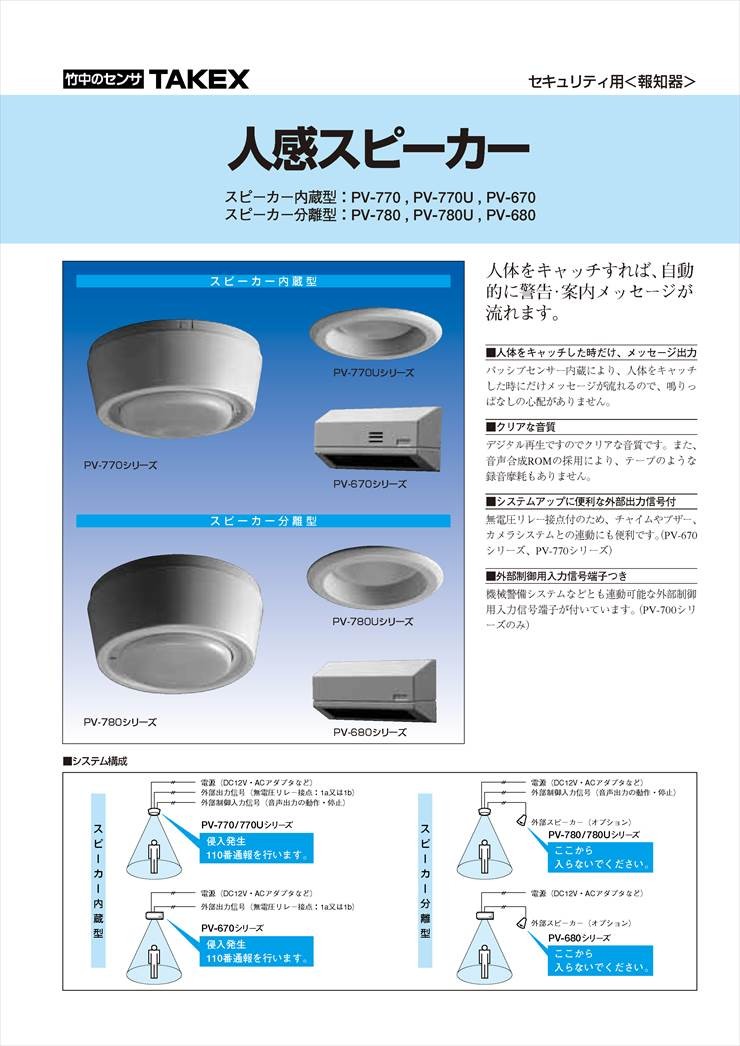

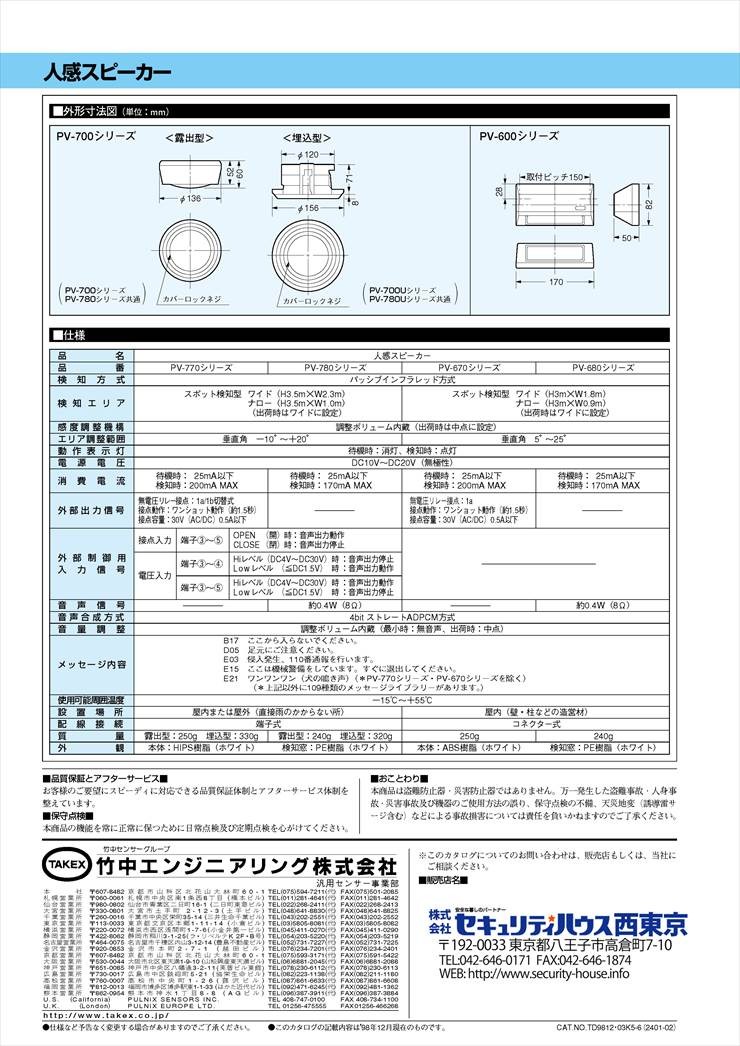

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 無断立ち入り禁止エリアの警告・威嚇
  • 店舗入口や受付での自動案内・チャイム
  • 工事現場や危険場所への接近防止警告
  • 不審者への声掛けによる防犯抑止
  • 機械警備システムと連動した音声報知

導入前に確認したいポイント

  • スピーカー別売： 本機にはスピーカーが内蔵されていないため、必ず外部スピーカー（8Ω）をご用意ください。
  • 電源： DC10V〜20Vの電源供給が必要です。
  • 防水性： 直接雨がかかる場所への設置は避けてください。
  • メッセージ内容： 標準メッセージ以外は受注生産となる場合があります。

特長

人体検知時のみ正確にメッセージ出力

高精度なパッシブ赤外線（PIR）方式のセンサーを内蔵。周囲の温度と移動する物体（人間）の間に生じる遠赤外線の変化を逃さずキャッチします。人体を検知した時にだけメッセージが流れるため、鳴りっぱなしの心配がなく、周囲への配慮と効果的な報知を両立します。

摩耗のない高音質なデジタル再生

音声合成テクノロジー（4bit ADPCM方式）を採用しており、テープのような経年劣化や録音摩耗がありません。常にクリアで聞き取りやすい音質を維持し、長期にわたって安定した案内・警告メッセージを提供します。

外部制御用入力信号端子を装備

機械警備システムやスイッチなどと連動できる外部制御入力端子（接点・電圧両対応）を搭載しています。システムが警戒状態のときだけ作動させたり、特定の条件下で音声出力を停止させたりするなど、運用の幅が大きく広がります。

ワイド/ナローの検知エリア切り替え

設置環境に合わせて、物理レバー一つで検知パターンの切り替えが可能です。広範囲をカバーする「ワイド（横幅約3.5m）」と、通路などをピンポイントで監視する「ナロー（横幅約1m）」を選択でき、誤検知を最小限に抑えます。

設置の自由度を高める角度調整機能

垂直方向に-10°から+20°まで角度を調整できるメカニズムを搭載。取付高さ3mの場合、1ピッチ（2.5°）の調整で床面の検知位置を約13cm移動させることができ、現場に合わせた精密な調整が可能です。

施工を容易にする極性フリー電源

電源入力端子はDC10V〜20Vの範囲で極性を問いません。配線ミスによる故障リスクを低減し、現場での迅速な施工をサポートする設計となっています。

内蔵メッセージライブラリ

「ここから入らないでください」「足元にご注意ください」など、現場で即座に使える5種類のメッセージ（案内、警告、動物音）をプリセット。用途に応じた最適な警告・案内が選択可能です。

選定時に評価したい強み

  • 高い検知精度： 検知エリアを細分化し、環境ノイズと人間を判別する信頼のPIR技術。
  • 音量の微調整： 音量ボリュームにより、環境騒音に合わせた最適な音圧（無音〜最大）を設定可能。
  • 動作状態の可視化： 赤色LEDにより、ウォームアップ、待機、検知の各状態を一目で確認可能。
  • 自由なスピーカー選定： 分離型のため、現場の音響設計に合わせて最適な外部スピーカーを選択可能。

施工・設置ガイド

本機のパフォーマンスを最大限に引き出すため、以下の設置条件を推奨します。特に赤外線センサーの特性上、急激な温度変化や直射日光を避けることが重要です。

考慮すべき項目 具体的な対策・考え方
設置高さ 標準取付高さは3mを推奨します。
温度変化の影響 エアコンの吹き出し口付近やストーブの直上は、空気の揺らぎを検知するため避けてください。
配線距離 DC12V使用時、0.5mm2(φ0.8)の電線で最大150mまで延長可能です。
外部制御 制御信号（接点または電圧）により、夜間のみ動作させるなどの設定が可能です。

製品仕様

項目 内容
品番 PV-780
検出方式 パッシブインフラレッド方式
検知エリア スポット検知型
ワイド(H3.5m×W2.3m) / ナロー(H3.5m×W1.0m) ※取付3m時
感度調整機構 調整ボリューム内蔵(出荷時は中点)
エリア調整範囲 垂直角 -10°〜+20°
動作表示灯 赤色LED (待機時:消灯、検知時:点灯)
電源電圧 DC10V〜20V(極性なし)
消費電流 待機時:25mA以下 / 検知時:170mA MAX
外部制御用入力信号 接点入力（OPEN:動作, CLOSE:停止）
電圧入力（Hi:停止, Low:動作 または Hi:動作, Low:停止）
音声信号出力 約0.4W(8Ω相当) ※外部スピーカー用
音声合成方式 4bitストレートADPCM方式
音量調整 調整ボリューム内蔵(最小時:無音声、出荷時:中点)

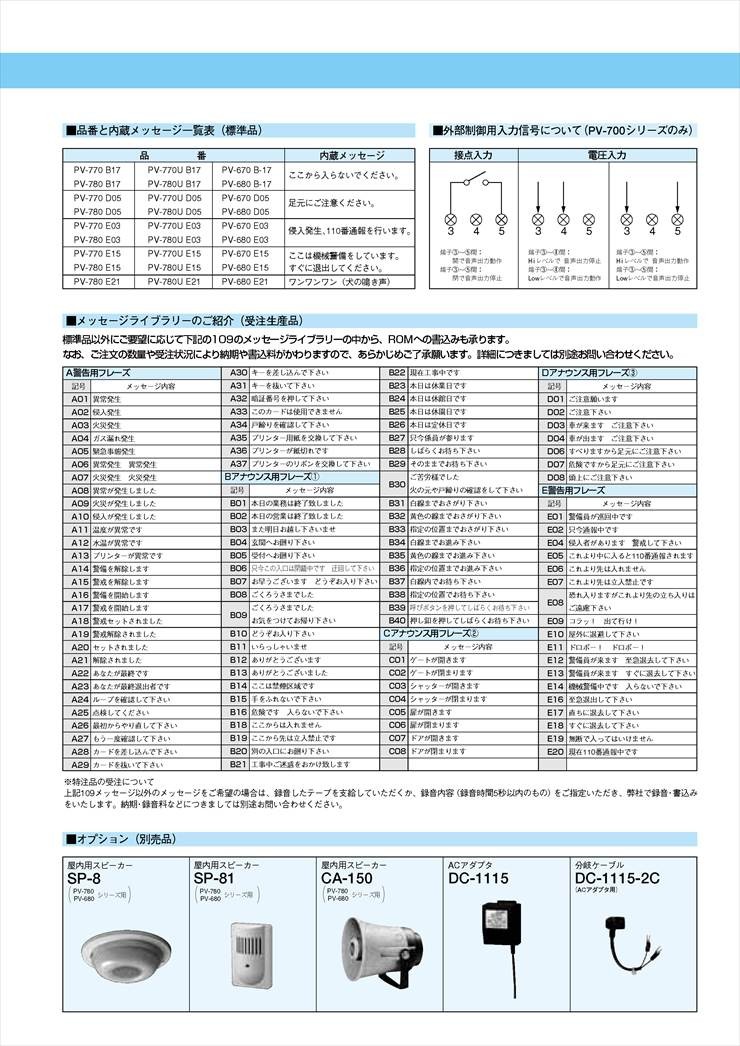

メッセージ内容 B17:ここから入らないでください / D05:足元にご注意ください / E03:侵入発生、110番通報を行います / E15:ここは機械警備しています。すぐに退出してください / E21:ワンワンワン(犬の鳴き声)
使用可能周囲温度 -15℃〜+55℃
設置場所 屋内または屋外(直接雨のかからない所)
質量 約240g
外観材質 HIPS樹脂 (ホワイト)

FAQ

Q：電源を入れてもすぐに反応しません。故障でしょうか？ A：故障ではありません。電源投入後の約15秒間は、内部回路の安定化を図るためのウォームアップ時間となっており、この間は検知出力を行いません。
Q：スピーカーは付属していますか？ A：本製品（PV-780）はスピーカー分離型のため、スピーカーは内蔵されておりません。別途インピーダンス8Ωの外部スピーカーをご用意ください。
Q：電源のプラスとマイナスを間違えて接続しても大丈夫ですか？ A：はい、本機は極性フリー設計（無極性）ですので、DC10V〜20Vの範囲内であれば極性を気にせず接続いただけます。
Q：雨が当たる屋外で使用できますか？ A：直接雨がかかる場所への設置は避けてください。軒下などの雨がかからない半屋外環境での使用は可能です。
Q：メッセージを自分で録音することはできますか？ A：本製品はあらかじめ用意されたメッセージライブラリから選択する形式であり、ユーザー様自身での直接録音には対応しておりません。
Q：メッセージを停止させることは可能ですか？ A：外部制御入力端子を使用することで可能です。接点を閉じる（CLOSE）か、特定の電圧を入力することで、センサーが検知しても音声を流さない状態に制御できます。
Q：検知エリアの幅はどのくらいですか？ A：取付高さ3mの場合、ワイド設定で約3.5m、ナロー設定で約1.0mの幅を検知します。
Q：感度が良すぎて誤報が出る場合の対策はありますか？ A：内蔵の感度調整ボリュームを「L」側に回して感度を下げるか、エリア角度調整レバーで検知範囲を限定してください。また、熱源（エアコン等）がエリア内にないか確認してください。
Q：夜間だけ動作させることはできますか？ A：タイマーや照度センサーと連動した外部接点信号を本機の制御入力端子に接続することで、夜間のみ動作させる運用が可能です。
Q：音量の調整はできますか？ A：本体内部に音量調整ボリュームを搭載しています。設置環境の騒音レベルに合わせて、無音から最大出力まで調整可能です。
