ETU-110 エントランスチェッカー TAKEX 竹中エンジニアリング [ETU-110]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）ディレイユニット警備制御機器屋内用

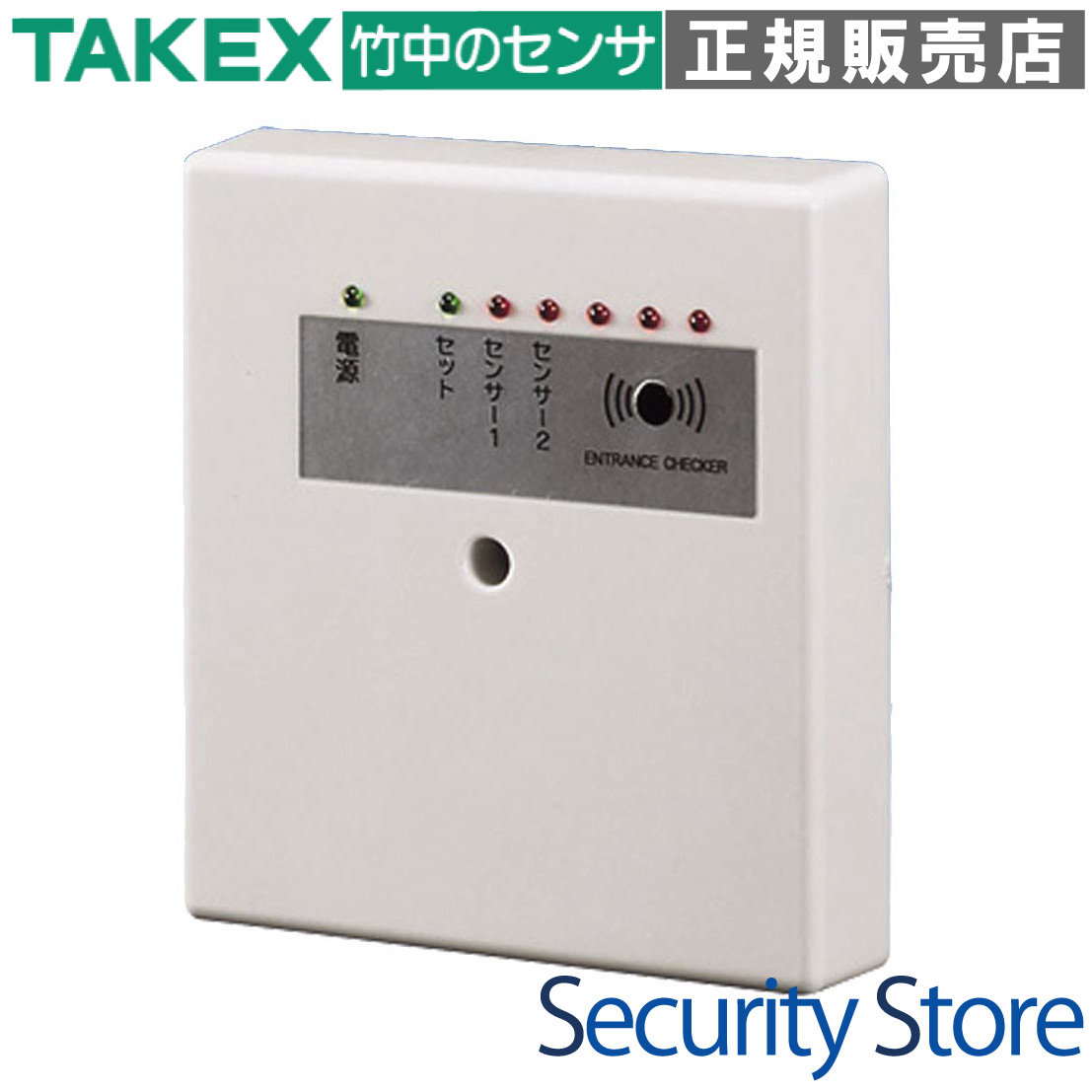

ETU-110 エントランスチェッカー

最終退出口の警備セット/リセットを制御し、センサーの検知信号に対してインテリジェントな遅延（猶予時間）を持たせるためのディレイユニットです。コンパクトな筐体ながら、2系統の独立制御や10段階の時間設定、詳細な動作モード切り替え機能を搭載しており、誤報を防ぎながらスムーズな入退室管理を実現します。

型番： ETU-110
製品名： エントランスチェッカー
カテゴリ： 防犯・警備システム用ディレイユニット
主な用途： 最終退出口の退出・入室遅延制御
設置場所： 屋内壁掛式
電源仕様： DC12V（極性あり）

資料ダウンロード

仕様書（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

最終退出口の誤報防止対策
店舗や工場の警備セット/リセット操作
センサーと操作器の設置場所が離れている現場
入室時に一定の猶予時間が必要な施設

導入前に確認したいポイント

電源DC12Vの供給が可能か
接続するセンサーの接点（a接点/b接点）
設置場所が屋内（結露なきこと）であるか
受信機側の仕様（ラッチまたはワンショットの要否）

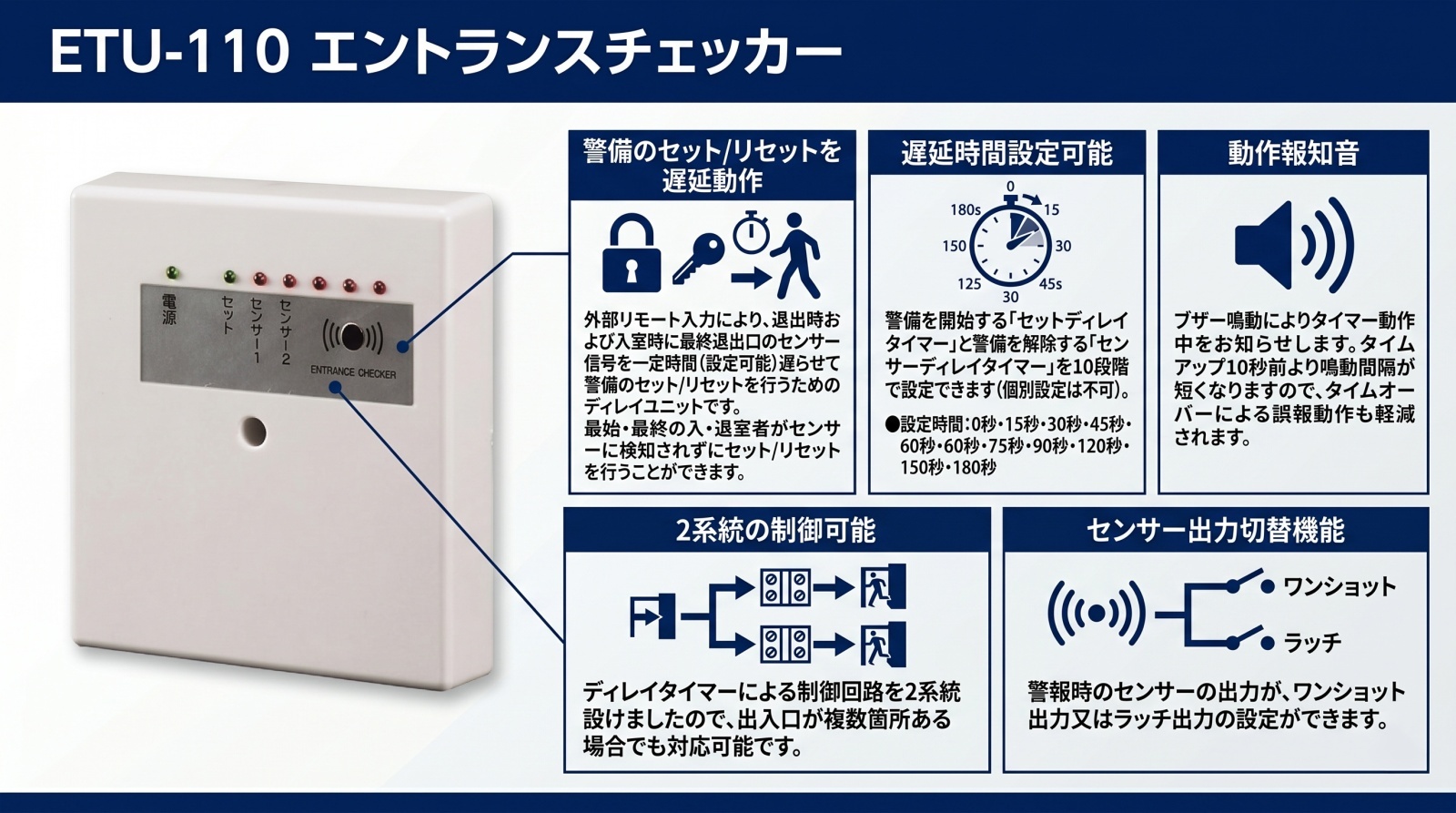

特長

インテリジェントな遅延制御で誤報を防止

コントロールパネルからのセット/リセット入力信号をトリガーとし、設定されたタイマー時間の間、配下のセンサー検知信号をホールド（無効化）します。これにより、利用者がセンサーに検知されることなく、安全に警戒開始（退出）および警戒解除（入室）を行うことが可能です。

2系統のセンサーを独立して制御可能

扉のマグネットスイッチと室内のパッシブセンサーなど、性質の異なる2つのセンサーを1台で統合管理できます。複数の出入口がある現場や、経路上の複数箇所にセンサーが設置されている環境でも柔軟に対応可能です。

10段階のフレキシブルな遅延時間設定

ロータリースイッチの切り替えにより、0秒から最大180秒まで10段階の時間設定が可能です。操作盤から退出口までの距離や、運用形態に合わせて最適な猶予時間を現場で簡単に調整できます。

聴覚的な動作報知とタイムオーバー警告

タイマー動作中はブザー鳴動により状態をお知らせします。タイムアップ10秒前からは鳴動間隔が高速化するため、利用者に退出・入室の急を促し、タイムオーバーによる意図しない誤報を軽減します。

柔軟な接点構成とフェイルセーフ設計

接続する受信機の仕様に合わせて、センサー出力やセット/リセット出力の極性（NC/NO）をジャンパーピンで自在に切り替え可能です。また、タイムオーバー時の挙動も「ラッチ」か「ワンショット」かを選択できる高度な設計思想が組み込まれています。

保守性を高めるステータスLED表示灯

基板上には「電源」「セット」「センサー1」「センサー2」の状態を示す4つのLEDを搭載。施工時の通電テストから運用中のトラブル切り分けまで、一目で機器の状態を確認できるためメンテナンス性に優れています。

機器破壊を防ぐタンパー出力機能を搭載

本体カバーの取り外しを検知するタンパースイッチを装備。常時監視ループに接続することで、機器へのいたずらや破壊行為を確実に検知し、セキュリティシステムの信頼性を向上させます。

    選定時に評価したい強み
    確実な誤報防止： 退出・入室時のセンサー検知を確実かつインテリジェントに保留します。
施工性の高さ： 10段階の時間設定やNC/NO切替が容易で、多様な受信機と接続可能です。
運用上の安心感： 警告音の変化により、利用者が残り時間を直感的に把握できます。
2系統対応： 1台で2つのセンサー経路を個別に制御できるため、コストパフォーマンスに優れます。



施工・設置ガイド

本製品は屋内専用の壁掛式ユニットです。配線時は背面の入線口（16mm×6mm）に合わせて、多芯ケーブルの被覆処理をフラットに行う必要があります。固定の際、ネジを強く締めすぎるとベースが歪み、タンパースイッチの接点不良を招く可能性があるため、適正なトルクで固定してください。

確認項目	この製品での考え方
センサー接点入力	DIP-SWの切り替えにより、a接点/b接点どちらの機器も接続可能です。
設置距離への対応	操作盤から離れている場合は、遅延時間を120〜180秒に設定することで余裕を持たせられます。
音響の配慮	深夜の住宅地など音を抑えたい環境では、DIP-SW設定によりブザーを停止することも可能です。
異常時の挙動	タイムオーバー時は、解除されるまで出力を保持する「ラッチ動作」を選択可能です。

LED表示灯と動作状態

LED名称	色	点灯時の状態
電源表示灯	緑	DC12Vが正常に供給されている状態
セット表示灯	緑	セット/リセット入力に「セット信号」が入力されている状態
センサー1表示灯	赤	センサー1の入力信号を検知している状態
センサー2表示灯	赤	センサー2の入力信号を検知している状態

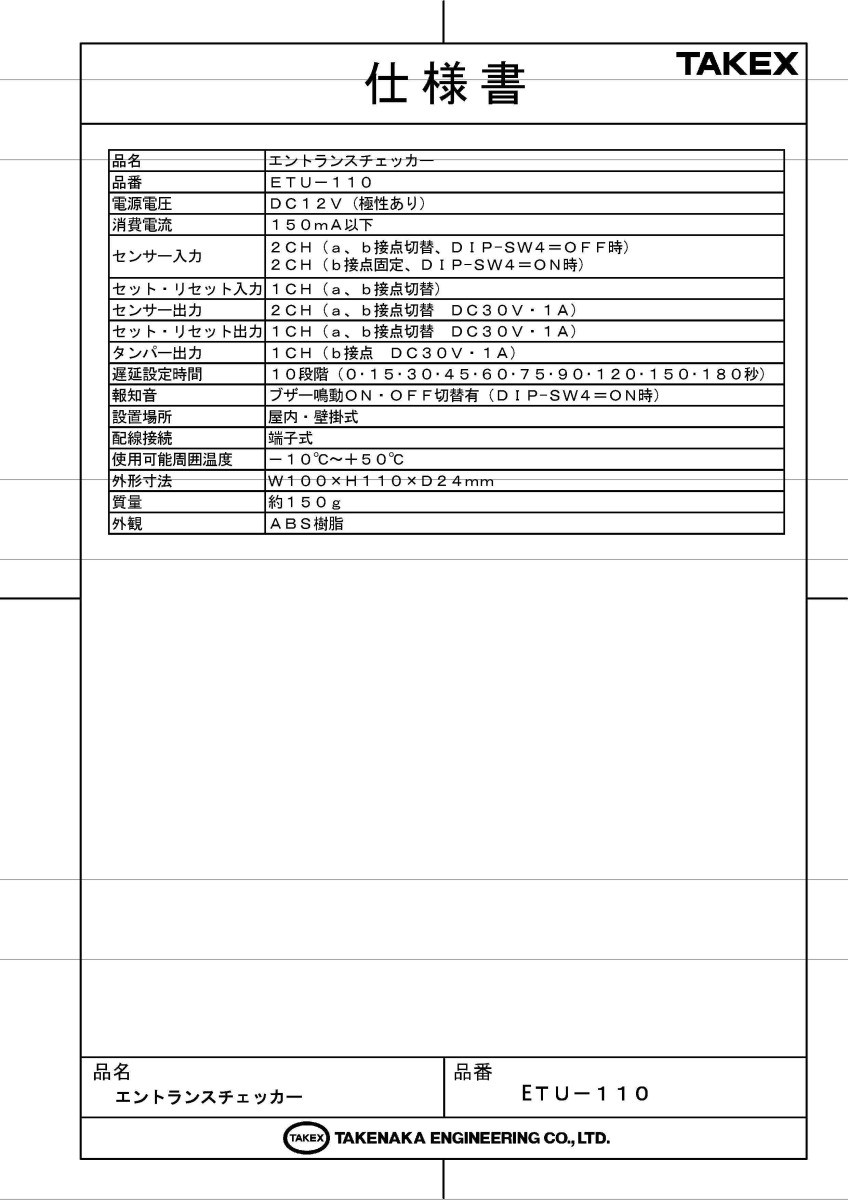

製品仕様

項目	内容
品名 / 品番	エントランスチェッカー / ETU-110
電源電圧	DC12V（極性あり）
消費電流	150mA以下
センサー入力	2CH（a接点／b接点切替）
セット・リセット入力	1CH（a接点／b接点切替）
センサー出力	2CH（b接点　DC30V・1A）※ジャンパー切替可
セット・リセット出力	1CH（警戒時オープン接点　DC30V・1A）
タンパー出力	1CH（カバーを開いた時オープン接点　DC30V・1A）
遅延設定時間	10段階（0, 15, 30, 45, 60, 75, 90, 120, 150, 180秒）
報知音	ブザー鳴動（タイマー時間＋10秒前より変化）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内壁掛式

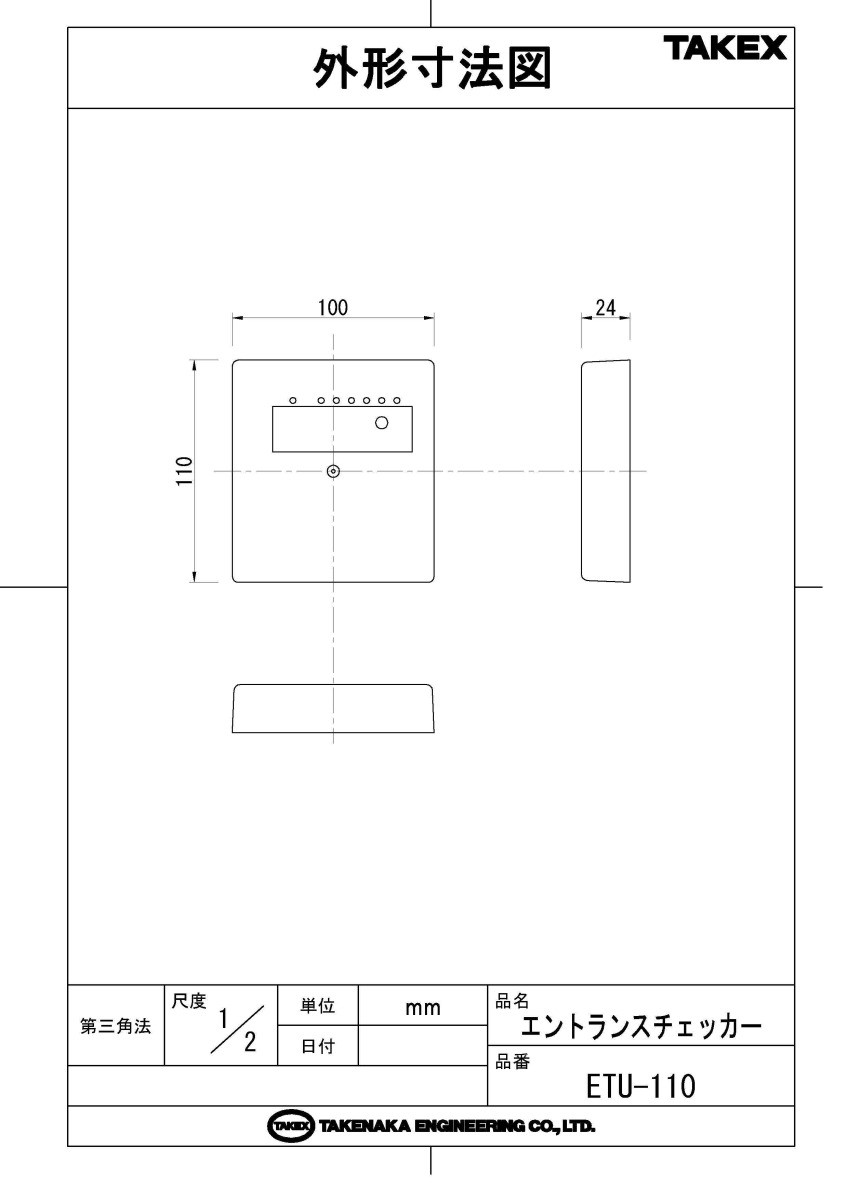

外形寸法	W100 × H110 × D24mm
質量	約150g
外観	樹脂（ホワイト）

FAQ

Q：この製品はどのような場面で使用しますか？ A：主に警備システムの「最終退出口」に使用します。警戒を開始して外に出るまでの間や、外から入って警戒を解除するまでの間、センサーが反応して誤報にならないよう、信号を一定時間保留させるために使用します。

Q：遅延時間は何秒まで設定できますか？ A：0秒（テスト用）から、最大180秒（3分）まで10段階で設定が可能です。

Q：ブザー音はどのような鳴り方をしますか？ A：タイマー作動中は「ピッ、ピッ、ピッ」と鳴り、タイムオーバーの10秒前になると鳴動間隔が短くなり（ピピピピ…）、警告を促します。

Q：2つのセンサーを接続した場合、個別に時間を変えられますか？ A：いいえ、遅延時間は2系統共通の設定となります。個別の設定はできません。

Q：接続するセンサーはb接点（NC）だけですか？ A：いいえ、内部のDIPスイッチの設定を変更することで、a接点（NO）の機器も接続可能です。

Q：タイムオーバー（時間内に解除しなかった）場合はどうなりますか？ A：設定によりますが、標準設定（ラッチ）では警戒を解除するまでセンサー出力を出し続けます。これにより、発報漏れを防ぎます。

Q：深夜なのでブザーを鳴らしたくないのですが可能ですか？ A：内部のDIPスイッチ（SW2）をONにすることで、ブザー鳴動を停止させることができます。

Q：屋外に設置できますか？ A：いいえ、屋内専用仕様です。直接雨がかかる場所や結露の激しい場所への設置は避けてください。

Q：カバーを開けられた際に通知する機能はありますか？ A：はい、タンパー出力（b接点固定）を装備しており、カバーの不正な開放を検知できます。

Q：電源は何Vが必要ですか？ A：DC12Vが必要です。極性がありますので、接続時には「12V/0V」の端子を間違えないようご注意ください。
