TS-7(FK) トイレ残留者センサー用フラットカバー TAKEX 竹中エンジニアリング [TS-7(FK)]

TS-7(FK) トイレ残留者センサー用フラットカバー TAKEX 竹中エンジニアリング [TS-7(FK)]

販売価格: 会員のみ販売

商品詳細

TAKEX トイレ残留検知 天井埋込 測距方式 防犯・イタズラ防止

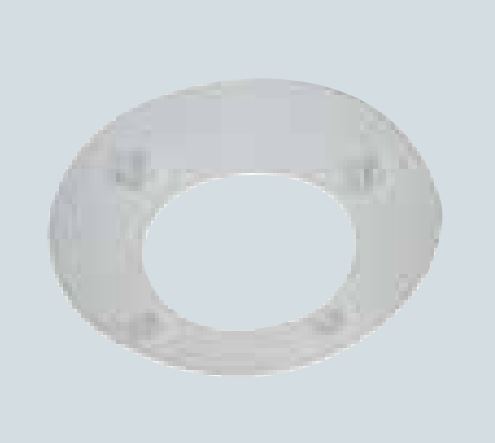

TS-7(FK) トイレ残留者センサー用フラットカバー (TS-7U専用)

本製品は、トイレ内での長時間滞在や意識喪失、潜伏を確実に検知する測距式センサー「TS-7U」の防犯性と意匠性を高める専用フラットカバーです。不特定多数が利用する公共トイレにおいて、センサー本体へのイタズラや破壊を物理的に防止し、天井面と一体化する洗練されたデザインを実現します。

  • 型番： TS-7(FK) / TS-7U
  • 製品名： トイレ残留者センサー用フラットカバー ＆ 埋込型センサー本体
  • 検知方式： 近赤外線ビーム直接反射方式（測距方式）
  • 主な用途： 公共トイレでの倒れ込み検知、不審者の潜伏防止、長時間使用の警告
  • 設置場所： 屋内天井（埋込施工専用）
  • システム構成： 本体(TS-7U) + カバー(TS-7(FK)) + 制御機(SAH-2(T))
TS-7(FK) トイレ残留者センサー用フラットカバー

この製品が向いている用途

  • 駅、商業施設等の公共トイレ防犯
  • 病院、介護施設でのうずくまり検知
  • 公園、深夜営業店での潜伏者対策
  • オフィスビル等の長時間滞在アラート

導入前に確認したいポイント

  • 天井高は3.0m以内（黒床なら2.5m以内）か
  • 照明や換気扇の振動が直撃しないか
  • 手すり等の障害物が光軸を遮らないか
  • SAH-2(T)等の外部制御機が用意されているか

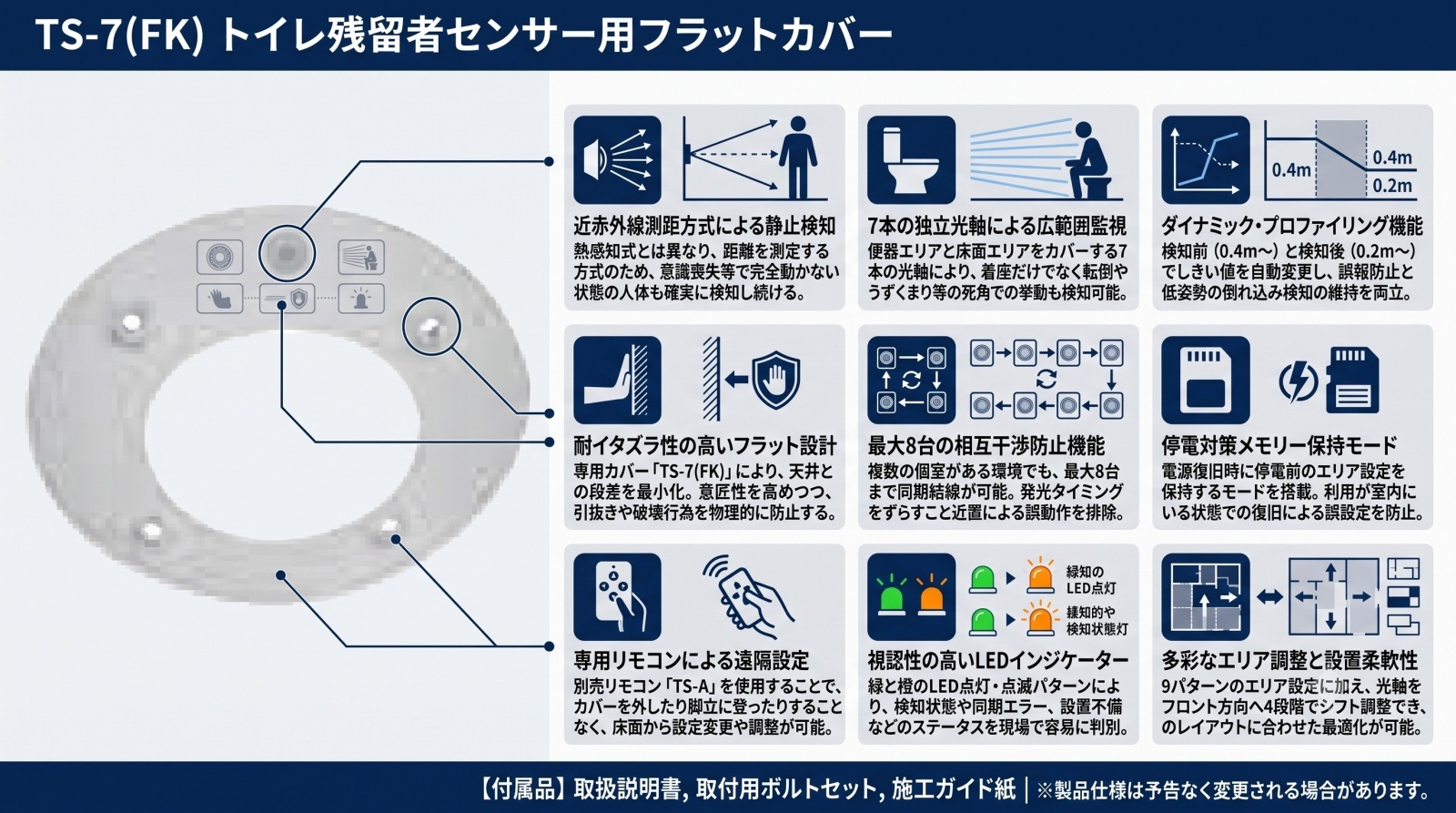

特長

近赤外線測距方式による「完全静止」検知

一般的な熱感知（パッシブ）センサーとは異なり、床面や便座までの距離を正確に測定して記憶する「測距方式」を採用しています。たとえ利用者が意識を失って完全に動かない状態であっても、ベースラインからの距離変化として確実に検知を保持し続けます。衣服の色による感度差もアルゴリズムにより最小化されています。

独立した7本の光軸による広範囲監視

センサー内部から7本の独立した光軸を照射。便器エリア（中央・後方2本）と床面エリア（周辺5本）を個別に監視します。これにより、便座への着座だけでなく、床面での倒れ込みや、便器脇でのうずくまりといった死角になりやすい挙動も漏らさずキャッチします。

検知しきい値の自動追従（ダイナミック・プロファイリング）

待機時と検知中で「検知判定の高さ」を動的に変化させる高度なプログラムを搭載。待機時は微小なゴミや小動物による誤報を防ぐ高めの設定（0.4m〜）とし、人体検知後はしきい値を一気に下げる（0.2m〜）ことで、極端に低い姿勢の倒れ込みでも検知をロストしない信頼性を確保しています。

防犯性を極限まで高めるフラットカバー設計

本カバー「TS-7(FK)」を使用することで、天井面との段差を最小限に抑えたフラットな施工が可能です。センサーの存在を意識させない意匠性とともに、露出部を最小化することで、器具を掴んで引き抜くような破壊行為やイタズラを物理的に防ぎます。

最大8台までの相互干渉防止機能

複数の個室が並ぶ環境でも、同期ラインを結線することで最大8台までの同時使用が可能です。マイコンが発光タイミングを自動的にずらすことで、近赤外線同士の干渉による誤動作を完全に排除。大規模な公衆トイレでも安定した運用が行えます。

停電復旧時を考慮したメモリー保持モード

現場の運用に合わせて、電源復旧時の挙動を選択可能。通常モードでは自動で環境を再測定しますが、「停電対策モード」に設定すれば停電前の設定を保持したまま立ち上がります。これにより、利用者が個室内にいる状態で停電から復旧しても、誤った記憶設定がなされるのを防ぎます。

専用リモコン「TS-A」による遠隔設定

別売のエリア設定リモコンTS-Aを使用すれば、脚立に乗ってカバーを取り外す手間なく、床面から遠隔でキャリブレーションやエリア設定の変更が可能です。稼働中の施設でも、保守作業をスピーディーかつ安全に行うことができます。

選定時に評価したい強み

  • 高信頼検知： 動かない人体を検知し続ける測距テクノロジー。
  • 耐イタズラ： 物理的な破壊を拒むフラット＆堅牢設計。
  • 柔軟な調整： 設置環境に応じた9パターンのエリア設定と光軸シフト。
  • 管理効率： 外部制御機SAH-2(T)との連携による段階的な通報システム。

LEDインジケーターの挙動

現場でのステータス確認は、本体LEDの点灯・点滅パターンで容易に行えます。

LEDカラー 発光パターン 機器ステータス
緑 (動作) 連続点灯 検知状態（接点出力中）
緑 (動作) 点滅 初期設定中（約30秒間）
橙 (干渉) 点滅 初期設定エラー（反射率不足・設置高すぎ等）
橙 (干渉) 連続点灯 子機として正常同期中

製品仕様

項目 内容
型番 TS-7U（センサー本体） / TS-7(FK)（フラットカバー）
検出方式 近赤外線ビーム直接反射方式（測距方式・動静止両対応）
電源電圧 DC12V 〜 24V ±10%（極性あり）
消費電流 155mA以下 (DC12V供給時)
外部出力 無電圧接点 (c接点)、DC30V 0.5A (抵抗負荷)
応答遅延時間 10秒以内
設置高さ 標準 2.5m 〜 最大 3.0m (※低反射率床面の場合は最大2.5m)
光軸数 7本（独立検知）
検知エリア調整 フロント方向へ最大0.3m（0°/3°/6°/9°の4段階）
初期設定時間 電源投入後、またはリモコン操作後 約30秒
使用周囲温度 -10℃ 〜 +55℃
材質 本体カバー：ABS樹脂 / フラットカバー窓部：ポリカーボネート樹脂
外形寸法 直径 120mm × 高さ 56.5mm
重量 約350g（本体）

FAQ

Q：動かない状態で長時間いても検知できますか？ A：はい。本製品は距離を測定する方式のため、熱感知式（パッシブセンサー）と異なり、完全に静止していても検知を維持することが可能です。
Q：黒いタイルやマットの床でも使用できますか？ A：使用可能ですが、黒色は赤外線を吸収しやすいため、設置高さの制限が2.5mまでとなります（通常は3.0m）。
Q：橙色のLEDが点滅しているのですが、どういう意味ですか？ A：初期設定エラーです。設定中に人がいた、反射率が著しく低い、または設置高さが規定を超えている可能性があります。
Q：停電後に勝手に設定が変わることはありませんか？ A：「停電対策モード」に設定することで、復旧時に再測定を行わず、停電前のエリア設定をメモリー保持して立ち上げることが可能です。
Q：カバーを付けたまま設定の変更はできますか？ A：はい、別売のエリア設定リモコン（TS-A）を使用すれば、カバーを外すことなく床面から設定の変更が可能です。
Q：多目的トイレなどの広い空間でも1台で足りますか？ A：標準的な個室であれば1台で十分ですが、非常に広い場合は本機を複数台設置し、相互干渉防止線で同期させて運用することをお勧めします。
Q：SAH-2(T)との接続は必須ですか？ A：必須ではありませんが、SAH-2(T)を介することで「〇分以上滞在で発報」といったタイマー管理や事前報知が可能になるため、セットでの導入を推奨します。
Q：フラットカバーのみで防雨性能はありますか？ A：いいえ、本製品は屋内専用です。水のかかる場所や屋外での使用は避けてください。
Q：清掃時の水しぶきがカバーにかかっても大丈夫ですか？ A：表面を拭く程度は問題ありませんが、隙間から内部に水が入ると故障の原因となります。
Q：最大何台まで同期（干渉防止）できますか？ A：最大8台まで同期接続が可能です。
