TB-B トイレ・浴室用押しボタン TAKEX 竹中エンジニアリング [TB-B]

TB-B トイレ・浴室用押しボタン TAKEX 竹中エンジニアリング [TB-B]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 緊急呼出ボタン IPX5防水 抗菌仕様 有線式

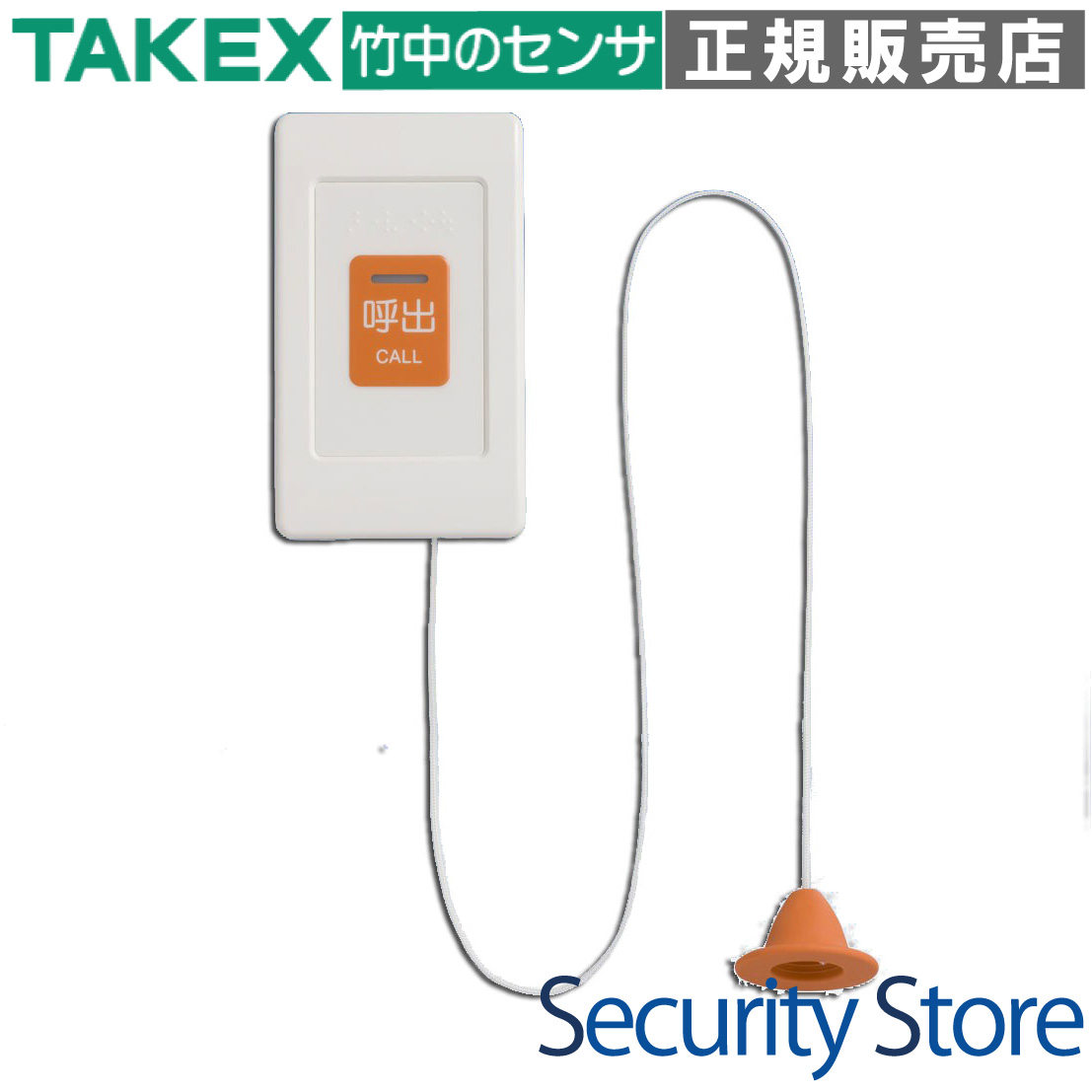

TB-B トイレ・浴室用押しボタン

高齢者施設や病院のサニタリー空間に最適。防水構造と抗菌仕様を備えた、高い信頼性を誇る緊急呼び出し用スイッチです。ボタン押下とひも牽引の2通りで、確実な信号送出を可能にします。

  • 型番： TB-B
  • 製品名： トイレ・浴室用押しボタン
  • 出力方式： 無電圧メイク（a）接点出力（ノンロック式）
  • 主な用途： トイレ・浴室・リハビリ室等の緊急呼び出し
  • 設置場所： 屋内壁面（JIS 1個用スイッチボックス適合）
  • 電源： DC12V（表示灯用・電源なしでも接点動作は可能）

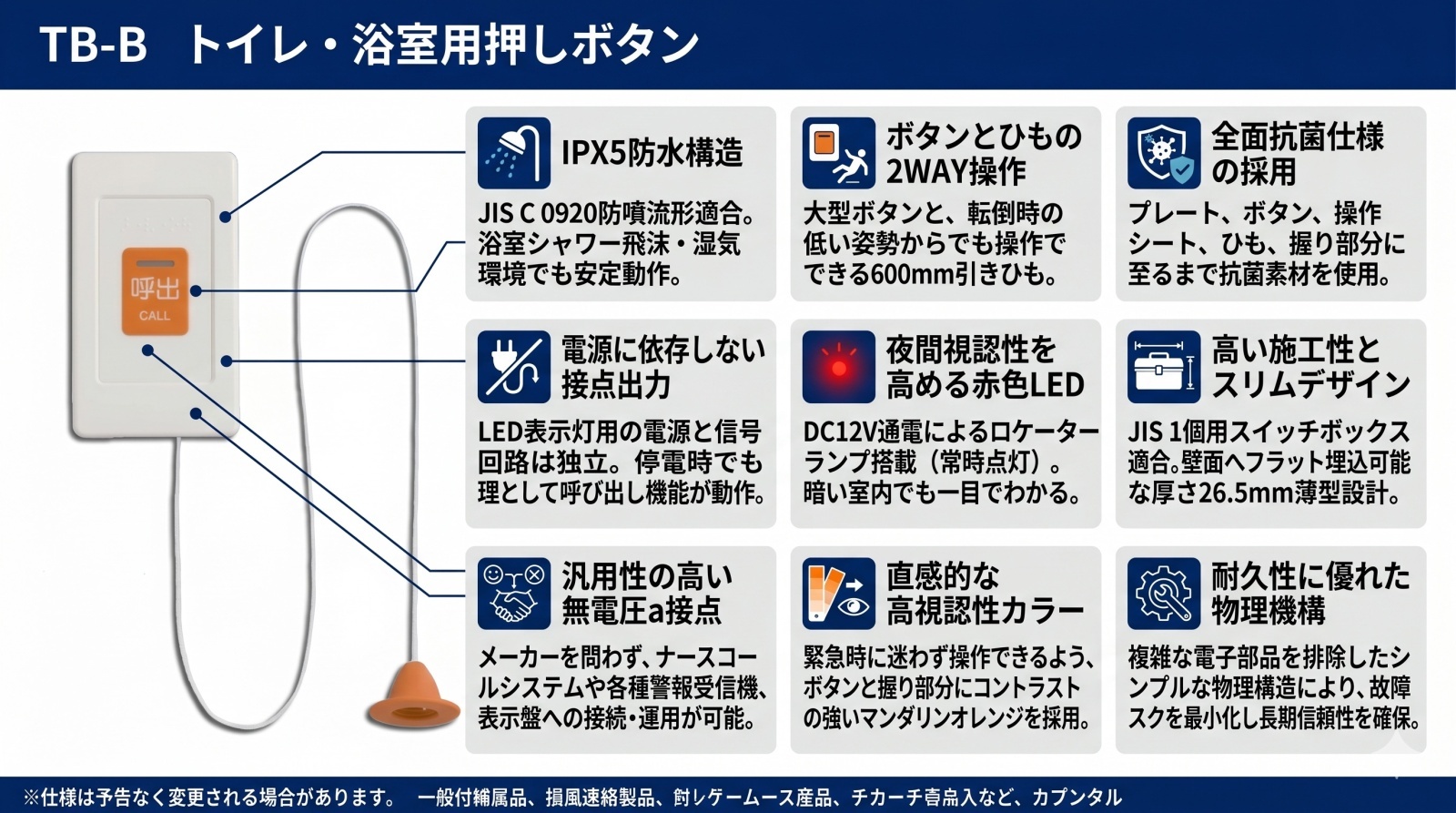

TB-B トイレ・浴室用押しボタン 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院や高齢者施設のトイレ・浴室
  • 高齢者専用住宅の緊急通報設備
  • 障害者用トイレの呼出スイッチ
  • リハビリ室や廊下等の壁面設置

導入前に確認したいポイント

  • JIS 1個用スイッチボックスが必要です
  • DC12V電源はLED点灯用にのみ使用します
  • 接点はノンロック（自動復旧）式です
  • 接点定格（50mA以下）を超えないよう注意

特長

浴室でも安心して使えるIPX5防水構造

JIS C 0920で規定されるIPX5（防噴流形）に適合しています。シャワーの飛沫が直接かかるような浴室環境でも、内部への浸水を防ぎ、安定した動作を維持します。サニタリー空間特有の湿気にも強い設計です。

「ボタン」と「ひも」の2通りで操作可能

大型の押しボタンだけでなく、長さ600mmの引きひもを標準装備しています。通常の姿勢でのボタン操作はもちろん、万が一の転倒時など、低い位置からでもひもを引くことで確実に緊急信号を送出できます。

衛生面に配慮した抗菌素材を全面採用

不特定多数が触れるプレート、ボタン、操作シート、さらにはひもや握り部分に至るまで抗菌仕様の素材を採用しています。病院や介護施設における二次感染のリスクを物理的に低減し、清潔な運用をサポートします。

電源に依存しない確実な接点出力機構

LED表示灯用の電源回路と、信号送出用の接点回路が完全に独立したハイブリッド設計です。万が一の停電や断線で電源供給が途絶えた場合でも、接点出力（呼び出し機能）自体は物理スイッチとして正常に動作するフェイルセーフ構造です。

夜間でも位置がわかる赤色LED表示灯

視認性に優れた赤色LEDを搭載しています。DC12Vを通電することで常時点灯し、夜間や消灯時の暗い室内であっても、ボタンの設置場所を一目で確認できるロケーターとして機能します。

施工性の高い埋込型デザイン

JIS規格の1個用スイッチボックスに適合しており、壁面へのフラットな埋込設置が可能です。厚さ26.5mmのスリムなボディは、既存の施設のリニューアル時でもスムーズに導入いただけます。

幅広いシステムに対応する無電圧接点

出力は汎用性の高い「無電圧a接点（メイク接点）」です。メーカーを問わず、様々なチャンネル表示盤、ナースコールシステム、警報受信機などに接続して運用することができます。

直感的な視認性を追求したカラー設計

緊急時に迷わず操作できるよう、ボタンとひもの握り部分には視認性の高いマンダリンオレンジを採用。清潔感のあるナチュラルホワイトのベースプレートとのコントラストにより、高齢者の方でも認識しやすい配色です。

選定時に評価したい強み

  • 高耐久な物理機構： DIPスイッチ等の複雑な電子部品を排除し、物理的な故障リスクを最小化。
  • 徹底した抗菌対策： パーツごとに最適な抗菌樹脂を使い分け、長期にわたり衛生的に使用可能。
  • 確実な操作フィードバック： 濡れた手でも滑りにくいエラストマ樹脂を握り部分に使用。
  • メンテナンス性： 特殊な設定が不要なため、万が一の交換時も迅速な復旧が可能。

施工・設置ガイド

プロの現場での確実な設置と長期運用のために、以下のポイントを遵守してください。

確認項目 この製品での施工ポイント
設置高さ 床上800〜900mm程度を推奨（転倒時にひもが床付近に届くように調整）。
防水処理 壁面との境目は上部・左右の3辺をシリコンシール。下部は水抜きのため開けておくこと。
配線処理 湿気による腐食を防ぐため、結線部は圧着スリーブ＋防水熱収縮チューブを推奨。
清掃時の注意 洗剤やシャンプーが付着した場合は、劣化を防ぐため速やかに真水で洗い流してください。

配線・端子仕様

芯線色 機能 内容
赤 (Red) 電源 (+) DC12V（表示灯LED用）
黒 (Black) 電源 (-) 0V / GND（表示灯LED用）
黄 (Yellow) 信号出力 無電圧 a接点（1本目）
黄 (Yellow) 信号出力 無電圧 a接点（2本目）

トラブルシューティング

現象 原因 処置
LEDが点灯しない 電源の極性誤り、または断線。 赤(+)・黒(-)の電圧と極性を確認してください。
信号が出っぱなしになる 接点許容容量(50mA)超過による溶着。 本体交換が必要です。直接負荷を駆動させないでください。
ひもが戻らない ボックス内の配線が内部機構に干渉。 一度取り外し、内部の配線の取り回しを整理してください。

製品仕様

項目 内容
品名トイレ・浴室用押しボタン
品番TB-B
電源電圧DC12V
消費電流5mA (通電時)
表示灯通電時 赤色LED点灯
呼出ボタンノンロック式
引きひも約600mm (ノンロック式)
接点出力リアルタイムメイク出力 (a接点)
接点容量: DC12V 50mA 以下
配線方式4芯リード線 (赤:+, 黒:-, 黄:信号×2)
取付方法JIS 1個用スイッチボックス適合
使用可能周囲温度-10℃ 〜 +50℃
防水性能JIS C 0920 IPX5適合 (防噴流形)
質量約100g
付属品皿ネジ M4×30 (2本)
材質プレート:抗菌樹脂 / 操作シート:抗菌PET / ひも:抗菌ナイロン / 握り・パッキン:抗菌エラストマ樹脂
外観色プレート:ナチュラルホワイト / ボタン・握り:マンダリンオレンジ / パッキン:ライトグレー

FAQ

Q：ボタンを押した後、ボタンは押し込まれたまま（ロック）になりますか？ A：いいえ、本製品はノンロック（モーメンタリ）式です。押している間（または引いている間）だけ接点が出力され、離すと自動的に元の位置に戻ります。
Q：DC12Vの電源が確保できない場所でも使用できますか？ A：はい、使用可能です。ただし、赤色の表示灯（LED）は点灯しません。呼び出しボタンおよび引きひもによる接点出力機能は、電源がなくても動作します。
Q：呼び出しボタンを押した時に、LEDが点滅する機能はありますか？ A：いいえ、本機のLEDは「常時点灯」のみです。動作確認用のランプではなく、夜間などにボタンの位置を知らせるためのロケーターランプとして機能します。
Q：シャワーが直接かかる場所に設置しても大丈夫ですか？ A：はい、IPX5（防噴流形）に適合しているため、シャワーの飛沫程度であれば問題ありません。ただし、水没には対応していませんので、浴槽の中などは避けてください。
Q：100Vの回転灯を直接つなげられますか？ A：いいえ、絶対に接続しないでください。本機の接点定格はDC12V 50mA以下です。大きな電流を流すと内部接点が溶着し、故障の原因となります。必ずリレーや制御盤を介してください。
Q：抗菌仕様とのことですが、アルコール消毒は可能ですか？ A：プレートやボタン表面の軽い拭き取りは可能ですが、ひもやパッキンのエラストマ樹脂部分は劣化を早める可能性があるため、中性洗剤を含ませた布での清掃を推奨します。
Q：ひもの長さは調整できますか？ A：標準で600mmですが、現場に合わせて結び目を作るなどで短くすることは可能です。長くしたい場合は、強度の高い紐での交換が必要ですが、防水性の確保に注意してください。
Q：設置に必要なスイッチボックスは何ですか？ A：JIS規格の「1個用スイッチボックス」に適合しています。壁埋込工事の際は、一般的なスイッチ用ボックスをご用意ください。
Q：信号線（黄色）に極性はありますか？ A：いいえ、無電圧接点ですので極性はありません。2本の黄色線をシステムの入力端子に接続してください。
Q：屋外で使用できますか？ A：屋内用です。IPX5の防水性はありますが、直射日光による劣化や氷結の恐れがあるため、屋外での設置は推奨しておりません。
