TAKEX 防犯機器パッシブセンサー屋内・壁面専用

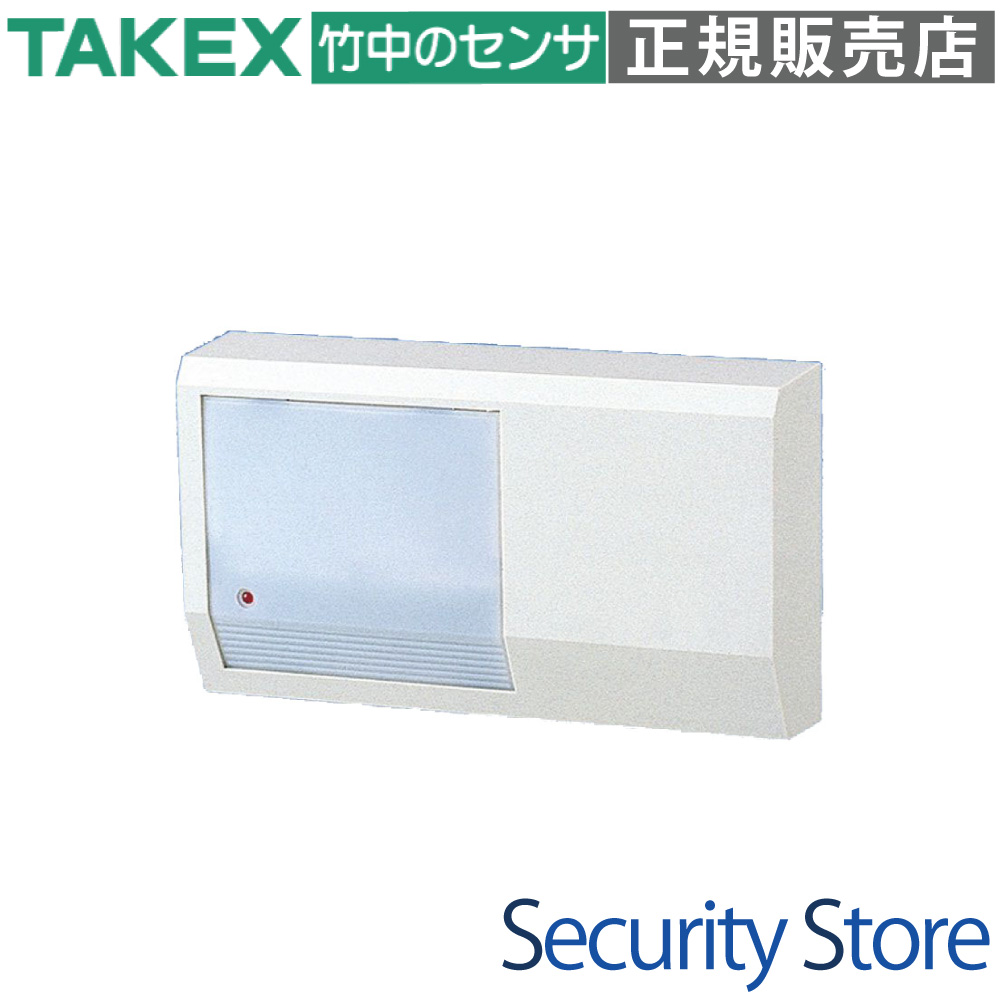

PA-9340 パッシブセンサーロングエリア

PA-9340は、最長20mに及ぶ長距離警戒に特化した屋内壁面専用のパッシブセンサー（PIR）です。人体から放射される遠赤外線の微小な温度変化を検知し、長い廊下や通路、大規模施設における直線的な侵入を高精度で捕捉します。

型番： PA-9340
製品名： パッシブセンサーロングエリア
方式 / カテゴリ： パッシブインフラレッド方式
主な用途： 廊下、通路、外周沿いの屋内境界線などの長距離警戒
設置場所 / 対応環境： 屋内専用 / 壁面・柱取付（天井取付不可）
電源： DC10.5V〜30V(極性あり)

資料ダウンロード

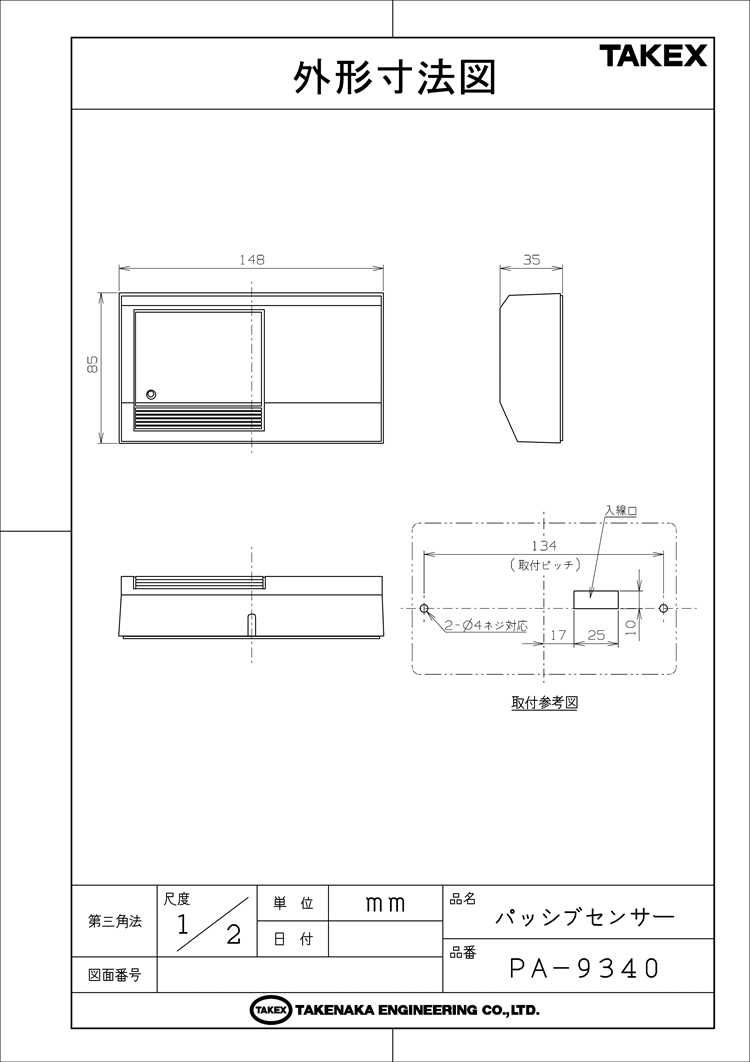

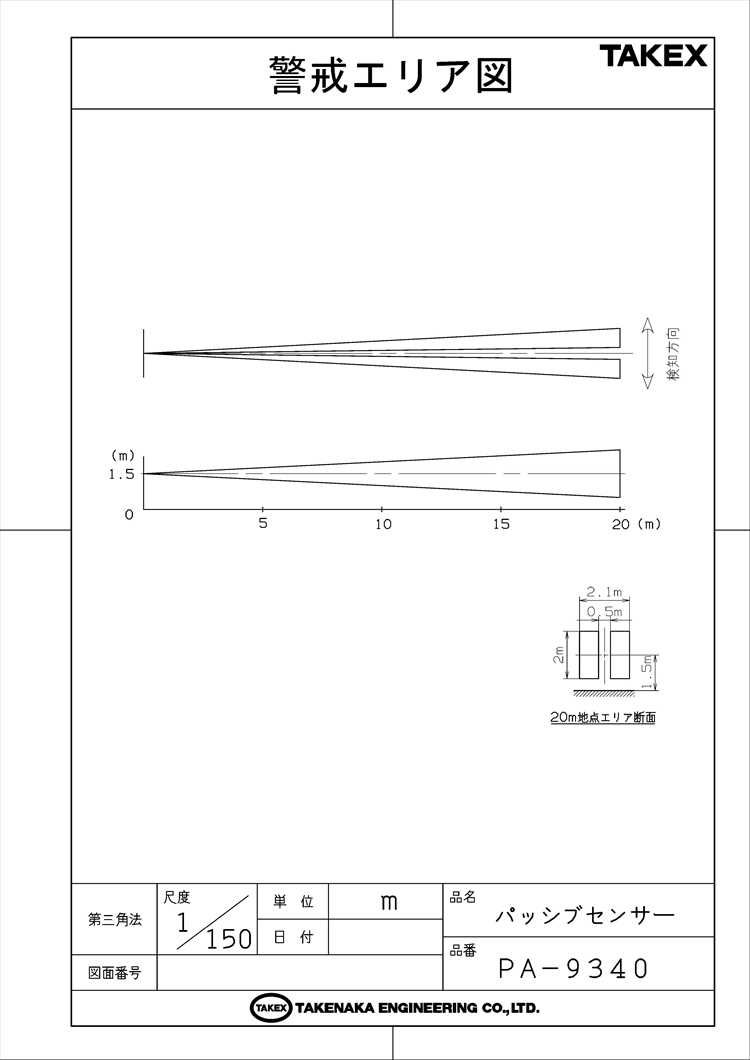

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや学校の長い廊下の監視
大規模倉庫や工場における直線通路の警戒
建物の外周沿いの屋内境界線の防犯
ピンポイントで奥まで監視したい特定区画の防犯

導入前に確認したいポイント

屋内専用です（屋外には設置できません）
壁面・柱取付専用です（天井には取付できません）
ガラス等の透明な遮蔽物越しには検知できません
空調の風が直接当たる場所や直射日光が入る場所は避けてください

特長

超長距離・高精度の検知性能

最長20mに及ぶ長距離警戒に特化した光学系を搭載しています。専用のパラボラミラーによって微弱な赤外線エネルギーをロスなく集光し、2本（1対）の鋭角で長大なセンシティブゾーンを形成します。直線的で長距離の侵入検知において極めて高い捕捉率を誇ります。

スリムアンドコンパクトなデザイン

壁や柱に取り付けても違和感のないスリムでコンパクトな筐体設計です。目立たせずに高度な防犯環境を構築することが可能です。

確実なメンテナンス性

適正感度にセットされているため、面倒な感度調整は不要です。モニター用チェックピンを備えており、テスターを用いて感度レベル（受光レベル）の電圧を直接モニタリングできるため、精密な自己診断や保守点検が容易に行えます。

    選定時に評価したい強み
    外乱光ノイズキャンセル技術： 窓からの環境光反射や電磁波など、非生体由来のエネルギー変動に対して高い耐性を持ち、誤報を最小限に抑制します。
ステルス運用機能： ウォークテストプラグを引き抜くことで、動作表示灯（赤色LED）を消灯させることが可能。侵入者にセンサーの存在や検知タイミングを悟らせません。
タンパー機能搭載： カバーが外されると即座に接点がオープンになり、破壊工作を企てる事前準備の段階で発報させることが可能です。
ツイン素子採用： センサーの生命ともいうべき感熱素子には信頼性の高いツインタイプを装備しています。



施工・設置ガイド

PIRセンサーの特性上、設置環境の選定がシステムの信頼性に直結します。以下の点に注意して施工を行ってください。

ベースの固定は付属のタッピングビスを使用し、振動のない強固な壁面や柱に確実に行ってください。

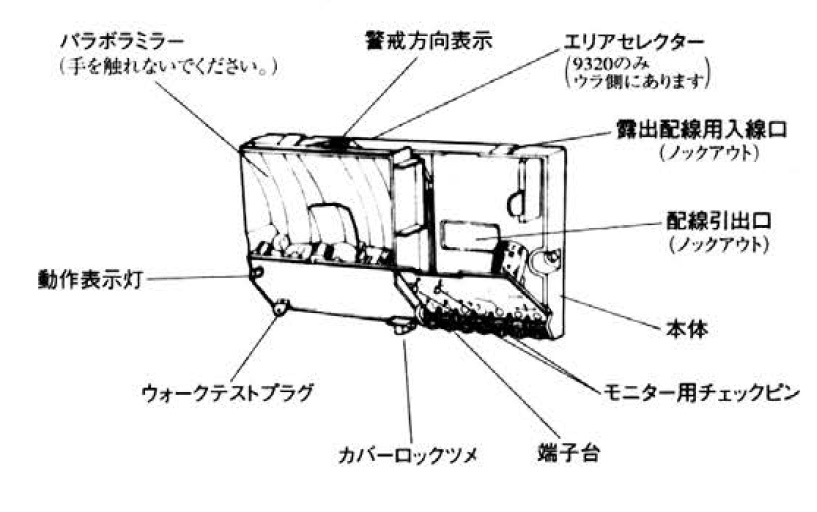

背面の「露出配線用入線口」または「配線引出口」から引き込む際は、虫や隙間風の侵入を防ぐため、必要に応じてパテ等で封印処理を行うことを推奨します。
内部の「パラボラミラー」には絶対に素手で触れないでください。指紋の油分が付着すると赤外線の反射率が低下し、検知距離が極端に短くなる原因となります。
ロングレンジ専用設計のため、エリアセレクターや感度調整ボリューム等の可動部品はありません。

LED表示や動作状態

内部の動作表示灯（赤色LED）のステータスは以下の通りです。

ステータス	LEDの挙動	詳細とシステムの内部状態
ウォームアップ	点灯（不安定）	電源投入直後から約1分間。内部回路のコンデンサ充電と温度補償回路が安定するまでの待機時間。この間、接点が出力されたままになる場合がありますが異常ではありません。
検知状態	点灯（約2〜5秒間）	センシティブゾーンを人体が横切り、規定の赤外線変化量を検知した状態。同時に端子台の警報出力リレーが作動します（ウォークテストプラグ装着時のみ点灯）。
待機・非検知	消灯	エリア内に動体がない正常な監視状態。
ステルスモード	常時消灯	ウォークテストプラグを引き抜いた状態。侵入者にセンサーの存在や検知タイミングを悟らせないための実運用時の基本設定です。

配線・端子仕様

端子	名称	電気的仕様と役割・接続先
?	電源 (+)	DC10.5V 〜 30V（有極性）／受信機・コントローラーのDC電源出力(+)へ
?	電源 (-)	消費電流：最大25mA（DC12V警戒時）／受信機・コントローラーのDC電源出力(-)へ
?	COM	無電圧リレー接点共通（コモン）／警報入力ライン（COM）へ
?	N/C	警報出力（b接点：ノーマルクローズ）／検知時および電源断時に「開（オープン）」
?	N/O	警報出力（a接点：ノーマルオープン）／検知時に「閉（クローズ）」
?	タンパー	無電圧接点 1b（ノーマルクローズ）／24時間監視のタンパー（防破壊）ラインへ
?	タンパー	接点容量：30V (AC/DC) / 0.5A／カバーを外すと「開（オープン）」

※警報出力、タンパー出力ともに接点容量は 30V (AC/DC) 0.5A（抵抗負荷）です。直接サイレンを鳴らすなどの大容量負荷を接続すると内部リレーが溶着しますので、必ず中継リレーを使用してください。

推奨配線距離

使用電線のサイズ	DC12V 供給時の最大距離	DC24V 供給時の最大距離
0.3mm? (直径 φ0.65)	250m まで	2,600m まで
0.5mm? (直径 φ0.8)	450m まで	4,300m まで
0.75mm? (直径 φ1.0)	700m まで	6,500m まで

※同一回線上に複数台（N台）並列接続する場合、上記の最大配線距離を「N」で割った数値が限界長となります。

トラブルシューティング

発生現象	推定される原因と対処法
全く動作しない（LED点灯せず、出力なし）	電源の未供給や電圧降下が疑われます。端子?-?間の電圧がDC10.5V以上あるか確認してください。電源投入後約1分間はウォームアップ中のため動作しません。
歩行テストでLEDは点灯するが、受信機が鳴らない	警報出力ラインの断線・接触不良、または受信機側の設定ミスの可能性があります。センサー端子?-?の導通状態が切り替わるかテスターで確認してください。
誰もいないのに頻繁に発報する（誤報）	急激な温度変化（エアコンの風）や、揺れる物体（カーテン等）がエリア内にないか確認してください。動力線からの誘導ノイズの場合は配線経路を分離してください。
目の前を歩いても検知しにくい（失報・感度低下）	前面カバーの汚れが疑われます。少量の石鹸水を含ませた柔らかい布で清掃してください（溶剤は使用禁止）。内部ミラーに指紋等の汚れがある場合は機器交換を推奨します。

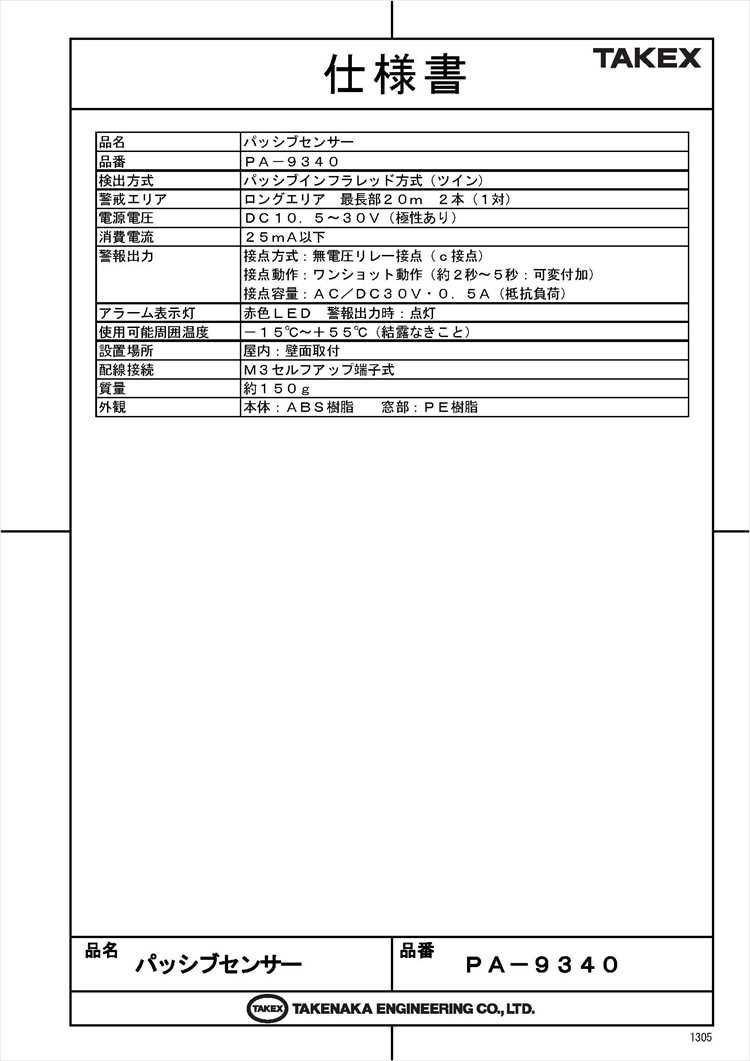

製品仕様

項目	内容
品番	PA-9340
検出方式	パッシブインフラレッド方式
警戒エリア	ロングエリア最長部20m 2本(1対)
電源電圧	DC10.5V〜30V(極性あり)
消費電流	25mA以下
警報出力	接点方式:無電圧リレー接点(c接点) 接点動作:ワンショット動作(約2〜5秒:可変不可) 接点容量:AC/DC30V・0.5A(抵抗負荷)
アラーム表示灯	赤色LED 警報出力時:点灯
使用可能周囲温度	-15℃〜+55℃(結露なきこと)
設置場所	屋内:壁面取付
配線接続	M3セルフアップ端子式
質量	約150g
外観	樹脂

FAQ

Q：PA-9340は屋外に設置できますか？ A：いいえ、屋内専用です。防水・防滴構造ではないため、屋外や直接雨水がかかる場所への設置は故障の原因となります。

Q：天井に取り付けることは可能ですか？ A：いいえ、壁面または柱への取付専用として光学設計されています。天井に取り付けるとセンサーが適切に人体を捉えられず、著しい感度低下を引き起こします。

Q：PA-9340の最大検知距離はどのくらいですか？ A：ロングレンジ警戒型のため、最大で最長部20mまで検知可能です。

Q：設置後に検知エリアの調整や変更はできますか？ A：本機は20mの長距離において極限まで光学的なズレを排除するため、工場出荷状態で最適なパラボラ焦点が完全に固定されています。そのため、エリアセレクターなどの調整機構はありません。

Q：実運用時にLEDランプを消灯したままにできますか？ A：はい、内部のウォークテストプラグを引き抜くことで、動作表示灯（赤色LED）を常時消灯させるステルスモードでの運用が可能です。

Q：ガラス窓越しに屋外の動体を検知できますか？ A：検知できません。センサーの前面にガラスやアクリル板などの透明な遮蔽物がある場合、可視光は通しますが人体が発する遠赤外線は透過しないため反応しません。

Q：エアコンの風が当たる場所に設置しても問題ありませんか？ A：気流による急激な温度変化を動体として誤認し、誤報の原因となるため、エアコンやヒーターの吹き出し口付近への設置は避けてください。

Q：複数台を同一回線に接続する場合の配線距離はどう計算しますか？ A：使用する電線の太さと供給電圧ごとの最大配線距離を、接続する台数（N）で割った数値が限界長となります。

Q：清掃などでセンサー内部のミラーに触れても大丈夫ですか？ A：絶対に素手で触れないでください。指紋の油分や汚れが付着すると、赤外線の反射率が著しく低下し、検知距離が極端に短くなります。

Q：カバーを取り外された時に警報を出すことはできますか？ A：可能です。タンパー機能を搭載しており、カバーが外されると接点がオープンになります。この回線を受信機の24時間警戒ループに接続して監視できます。
