マグネットスイッチ防犯センサーリード線式露出型 TAKEX

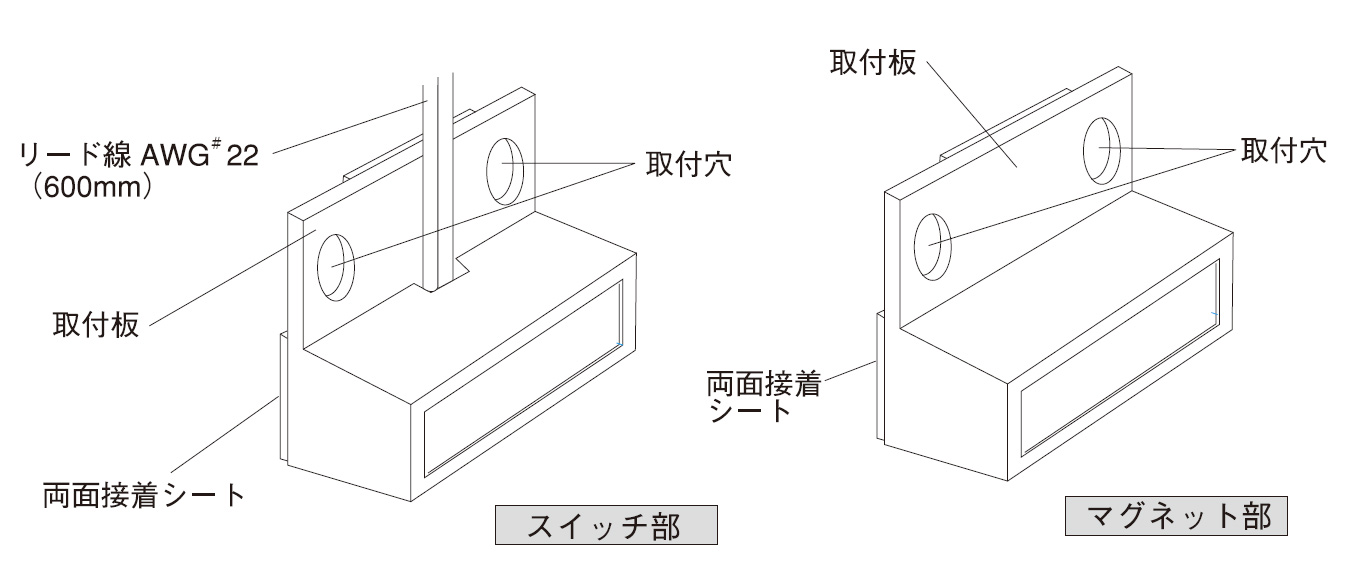

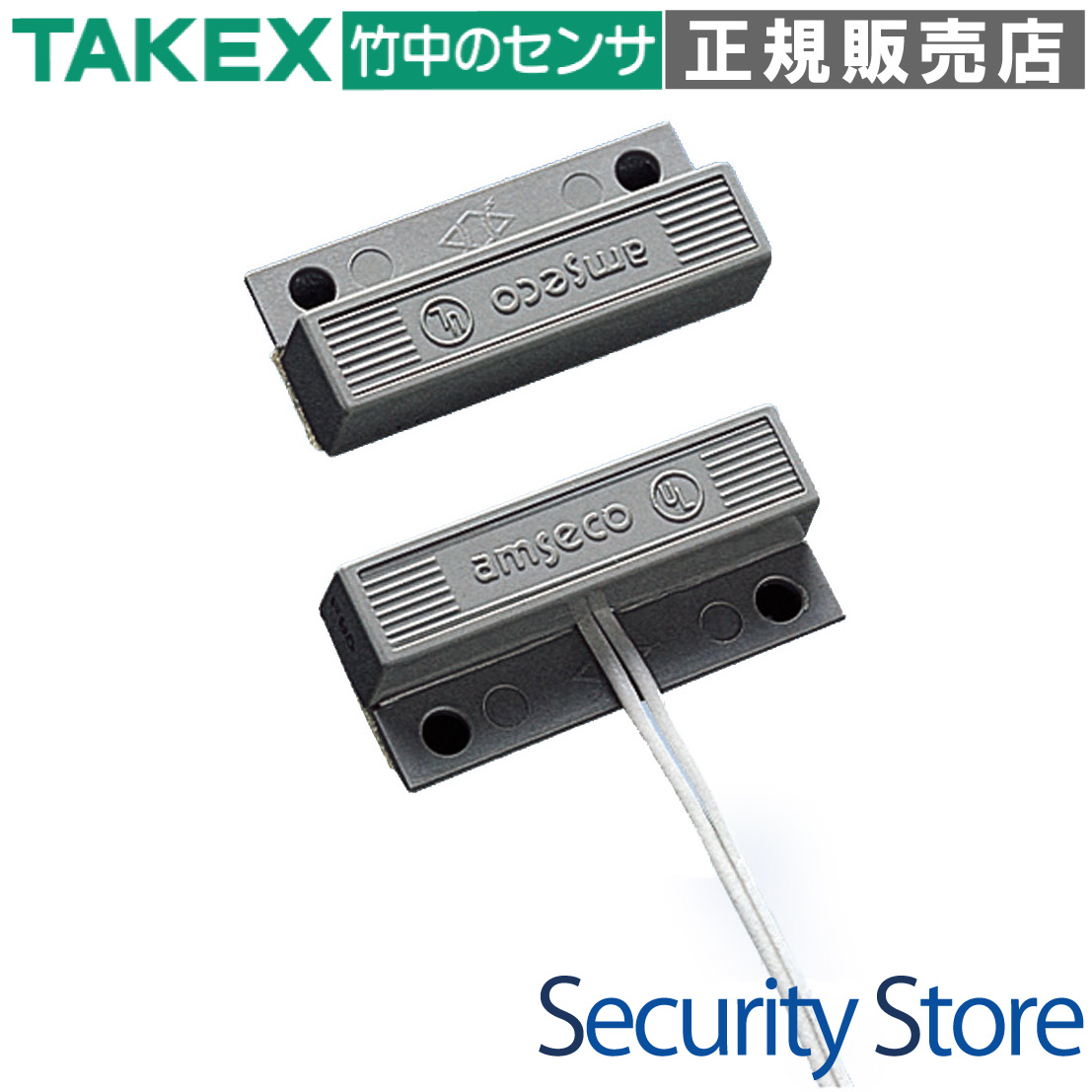

小型マグネットスイッチ AMS-10C

AMS-10Cは、端子金具を排しリード線直出し仕様にすることで、圧倒的な小型化を実現した露出型マグネットスイッチです。

アルミサッシや木製ドアなど、スペースが限られた場所への設置に最適で、セキュリティシステムや自動制御の開閉検知デバイスとして高い信頼性を誇ります。電源不要のパッシブ設計により、導入コストと運用負荷を最小限に抑えます。

型番： AMS-10C
方式： 高信頼性磁気リードスイッチ方式
主な用途： ドア・窓の開閉検知、セキュリティシステムの端末センサー
設置場所： 屋内（露出設置）
特長： 60cmリード線付き、小型・薄型設計、ハイブリッド固定対応

資料ダウンロード

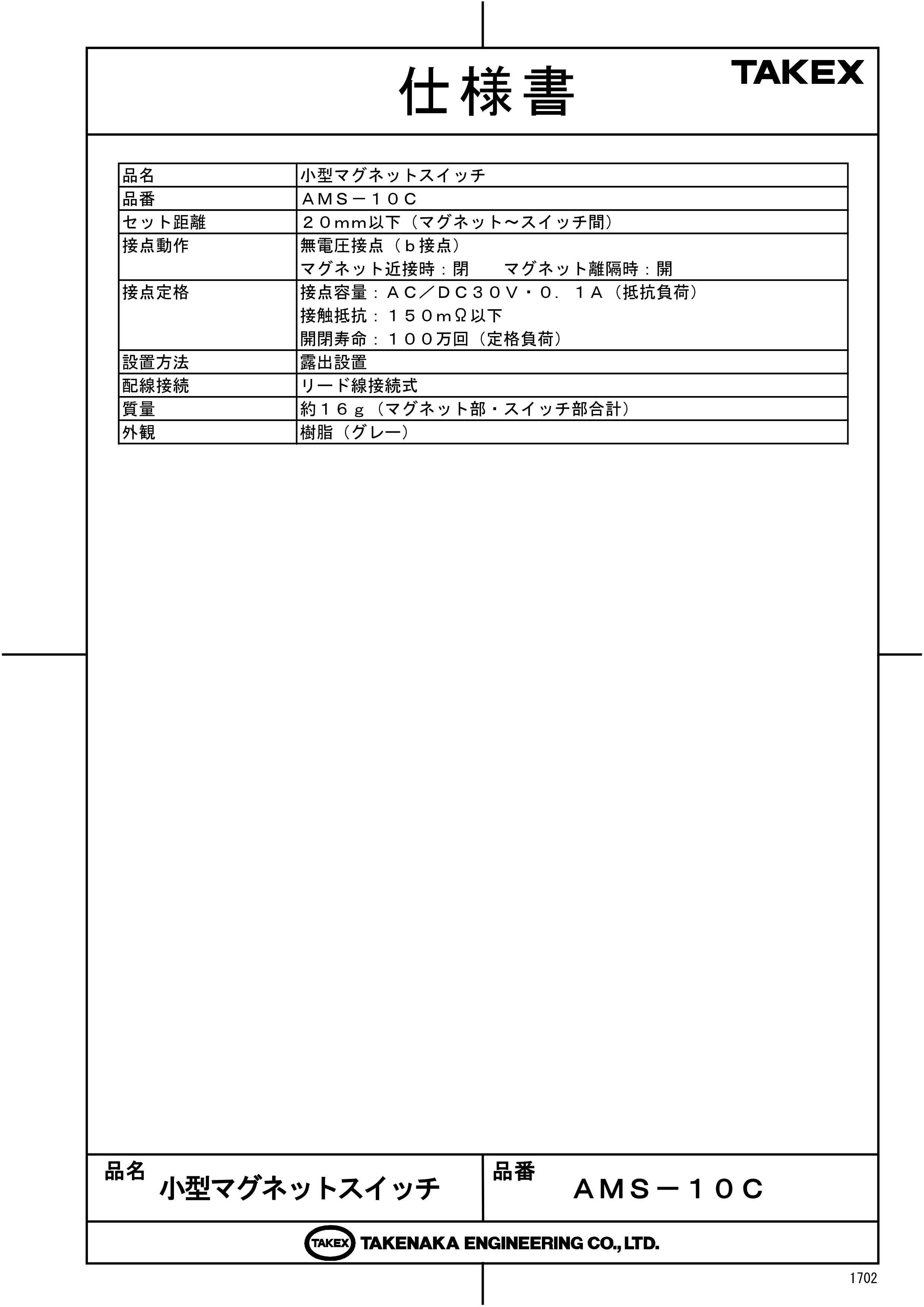

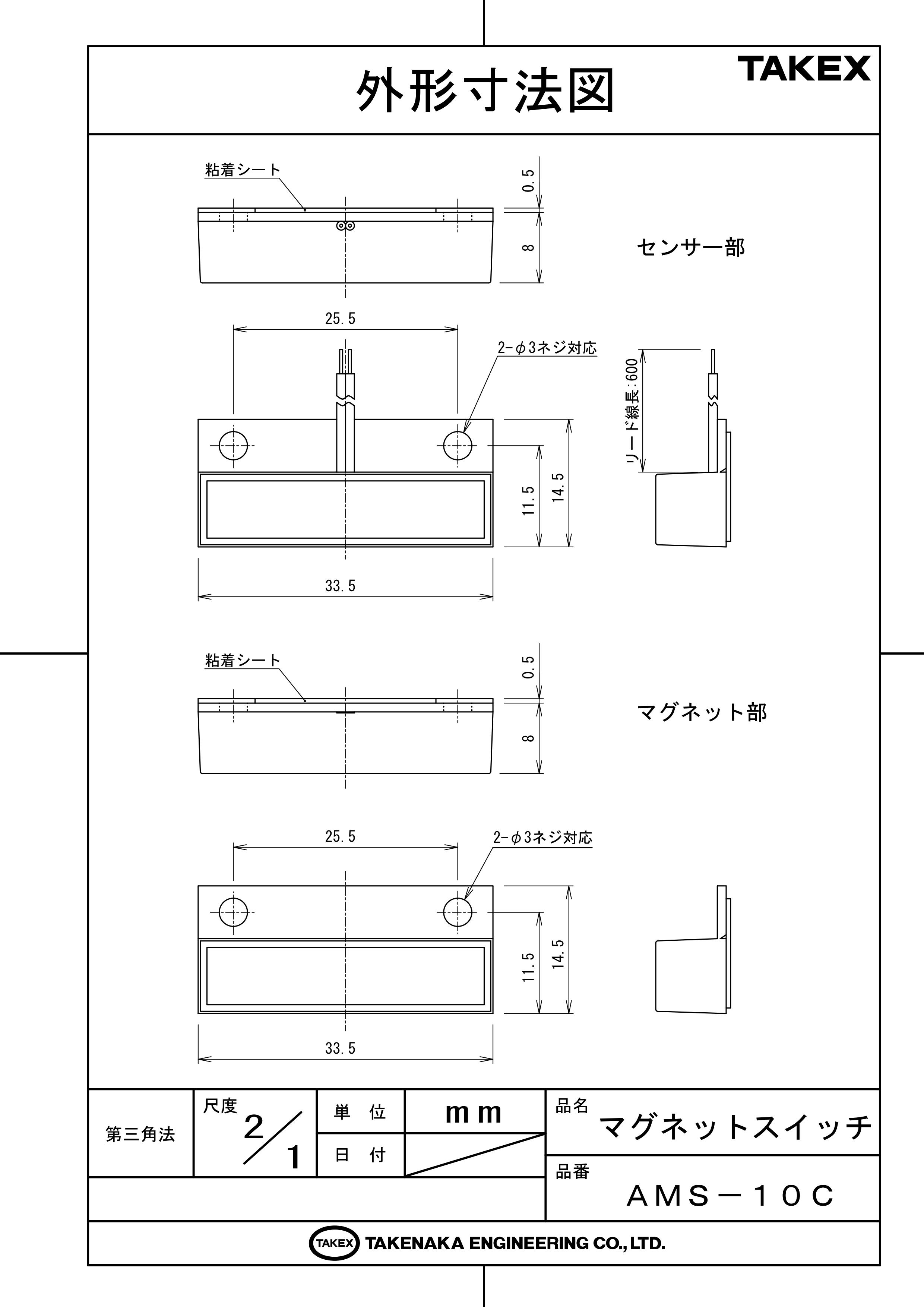

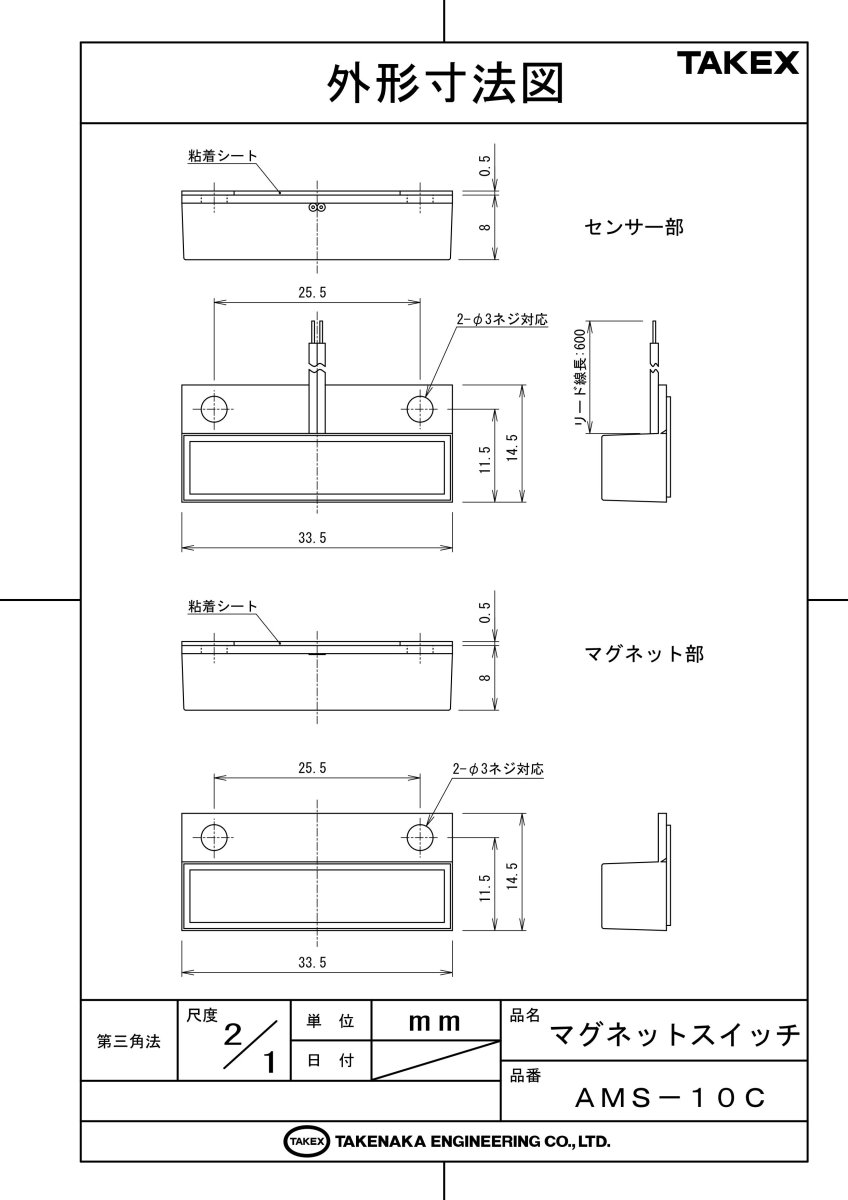

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）取付方法ガイド（PDF）

この製品が向いている用途

オフィス・店舗の出入り口監視
一般住宅の窓・勝手口の防犯
重要区画のドア開閉ログ収集
機器筐体の蓋やパネルの開放検知

導入前に確認したいポイント

取付面はフラットか（接着かビスか）
設置対象が鉄製ドアではないか
接点負荷が定格（30V/0.1A）以下か
動作距離（20mm以内）を確保できるか

特長

端子金具を排除した超小型・薄型設計

従来の端子式からリード線式に変更することで、本体の厚みをわずか8mmに抑えました。建築意匠を損なわず、アルミサッシの狭い枠など、従来のスイッチでは設置が難しかった隙間にもスマートに収まります。

施工効率を高める60cmの長尺リード線

本体から60cmのリード線（AWG 22）が直出しされているため、取付後の配線作業が容易です。天井裏や配管内への接続点まで余裕を持って引き回せるため、無理な姿勢での作業を軽減し、施工時間を短縮します。

現場に合わせて選べるハイブリッド固定方式

裏面には高性能アクリル系両面接着シートが貼付済みで、フラットな面には即座に貼付可能です。また、付属の取付板を使用すればビス固定にも対応。凹凸のある壁面や剥がれやすい塗装面など、あらゆる現場環境に適応します。

高信頼性リードスイッチ・テクノロジー

不活性ガスとともに封入されたリード接点を採用。酸化や湿気の影響を遮断し、長期間にわたり安定した接触抵抗（150mΩ以下）を維持します。100万回の開閉寿命（定格負荷時）を誇る、プロ仕様の耐久性です。

自由度の高いカスタマイズ（取付板の切離し）

接着固定のみで設置する場合、取付板をニッパー等で切り離すことで、さらに設置面積を小さくすることが可能です。極限まで存在感を消したいミニマルな設置ニーズにも応えます。

電源不要のパッシブ動作

磁石の力のみで接点を駆動させるため、センサー自体への電源供給が不要です。省電力性が求められるワイヤレス送信機との組み合わせや、多数のセンサーを直列に繋ぐセキュリティループの構築に最適です。

    選定時に評価したい強み
    施工性： 60cmの余裕あるリード線により中継作業がスムーズ。
意匠性： 幅33.5mm・厚さ8mmのコンパクトボディで目立たない。
汎用性： N.C.（b接点）出力により、標準的な警報パネルにそのまま接続可能。
信頼性： ガス封入接点による高耐環境性と100万回の長寿命設計。



設置・施工ガイド

マグネット部とスイッチ部を、ドアが閉まった状態で20mm以内に近接させて設置します。鉄製ドアに設置する場合は、磁力線が吸収されるため、スペーサー等を用いて磁性体から離して取り付けてください。

確認項目	詳細と対策
動作距離（ギャップ）	20mm以内に設定。離れすぎると接点が不安定になります。
鉄製扉への取付	磁気干渉によりセット距離が短くなるため、非磁性体スペーサーを推奨。
配線接続	AWG 22リード線をハンダあげまたは圧着端子で確実に中継してください。
接着面の処理	両面テープ使用時はIPA等で必ず脱脂清掃を行ってください。

トラブルシューティング

現象	考えられる原因	処置
ドアを閉めても「閉」にならない	セット距離が20mmを超えている	マグネットとスイッチをより近づけて再固定する。
鉄扉で動作が不安定	扉への磁力逃げ（磁気シールド）	スペーサーを挟み、扉から5mm程度浮かせて設置する。
ドアを開けても「開」にならない	接点の溶着（過電流）	定格以上の負荷を確認。本体を交換し、保護リレーを導入する。
強風で誤報が発生する	ドアのガタツキ（遊び）	戸当たりクッションの追加、またはマグネットの位置調整を行う。

製品仕様

項目	内容
品名	小型マグネットスイッチ
品番	ＡＭＳ－１０Ｃ
セット距離	２０ｍｍ以下（マグネット〜スイッチ間）
接点動作	無電圧接点（ｂ接点／N.C.）マグネット近接時：閉　マグネット離隔時：開
接点定格	接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）接触抵抗：１５０ｍΩ以下開閉寿命：１００万回（定格負荷）
設置方法	露出設置（接着またはネジ固定）
配線接続	リード線接続式（AWG 22、約600mm）
質量	約１６ｇ（マグネット・スイッチ部合計）
外観材質	ABS樹脂（グレー）
外形寸法	W33.5 × H11.5(取付板込14.5) × D8 mm

FAQ

Q：鉄製のドアに取り付けることはできますか？ A：可能です。ただし、鉄扉は磁力を吸収するため検知距離が短くなります。動作が不安定な場合は、厚さ5mm程度のプラスチックスペーサーなどを挟んで浮かせて設置してください。

Q：電源は必要ですか？ A：いいえ、電源は不要です。磁力によって接点を物理的に開閉させるパッシブ方式のため、配線のみで使用可能です。

Q：リード線の長さは変更できますか？ A：製品標準で約60cmのリード線が付いています。それ以上の長さが必要な場合は、市販の警報用電線を中継して延長してください。

Q：屋外で使用できますか？ A：本製品は屋内用です。直接雨がかかる場所や、極端に湿度の高い環境での使用は避けてください。

Q：接着テープだけで落下の心配はありませんか？ A：強力なアクリル系両面テープを採用していますが、油分や水分があると剥離の原因となります。施工前に必ず脱脂を行ってください。剥がれやすい塗装面や凹凸面にはビス固定を推奨します。

Q：a接点（普段開いていて、近づくと閉じる）タイプはありますか？ A：AMS-10Cはb接点（近づくと閉じる、離れると開く）専用です。セキュリティ用途では断線検知が可能なb接点が標準となります。

Q：ビス固定用のネジは付属していますか？ A：基本セットには含まれていない場合があります。Φ3mm程度のタッピングネジを別途ご用意ください。

Q：接点容量の30V 0.1Aを超えて使用するとどうなりますか？ A：内部のリードスイッチが溶着し、ドアを開けても「閉」のままになる故障（失報）の原因となります。必ず定格内でご使用ください。

Q：複数のドアを1つの警報入力にまとめられますか？ A：はい、本製品を直列に繋ぐことで、いずれか1つのドアが開いた際に応答するループ回路を構成できます。

Q：取付板はどのように切り離せばよいですか？ A：ニッパー等で簡単にカットできます。カット後は、断面が取付面と干渉しないよう平らに処理してください。
