竹中エンジニアリング (TAKEX) マグネットスイッチ C接点出力 埋込型 防犯・セキュリティ

AMS-25B 埋込型マグネットスイッチ

AMS-25Bは、建築美観を損なわない完全埋込型のマグネットスイッチです。C接点出力を備え、防犯監視だけでなく来客チャイムや設備制御まで幅広く対応。磁気リードスイッチ方式による非接触検知により、100万回の長寿命と高い信頼性を実現しています。

  • 型番： AMS-25B
  • 製品名： マグネットスイッチ（埋込型・C接点モデル）
  • 出力形式： 無電圧C接点（切替接点）
  • 主な用途： 扉・窓の開閉検知、侵入監視、来客告知、照明制御の連動
  • 設置場所： 屋内（扉・枠への埋込設置）
  • 特長： φ19mmのコンパクト設計、高耐久磁気リードスイッチ採用

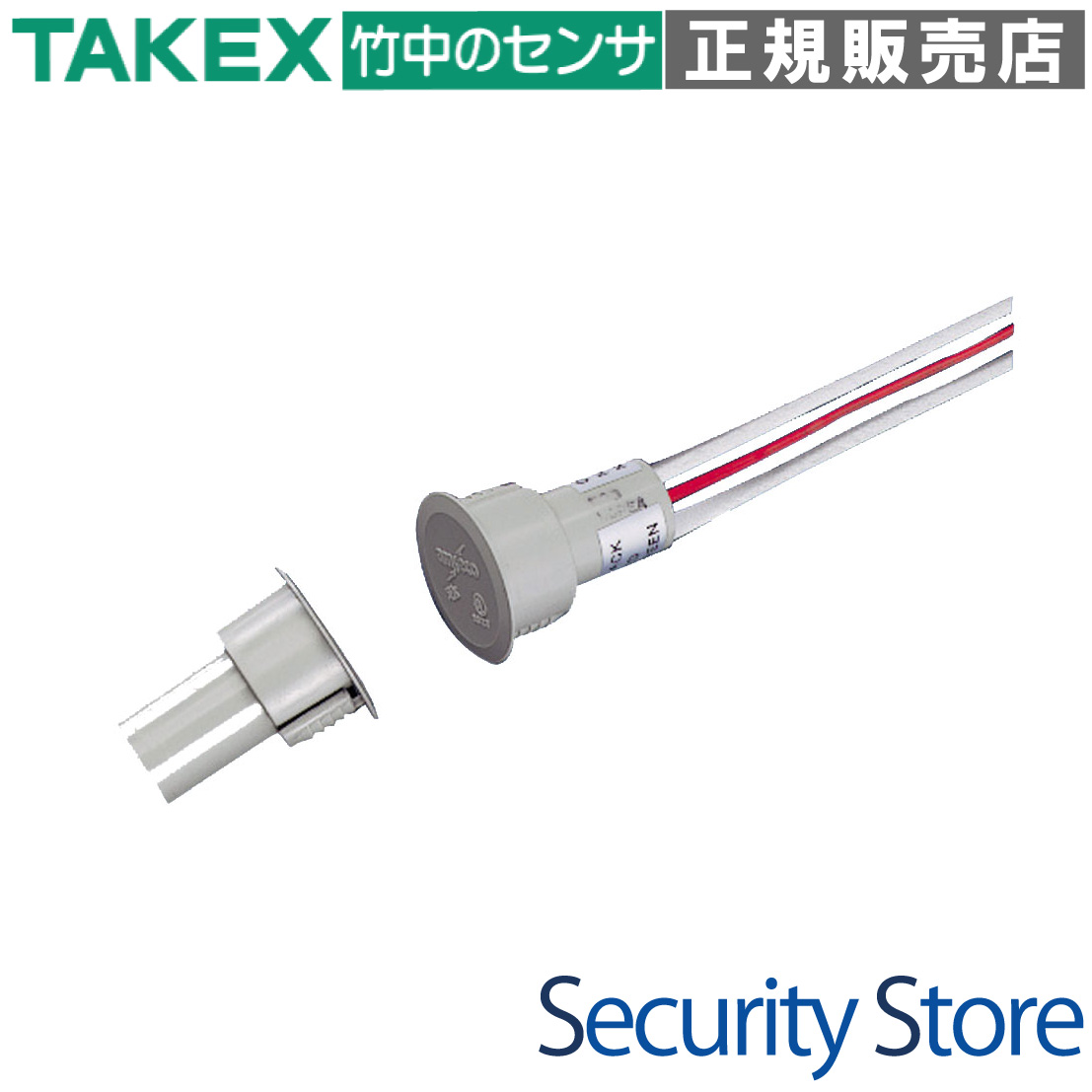

AMS-25B マグネットスイッチ 製品画像

資料ダウンロード

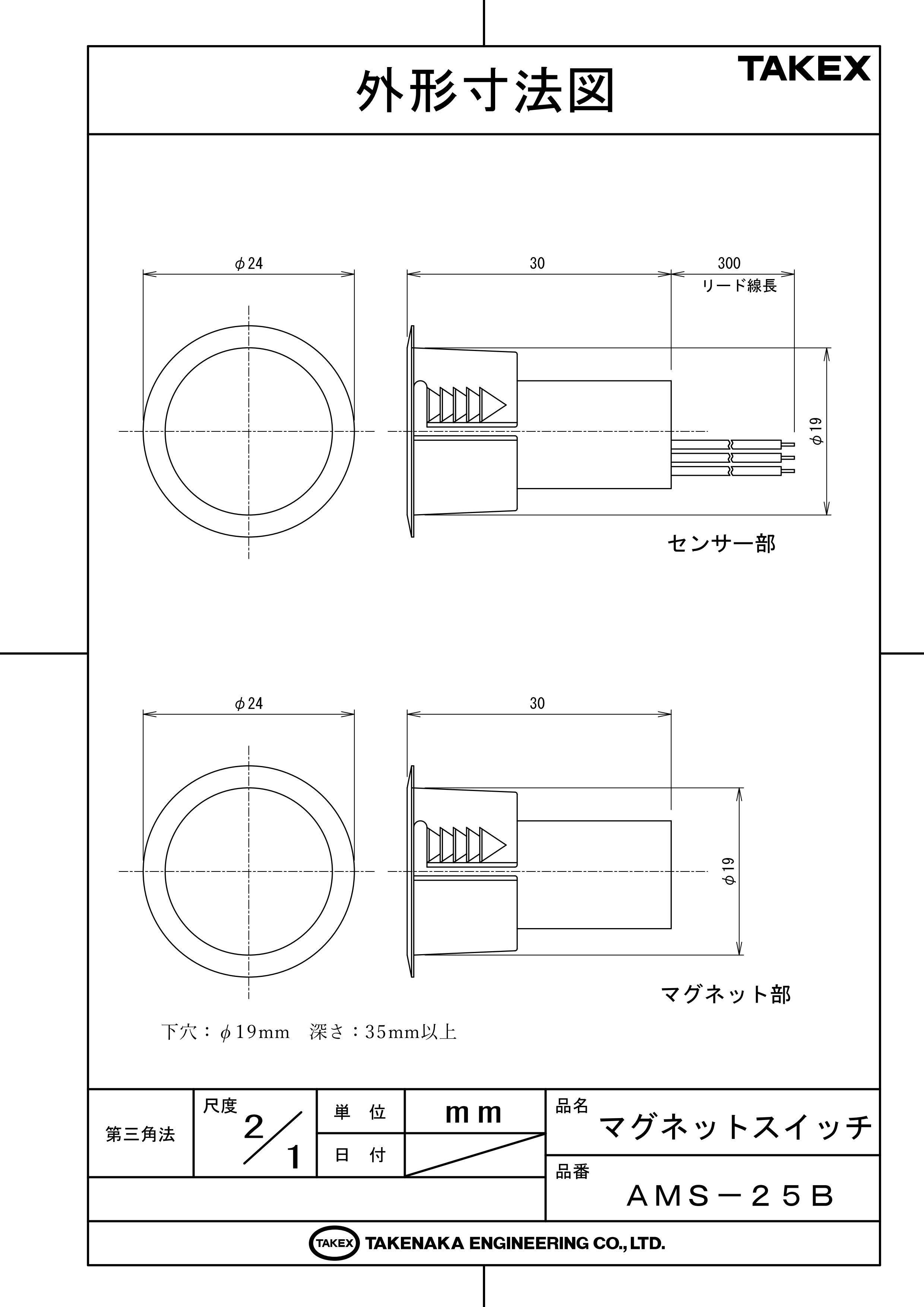

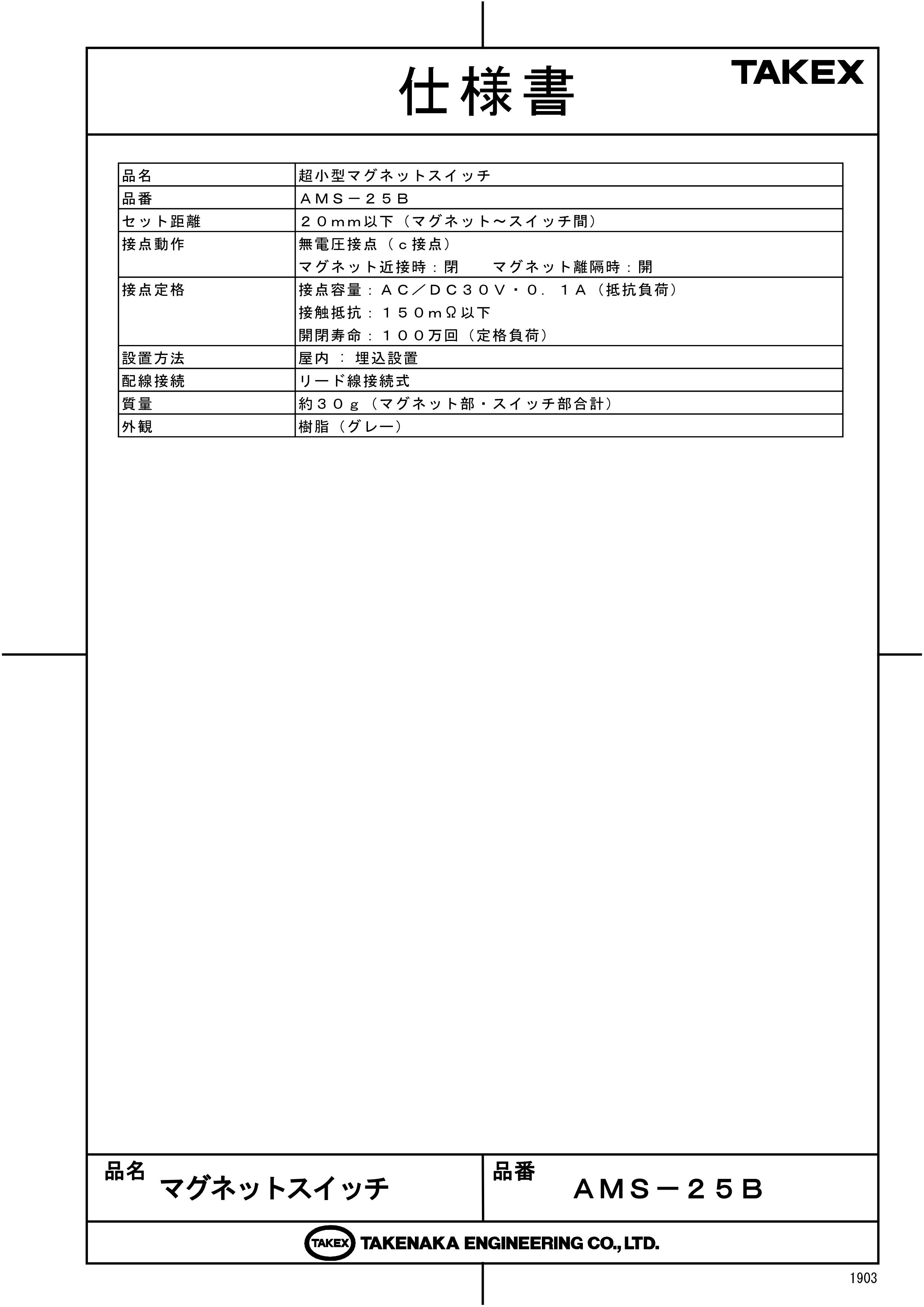

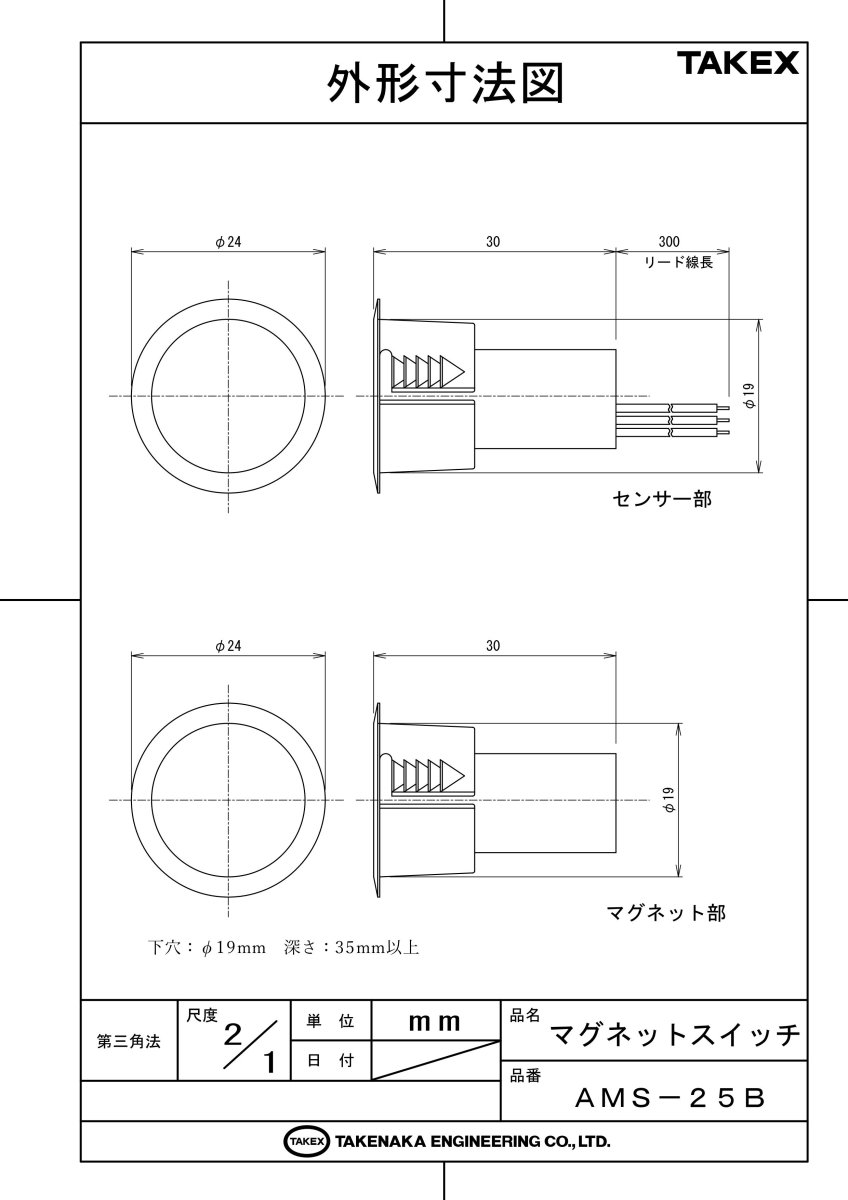

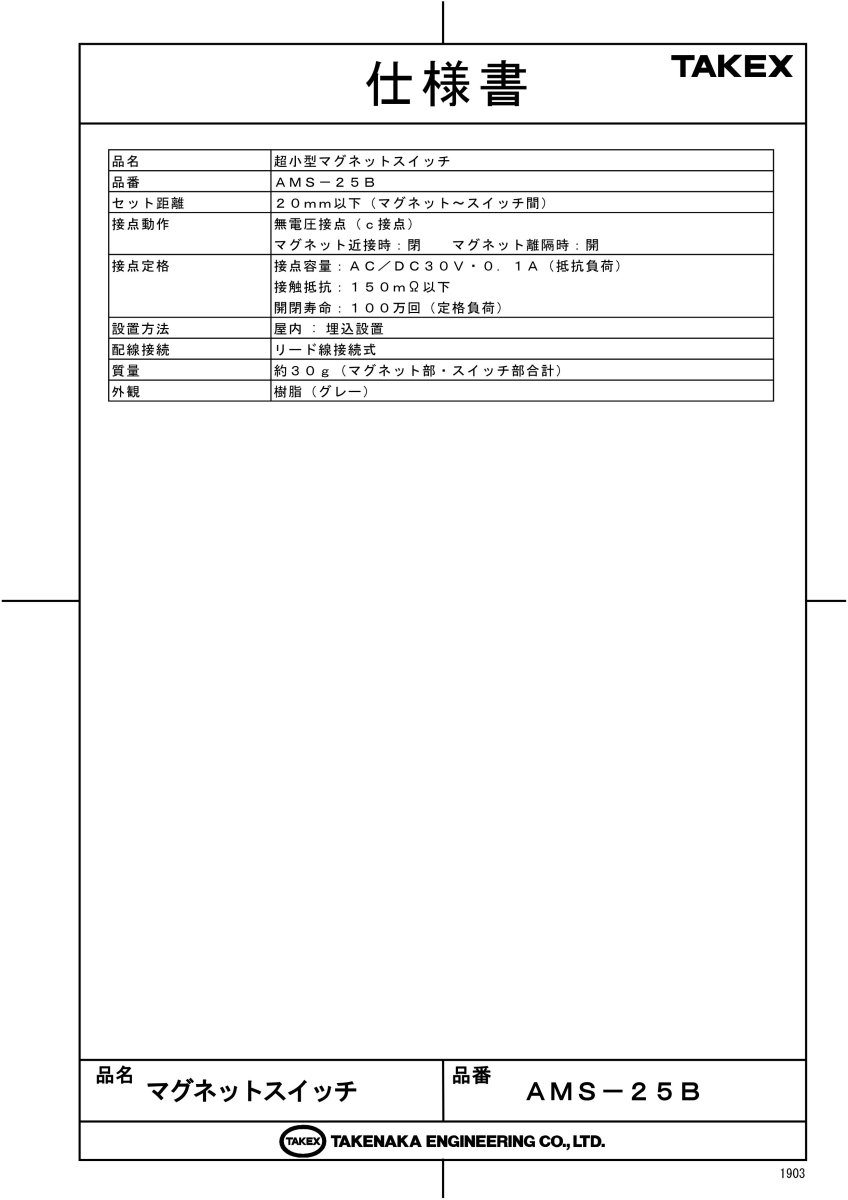

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法ガイド（PDF）

この製品が向いている用途

  • オフィスや店舗の隠蔽防犯配線
  • 高級建築物など美観を重視する現場
  • 扉の開閉に連動したチャイム・照明制御
  • 複数のシステムに信号を送る冗長化監視

導入前に確認したいポイント

  • 扉と枠にφ19mm、深さ35mm以上の穿孔が可能か
  • 鉄扉・鉄枠の場合は動作距離が短くなる可能性
  • 誘導負荷（サイレン等）を直接接続しない（リレー要）
  • リード線3本（赤・黒・緑）の入線スペースの確保

特長

建築美観を損なわない完全埋込設計

直径φ24mmのフランジ部以外はすべて扉や枠の中に隠蔽されるため、スイッチの存在を感じさせません。意匠性の高い空間や、スイッチへの悪戯・破壊を防ぎたい環境に最適です。

多様な制御を可能にするC接点（切替接点）出力

一般的なb接点（常時閉）に加え、a接点（常時開）も備えたC接点を採用。セキュリティシステムへの接続と同時に、来客告知用のチャイムや照明点灯のトリガーとしても活用できます。

磁気リードスイッチ方式による非接触検知

内部に磁気により駆動するリードスイッチを封入。物理的な摩耗がない非接触方式のため、機械的なスイッチに比べて故障が少なく、長期間にわたり安定した動作を維持します。

不活性ガス封入による100万回の長寿命設計

接点部は不活性ガスとともにガラス管内に密閉されています。酸化や湿気、粉塵の影響を一切受けないため、定格負荷時で100万回という極めて高い開閉耐久性能を誇ります。

施工を容易にするφ19mmコンパクトハウジング

本体は埋込部直径φ19mm、長さ30mmと非常にコンパクト。木製扉だけでなく、アルミ枠など狭いスペースへの穿孔・設置にも柔軟に対応できる設計です。

外部干渉に強い隠蔽設置のメリット

スイッチが外部に露出しないため、意図的な取り外しや配線の切断といった「タンパー攻撃」に対して物理的に高い防御能力を発揮します。

3芯リード線による柔軟なシステム連携

共通線(COM)、常時閉(N.C.)、常時開(N.O.)の3本のリード線が直出しされており、コントローラーの仕様や現場の運用目的に合わせて配線のみで動作論理を切り替えられます。

優れた耐環境性を備えたグレー樹脂ハウジング

絶縁性と耐久性に優れた樹脂製ハウジングを採用。経年劣化に強く、長期間の使用においても絶縁性能を損なうことなく安全に運用可能です。

選定時に評価したい強み

  • 汎用性の高さ： セキュリティから設備制御まで1台でカバー。
  • 抜群の耐久性： 100万回の動作試験をクリアした信頼のTAKEX品質。
  • 隠蔽性： 埋込により美観を維持しつつ、物理的破壊も防止。
  • メンテナンス性： 接点の劣化が極めて少ない非接触構造。

施工・設置ガイド

埋込型スイッチの施工は穿孔精度が重要です。以下の手順と注意点を厳守してください。

確認項目 施工上の注意点・考え方
穿孔サイズ φ19mmのドリルを使用し、深さ35mm以上を確保してください。
挿入方法 叩き込み厳禁。リードスイッチが破損します。手でスムーズに入るよう穴を調整してください。
動作距離 スイッチ部とマグネット部は20mm以内に配置してください（鉄製扉の場合は10mm以下推奨）。
アライメント 両者の中心軸が一致するように設置してください。中心がずれると動作距離が著しく短くなります。

配線・端子仕様

リード線の色の組み合わせによって、動作論理を決定します。

リード線の組み合わせ マグネット近接時（扉閉） マグネット離隔時（扉開） 主な用途
黒 (COM) － 緑 開路（オープン） 閉路（ショート） セキュリティ、侵入監視
黒 (COM) － 赤 閉路（ショート） 開路（オープン） 来客チャイム、照明制御

製品仕様

項目 内容
品名 超小型マグネットスイッチ
品番 ＡＭＳ－２５Ｂ
セット距離 ２０ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｃ接点）

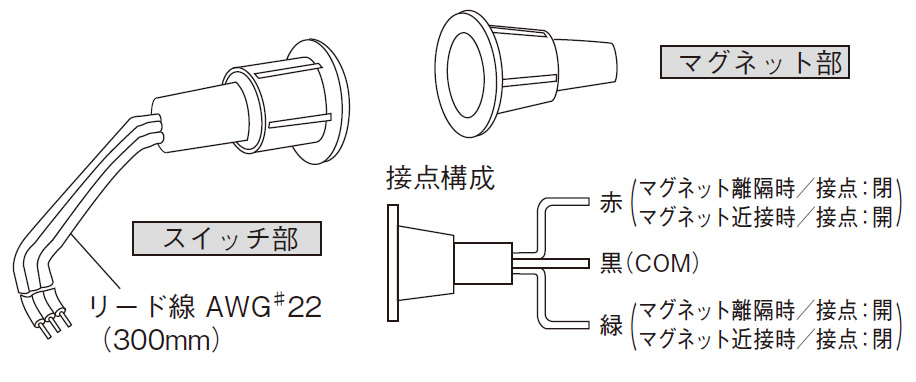

マグネット近接時：赤－黒間（閉）、緑－黒間（開）
マグネット離隔時：赤－黒間（開）、緑－黒間（閉）
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：１５０ｍΩ以下
開閉寿命：１００万回（定格負荷）
設置方法 屋内：埋込設置（下穴径 φ19mm）
配線接続 リード線接続式（3本：赤・黒・緑 / 長さ約300mm）
質量 約３０ｇ（マグネット・スイッチ部合計）
外観 樹脂（グレー）

FAQ

Q：鉄製の扉や枠に取り付けられますか？ A：取り付け可能ですが、磁力線が鉄板に吸収されるため、セット距離が標準（20mm）よりも短くなります。10mm以下を目安に設置し、必ず動作確認を行ってください。
Q：穴あけサイズを教えてください。 A：スイッチ部、マグネット部ともにφ19mmのドリルで穿孔してください。
Q：C接点とはどのようなものですか？ A：共通線(COM)に対し、マグネットが近い時に閉じる回路と、離れた時に閉じる回路の両方を備えた接点です。1台でa接点・b接点どちらの用途にも使用できます。
Q：サイレンやライトを直接駆動できますか？ A：いいえ。本機の接点定格は30V 0.1Aまでです。大きな電流が流れる機器を接続する場合は、必ず中間リレーを介して制御してください。
Q：屋外で使用できますか？ A：本製品は屋内仕様です。雨水が直接かかる場所や湿気の非常に多い場所での使用は避けてください。
Q：設置の際、ハンマーで叩き込んで固定してもいいですか？ A：絶対に叩き込まないでください。内部のガラス製リードスイッチが破損し、故障の原因となります。
Q：防犯用として使う場合はどの線を使いますか？ A：一般的には「黒(COM)と緑(N.C.)」を使用します。扉が開いた（マグネットが離れた）際に回路が閉じて発報する構成となります。
Q：配線距離はどのくらいまで伸ばせますか？ A：0.3mm2以上の電線を使用し、配線抵抗を含めて100Ω以下に抑えてください。目安として1,000m程度まで可能ですが、コントローラーの仕様も併せてご確認ください。
Q：寿命の目安は？ A：定格負荷において100万回の開閉寿命があります。一般住宅の玄関等であれば10年以上の運用が可能です。
Q：メンテナンスは必要ですか？ A：非接触式のため日常的な清掃は不要ですが、半年に一度程度、実際に扉を開閉して正常に信号が出力されるか点検することをお勧めします。
