ワイドギャップ用マグネットスイッチ TAKEX 竹中エンジニアリング [AWS-21]

ワイドギャップ用マグネットスイッチ TAKEX 竹中エンジニアリング [AWS-21]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ 埋込型 b接点（N.C.）

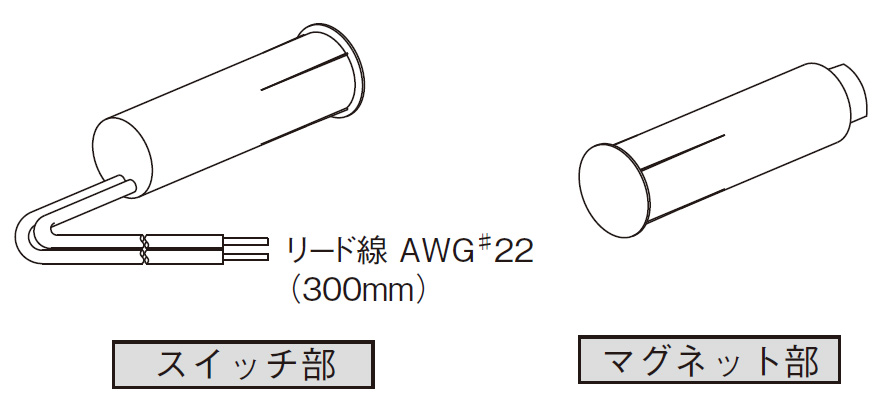

AWS-21 ワイドギャップ用マグネットスイッチ

最大30mmのワイドギャップに対応し、扉の建付けに遊びがある環境や大型扉でも確実な検知を実現する埋込型マグネットスイッチです。

完全埋込設計により、建築物の意匠性を損なうことなく、高い防犯性能と信頼性を両立します。

  • 型番： AWS-21
  • 製品名： ワイドギャップ用マグネットスイッチ
  • 方式： 磁気リードスイッチ方式
  • セット距離： 30mm以下（広隙間対応）
  • 設置場所： 屋内（扉・枠への埋込設置）
  • 接点仕様： 無電圧接点（b接点：N.C.）
AWS-21 ワイドギャップ用マグネットスイッチ

資料ダウンロード

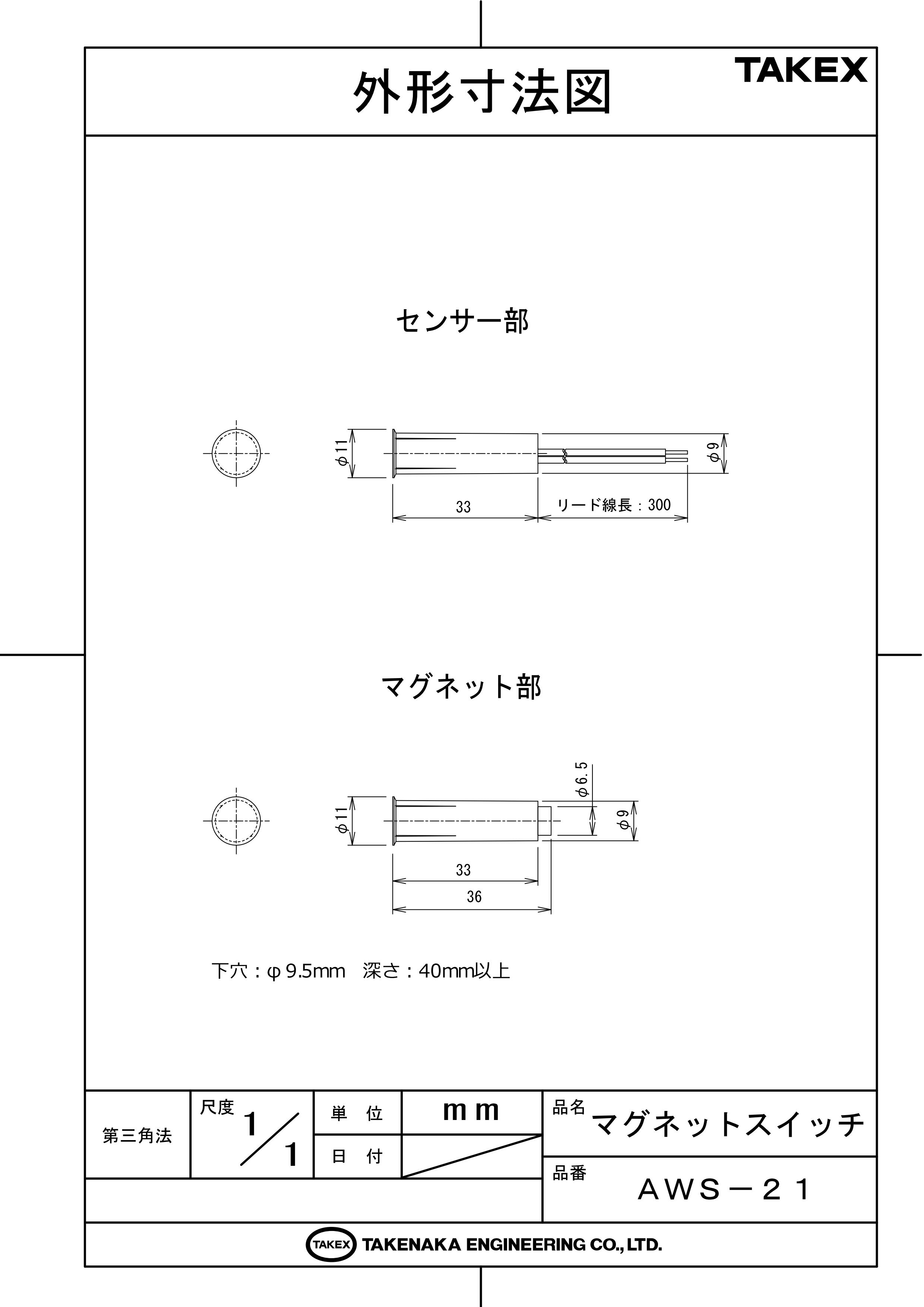

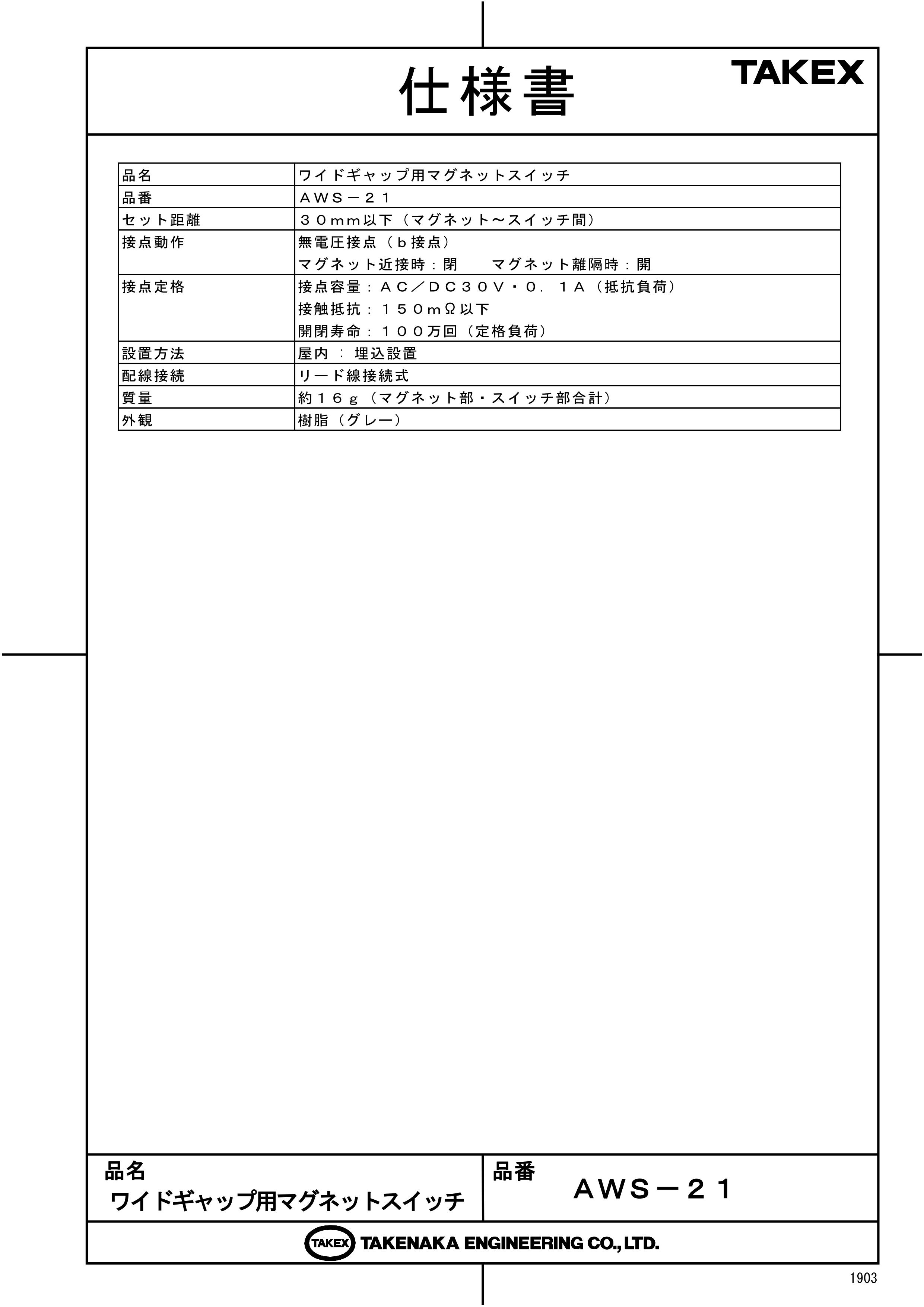

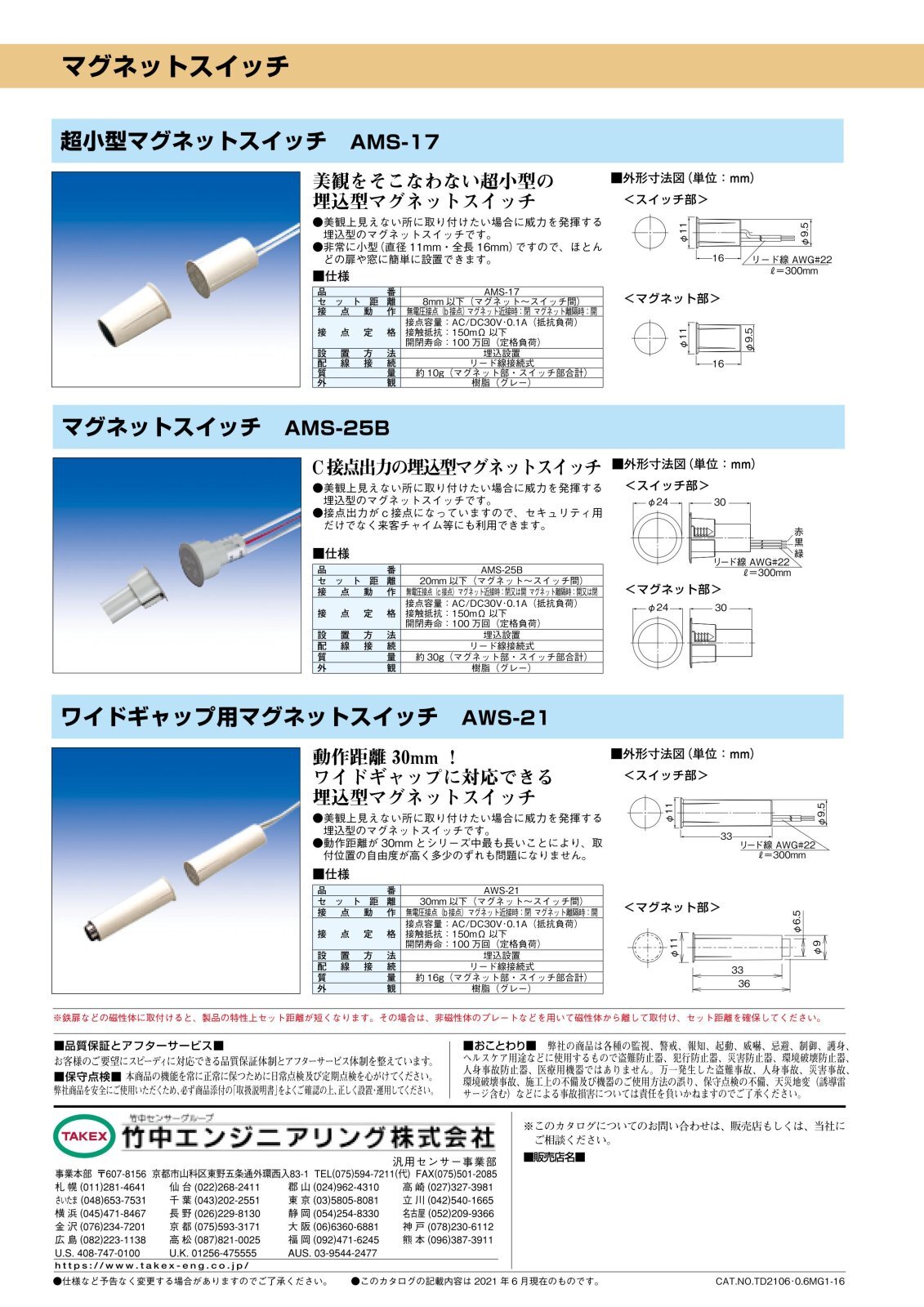

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 埋込型マグネットスイッチ取付方法（PDF）

この製品が向いている用途

  • 美観を重視するオフィスの意匠扉
  • 建付けの遊びが大きい大型の扉・門扉
  • 枠と扉の隙間が広くなりやすい環境
  • 外部からの破壊を防ぎたい高セキュリティエリア

導入前に確認したいポイント

  • 鉄扉・鉄枠などの磁性体には直接設置できません
  • 埋込用の穿孔（Φ9.5mm × 深さ40mm以上）が可能か
  • 接続先コントローラがb接点（N.C.）に対応しているか
  • 本体の叩き込み（ハンマー使用）は厳禁です

特長

最大30mmのワイドギャップ対応

強力な磁気回路の採用により、従来の埋込型では困難だった最大30mmという広いセット距離を実現しました。扉のガタつきや経年変化による隙間の拡大に対しても、安定した検知能力を維持します。

意匠性を損なわない完全埋込設計

直径わずかΦ11mmの超小型円筒形状を採用。扉と枠の内部に完全に隠蔽されるため、設置後も外観を損なわず、建築デザインの美観をそのまま保つことができます。

物理的破壊に強い高い防犯性

スイッチ本体および配線が露出しないため、外部からの意図的な破壊や、リード線の切断といった妨害行為を受けるリスクを大幅に低減。高度なセキュリティが求められる現場に最適です。

100万回以上の高耐久リードスイッチ

非接触の磁気検知方式を採用しているため、機械的な摩耗がなく、長期間にわたって安定した動作を提供します。接点部はガラス管内に密閉されており、湿気や粉塵による酸化・接触不良の影響を受けにくい構造です。

柔軟な配線が可能なリード線仕様

全長300mmのAWG22リード線を採用。柔軟性に優れているため、狭小な配管や複雑な枠内構造でもスムーズな入線と結線作業が可能です。

広範囲な電圧・電流定格に対応

AC/DC 30V・0.1Aまでの接点定格を備えており、各種警備コントローラや信号入力装置、IoTゲートウェイの接点入力ユニットなど、幅広いシステムと連携可能です。

選定時に評価したい強み

  • 信頼の検知距離： 30mmという余裕のある検知距離により、施工の誤差を許容し誤報を防止。
  • 確かな耐久性： 100万回の開閉寿命を誇る高信頼性リードスイッチを採用。
  • 優れた隠蔽性： 露出部が極小（フランジのみ）のため、イタズラ防止と美観維持に寄与。
  • 施工性の配慮： 穿孔サイズ Φ9.5mm で埋設でき、省スペースでの設置が可能。

施工・設置ガイド

埋込型施工はやり直しが困難なため、以下の仕様に基づき精密な穿孔を行ってください。

確認項目 仕様・注意点
穿孔サイズ Φ9.5mm × 深さ 40mm 以上（垂直に開けること）
設置面の材質 非磁性体専用（アルミ・木材等）。鉄製への直接設置は不可。
挿入方法 手で静かに押し込む。ハンマーでの叩き込みは内部破損を招くため厳禁。
アライメント スイッチとマグネットの芯を正確に合わせる（ずれは磁力減衰の原因）。

トラブルシューティング

現象 主な原因 処置
扉を閉めても発報する セット距離が30mm超過、または芯ズレ 距離を詰め、対向面の芯出しを行う
扉を開けても発報しない 接点の溶着、外部磁力源、または短絡 本体交換および負荷電流・周囲環境の確認
時々誤報が発生する 扉の遊びによる距離変動、または内部破損 扉の固定確認、またはスイッチ部の交換

製品仕様

項目 内容
品名 ワイドギャップ用マグネットスイッチ
品番 AWS-21
検出方式 磁気リードスイッチ方式
セット距離 30mm以下（マグネット〜スイッチ間）
接点動作 無電圧接点（b接点：常時閉）
マグネット近接時：閉（ショート） / マグネット離隔時：開（オープン）
接点定格 AC/DC 30V・0.1A（抵抗負荷）
接触抵抗 150mΩ以下
開閉寿命 100万回（定格負荷時）
設置方法 屋内：埋込設置（Φ9.5mmドリル使用）
配線接続 リード線接続式（全長 約300mm）
質量 約16g（マグネット・スイッチ部合計）
外観材質 樹脂（グレー）

FAQ

Q：鉄扉に取り付けることはできますか？ A：いいえ、できません。鉄などの磁性体に直接取り付けると磁力が吸収され、正常に動作しません。アルミや木製など非磁性体の扉・枠にご使用ください。
Q：b接点とはどのような動作ですか？ A：扉が閉まっている（マグネットが近づいている）ときに接点が閉じ、扉が開くと接点が開く（断線状態になる）仕様です。
Q：設置の際、ハンマーで叩き込んでも大丈夫ですか？ A：絶対に避けてください。内部のガラス管リードスイッチが衝撃で破損し、故障の原因となります。
Q：セット距離30mmを超えて設置した場合はどうなりますか？ A：接点が不安定になり、扉を閉めていても発報（誤報）する原因となります。必ず30mm以内に収めてください。
Q：屋外で使用できますか？ A：本製品は屋内専用仕様となっております。
Q：ドリル径は何mmを使用すればよいですか？ A：Φ9.5mmのドリルビットをご使用ください。
Q：リード線の長さはどのくらいありますか？ A：全長で約300mm（30cm）です。
Q：AC100Vの機器を直接制御できますか？ A：できません。定格はAC/DC 30V・0.1A以下です。高電圧・大電流を制御する場合は必ずリレー等を介してください。
Q：定期的な点検は必要ですか？ A：週に1回程度、扉を開閉して正しく信号が送信されるか確認することを推奨します。
Q：製品の寿命はどのくらいですか？ A：定格負荷において100万回の開閉寿命を有しています。
