超小型マグネットスイッチ TAKEX 竹中エンジニアリング [AMS-17]

超小型マグネットスイッチ TAKEX 竹中エンジニアリング [AMS-17]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ 埋込型 防犯センサー

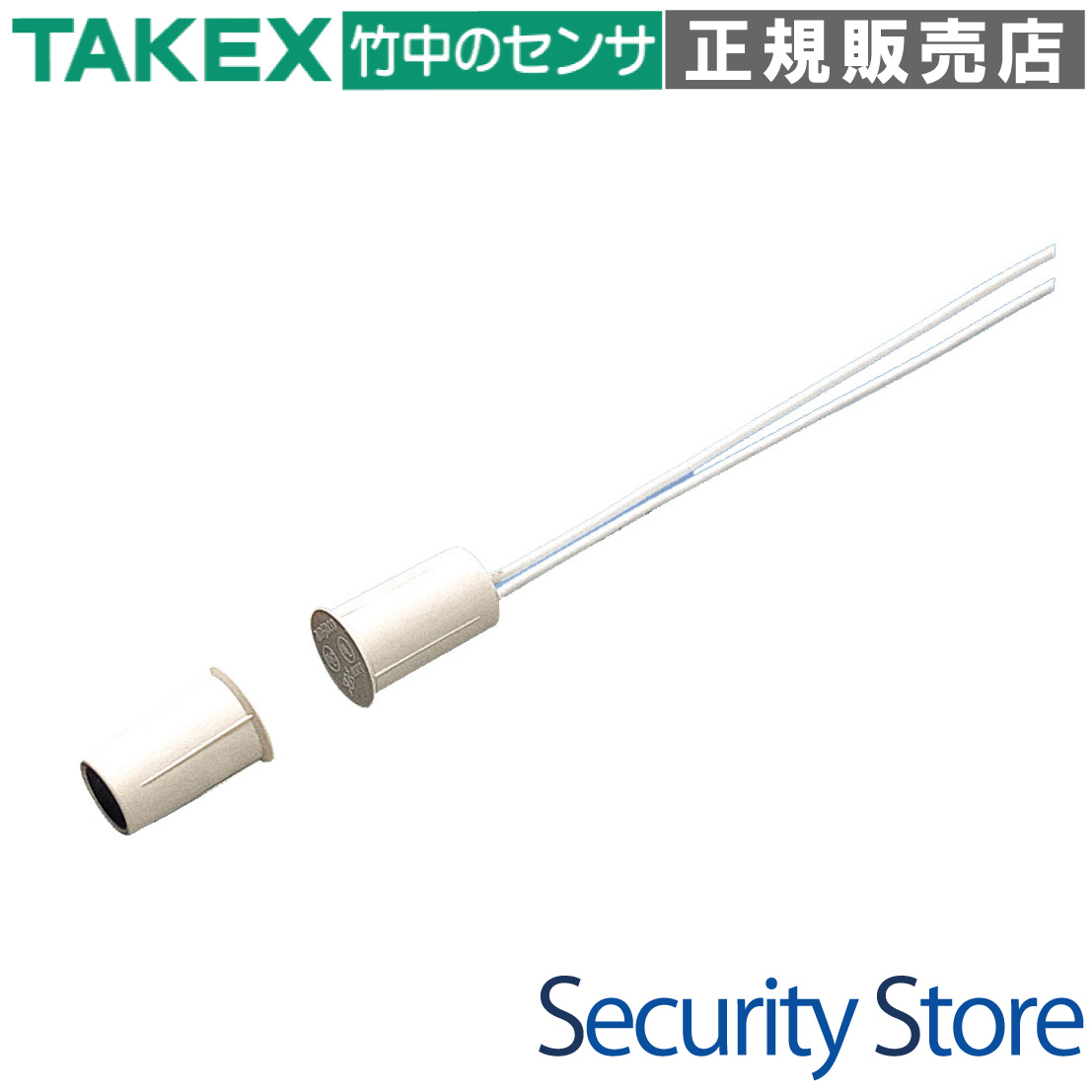

AMS-17 超小型埋込型マグネットスイッチ

建具の意匠を損なわない直径11mmの超小型設計。扉や枠の中に完全に隠蔽できる埋込型マグネットスイッチです。高級建築物やサッシ枠の狭い場所への設置に最適で、高い防犯性能と美観維持を両立します。

  • 型番： AMS-17
  • 方式： 磁気駆動型リードスイッチ方式
  • 設置形態： 屋内埋込設置（要穿孔）
  • 接点出力： 無電圧接点（b接点 / N.C.）
  • セット距離： 8mm以下
  • 耐久性： 100万回以上の開閉寿命（定格負荷時）

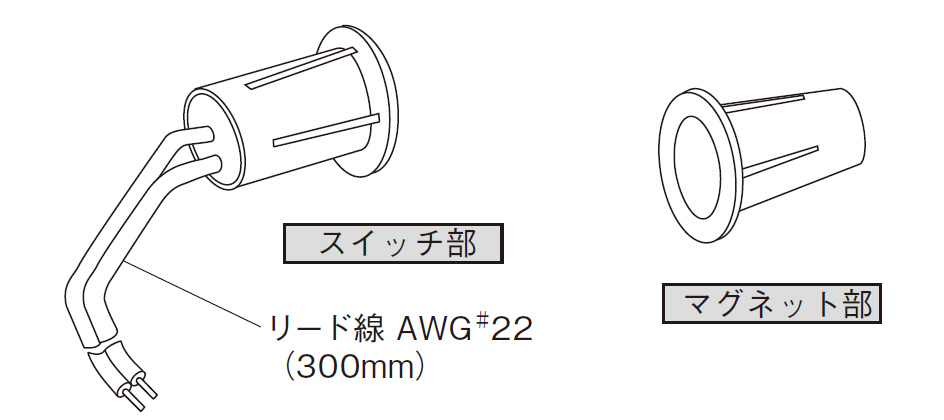

AMS-17 超小型埋込型マグネットスイッチ 製品画像

資料ダウンロード

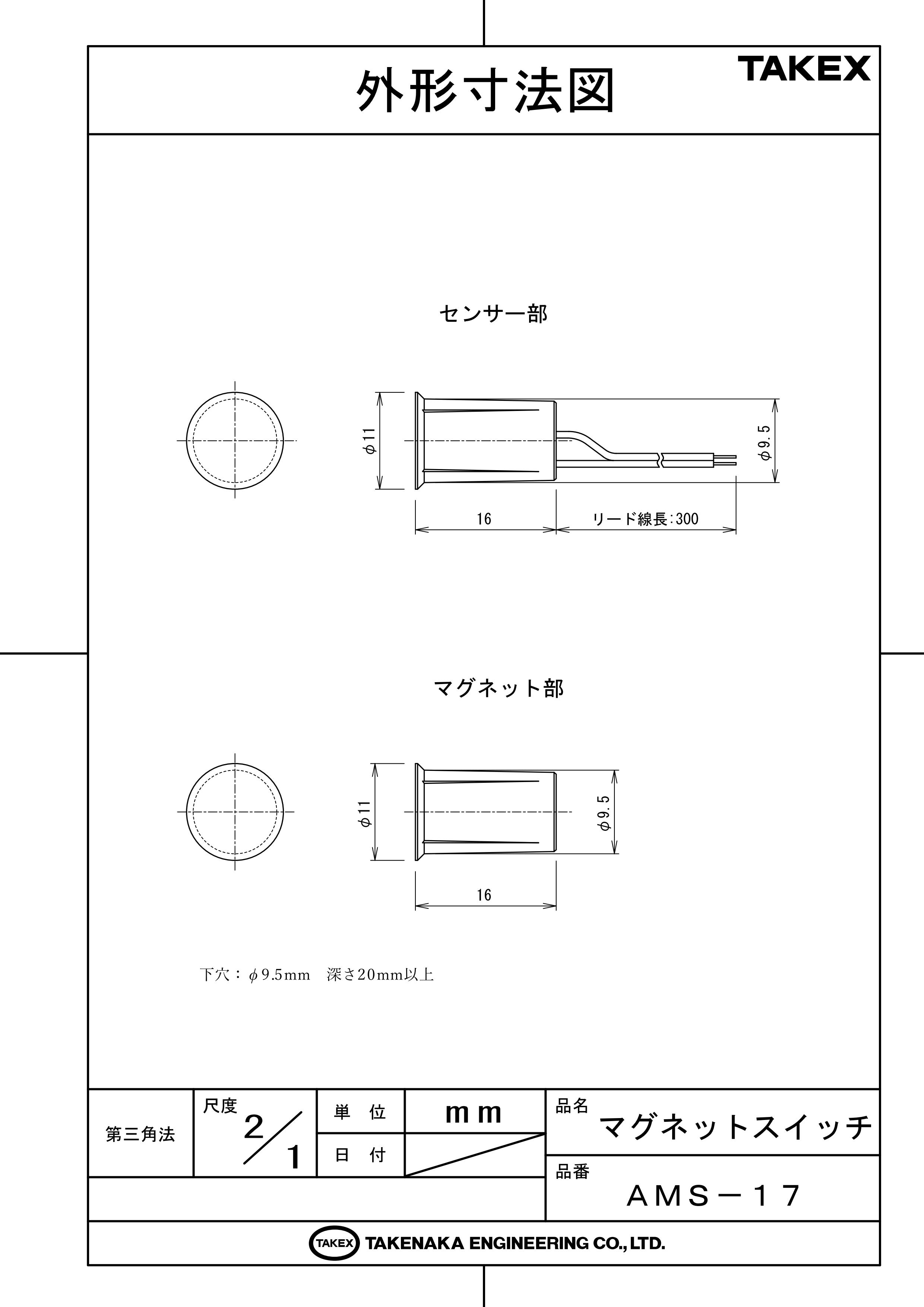

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法資料（PDF）

この製品が向いている用途

  • 高級ホテルや店舗の意匠重視の扉
  • アルミサッシ枠など設置スペースが狭い場所
  • 露出型スイッチの破壊が懸念される現場
  • 扉の閉鎖状態を監視するセキュリティシステム

導入前に確認したいポイント

  • 扉や枠に直径9.5mmの穿孔が可能か
  • 鉄扉・鉄枠などの磁性体ではないか
  • セット距離を8mm以内に保てる建付けか
  • 埋込部20mm以上の奥行きを確保できるか

特長

意匠性を極大化する超小型デザイン

本体直径はわずかφ11mm、埋込部長は16mmという極小サイズを実現しています。扉を閉じた状態ではスイッチが外部から全く見えず、開けた状態でも目立たないため、空間のデザインを一切損ないません。

信頼性の高いリードスイッチ・テクノロジー

不活性ガスと共に密閉されたリードスイッチを採用。大気中の湿度や酸素による接点腐食を完全に遮断し、定格負荷において100万回以上という卓越した開閉寿命を誇ります。電源不要の受動素子のため、ノイズ耐性にも優れています。

施工の自由度を高める薄型設計

従来の埋込型スイッチでは設置が難しかった薄型の建具や、アルミサッシの中空構造部分にもスマートに収まります。狭小スペースへの対応力が、設計の幅を広げます。

物理的リスクを低減する隠蔽設置

埋込型であるため、露出型のように外部から物理的に破壊されたり、リード線を切断されたりするリスクが大幅に低減されます。防犯デバイスとしての秘匿性が、セキュリティの質を向上させます。

省電力・高信頼なパッシブ動作

センサー自体が電力を消費しないため、システム全体の省電力化に寄与します。また、停電などの電源トラブル時でも、物理的な磁気結合によって確実に動作状態を維持し、誤作動を抑制します。

メンテナンスを考慮したリード線仕様

AWG 22の柔軟なリード線（300mm）を採用しており、狭い建具内部での取り回しが容易です。樹脂製ハウジングは耐候性に優れ、長期にわたる安定運用をサポートします。

選定時に評価したい強み

  • 圧倒的な小型化： φ11mmのフランジ径で、隠蔽設置に最適。
  • 高耐久接点： 100万回の動作保証により、頻繁に開閉する扉でも安心。
  • 電源不要： 配線設計がシンプルになり、ノイズトラブルも最小限。
  • 施工性の良さ： 穿孔さえできれば、狭いサッシ枠でも取付可能。

施工・設置ガイド

埋込型スイッチは施工後の修正が困難なため、以下の規定を遵守してください。

工程・項目 AMS-17の施工基準
穿孔サイズ 直径 φ9.5mm / 有効深さ 20mm 以上を確保してください。
セット距離 スイッチ部とマグネット部を 8mm 以下 で対向させてください。
禁止事項 ハンマー等での叩き込みは厳禁です。内部のガラス管が破損します。
磁性体対策 鉄枠・鉄扉への直接設置はできません。非磁性スペーサーを使用してください。

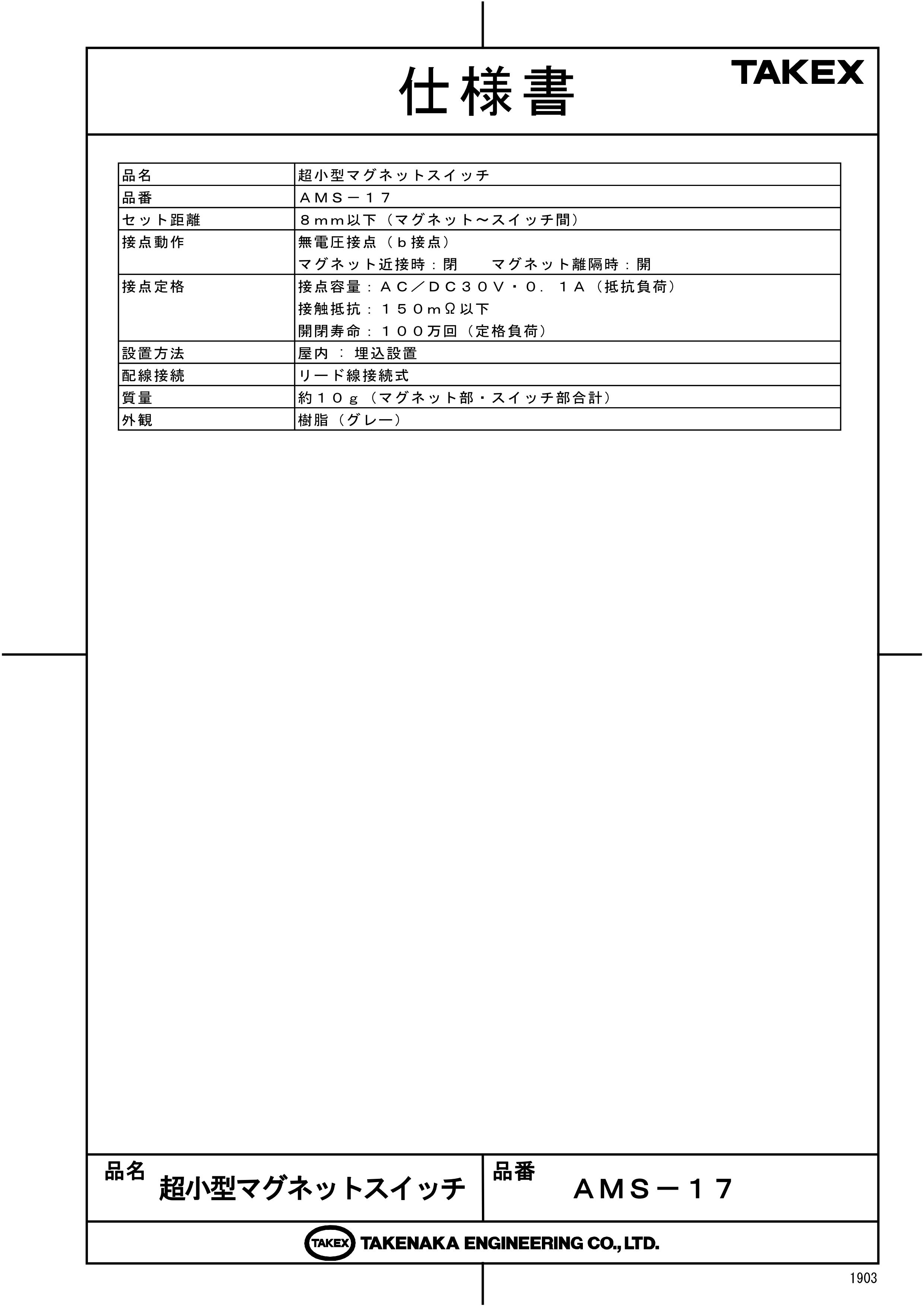

製品仕様

項目 内容
品名 超小型マグネットスイッチ
品番 ＡＭＳ－１７
セット距離 ８ｍｍ以下（マグネット〜スイッチ間）
接点動作 無電圧接点（ｂ接点）
マグネット近接時：閉　マグネット離隔時：開
接点定格 接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
接触抵抗：１５０ｍΩ以下
開閉寿命：１００万回（定格負荷）
設置方法 屋内：埋込設置
配線接続 リード線接続式（AWG 22 / 長さ 300mm）
質量 約１０ｇ（マグネット・スイッチ部合計）
外観 樹脂（グレー） / フランジ部 φ11mm × 全長 16mm

FAQ

Q：鉄製の扉に取り付けることはできますか？ A：いいえ、鉄扉や鉄枠などの磁性体に直接取り付けると磁力が逃げてしまい、正常に動作しません。非磁性体のスペーサーを挟むか、磁性体から離して設置する必要があります。
Q：設置の際、ハンマーで軽く叩いて挿入しても大丈夫ですか？ A：厳禁です。内部にガラス封入されたリードスイッチがあるため、衝撃で微細なクラックが入り、故障の原因となります。穴が硬い場合はドリルで調整してください。
Q：セット距離が8mmを超えるとどうなりますか？ A：接点が不安定な「チャタリング」状態になったり、扉を閉めても検知しなかったり（不報）するリスクが高まります。必ず8mm以内で設置してください。
Q：電源の接続は必要ですか？ A：不要です。本製品は磁力で接点を動かすパッシブタイプ（無電圧接点）のため、電源供給なしで動作します。
Q：接点構成（a接点・b接点）はどちらですか？ A：b接点（N.C. / ノーマルクローズ）です。マグネットが近づいているとき（扉が閉まっているとき）に回路が閉じ、離れると開きます。
Q：屋外で使用できますか？ A：本製品は屋内用です。直接雨がかかる場所や、極端に湿度が高い場所での使用は避けてください。
Q：寿命はどのくらいですか？ A：定格負荷（30V 0.1A）において、100万回以上の開閉寿命があります。
Q：どのくらいの太さの下穴を開ければいいですか？ A：φ9.5mmのドリルビットを使用してください。深さは20mm以上確保することを推奨します。
Q：複数の扉を同時に監視できますか？ A：はい、各スイッチを直列に接続することで、1つの監視ループ（ゾーン）として管理することが可能です。
Q：動作確認にLEDはついていますか？ A：本体にLEDは搭載されていません。テスターでリード線末端の導通（抵抗値）を確認して動作チェックを行ってください。
