AMS-9 超小型マグネットスイッチ TAKEX 竹中エンジニアリング [AMS-9]

AMS-9 超小型マグネットスイッチ TAKEX 竹中エンジニアリング [AMS-9]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ 防犯センサー 屋内用

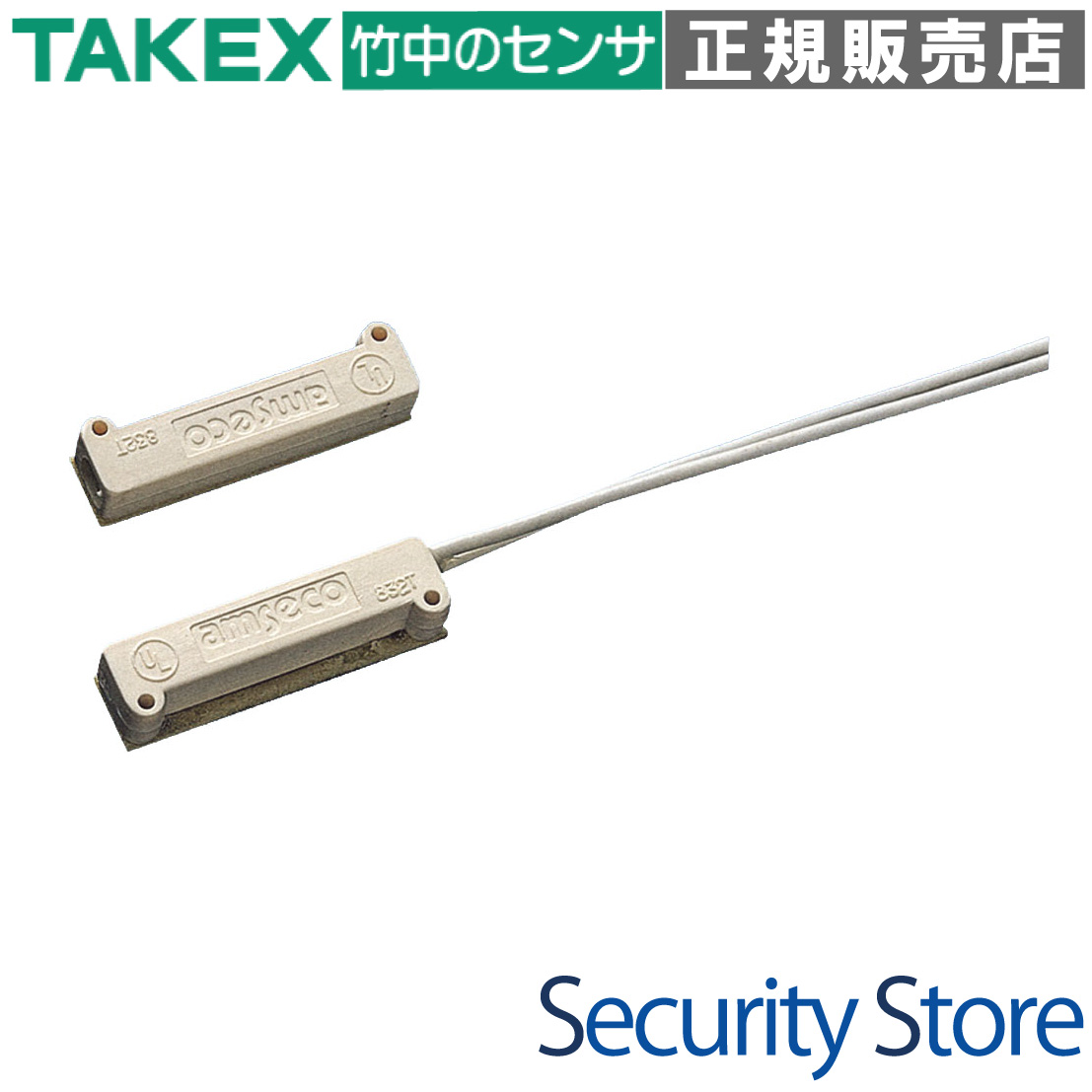

超小型マグネットスイッチ AMS-9

AMS-9は、TAKEXのマグネットスイッチシリーズにおいて最小サイズを実現した超小型・薄型の開閉検知センサーです。わずか5mmの厚みで、従来のセンサーでは設置が困難だった狭い隙間やデザイン性を重視する場所でも、目立たず確実に動作します。

  • 型番： AMS-9
  • 製品名： 超小型マグネットスイッチ
  • 方式 / カテゴリ： 磁気駆動型リードスイッチ（有線）
  • 主な用途： アルミサッシ、木製ドア、引き戸、家具の開閉監視
  • 設置場所： 屋内（ドア・窓の内側）
  • 接点動作： 無電圧接点（b接点：接近時 閉 / 離隔時 開）

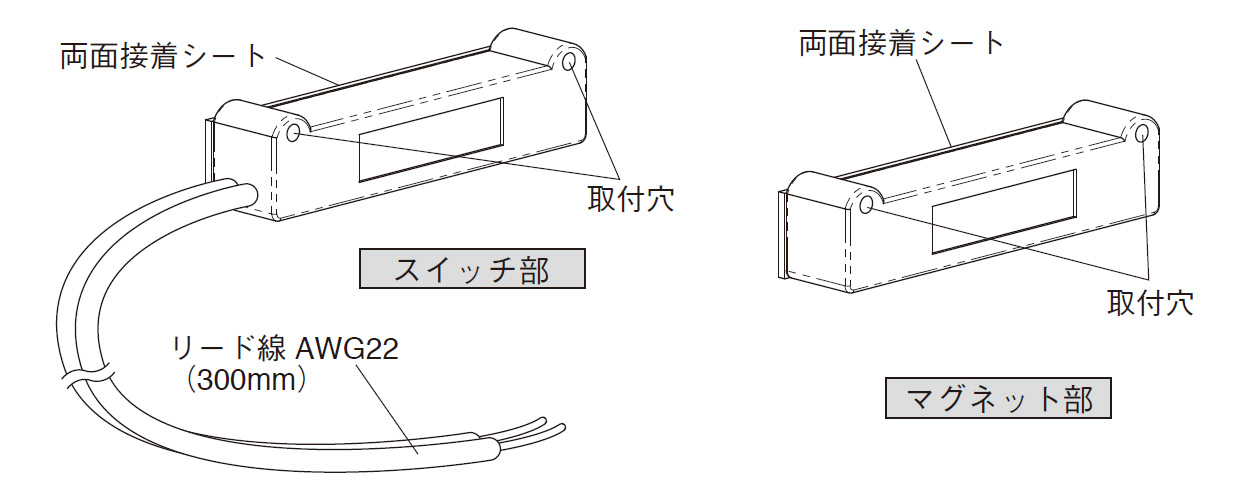

超小型マグネットスイッチ AMS-9 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 取付方法（PDF）

この製品が向いている用途

  • 意匠性を重視する店舗・住宅の建具
  • 設置スペースが極めて少ないアルミサッシ
  • ショーケースや家具などの扉監視
  • 引き戸の召し合わせ部分への設置

導入前に確認したいポイント

  • 鉄扉など磁性体への設置（セット距離が短縮）
  • 接点定格（AC/DC 30V・0.1A以下）
  • 設置面の材質（凹凸がある場合はクギ固定）
  • 受信機側がb接点入力に対応しているか

特長

容積比1/8の圧倒的な超小型化を実現

同メーカーの標準的なマグネットスイッチ（MG-103）と比較して、容積比わずか1/8という驚異的な小型化を達成しました。厚み5mm、全長25mmの極小ボディにより、あらゆる場所に目立たずフィットします。

信頼性の高いリードスイッチ・テクノロジー

心臓部には不活性ガス封入済みの磁気駆動型リードスイッチを採用。非接触動作のため、100万回以上の開閉寿命を誇り、長期にわたって安定した接触抵抗（150mΩ以下）を維持します。

現場環境に合わせた2通りの固定方法

フラットな面には標準装備の両面接着シートで即座に取付可能。接着が難しい凹凸面や塗装面には、本体に備わった1mm径の取付穴を利用して「細いクギ」で物理的に固定できる柔軟な設計です。

優れた隠蔽性と意匠の両立

グレーカラーの薄型筐体は、アルミサッシや木製枠との相性が良く、セキュリティ機器特有の圧迫感を与えません。施設のデザインを損なわずに防犯機能を導入したい場合に最適です。

余裕を持った検知アライメント

超小型ながら、セット距離（ギャップ）12mm以内、左右のずれ9mm以内という十分な許容値を確保。建具の経年によるガタつきや、施工時の微細なズレを許容し、誤報のリスクを低減します。

メンテナンス性を考慮した配線設計

300mmのAWG22リード線が直出しされており、狭い枠内での取り回しが容易です。微小電流信号用として最適化されており、長距離配線時でも安定した信号伝達を可能にします。

選定時に評価したい強み

  • 省スペース： 5mmの隙間があれば設置可能な薄型意匠
  • 耐久性： 密閉接点構造による100万回以上の高寿命
  • 施工性： 両面テープとクギ固定の併用による高い現場対応力
  • 信頼性： 磁力線減衰を考慮した設計による安定検知

施工・設置ガイド

取付面の水分、油分、塵埃を完全に除去してから施工してください。特に鉄扉などの磁性体に設置する場合は、磁力線が金属に吸収されるため動作距離が短くなります。その際は非磁性体のスペーサーを使用し、金属面から離して設置することを推奨します。

確認項目 この製品での考え方
設置面の材質 アルミ・木材はテープ固定可。鉄扉は動作距離短縮に注意。
許容段差・ズレ 上下間隔12mm以内、左右ズレ9mm以内を厳守してください。
配線制限 システム全体のループ抵抗が100Ω以下になるよう設計してください。
固定のコツ クギ固定時、本体をハンマーで直接叩くと内部破損の原因となります。

推奨配線距離

使用電線径 最大配線距離（往復）
φ0.65mm (0.3mm2) 1,000m まで
φ0.9mm (0.5mm2) 1,500m まで
φ1.2mm (1.13mm2) 2,500m まで

トラブルシューティング

現象 原因と処置
扉を閉めても反応しない セット距離が12mmを超えているか、鉄扉による磁力減衰です。位置を近づけてください。
扉を開けても発報しない 接点の溶着が疑われます。定格負荷（0.1A）を超えた機器を接続していないか確認してください。
時々誤報が発生する 扉のガタつきによる「チャタリング」です。戸当たり等で扉の遊びをなくしてください。

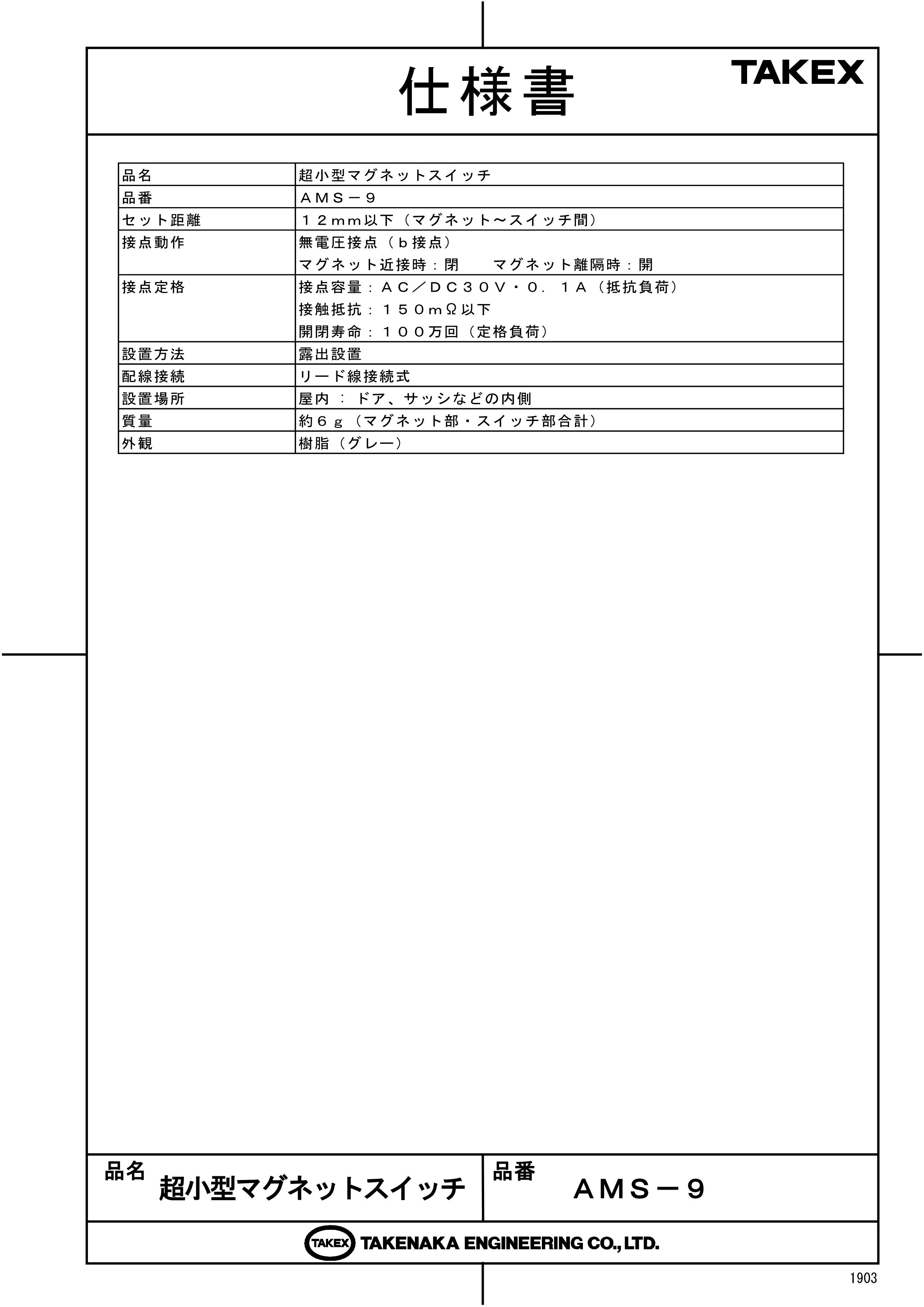

製品仕様

項目 内容
品名 超小型マグネットスイッチ
品番 AMS-9
セット距離 12mm以下（マグネット〜スイッチ間）
接点動作 無電圧接点（b接点）
マグネット近接時：閉 / マグネット離隔時：開
接点定格 接点容量：AC/DC 30V・0.1A（抵抗負荷）
接触抵抗：150mΩ以下
開閉寿命：100万回（定格負荷）
設置方法 露出設置（両面テープまたはクギ固定）
配線接続 リード線接続式（AWG22 / 300mm）
設置場所 屋内：ドア、サッシなどの内側
質量 約6g（マグネット・スイッチ部合計）
外観 / 材質 樹脂（グレー）

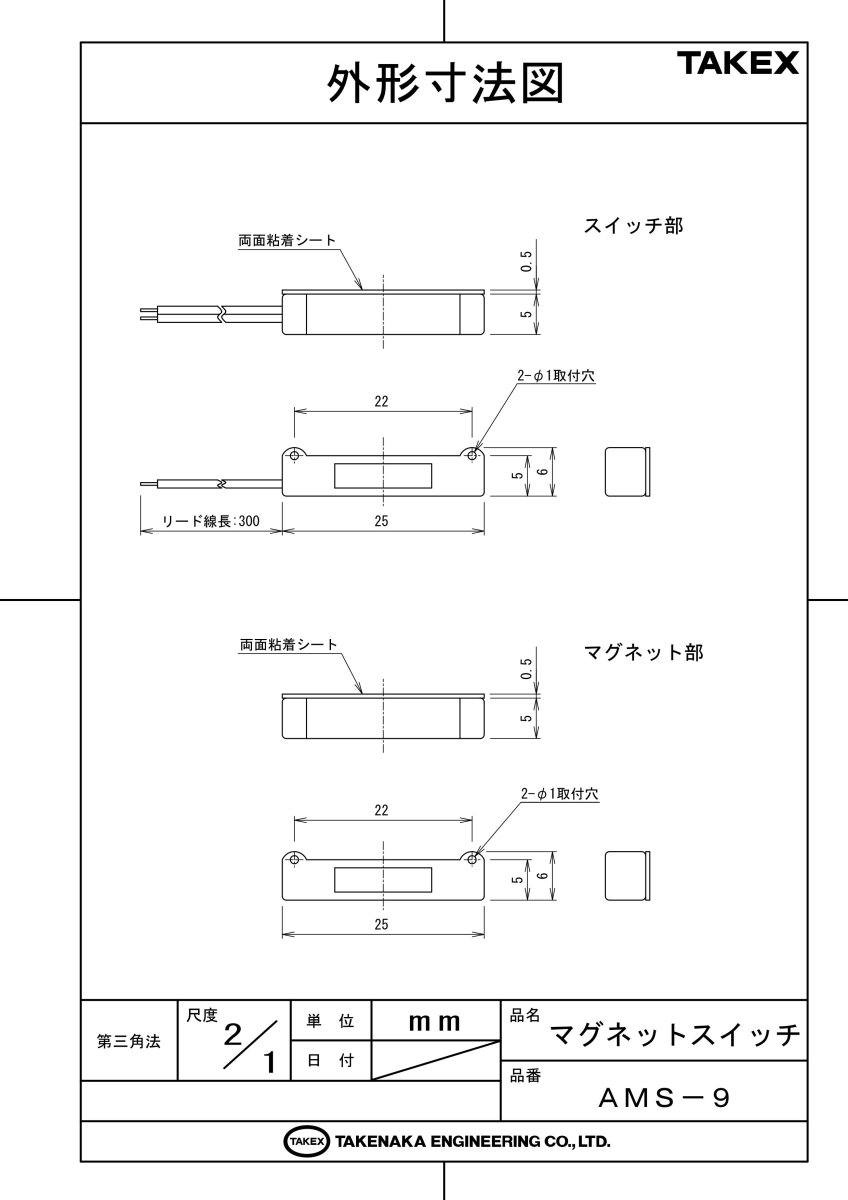

外形寸法 W25 × H5 × D6 mm（取付ピッチ 22mm）

FAQ

Q：鉄扉に取り付けることは可能ですか？ A：可能ですが、磁性体である鉄に磁力が吸収されるため、検知距離が短くなります。動作確認の上、必要に応じてスペーサーで浮かせて設置してください。
Q：防水仕様ですか？ A：いいえ、屋内用です。雨の当たる屋外や、結露が激しいサッシ部分での使用は避けてください。
Q：接点の向き（a接点かb接点か）を教えてください。 A：本製品は「b接点」です。マグネットが近づいている（ドアが閉まっている）時に回路が閉じ、離れると開きます。
Q：LED表示灯は付いていますか？ A：超小型化を優先した受動型センサーのため、LEDインジケーターは搭載されておりません。
Q：どのような配線で接続すればよいですか？ A：AWG22（0.3mm2相当）のリード線が300mm出ています。これを防犯用の信号線と結線して使用してください。
Q：両面テープ以外で固定する方法はありますか？ A：本体にある1mmの取付穴を利用して、細いクギで固定することが可能です。塗装面や凹凸面で有効です。
Q：100Vの電灯などを直接制御できますか？ A：できません。接点定格はAC/DC 30V・0.1Aです。高電圧・大電流を流すと接点が溶着し、故障します。
Q：マグネットとスイッチはどちらをドア側に付けますか？ A：一般的には配線が必要な「スイッチ部」を枠側に、配線不要な「マグネット部」を動くドア側に設置します。
Q：寿命はどのくらいですか？ A：定格負荷において100万回以上の開閉試験をクリアしています。
Q：サッシの隙間が5mmしかありませんが設置できますか？ A：本製品の厚みは5mmですので、物理的に干渉しなければ設置可能です。
