簡易型カウンターユニット [DCU-1]

簡易型カウンターユニット [DCU-1]

販売価格: 会員のみ販売

商品詳細

Milesight カウンタユニット 電池駆動 超省電力 無電圧a接点

DCU-1 簡易型カウンターユニット

外部電源を一切必要とせず、単独で長期間のカウント動作を実現する電池内蔵式の簡易型カウンターユニットです。

物品の通過数、イベント会場の入場者数、ドアの開閉回数など、あらゆるパルス（接点信号）を確実に計数します。コンパクト設計かつ電池駆動のため、配線工事のコストを大幅に削減し、電源確保が難しい現場でも即座に導入が可能です。

  • 型番： DCU-1
  • 製品名： 簡易型カウンターユニット
  • 方式： 1入力1カウント方式（無電圧a接点入力）
  • 電源： 電池式（CR2477）※電池寿命 約7年
  • 主な用途： 生産ライン計数、入退場管理、設備稼働カウント

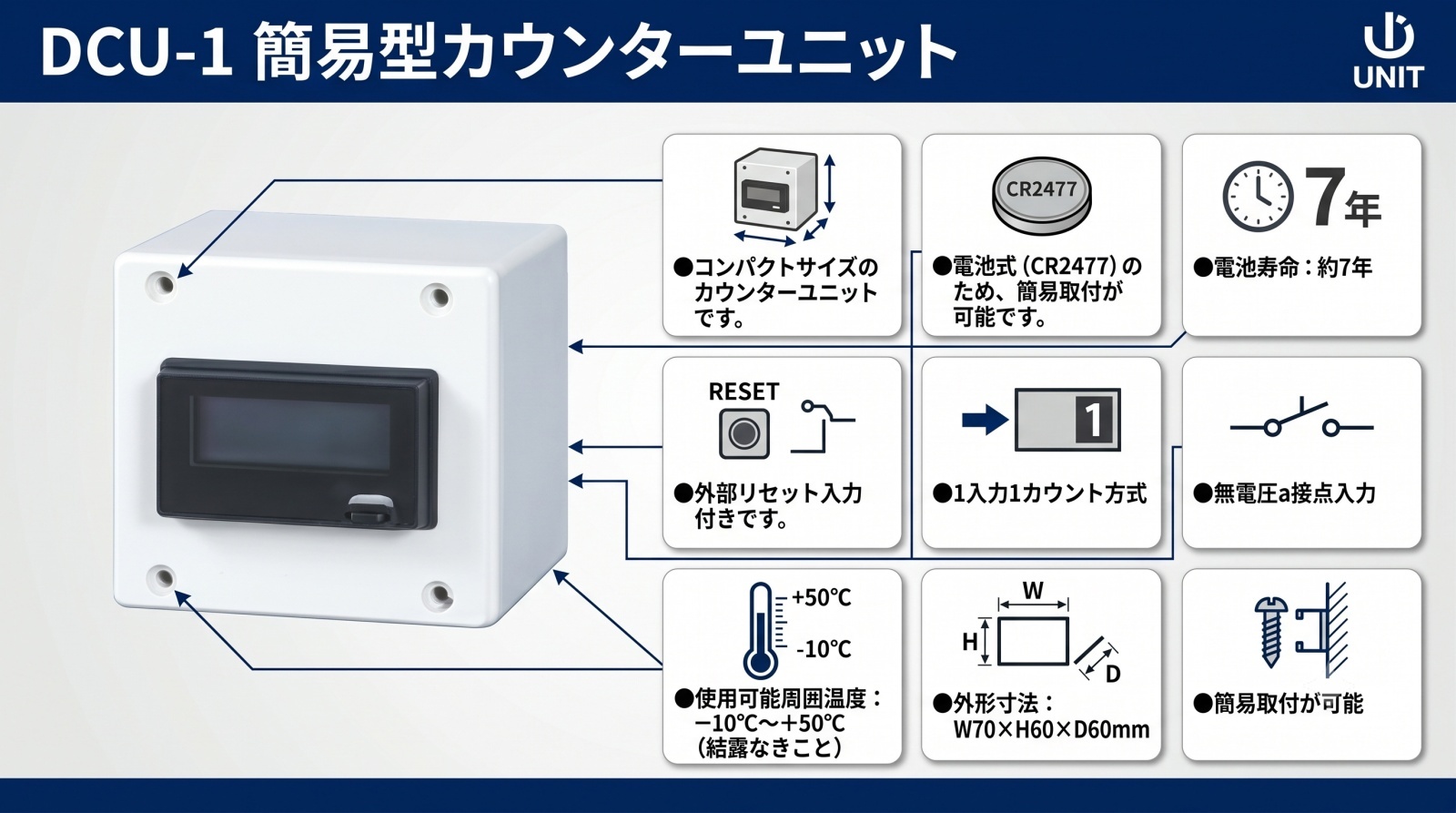

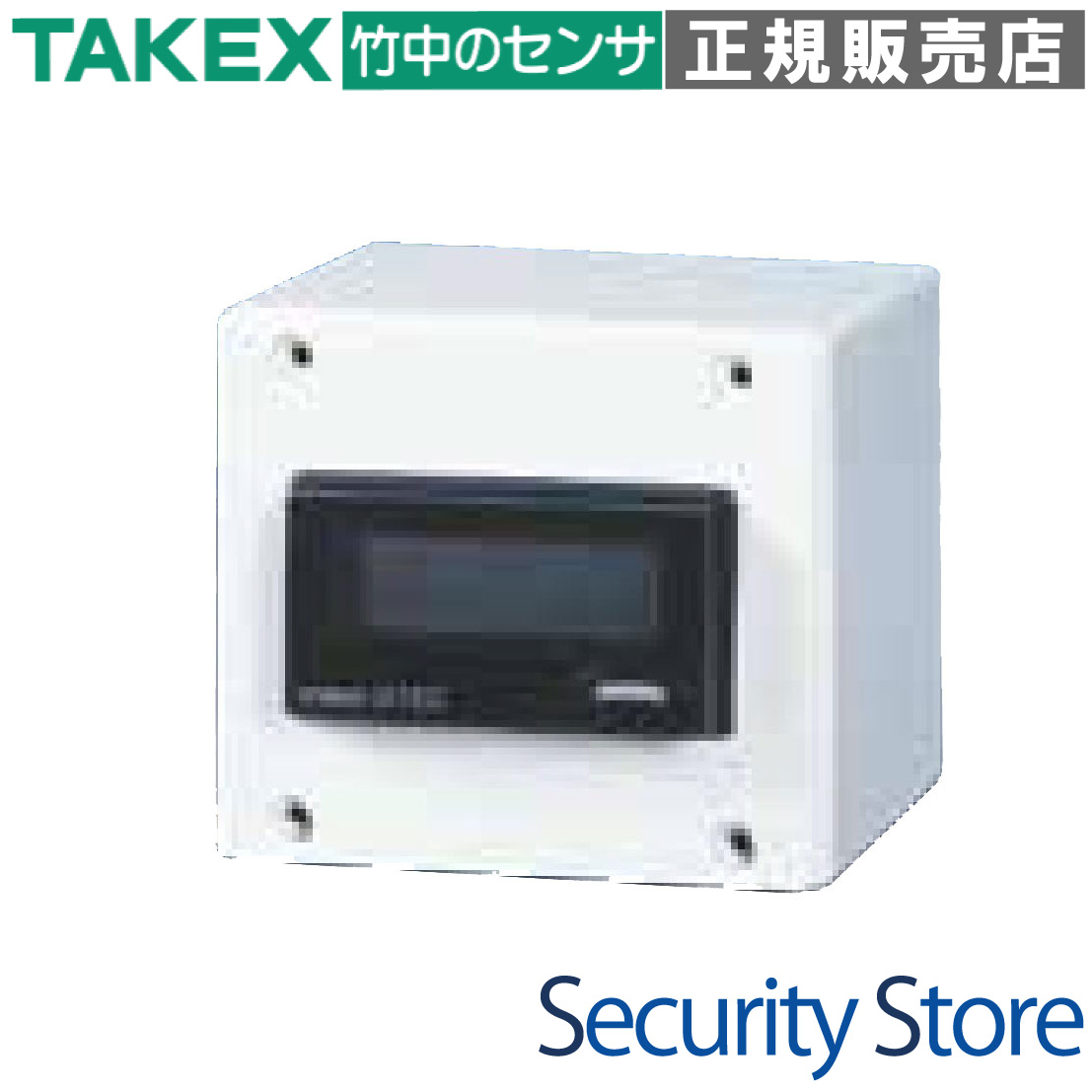

DCU-1 簡易型カウンターユニット 製品画像

この製品が向いている用途

  • 工場・生産ラインの物品通過数カウント
  • 店舗やイベント会場の簡易的な入場者数管理
  • ドアやゲートの開閉回数によるメンテナンス周期監視
  • 電源引き込みが困難な場所での動作ログ記録

導入前に確認したいポイント

  • センサーは「無電圧a接点」または「NPNオープンコレクタ」か
  • 設置場所は結露が発生しない環境か（屋内推奨）
  • カウンターからセンサーまでの距離は10m以内か
  • 計数速度は設定（30Hz/1kHz）に合致しているか

特長

マイクロパワーテクノロジーによる約7年の長寿命

大容量コイン形リチウム電池（CR2477）と極限まで消費電流を抑えたスタティック駆動方式のLCDを採用。外部電源の配線を完全に不要としながら、常温環境下で約7年間という超長期の連続稼働を実現しています。ランニングコストを抑えつつ、安定した計数が可能です。

多様な入力に対応する1入力1カウント方式

物理的なスイッチのON/OFF（無電圧接点）だけでなく、光電センサーや近接センサーの「NPNオープンコレクタ出力」も直接接続できます。1つの入力に対して確実に1つカウントを進めるシンプルな設計で、多種多様なセンサーと組み合わせたシステム構築が可能です。

チャタリング防止機構（デジタルフィルタ）搭載

機械式リレーやマイクロスイッチで発生しがちな物理的バウンド（チャタリング）による誤カウントを防ぐため、内部回路にハードウェアフィルタとソフトウェア処理を搭載。一定時間以下の短いパルスをノイズとして無視することで、正確な数値を保持します。

遠隔操作を可能にする外部リセット入力

本体前面の物理ボタンだけでなく、背面に「外部リセット端子」を標準装備。PLC（プログラマブルロジックコントローラ）や外部スイッチからの信号で、離れた場所からカウント値を「0」にリセットでき、日ごとの自動リセット運用などにも対応します。

電池交換時も安心のメモリ保持機能

基板上に大容量スーパーキャパシタを搭載しており、電池を抜いた状態でも約3〜5分間はカウント値を保持します。新しい電池をあらかじめ用意しておけば、累積データを消失することなくスムーズに電池交換作業を行うことが可能です。

高コントラストLCDによる優れた視認性

省電力ながら黒色の太字でハッキリと表示される6桁（または8桁）液晶ディスプレイを採用。視野角が広く、直射日光下の明るい場所や斜めからの角度でもカウント値が読み取りやすい設計です。

設置環境に合わせて選べる応答速度設定

内部のDIPスイッチを切り替えることで、入力応答速度を「30Hz（低速）」と「1kHz（高速）」から選択可能。機械式スイッチなら低速、高速移動体の検知なら高速と、現場の物理的な特性に合わせて最適なフィルタリングを選択できます。

選定時に評価したい強み

  • 完全コードレス： 電源工事不要で設置場所を選ばず、コストダウンに直結。
  • メンテナンスフリー： 約7年の長寿命電池により、定期点検の手間を最小化。
  • 信頼のノイズ対策： 産業現場を想定したデジタルフィルタとシールド配線対応。
  • 運用ロック機能： 前面ボタンを無効化し、現場作業員による誤消去を防止可能。

施工・設置ガイド

筐体四隅の貫通穴を使用し、壁面や盤面へビス固定します。コンパクトな W70×H60×D60mm サイズのため、限られたスペースにも設置可能です。

確認項目 この製品での考え方・推奨条件
設置環境 -10℃〜+50℃。結露・氷結は故障の原因となるため、温度変化の激しい場所は避けてください。
配線長 誘導ノイズ防止のため10m以内を推奨。シールド付きツイストペア線（CPEV-S等）を使用してください。
ノイズ源との距離 インバータや大型モーター等の強電ノイズ源からは500mm以上離してください。
防水性 本製品は防水構造ではありません。水がかかる場所では防雨プラボックス等に収納してください。

内部設定（DIPスイッチ）

現場のセンサーや運用方法に合わせて、内部基板上のスイッチで以下の設定を変更できます。

スイッチ番号 機能 OFF（出荷時） ON
SW1 入力応答速度 低速（30Hz）：有接点スイッチ用 高速（1kHz）：電子式センサー用
SW2 前面リセットボタン 有効 無効（外部入力からのみリセット可）

トラブルシューティング

現象 原因の可能性 処置
カウントしない センサーの結線ミス、またはPNP出力の使用 NPN出力センサーか確認し、IN-COM間を短絡して動作を確認。
カウントが多すぎる チャタリングまたは誘導ノイズ SW1を低速(30Hz)にし、配線を動力線から離してください。
表示が薄い / 消えた 電池寿命、または周囲温度が低すぎる 電池（CR2477）を新品に交換してください。

製品仕様

項目 内容
品名 / 品番 簡易型カウンターユニット / DCU-1
価格 オープンプライス
カウント方式 1入力1カウント方式（インクリメントのみ）
入力信号種別 無電圧a接点入力 / NPNオープンコレクタ対応
最大計数速度 30Hz / 1kHz（内部スイッチにて切替）
リセット方式 前面リセットボタン（1秒長押し） / 外部無電圧接点入力
表示器 7セグメントLCD（液晶ディスプレイ）
電源 コイン形リチウム電池 CR2477 × 1個（内蔵）
電池寿命 約7年（常温25℃時、使用条件により変動）
メモリバックアップ 電池交換時 約3分間保持（スーパーキャパシタによる）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
使用可能周囲湿度 35% 〜 85% RH
外形寸法 W70 × H60 × D60mm（突起部含まず）
質量 約120g（電池含む）
材質 難燃性ABS樹脂（ホワイト系）

FAQ

Q：電池は市販のもので交換できますか？ A：はい。市販のコイン形リチウム電池「CR2477」を1個使用していますので、お客様ご自身での交換が可能です。
Q：電池を抜くとカウント値は消えてしまいますか？ A：内部のバックアップ機能により、約3分間は値を保持します。新しい電池を準備してから速やかに交換作業を行えば、値は消えません。
Q：センサーからの配線距離はどれくらいまで可能ですか？ A：ノイズの影響を避けるため、10m以内を推奨しています。それ以上の場合は、中継リレーを使用するなどの対策が必要です。
Q：機械式のスイッチを繋ぐと数値が飛んでカウントされます。 A：内部のDIPスイッチ（SW1）を「低速（30Hz）」に設定してください。チャタリングを吸収して正確にカウントするようになります。
Q：屋外で使用することは可能ですか？ A：本製品は非防水・防湿構造です。屋外で使用する場合は、必ず防水性の高いプラボックス（ウォルボックス等）に入れてご使用ください。
Q：PNP出力のセンサーは接続できますか？ A：いいえ、PNP出力には対応しておりません。故障の原因となりますので、必ず「無電圧接点」または「NPNオープンコレクタ出力」のセンサーをお選びください。
Q：前面のリセットボタンを誰でも押せないようにロックできますか？ A：内部のDIPスイッチ（SW2）をONにすることで、前面ボタンを無効化（ロック）できます。この場合、リセットは外部入力からのみ可能となります。
Q：バックライトは付いていますか？ A：超省電力設計のため、バックライトは搭載していません。ただし高コントラストなLCDを採用しているため、周囲に明かりがあれば視認性は良好です。
Q：電池の交換時期はどのように分かりますか？ A：電池電圧が低下すると、液晶画面上に「電池マーク（ローバッテリーインジケータ）」が表示されます。表示後1ヶ月以内を目安に交換してください。
Q：累積カウント数は最大いくつまで表示されますか？ A：本製品は6桁表示（最大 999,999）となります。
