天井取付型液晶モニターハンガー450mm TAKEX 竹中エンジニアリング [MDH-B200]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX モニター取付金具天井吊下げ型 BtoB・業務用

MDH-B200 天井取付型液晶モニターハンガー450mm

MDH-B200は、防犯カメラのモニタリング用ディスプレイなどを天井から吊り下げて固定するための業務用取付金具です。店舗やオフィスの受付、監視室など、限られたスペースを有効活用しつつ、最適な視認性を確保します。

型番： MDH-B200
製品名： 天井取付型液晶モニターハンガー
対応方式： VESA規格対応
主な用途： 監視モニター、案内用ディスプレイの天井吊下げ
調整機能： チルト（首振り）機構搭載
カラー： ブラック（堅牢な金属筐体）

資料ダウンロード

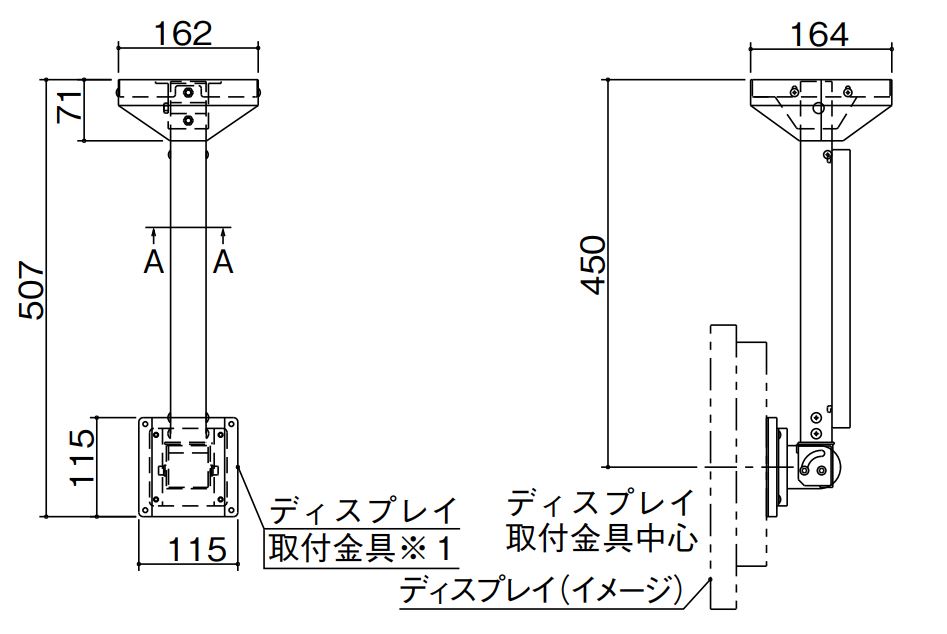

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗のレジ付近での監視映像公開
マンションエントランスの防犯用モニター
工場・オフィスの情報表示用ディスプレイ
設置スペースが限られる壁面のない場所

導入前に確認したいポイント

天井の強度が十分か（下地補強の有無）
モニター外寸が天井に干渉しないか
モニター側のVESA穴位置の確認
配線を支柱内部に通すか、露出させるか

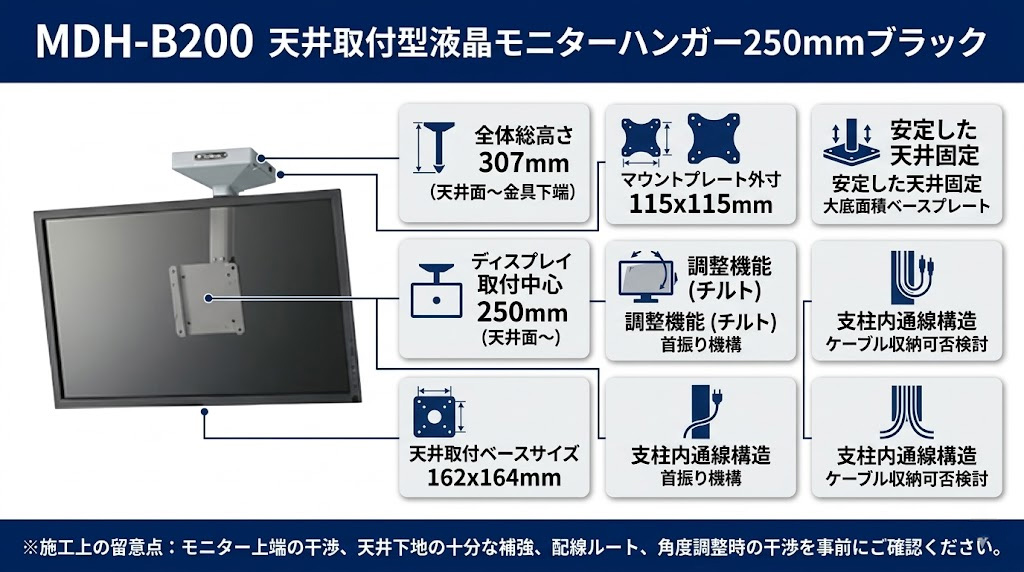

特長

天井面からモニター中心まで250mmの最適設計

天井の取付面からディスプレイの取付中心点までを250mmに設計。一般的な商業施設の天井高において、通行人の邪魔にならず、かつ視認しやすい高さでのモニタリング環境を構築可能です。

VESA規格対応のマウントプレート採用

液晶モニター背面の標準的な取付規格であるVESA（115mm×115mmプレート）に対応。多様なメーカーの小型〜中型モニターを確実に固定することができ、機種選定の自由度を高めます。

微調整が可能なチルト（角度調整）機構

モニター接合部にはチルト機構を搭載しています。設置場所の高さや見る人の視点に合わせて角度を微調整できるため、反射の防止や最適な視野角の確保が容易に行えます。

安定性を重視した大型天井取付ベース

162mm×164mmの比較的底面積の大きいベースプレートを採用しています。モニターの重量や調整時の負荷が一点に集中するのを防ぎ、より安定した天井固定を可能にします。

空間に馴染むプロユースのブラック筐体

本体カラーには落ち着いたブラックを採用。セキュリティ機器やモニター本体の色と合わせやすく、店舗の内装やオフィスの雰囲気を損なうことなく、プロフェッショナルな設置外観を実現します。

施工を容易にするセパレート構造

総高さ307mmのコンパクトな設計ながら、天井取付ベースとマウントプレート、支柱部が明確に構成されており、図面に基づいた正確な位置決めと施工が可能です。現場での作業効率を向上させます。

確実な固定を支える高信頼設計

本体質量約2.5kgという堅牢な造りにより、長期間の運用でもブレの少ない安定した吊り下げを維持。振動のある環境や、頻繁に角度を調整する運用シーンでも安心してお使いいただけます。

    選定時に評価したい強み
    高い汎用性： VESA対応により特定メーカーに依存しない設置が可能
優れた視認性： 天井からの距離が計算されており、監視用途に最適
安定した固定： 幅広のベースプレートにより落下の不安を低減
プロ仕様の外観： 露出設置でも違和感のない質感の高いブラック塗装



施工・設置ガイド

本製品の性能を十分に発揮し、安全に使用するために以下のガイドラインに従って施工してください。

確認項目	この製品での考え方
下地補強	金具（2.5kg）＋モニター重量に加え、調整時の負荷がかかるため、十分な補強が必要です。
取付中心点	天井面からモニター中心まで「250mm」となります。モニターの上下幅を考慮して位置を決めてください。
配線処理	配線ルートを事前に検討してください。支柱内部への通線可否については図面で詳細を確認してください。
可動域	チルト時にモニターが天井や支柱に接触しないか、事前のシミュレーションを推奨します。

製品仕様

項目	内容
品名	液晶モニターハンガー
品番	MDH-B200
質量	約2.5kg
カラー	ブラック
価格	オープンプライス
総高さ	307mm
取付中心高さ	250mm（天井面より）
ベースサイズ	162mm（幅） × 164mm（奥行）
プレート外寸	115mm × 115mm

FAQ

Q：どんなモニターでも取り付けられますか？ A：VESA規格（115mm×115mmの取付穴）に対応しているモニターであれば、原則として取り付け可能です。モニターの重量制限などはメーカーにお問い合わせください。

Q：天井からどのくらい下にモニターが来ますか？ A：天井面からモニターの取付中心点までが250mm、金具の最下端までが307mmです。

Q：角度の調整はできますか？ A：はい、接合部にチルト（首振り）機構を搭載しており、上下方向の角度調整が可能です。

Q：色はブラック以外にありますか？ A：本製品（MDH-B200）はブラックのみのラインアップとなっております。

Q：金具自体の重さはどのくらいですか？ A：本体重量は約2.5kgです。これに設置するモニターの重さが加わります。

Q：天井に補強は必要ですか？ A：はい。落下の危険を防ぐため、軽天材へのビス打ちやボルト吊りなど、十分な強度を持った下地に固定してください。

Q：天井取付ベースの大きさは？ A：幅162mm、奥行164mmです。四隅をビスで固定する安定性の高い形状です。

Q：配線を支柱の中を通すことはできますか？ A：施工仕様を確認の上、通線穴が確保されているか事前に外形寸法図（PDF）にてご確認ください。

Q：屋外で使用できますか？ A：いいえ、本製品は屋内用です。雨が直接かかる場所や多湿な環境での使用は避けてください。

Q：大きなモニターを取り付ける際の注意点は？ A：モニター上端が天井に干渉する可能性があります。モニターの外寸を確認し、天井から中心点までの250mmという距離で収まるか事前に計算してください。
