天井取付型液晶モニターハンガー650mm TAKEX 竹中エンジニアリング [MDH-B400]

天井取付型液晶モニターハンガー650mm TAKEX 竹中エンジニアリング [MDH-B400]

販売価格: 会員のみ販売

商品詳細

モニターハンガー 天井吊下げ 超ロングモデル 防犯監視 店舗サイネージ

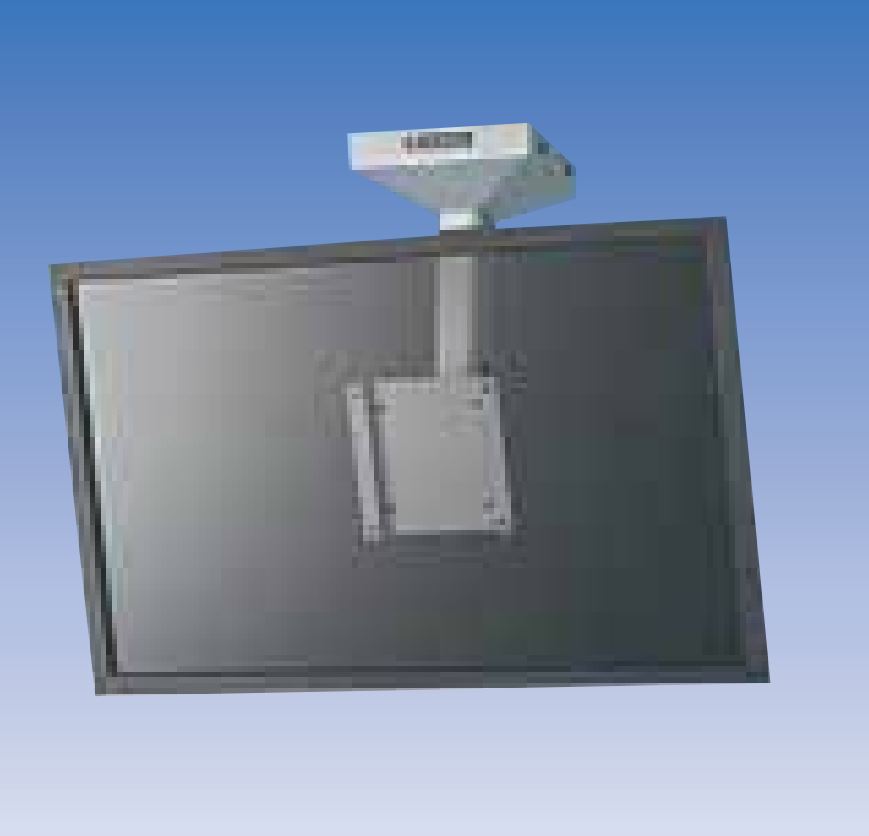

MDH-B400 天井取付型液晶モニターハンガー650mm

MDH-B400は、監視用モニターやデジタルサイネージを天井から吊り下げるための「超ロングモデル」ディスプレイ取付金具です。天井高のある施設でも、視認性の高い位置までモニターを下げることが可能で、堅牢なベース構造により安全な設置をサポートします。

  • 型番： MDH-B400
  • 製品名： 天井取付型液晶モニターハンガー650mm
  • 取付方式： 天井吊り下げ型
  • 主な用途： 防犯モニター、案内表示、デジタルサイネージ
  • 外観カラー： ブラック
  • 調整機能： チルト（上下首振り）調整対応

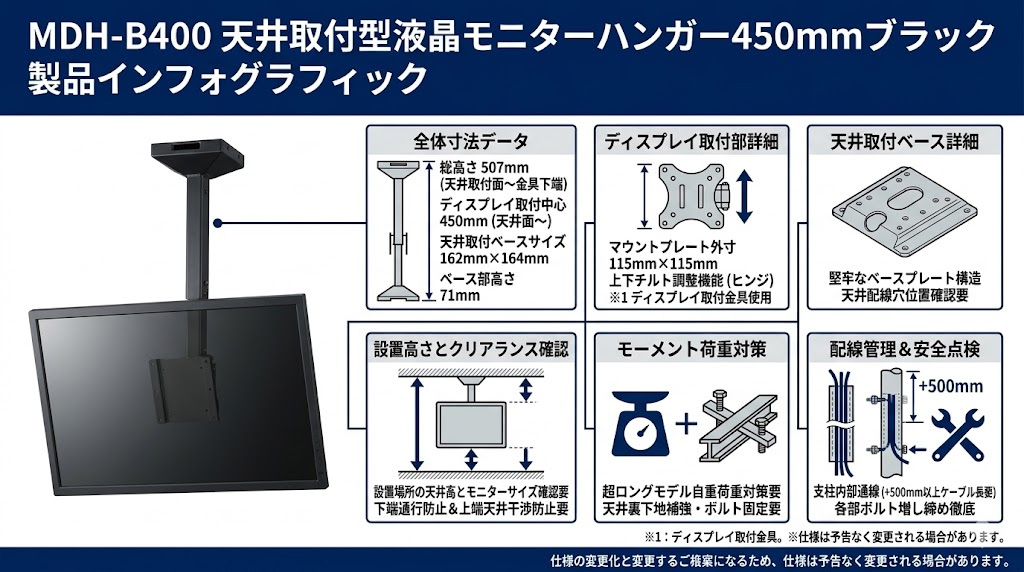

MDH-B400 天井取付型液晶モニターハンガー

資料ダウンロード

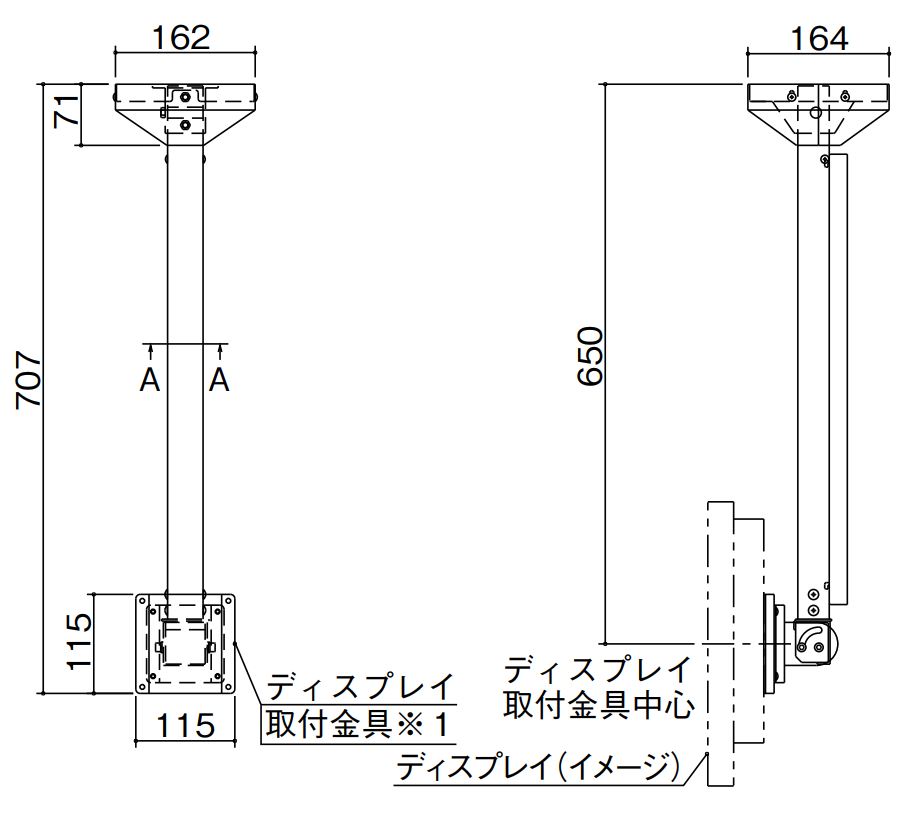

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 天井高のある店舗・ロビーでの監視用モニター設置
  • レジカウンター上部の案内用サイネージ
  • 工場・倉庫内の情報表示ディスプレイ
  • 通行人の視線に合わせた高さへのモニター固定

導入前に確認したいポイント

  • 天井下地の強度が十分であるか（補強を推奨）
  • モニターの下端が通行の妨げにならないか
  • モニターの上端が天井と干渉しないか
  • 通線用のケーブル長に十分な余裕（+500mm以上）があるか

特長

超ロングモデルによる最適な視認性の確保

天井面からディスプレイ取付中心までが「450mm」に設計されており、一般的なモニターハンガーでは高さが足りない高天井の環境でも、視認しやすい位置までモニターを下げることができます。監視映像の確認や広告表示の訴求力を高めるのに最適です。

チルト調整機能による角度の最適化

接続部にはヒンジによる調整機能を備えており、設置環境に合わせてディスプレイのチルト（上下首振り）調整が可能です。見上げる角度や光の反射を考慮した微調整ができるため、運用開始後の視認性確保も容易です。

堅牢な天井取付ベースプレート

幅162mm × 奥行164mmの広幅なベースプレートを採用しています。長尺支柱による荷重負荷（モーメント荷重）をしっかりと受け止める設計となっており、安定した吊り下げを実現します。

通線作業に配慮した中空支柱構造

支柱内部を通線経路として利用できるため、モニターへの配線が露出せず、美観を損なわない施工が可能です。本モデルは支柱が長いため、余裕を持ったケーブル引き回しを推奨しています。

シックなブラックカラー採用

筐体カラーにはブラックを採用。多くの店舗内装やセキュリティ機器、モニター本体の色味と調和しやすく、設置場所を選ばず落ち着いた外観を提供します。

施工後の安全性を重視した設計

支柱とベース、支柱とマウント部の接合ネジなど、主要な接合部のメンテナンス性を考慮した構造です。長期間の運用においても、増し締め点検を行うことで安全性を維持し続けることができます。

選定時に評価したい強み

  • リーチの長さ： 天井面から450mmの中心高さはシリーズ屈指の長さです。
  • 安定性： モーメント荷重を考慮した堅牢なベース設計により、長尺ながら揺れを最小限に。
  • 施工性： 配線の中通しに対応し、露出配線のないスッキリとした設置が可能です。
  • 汎用性： 115mm角のマウントプレートにより、幅広いモニター機種への適合性を確保。

施工・設置ガイド

MDH-B400は支柱が長いため、特に荷重に対する配慮が必要です。以下のガイドラインに従って施工を行ってください。

確認項目 施工上の注意点と対策
天井下地補強 支柱が長いためベース部への負荷が大きくなります。鋼材等へのボルト固定による下地補強を必ず行ってください。
設置高さシミュレーション 天井面から金具下端まで507mmあります。モニターサイズを含め、通行の妨げにならないか確認してください。
ケーブル余長 支柱内を通線する場合、支柱長を考慮して通常より500mm以上の余裕を持たせたケーブルをご用意ください。
安全点検 設置完了後、および定期点検時に各部接合ボルトの増し締めを徹底してください。

製品仕様

項目 内容
品名 液晶モニターハンガー
品番 MDH-B400
質量 約2.9kg
カラー ブラック
価格 オープンプライス
総高さ 507mm（天井取付面から金具下端まで）
ディスプレイ取付中心 天井面から450mm
天井取付ベースサイズ 162mm（幅） × 164mm（奥行） × 71mm（高さ）
マウントプレート外寸 115mm × 115mm

FAQ

Q：天井面からどのくらいの高さにモニターが設置されますか？ A：天井面からモニターの取付中心までが450mm、金具の最下端部までは507mmとなります。モニター自体の縦サイズも考慮して設置高さを決定してください。
Q：モニターの向き（角度）は調整できますか？ A：はい、マウントプレート接続部のヒンジにより、上下のチルト（首振り）調整が可能です。
Q：どのような天井でも設置可能ですか？ A：本製品は支柱が長く、モニターの自重によるベース部への荷重（モーメント）が大きくなります。必ず十分な強度がある天井下地（鋼材等）への固定を行ってください。
Q：ケーブルを隠して配線することはできますか？ A：はい、支柱内部が中空構造になっており、通線が可能です。支柱の長さを考慮し、通常より500mm程度長めのケーブルを用意することを推奨します。
Q：取付可能なモニターのネジピッチを教えてください。 A：マウントプレートの外寸は115mm×115mmです。モニター側のVESA規格等のネジ穴位置がこれに適合するかご確認ください。
Q：製品の重量はどのくらいありますか？ A：金具自体の質量は約2.9kgです。これにモニター本体の重量が加わるため、合算した荷重に耐えうる施工が必要です。
Q：カラーバリエーションはありますか？ A：本型番（MDH-B400）はブラックモデルとなります。
Q：屋外で使用しても問題ありませんか？ A：本製品は屋内用です。腐食や故障を避けるため、雨のかからない屋内環境でご使用ください。
Q：設置後にモニターの高さを変更することはできますか？ A：本製品の支柱長は固定式です。設置後の高さ変更はできませんので、事前の寸法確認が重要です。
Q：緩みなどの点検は必要ですか？ A：安全のため、設置後は各部のボルト（特に支柱とベース、支柱とマウント部の接合部）の増し締めを徹底してください。定期的な点検を推奨します。
