天井取付型液晶モニターハンガー650mmブラック TAKEX 竹中エンジニアリング [MDH-B600]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

モニター取付金具天井吊り下げ型ロングモデル店舗・オフィス用

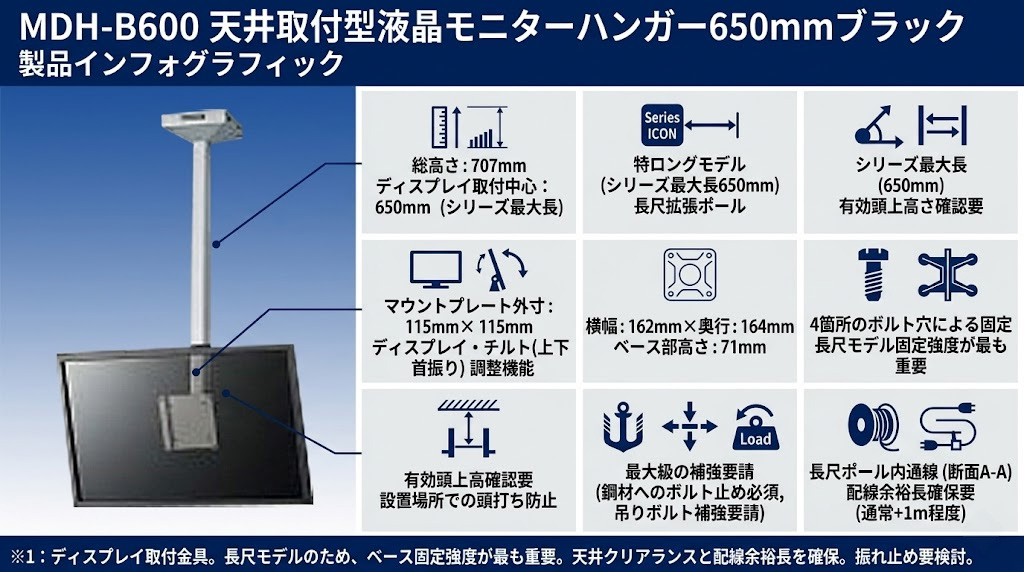

MDH-B600 天井取付型液晶モニターハンガー650mmブラック

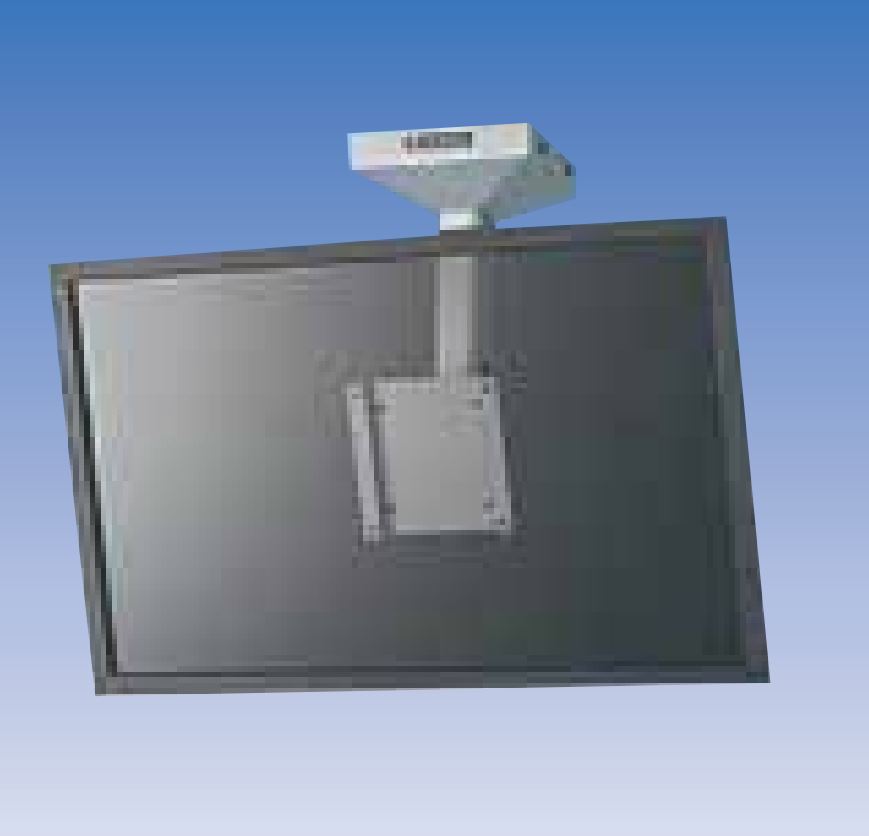

MDH-B600は、天井から液晶モニターを吊り下げて設置するためのプロ仕様取付ハンガーです。天井面からディスプレイ中心まで「650mm」の距離を確保できる特ロングモデルで、高天井の店舗やデジタルサイネージ、監視モニターの設置に最適です。

型番： MDH-B600
製品名： 天井取付型液晶モニターハンガー
アーム長： 650mm（ディスプレイ中心まで）
設置方式： 天井ボルト固定式
主な用途： デジタルサイネージ、監視ルーム、レジ上モニター表示
カラー： ブラック

資料ダウンロード

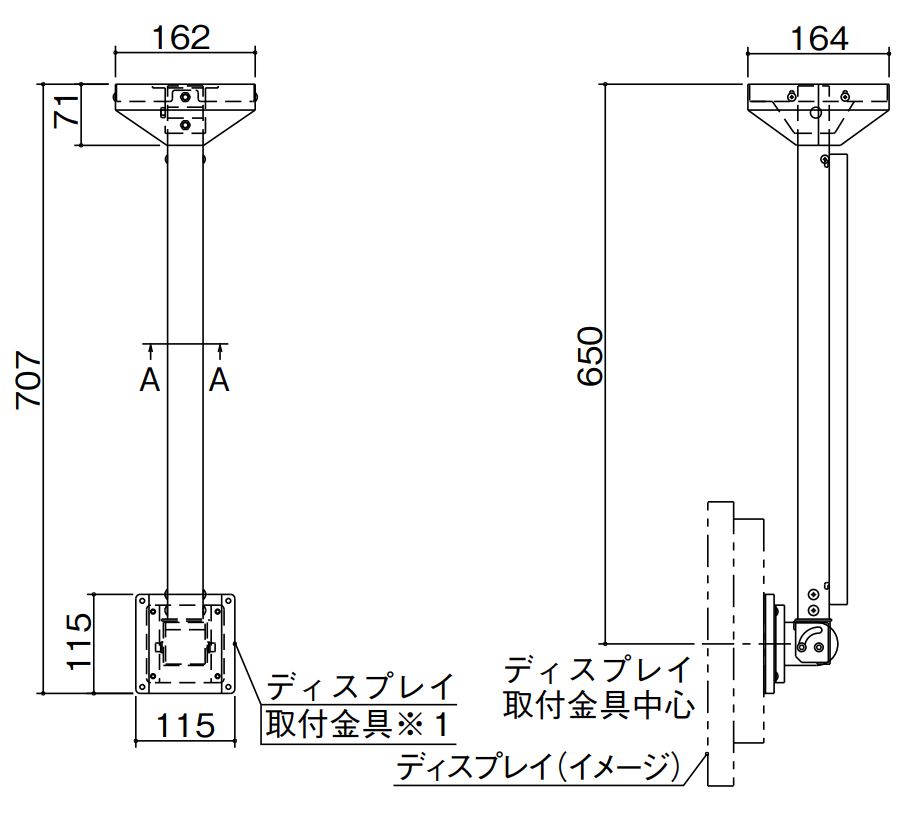

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

高天井店舗での商品PR・サイネージ
監視カメラシステムの集中モニタリング
クリニックや公共施設の呼び出し表示
スペースの限られた場所での空中設置

導入前に確認したいポイント

天井下地（Cチャン等）の強度と補強有無
床面からモニター下端までの有効高さ
モニター背面のVESA規格（マウント面115mm角）
配線用ケーブルの長さ（通常より＋1m推奨）

特長

天井から650mmのロングリーチ設計

天井の取付面からディスプレイ取付中心までが650mm、総高さが707mmに設計されています。シリーズ最大級の長さを誇り、天井の高い店舗や施設においても、視認性の高い位置までモニターを下げることが可能です。

チルト調整機能による最適な視認角度

接続部にはヒンジ構造を採用しており、ディスプレイのチルト（上下首振り）調整が可能です。設置場所の高さや視聴者の位置に合わせて、光の反射を抑えつつ最も見やすい角度に固定できます。

堅牢なワイド天井取付ベース

162mm×164mmの大型天井取付ベースを採用。4箇所のボルト穴による強固な固定が可能です。長尺モデル特有の根本への負荷を考慮した設計となっており、安定した設置をサポートします。

内部通線が可能なパイプ構造

支柱内部は配線経路として利用可能な構造になっています（断面A-A参照）。HDMIケーブルや電源ケーブルをパイプ内に隠すことで、露出配線を最小限に抑え、美観を損なわないプロフェッショナルな施工を実現します。

多様な環境にマッチするブラックカラー

本体カラーには落ち着いたブラックを採用。内装デザインを問わず、モダンな店舗設計からオフィス、工場などの産業現場まで幅広く馴染みます。

BtoB基準の施工性を追求

ボルト止めを前提としたベース構造や、各部の調整機能など、現場での施工効率と長期運用時の信頼性を重視した設計です。モーメント荷重のかかりやすいロングモデルだからこそ、ベース部の強度が追求されています。

    選定時に評価したい強み
    圧倒的な長さ： 他の標準モデルでは届かない高天井環境にも対応可能。
高い安全性： 大型ベースにより、揺れやモーメントに対する耐久性を確保。
施工美： パイプ内通線により、ケーブル周りが非常にクリーンに仕上がる。
調整の柔軟性： チルト機構により、現場での最終的な角度微調整が容易。



施工・設置ガイド

本製品は650mmの長尺モデルであるため、設置時の安全確保が非常に重要です。以下のガイドに沿って施工を計画してください。

確認項目	この製品での考え方
天井下地の補強	非常に重要です。軽天材へのビス止めではなく、鋼材（Cチャン等）へのボルト固定を強く推奨します。
クリアランス確認	床面からモニター下端までの高さを計算し、歩行者の頭打ちや機材との接触がないか確認してください。
ケーブル長の選定	金具内部だけで約700mmの長さを消費します。標準より1m程度余裕を持ったケーブルを用意してください。
振れ止め対策	空調の風や振動が懸念される場所では、必要に応じて別途振れ止め処置を検討してください。

製品仕様

項目	内容
品名	液晶モニターハンガー
品番	MDH-B600
質量	約3.4kg
カラー	ブラック
総高さ	707mm（天井面〜下端）
ディスプレイ取付中心	天井面より650mm
天井取付ベースサイズ	162mm（幅） × 164mm（奥行）
ベース部高さ	71mm
マウントプレート外寸	115mm × 115mm
価格	オープンプライス

FAQ

Q：天井からモニターの中心までどのくらいの長さになりますか？ A：天井の取付面からモニターの取付中心（マウント面中心）まで、650mmの長さとなります。

Q：どのようなモニターが取り付け可能ですか？ A：マウントプレートが115mm×115mmですので、一般的なVESA規格（75×75mmまたは100×100mm）に対応したモニターであれば取付可能です。

Q：モニターの角度調整はできますか？ A：はい、ヒンジ部分によりチルト（上下の首振り）調整が可能です。

Q：ケーブルは隠せますか？ A：はい、支柱が中空構造になっており、内部にケーブルを通すことが可能です。

Q：設置に必要なボルトは同梱されていますか？ A：天井への固定用ボルトやナットは、設置場所の材質に合わせて別途ご用意ください。

Q：一般家屋の天井にも取り付けられますか？ A：本製品は重量があり、モーメントもかかるため、必ず十分な補強が施された下地への設置が必要です。専門の施工業者様へのご相談を推奨します。

Q：地震などの揺れに対してはどうですか？ A：ロングモデルのため揺れが発生しやすくなります。強固なボルト固定に加え、必要に応じて振れ止め対策を検討してください。

Q：HDMIケーブルは何メートルのものを用意すればよいですか？ A：金具内で約70cm消費するため、天井内から引き回す分も含め、余裕を持って通常より1m以上長いケーブルを選定してください。

Q：ブラック以外のカラーはありますか？ A：本型番（MDH-B600）はブラックモデルとなります。

Q：最大何キロまでのモニターを付けられますか？ A：具体的な耐荷重については取付面の強度に依存しますが、業務用中小型液晶モニターの使用を前提としています。詳細は外形寸法図をご確認ください。
