UD-E(W) 誘導チャイム 新しい機能!新たな機能を設け、さらにコンパクトサイズとなりました TAKEX 竹中エンジニアリング [UD-E(W)]

UD-E(W) 誘導チャイム 新しい機能!新たな機能を設け、さらにコンパクトサイズとなりました TAKEX 竹中エンジニアリング [UD-E(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 誘導チャイム バリアフリー IP43防雨構造 公共施設・福祉施設向け

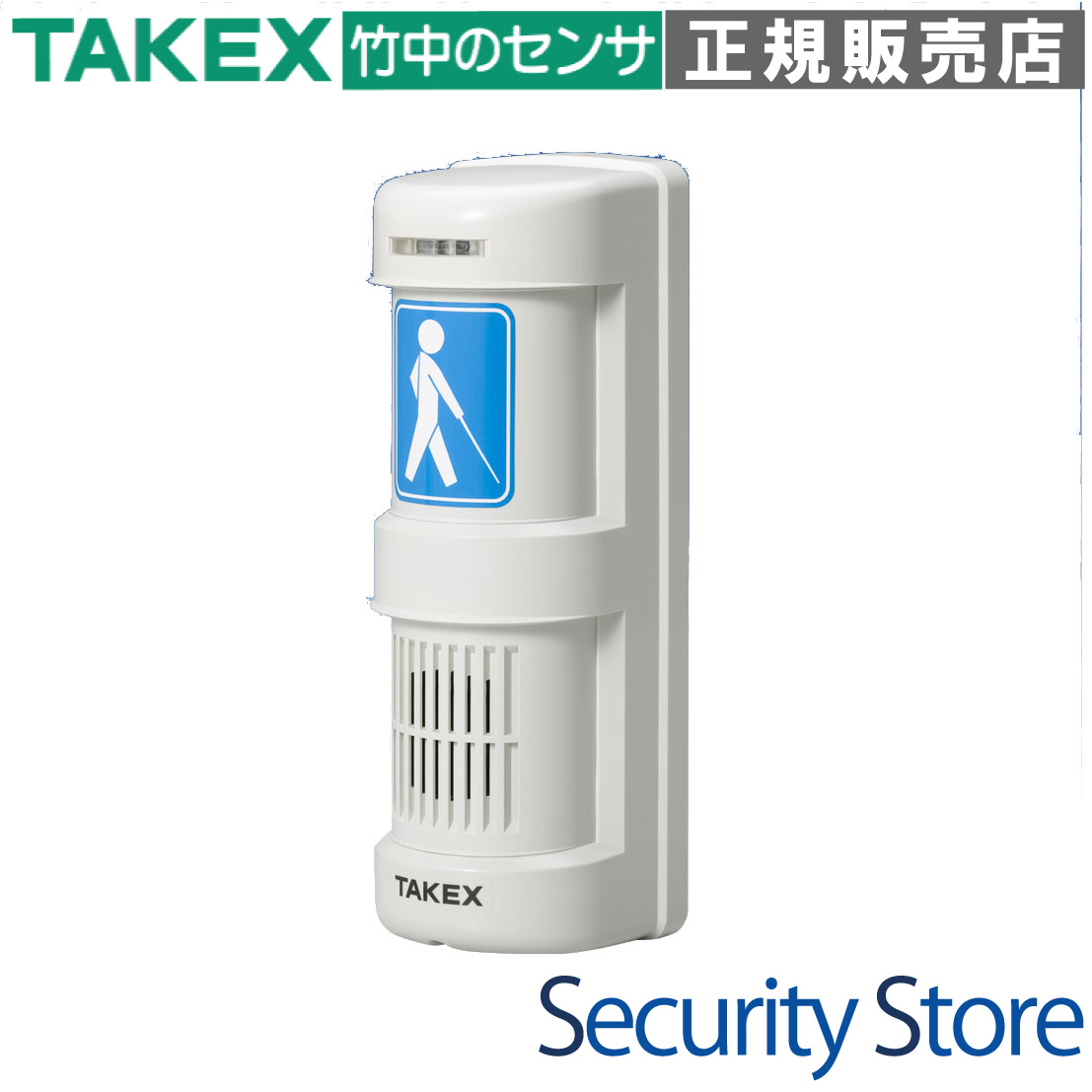

UD-E(W) 誘導チャイム ホワイト

公共施設や病院の入口で、音による確実なナビゲーションを実現。

UD-E(W)は、視覚障害者の方や高齢者の方を安全に目的地へ誘導するための高機能チャイムです。従来の電子音に加え、心理的ストレスを軽減するリアルな野鳥の鳴き声を搭載。周囲の明るさに応じた音量自動切替やセンサー連動など、BtoB現場のニーズに即した高度なカスタマイズ機能をコンパクトな防滴筐体に凝縮しています。

  • 型番： UD-E(W)
  • 製品名： 誘導チャイム ホワイト
  • 音源： 誘導音（ピン・ポーン）＋野鳥の鳴き声6種
  • 構造： IP43相当 防雨構造（半屋外設置対応）
  • 主な用途： 市役所、駅、病院、高齢者施設の玄関・昇降口
  • 電源： AC100V（センサー用DC12V出力端子付）

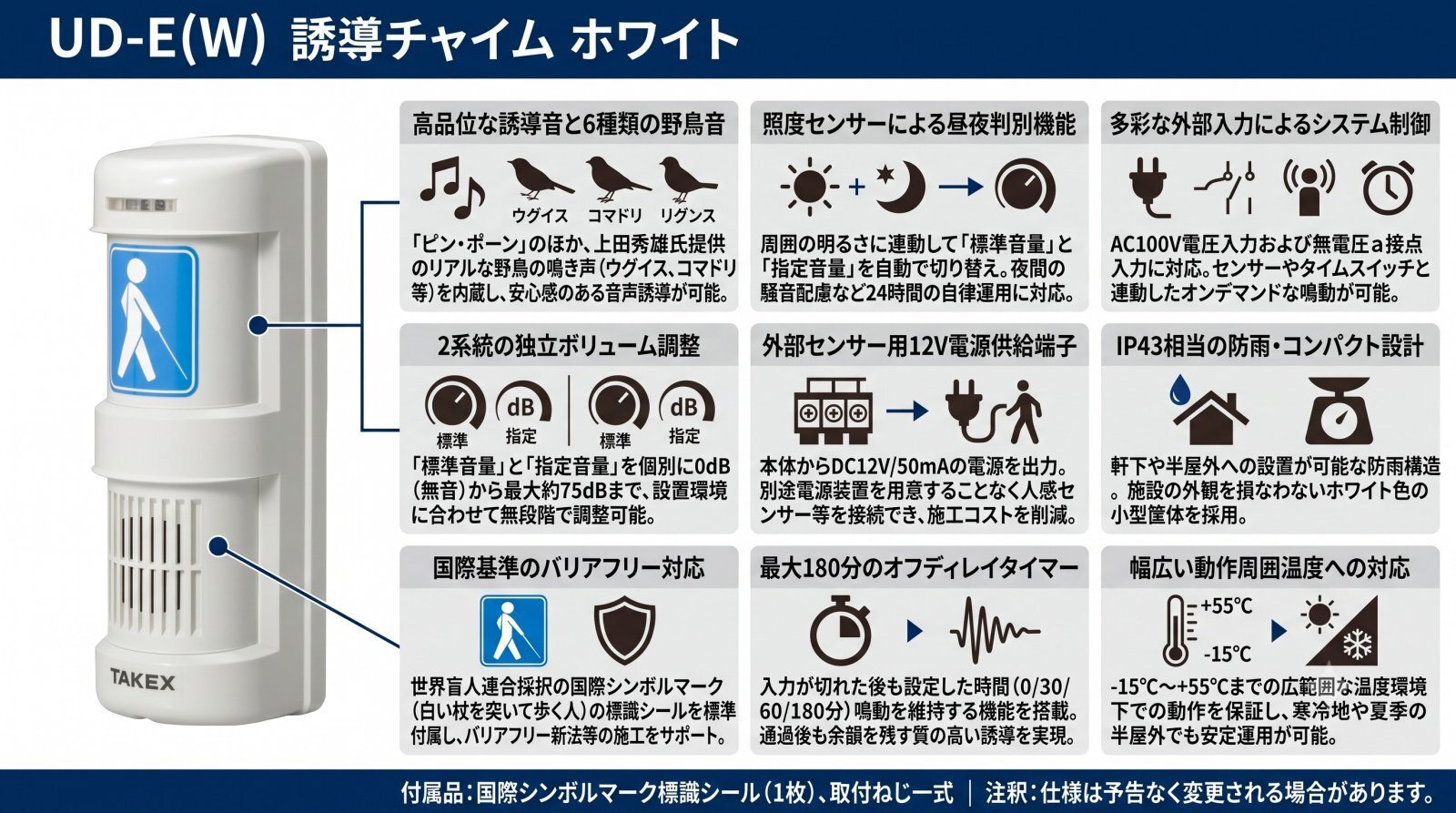

UD-E(W) 誘導チャイム ホワイト 製品画像

この製品が向いている用途

  • 市役所・図書館など公共施設の玄関案内
  • 駅の改札口、地下道の昇降口、ホームの誘導
  • 病院や高齢者福祉施設の入口・目標地点
  • 大型商業施設のバリアフリー導線確保

導入前に確認したいポイント

  • AC100V電源の確保が可能か
  • 直接雨が当たらない軒下などの設置環境か
  • 夜間、周囲に強い照明（センサー干渉源）がないか
  • 連動させる外部センサーの消費電流が50mA以内か

特長

(1) 高品位ネイチャーサウンドと誘導音の選択機能

標準的な「ピン・ポーン」という誘導音（770Hz/640Hz）に加え、ネイチャーサウンドの第一人者・上田秀雄氏提供のリアルな野鳥の鳴き声6種（コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミ）を内蔵。設置環境の雰囲気を壊さず、利用者に安心感を与える音声誘導が可能です。

(2) 周囲の明るさに連動する「昼夜判別機能」

内蔵の照度センサーが周囲の明るさを検知し、暗くなると自動的に設定した音量（指定音量）へ切り替わります。昼間は雑踏の中でも聞こえる大音量、夜間は近隣への騒音配慮として小音量にするなど、24時間の自律的な運用が可能です。

(3) 外部接点・電圧入力によるインテリジェント制御

AC100Vの電圧入力（検出入力）や、無電圧a接点入力に対応。タイムスイッチと連動させた時間帯制御や、人感センサーと連動させた「人が来た時だけ鳴動させる」オンデマンド運用など、現場の運用要件に合わせたシステム構築が容易です。

(4) デュアル音量調整ボリューム搭載

「標準音量」と「指定音量」の2つの独立したボリュームを搭載。それぞれ0dB（無音）から最大約75dBまで個別に無段階調整が可能です。特定のトリガーが入った際のみ音量を変化させるなど、柔軟な音響設計をサポートします。

(5) 外部センサー用12V電源供給端子を装備

本体内部にDC12V/50mAのサービス電源出力を備えています。別途電源装置を用意することなく、TAKEX製の人感センサーなどを直接接続・駆動できるため、施工コストの削減と省配線化を実現します。

(6) 施工性を追求したコンパクト・防雨設計

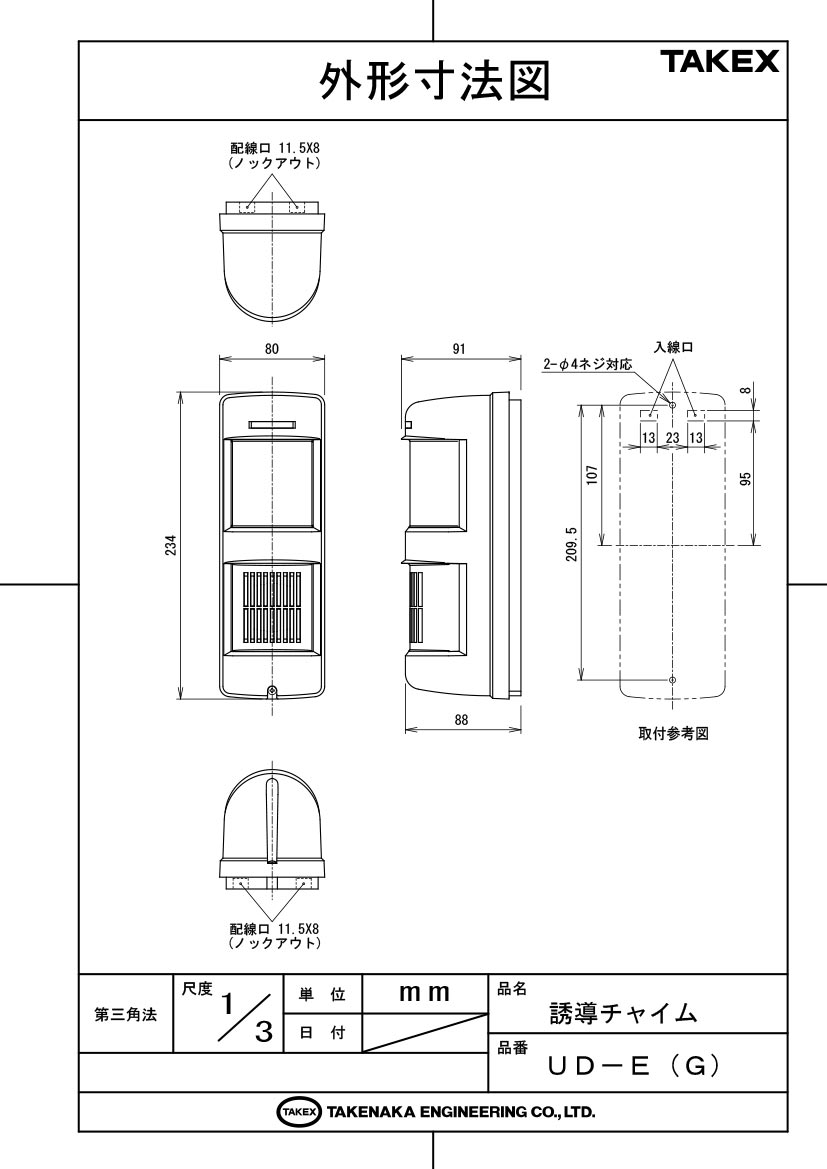

旧モデルからさらにコンパクト化を図り、ホワイト筐体で施設の外観を損なわないデザインを採用。IP43相当の防雨構造により、屋外の軒下や半屋外環境への設置も安心です。壁面への取付ピッチもJIS規格を考慮した設計となっています。

(7) 国際基準のバリアフリー対応

世界盲人連合が採択した盲人のための国際シンボルマーク「白い杖を突いて歩く人」の標識シールを標準付属。公共施設におけるバリアフリー新法や各自治体の福祉条例に準拠した施工を強力にサポートします。

(8) 運用を安定させるオフディレイタイマー

センサーや接点入力が切れた後も、設定した時間（0/30/60/180分）だけ鳴動状態を維持するオフディレイ機能を搭載。チャタリング防止や、人の通過後も余韻を残す誘導など、質の高い案内を実現します。

選定時に評価したい強み

  • 信頼の音源： 野鳥録音の専門家による高音質な天然音を採用。
  • 柔軟な調整： 昼夜判別、2系統音量、タイマー等、単体で完結する設定機能。
  • 施工負担の軽減： センサー用電源出力により、現場での電源工事を簡略化。
  • 環境耐性： -15℃から+55℃まで、過酷な温度環境での動作を保証。

施工・設置ガイド

本製品はAC100Vを取り扱う機器です。施工時は必ず以下の点を確認してください。

確認項目 詳細・対策
取付場所 直接の豪雨や高圧洗浄を避け、軒下等の半屋外へ設置してください。
センサー干渉 昼夜判別を使用する場合、本体の受光部に街灯や防犯灯が直接入らない位置を選定してください。
配線処理 強電（AC100V）と弱電（接点・DC12V）の配線は筐体内で分離して束線してください。
コーキング 屋外設置時は上部・側面をコーキングし、下部は結露排出のため開けておいてください。

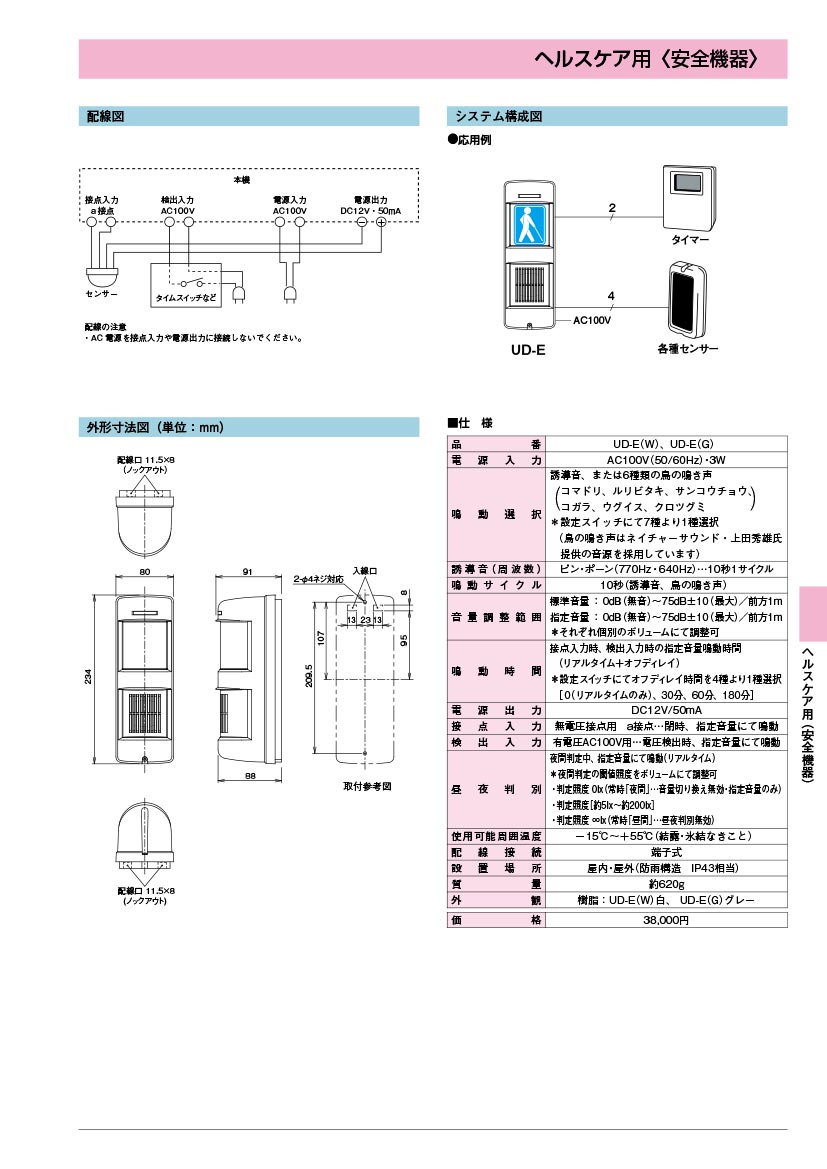

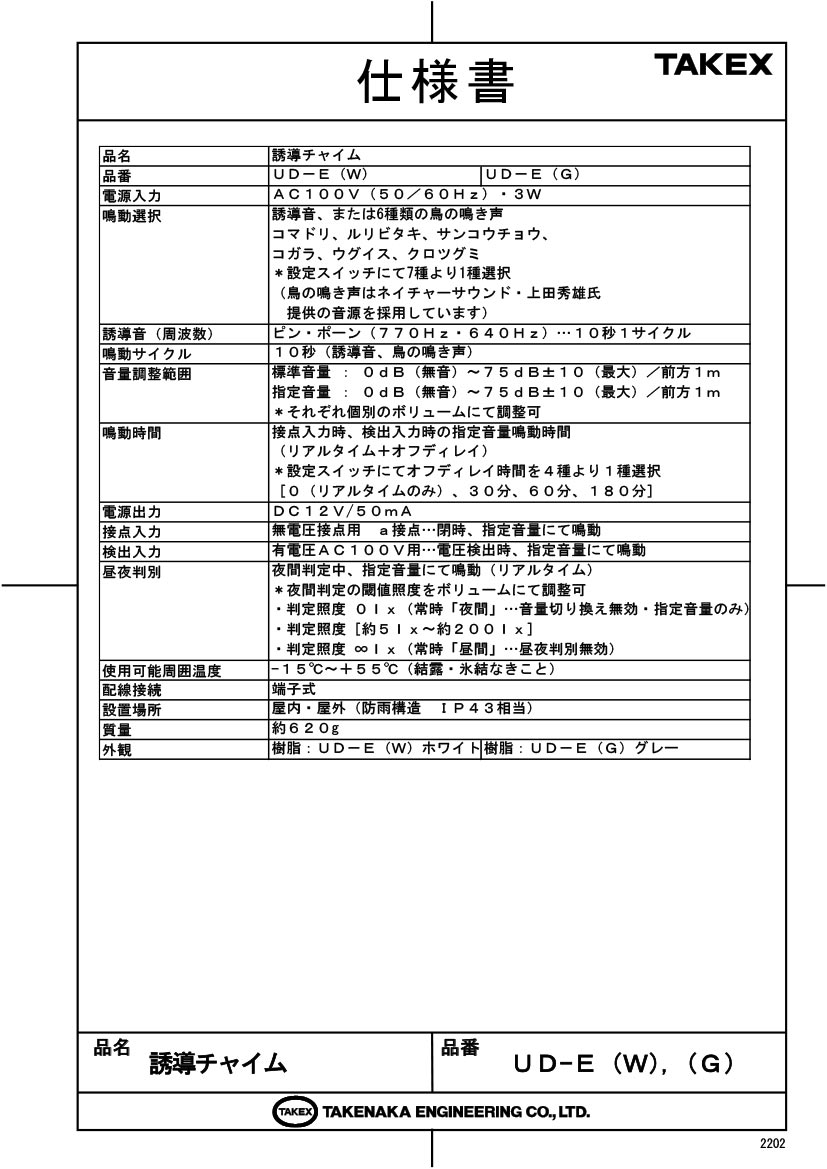

製品仕様

項目 内容
品番 UD-E（W）：ホワイト
電源入力 AC100V（50/60Hz）・消費電力 3W
鳴動選択 誘導音、または6種類の鳥の鳴き声（コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミ）※スイッチ切替
誘導音周波数 ピン・ポーン（770Hz・640Hz）…10秒1サイクル
音量調整範囲 標準音量：0dB（無音）〜75dB±10（最大）／前方1m
指定音量：0dB（無音）〜75dB±10（最大）／前方1m
鳴動時間（指定音量） リアルタイム ＋ オフディレイ（0、30分、60分、180分より選択）
電源出力 DC12V / 50mA（外部センサー駆動用）
接点入力 無電圧接点用 a接点（閉時に指定音量にて鳴動）
検出入力 有電圧 AC100V用（電圧検出時に指定音量にて鳴動）
昼夜判別機能 判定照度調整可能：0lx（常時夜間）〜約5〜200lx〜∞lx（常時昼間）
使用可能周囲温度 - 15℃ 〜 ＋55℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造 IP43相当）
質量 約620g
外観・材質 樹脂（ホワイト色）

FAQ

Q：音量はどのくらいの大きさまで出せますか？ A：前方1mの地点で最大約75dB（±10dB）まで調整可能です。これは騒がしい事務所や掃除機の音程度の大きさで、誘導案内として十分な音量です。
Q：夜間だけ音を小さくすることは可能ですか？ A：はい。内蔵の昼夜判別機能により、周囲が暗くなると自動的に「指定音量」へ切り替えることができます。標準音量を大きく、指定音量を小さく設定することで対応可能です。
Q：どのような鳥の鳴き声が入っていますか？ A：コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミの6種類と、標準のピン・ポーン音の計7種類から選択できます。
Q：雨に濡れる場所に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですが、完全防水ではありません。直接激しい雨が当たる場所は避け、軒下などの半屋外環境への設置を推奨します。
Q：人感センサーと連動させることはできますか？ A：可能です。本機の接点入力端子にセンサーの出力を接続してください。また、50mA以内であればセンサー用の電源（DC12V）も本機から供給できます。
Q：鳥の鳴き声の長さはどのくらいですか？ A：誘導音、鳥の鳴き声ともに10秒で1サイクルの設定となっています。
Q：シンボルマークは自分で用意する必要がありますか？ A：いいえ、世界盲人連合が採択した国際シンボルマーク（白い杖を突いて歩く人）が標準で付属しています。
Q：AC200V環境で使用できますか？ A：本製品はAC100V専用です。200V環境で使用する場合は、別途変圧器（トランス）を用意していただく必要があります。
Q：オフディレイ機能とは何ですか？ A：センサーなどの入力が切れた後も、設定した時間（30分〜180分など）だけ鳴動を継続させるタイマー機能のことです。
Q：音を完全に消す設定はできますか？ A：各音量ボリュームを左に回し切ることで、0dB（無音）に設定することが可能です。
