UD-MTIP 音声誘導機 TAKEX 竹中エンジニアリング [UD-MTIP]

UD-MTIP 音声誘導機 TAKEX 竹中エンジニアリング [UD-MTIP]

販売価格: 会員のみ販売

商品詳細

TAKEX 音声誘導機 タイマー制御 案内・注意喚起 AC100V

音声誘導機 UD-MTIP（タイマープログラム方式）

内蔵のウィークリータイマーにより、指定時刻や一定間隔での案内・注意喚起を自動化できる高度な音声誘導システムです。

病院や福祉施設、工場、無人店舗など、人の手を介さずスケジュールに基づいた的確な音声アナウンスを実現します。2種類の音声を使い分けるデュアル音声アーキテクチャにより、常時案内と優先警告を柔軟に運用可能です。

  • 型番： UD-MTIP
  • 方式： タイマープログラム方式
  • 電源： AC100V
  • 記憶媒体： 専用メモリーカード（128MB内蔵）
  • 主な用途： 感染症対策、水分補給、営業終了、長居防止の案内など

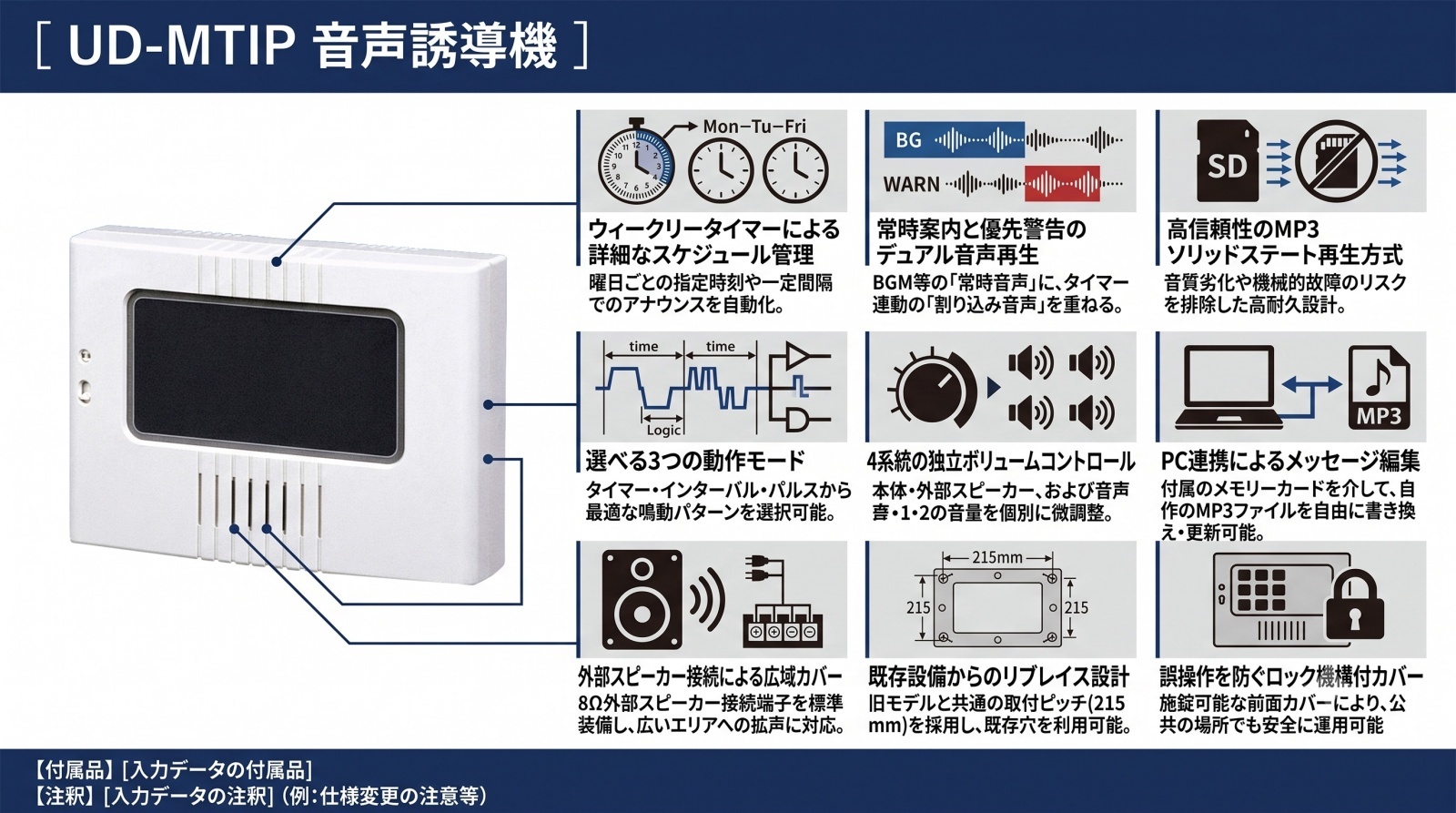

音声誘導機 UD-MTIP

資料ダウンロード

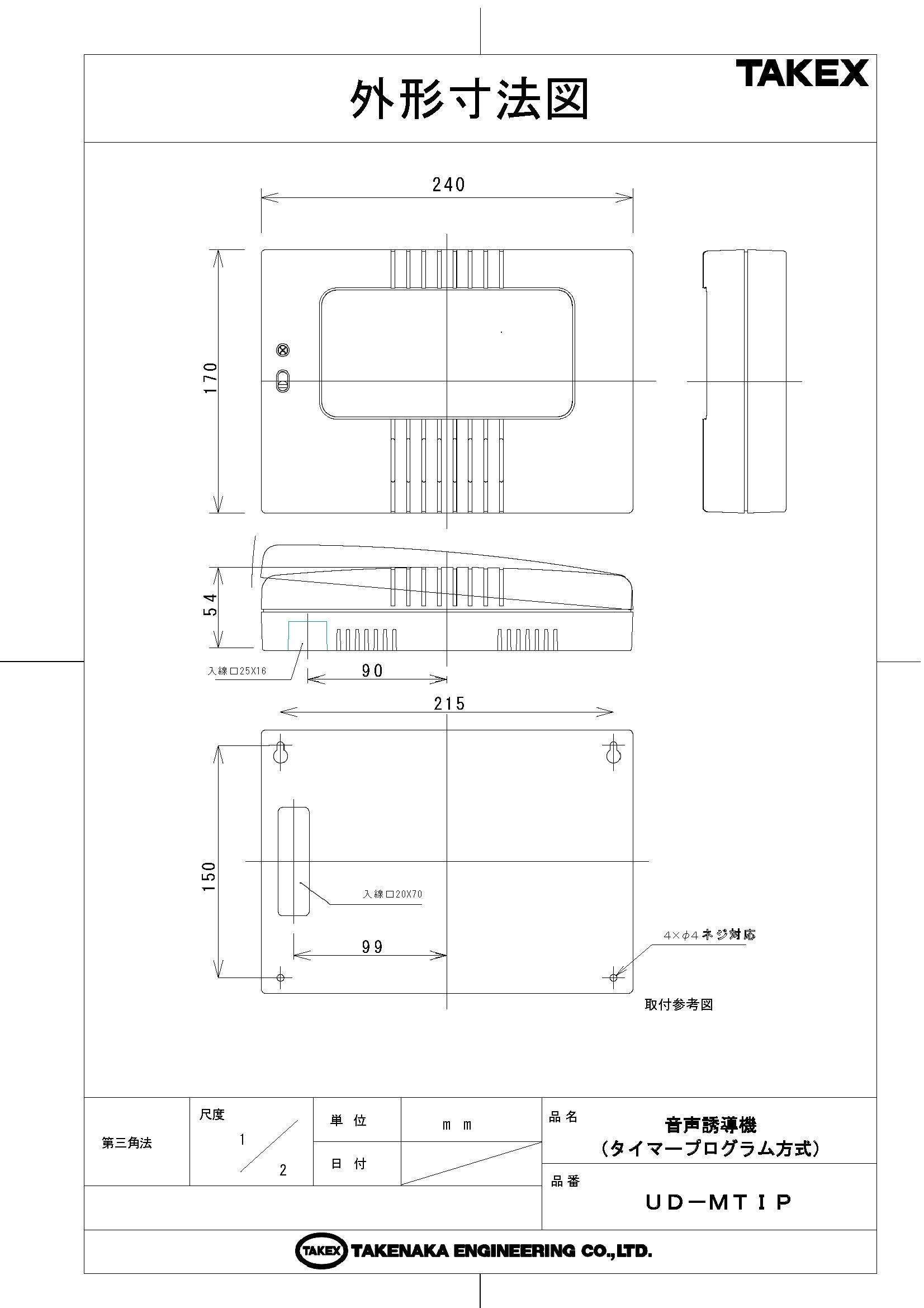

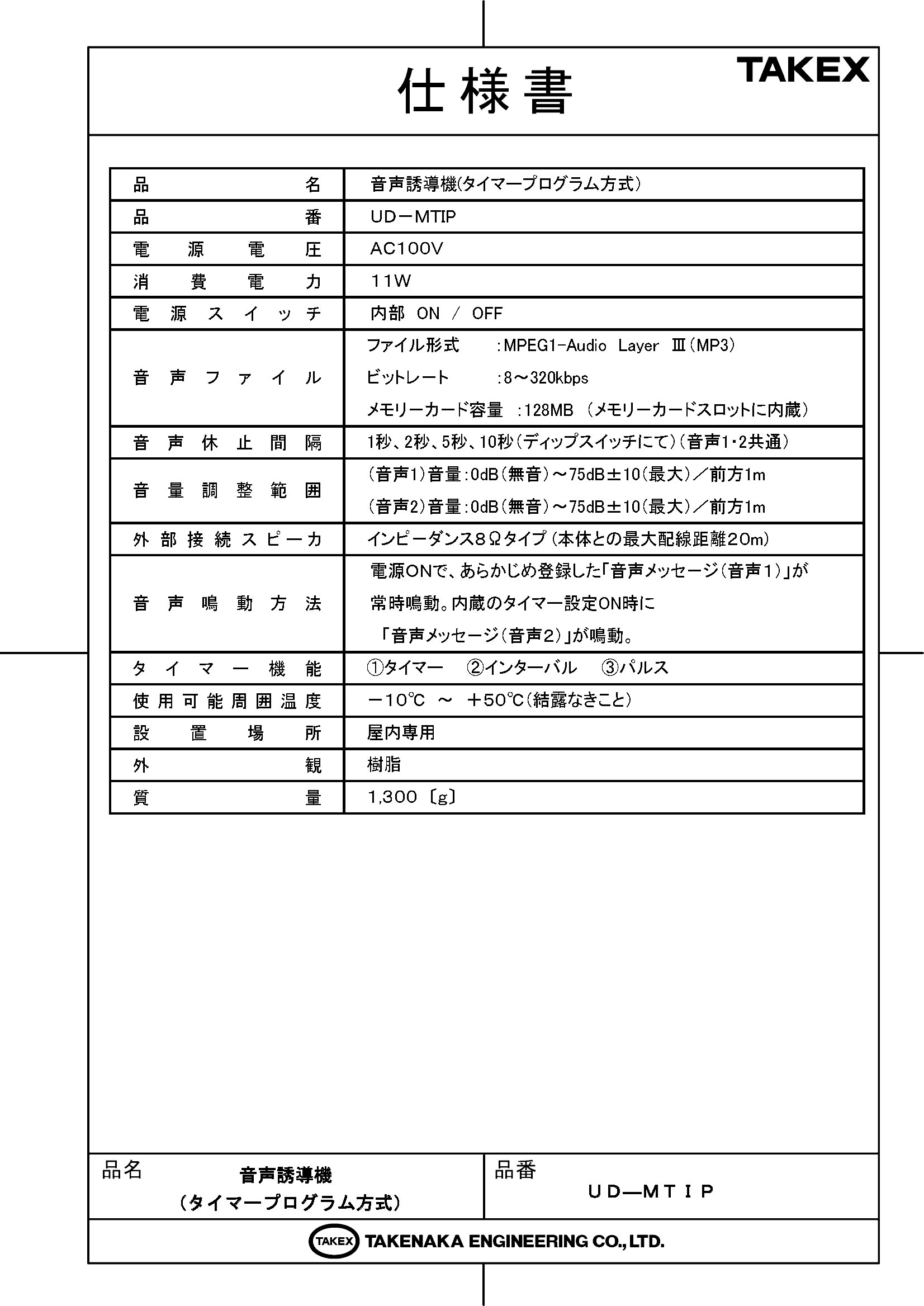

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院・福祉施設での定期的な換気・消毒案内
  • 工場・現場での熱中症対策（水分補給喚起）
  • コインランドリー等無人店舗の利用マナー啓発
  • 商業施設の営業時間案内や定期イベント告知

導入前に確認したいポイント

  • 設置場所は屋内か（屋内専用仕様です）
  • 電源（AC100V）の確保が可能か
  • 音声データの作成・編集用PC環境があるか
  • 壁面の強度は十分か（質量1300gの固定）

特長

1. 柔軟なスケジュール管理「ウィークリータイマー」

内蔵の電子式タイムスイッチにより、曜日ごとの詳細なスケジュール設定が可能です。「営業時間内の指定時刻」や「30分おき」など、現場の運用に合わせたアナウンスの自動化を実現し、スタッフの業務負担を軽減します。

2. 「常時案内」と「優先鳴動」の使い分けが可能

「音声1（常時音声）」と「音声2（割り込み音声）」のデュアル再生方式を採用。通常時はBGMや基本案内を流し、タイマーがONになった時だけ緊急警告や重要なお知らせを割り込ませる、高度な運用が可能です。

3. MP3対応・ソリッドステート再生による高信頼性

可動部のない専用メモリーカードによるMP3ダイレクト再生方式を採用。長期間の使用でも音質劣化が少なく、モーター等の機械的故障リスクを排除した、法人利用に耐えうる高耐久設計です。

4. 選べる3つの動作モード（タイマー・インターバル・パルス）

指定時間帯に鳴らし続ける「タイマー」、一定サイクルで交互に流す「インターバル」、指定時刻に短時間だけ鳴らす「パルス」の3モードを搭載。施設の特性に合わせた最適な鳴動パターンを選択できます。

5. 現場で微調整可能な4系統ボリュームコントロール

本体スピーカー、外部スピーカー、さらに音声1と音声2それぞれの音量を個別に調整可能。周囲の騒音レベルや時間帯に合わせて、聞き取りやすく不快感のない音響設計を現場で行えます。

6. 施工性と互換性を考慮した筐体設計

TAKEX製の従来機（CBC-602 / CBC-603）と同一の取付ピッチ（215mm）を採用。既存設備からのリプレイスがスムーズに行えるよう配慮されています。また、施錠可能なカバーにより、不用意な設定変更を防止します。

7. 自由なメッセージ編集機能

音声メッセージは付属のメモリーカードを介してPCから自由に書き換え可能です。用途に応じた最適なガイダンスを自社で作成し、いつでも更新することができます。

8. 外部スピーカー接続による広範囲カバー

外部スピーカー接続端子を標準装備。本体から離れた場所や、より広いエリアに音声を届けたい場合でも、追加スピーカー（8Ω）を接続することで対応可能です。

選定時に評価したい強み

  • 運用の自動化： ウィークリータイマーにより、人的ミスのない案内運用が可能。
  • 高い汎用性： 工場から店舗まで、シーンを選ばない3つのプログラムモード。
  • 容易な更新： MP3ファイル（1.mp3 / 2.mp3）の差し替えだけで簡単に案内を変更。
  • 安心の保護性能： ロック機構付カバーにより、公共の場でも安全に設置可能。

施工・設置ガイド

本機はAC100Vを使用するため、電気工事士による確実な施工が必要です。設置の際は、以下の点に注意してください。

確認項目 この製品での考え方
設置環境 屋内専用。油煙、湯気、過度な粉塵がある場所は避けてください。
取付ピッチ 水平215mm、垂直150mm。上部2箇所を仮留めしてから引っ掛ける構造です。
配線仕様 AC100V電源線とスピーカー線は、ノイズ防止のため分離して配線してください。
メモリーカード 必ず本体付属の専用カードを使用してください。市販品は認識しない場合があります。

製品仕様

項目 内容
品名音声誘導機（タイマープログラム方式）
品番ＵＤ－ＭＴＩＰ
電源電圧AC100V
消費電力11W
電源スイッチ内部 ON / OFF
音声ファイルファイル形式：MPEG1-Audio Layer III (MP3)
ビットレート：8〜320kbps
メモリーカード容量：128MB（メモリーカードスロットに内蔵）
音声休止間隔1秒、2秒、5秒、10秒（ディップスイッチにて）（音声1・2共通）
音量調整範囲（音声1）音量：0dB（無音）〜75dB±10（最大）／前方1m
（音声2）音量：0dB（無音）〜75dB±10（最大）／前方1m
外部接続スピーカインピーダンス8Ωタイプ（本体との最大配線距離20m）
音声鳴動方法電源ONで、あらかじめ登録した「音声メッセージ（音声1）」が常時鳴動。
内蔵のタイマー設定ON時に「音声メッセージ（音声2）」が鳴動。
タイマー機能(1)タイマー (2)インターバル (3)パルス
使用可能周囲温度－10℃ 〜 ＋50℃（結露なきこと）
設置場所屋内専用
外観樹脂
質量約1,300 [g]

トラブルシューティング

Q：電源を入れても音がまったく鳴りません。 A：AC100Vの供給状況、メモリーカードが奥まで挿入されているか、および本体・個別の各ボリュームが最小になっていないかを確認してください。
Q：音声1は流れるが、音声2（タイマー）が流れません。 A：タイマーのプログラム設定が「入」になっているか、およびメモリーカード内のファイル名が半角の「2.mp3」になっているかを確認してください。

FAQ

Q：音声データはどのように作成すればいいですか？ A：MP3形式（8〜320kbps）で作成し、ファイル名を半角で「1.mp3」（常時用）または「2.mp3」（タイマー用）として、メモリーカードのルートディレクトリに保存してください。
Q：タイマーのパルスモードとはどのような機能ですか？ A：指定した時刻に、あらかじめ設定した秒数（1〜99秒）だけ音声を再生するモードです。毎時ちょうどにアナウンスを流す際などに便利です。
Q：屋外で使用することは可能ですか？ A：本製品は屋内専用です。雨の当たる場所や過度な湿気のある場所には設置しないでください。
Q：音量はどの程度まで大きくできますか？ A：前方1m地点で最大約75dB（±10dB）程度です。騒音が激しい工場内などでは、外部スピーカーを併用することをおすすめします。
Q：市販のSDカードは使用できますか？ A：相性による認識不良や故障を防ぐため、必ず製品に付属している専用のメモリーカード（128MB）をご使用ください。
Q：旧モデルの取付穴を流用できますか？ A：はい。TAKEX製 CBC-602やCBC-603と取付ピッチ（215mm）が共通のため、スムーズな交換が可能です。
Q：1日のうちに何度もメッセージを切り替えられますか？ A：はい。タイマーモードでは最大15プログラム、パルスモードでは最大30プログラムまで設定可能です。
Q：外部入力（IN）端子は何に使用しますか？ A：UD-MTIPでは外部入力端子は使用禁止です。何も接続しないでください。接続すると音声1が鳴らなくなるなどの誤動作の原因となります。
Q：タイマー設定をせずに、常に特定の音声を流すことはできますか？ A：可能です。音声1（常時音声）として登録すれば、電源ONの間、設定した休止間隔でリピート再生されます。
Q：停電した時にタイマー設定は消えてしまいますか？ A：内蔵タイマーにはバックアップ機能があるため、短期間の停電で設定内容や現在時刻が消去されることはありません。
