TAKEX（竹中エンジニアリング）聴覚誘導装置視覚障害者支援バリアフリー内蔵タイマー

UD-T 誘導チャイム（タイマー付）

視覚障害者が公共施設や駅、地下道を安全に移動するための聴覚誘導装置です。チャイム音や鳥の鳴き声により目標地点を知らせ、触覚誘導（点字ブロック等）を補完します。内蔵のウィークリータイマーにより、時間帯に応じた音量・鳴動パターンの自動切り替えが可能です。

型番： UD-T
製品名： 誘導チャイムタイマー付
方式 / カテゴリ： 聴覚誘導装置（チャイム・擬音式）
主な用途： 公共施設、駅、地下道、施設の入口・昇降口の誘導
設置場所： 屋内専用（壁面垂直取付）
電源： AC100V

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

市役所・公民館・図書館などの公共施設入口
駅の改札口、ホーム、地下鉄への昇降口
地下道や大規模商業施設の目標地点誘導
人感センサーと連動したオンデマンド誘導

導入前に確認したいポイント

設置場所が「屋内」であるか（防水構造ではありません）
AC100Vの電源供給が可能か
壁面に約1.2kgの荷重に耐える強度があるか
外部センサー連動が必要か（無電圧A接点入力に対応）

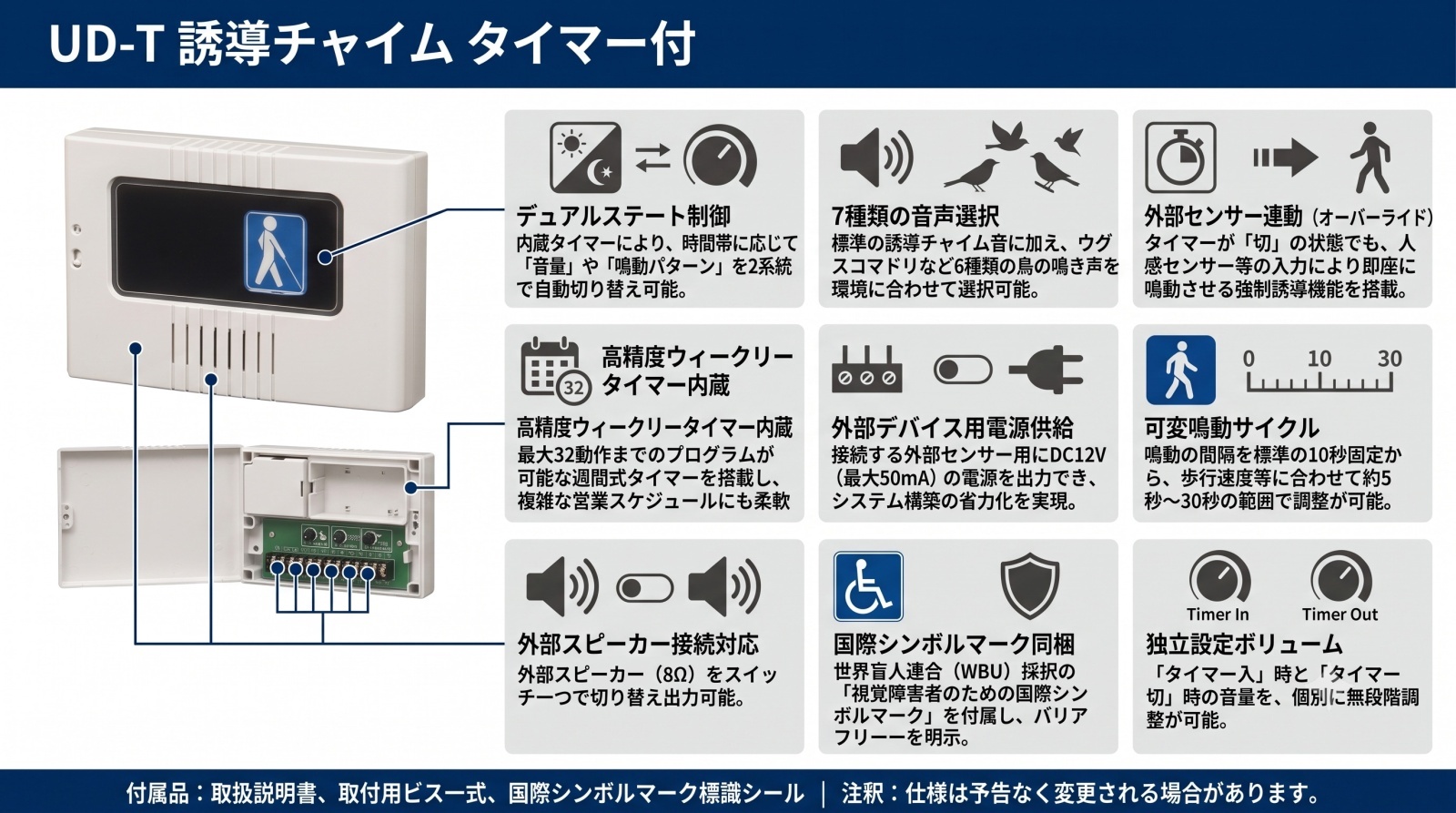

特長

時間帯で切り替わる「デュアルステート制御」

内蔵タイマーにより「タイマー入」と「タイマー切」の2つの状態を自動で管理できます。例えば、日中の混雑時間帯は大音量の鳥の鳴き声で誘導し、夜間の閑静な時間帯は小音量のチャイム音へ切り替えるといった運用が、本機単体で完結します。

7種類の音声から自由に選択可能

標準的な「ピーン・ポーン」という誘導音に加え、コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミといった6種類の鳥の鳴き声を搭載しています。周辺環境や設置箇所の識別性に合わせて最適な音色を選択できます。

外部センサー連動による強制鳴動機能

タイマーが「切（待機）」の状態であっても、外部のセンサー（人感センサー等）から入力があった場合に、即座に「タイマー入（稼働）」の設定で鳴動させるオーバーライド機能を備えています。必要な時だけ確実に誘導を行うスマートな運用が可能です。

精密なウィークリータイマーを内蔵

パナソニック製ウィークリータイマー（TB2301K相当）を搭載。曜日ごとの設定はもちろん、月〜金、土日といったグループ設定も可能です。合計32動作までのプログラムが可能で、複雑な施設の営業時間にも柔軟に対応します。

外部デバイスへの電源供給機能（DC12V）

外部に接続するセンサー用に、DC12V（最大50mA）の電源出力端子を備えています。別途電源アダプターを用意することなく、人感センサーなどの周辺機器を直接接続してシステムを構築できる親切設計です。

現場状況に合わせた鳴動サイクルの調整

鳴動の間隔を標準の10秒固定から、約5秒〜30秒の範囲で可変調整できます。設置場所の通行量や歩行者の速度に合わせて、最適な誘導間隔を設定することが可能です。タイマー入・切それぞれで独立して設定できます。

外部スピーカー接続と音声切替

本体内蔵のスピーカーだけでなく、外部スピーカー（8Ω）への出力も可能です。設置場所の音響条件が厳しい場合や、離れた場所で音を鳴らしたい場合に有効です。内部スイッチひとつで出力先を簡単に切り替えられます。

バリアフリーの国際シンボルマーク付属

世界盲人連合（WBU）が採択した、視覚障害者のための国際シンボルマーク「白い杖を突いて歩く人」を同梱しています。視覚的にも誘導装置であることを明示でき、施設のバリアフリー対策を強力にサポートします。

    選定時に評価したい強み
    スケジュール自動化： ウィークリータイマーにより日々の操作が不要
高度なカスタマイズ： 7種類の音色と音量・サイクルを2系統で独立設定可能
センサー連携： 外部接点入力と電源供給端子により、人感センサー連動が容易
信頼のTAKEXブランド： 盲人誘導の現場で長年採用されている実績と耐久性



施工・設置ガイド

本製品は屋内専用の壁面取付型です。以下の条件を確認のうえ施工を行ってください。

確認項目	この製品での考え方
取付姿勢	完全な垂直面（壁面）に取り付けてください。横向きや水平設置は故障の原因となります。
電源配線	AC100V専用です。タイマー基板の印字にかかわらず、200Vは印加しないでください。
センサー連携	無電圧A接点（メイク）の連続入力に対応。入力がある間、タイマー「入」状態で動作します。
設置高さ	誘導効果を高めるため、通行者の耳の高さ付近、または扉の上部など適切な位置へ設置してください。

内部設定・スイッチ仕様

フロントカバー内部のコントロールパネルにて以下の調整が可能です。

音量ボリューム： 0dB（無音）〜75dBの間で無段階調整（入/切独立設定）
音声選択DIPスイッチ： 3極のスイッチ組み合わせで7音色を選択
スピーカ切換スイッチ： 「内部」または「外部」スピーカーを切り替え
鳴動サイクル切換： 「10秒固定」または「ボリューム連動（5〜30秒）」の選択

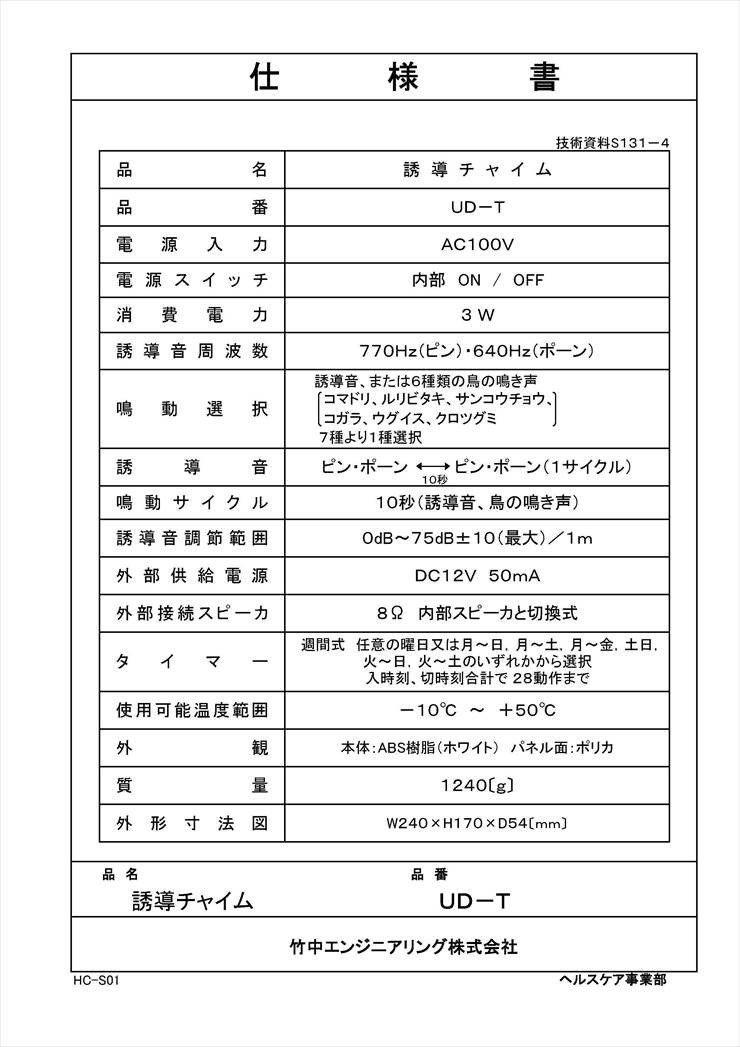

製品仕様

項目	内容
品名 / 品番	誘導チャイム / UD-T
電源電圧	AC100V (50/60Hz)
消費電力	3W
電源スイッチ	内部 ON / OFF スイッチ付
鳴動音（選択式）	誘導音（ピン・ポーン）および鳥の鳴き声6種（コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミ）の計7種類
鳴動サイクル	タイマー入・切それぞれ設定可能：標準10秒、または約5秒〜30秒可変
音量調整	タイマー入・切それぞれ独立設定：0dB〜75dB±10（最大）／1m
外部電源出力	DC11.4V〜12.6V 50mA（外部センサー用）
外部接続スピーカ	8Ω（内部スピーカと切換式、配線距離最大20m）
外部入力	無電圧A接点（メイク）入力時、タイマー入の状態に強制遷移
タイマー仕様	週間式（月〜日、平日等選択可）、1分単位、合計32動作まで設定可能
使用可能温度範囲	－10℃ 〜＋50℃（結露なきこと）
設置場所	屋内専用
外観・材質	本体：樹脂（ホワイト） / パネル面：ポリカーボネート
質量	1,240g

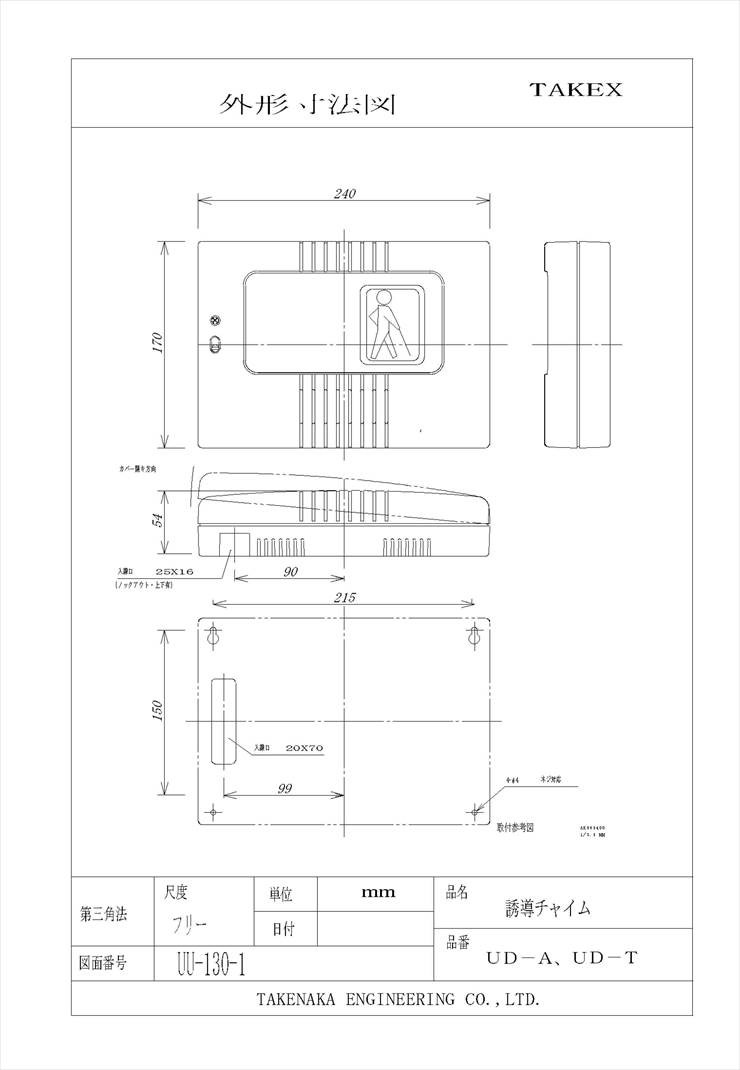

外形寸法	W240 × H170 × D54 [mm]

FAQ

Q：夜間だけ音を小さくしたり、消したりすることはできますか？ A：はい、可能です。内蔵タイマーの「タイマー切」設定側のボリュームを絞ることで、夜間のみ音量を下げる、あるいは無音に設定できます。

Q：どのようなセンサーを接続できますか？ A：無電圧A接点（メイク）出力を持つ人感センサーや、スイッチ等を接続できます。本機からDC12Vの電源供給も可能です（最大50mAまで）。

Q：屋外に取り付けても大丈夫ですか？ A：いいえ、本機は屋内専用です。雨の当たる場所や湿度の高い場所（浴室等）への設置は避けてください。

Q：鳥の鳴き声は「タイマー入」と「タイマー切」で別の音を選べますか？ A：はい、7種類の中からそれぞれ独立して音声を選択可能です。

Q：外部スピーカーを接続した場合、本体からも同時に音は出ますか？ A：いいえ、内部スイッチによる切換式のため、同時出力はできません。「本体」か「外部」のどちらか一方になります。

Q：鳴動サイクル（間隔）はどのくらいの幅で調整できますか？ A：標準は10秒固定ですが、ボリューム調整により約5秒から最大30秒までの間で自由に可変させることができます。

Q：停電した場合、タイマーの設定は消えてしまいますか？ A：タイマーモジュールにはバックアップ機能があるため、短時間の停電であれば設定は保持されますが、時刻のズレを防ぐため復旧後の確認を推奨します。

Q：埋込取り付けは可能ですか？ A：本機は露出型ですが、別売の埋込ボックス「BU-602」を使用することでスッキリとした埋込設置が可能です。

Q：電源はAC200Vでも動作しますか？ A：いいえ、本機はAC100V専用設計です。200Vを接続すると故障の原因となりますので絶対に行わないでください。

Q：視覚障害者向けのシンボルマークはどこに貼ればいいですか？ A：付属のシール（白い杖を突いて歩く人）を本体のフロントパネルの見えやすい位置に貼付してください。
