竹中エンジニアリング 聴覚誘導装置 バリアフリー 屋内用 AC100V

UD-A 誘導チャイム 聴覚誘導装置

視覚障害者の方がより安全に行動できるよう、チャイム音や鳥の鳴き声で目的地や現在地を知らせる聴覚誘導装置です。バリアフリー法や福祉条例に基づき、点字ブロックによる触覚誘導を補完する必須の音響設備として、公共施設や駅、店舗の玄関口に最適です。

  • 型番： UD-A
  • 製品名： 誘導チャイム 聴覚誘導装置
  • 方式 / カテゴリ： 聴覚誘導装置（誘導用チャイム）
  • 主な用途： 公共施設・駅・地下道等の入口誘導・目標地点案内
  • 音色： 全7種類（ピーンポーン＋野鳥6種）
  • 電源： AC100V（50/60Hz）

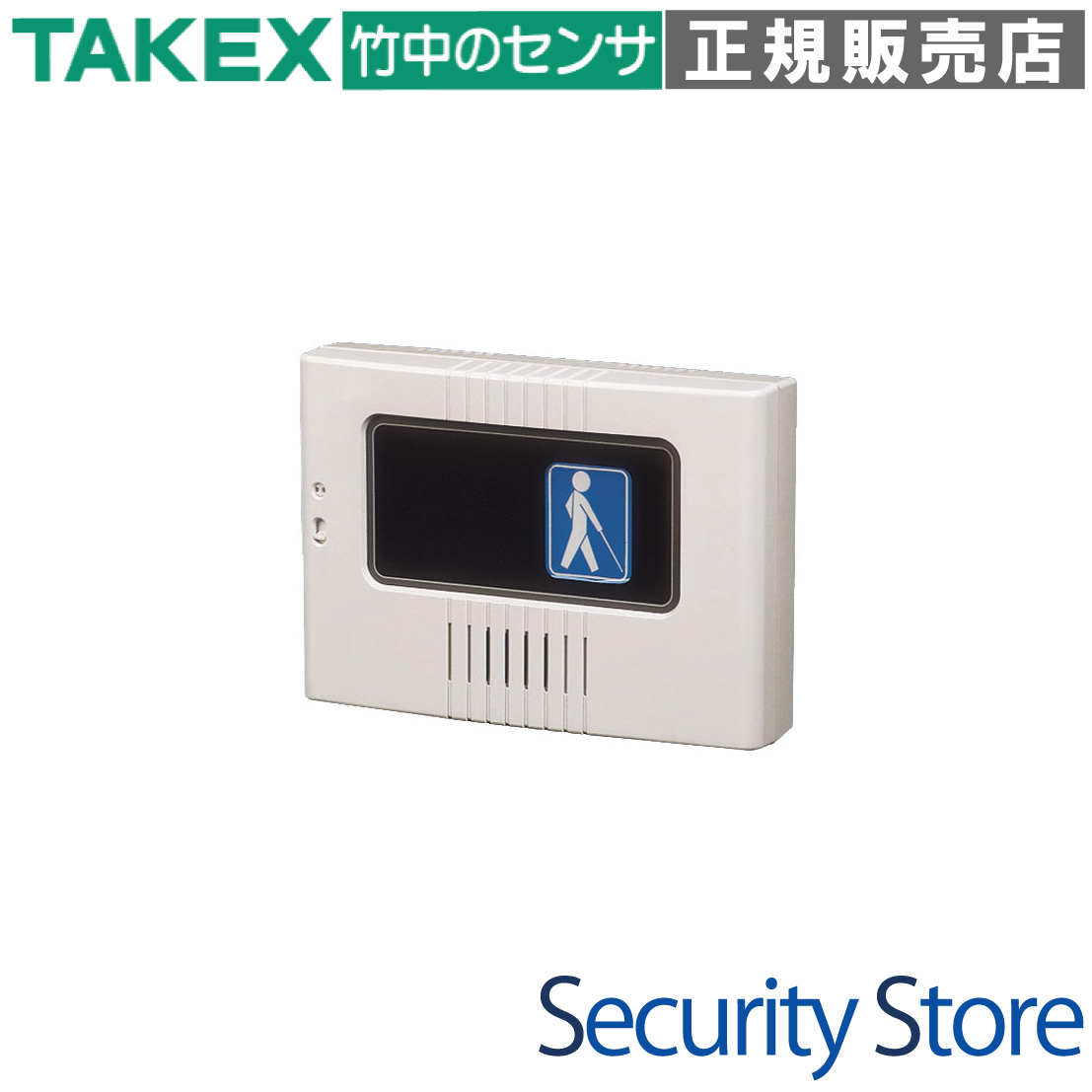

UD-A 誘導チャイム 聴覚誘導装置 製品画像

資料ダウンロード

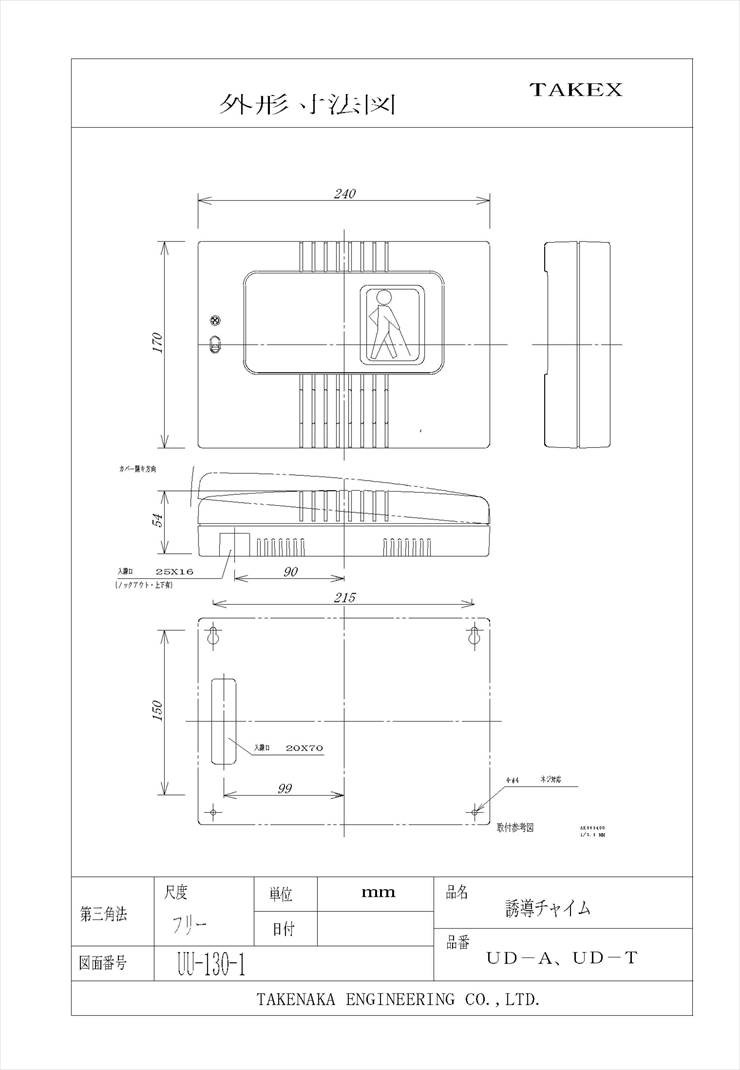

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 市役所・公民館・図書館等の公共施設入口
  • 駅の改札口、地下鉄の入口、ホームへの階段
  • 地下道や地下店舗街の昇降口案内
  • 病院、福祉センターの受付や特定地点の明示

導入前に確認したいポイント

  • 設置場所は屋内（水濡れのない場所）か
  • AC100Vの電源供給が可能か
  • 起動用の外部センサー（別売）が必要か
  • 周囲の騒音に合わせた音量調整が必要か

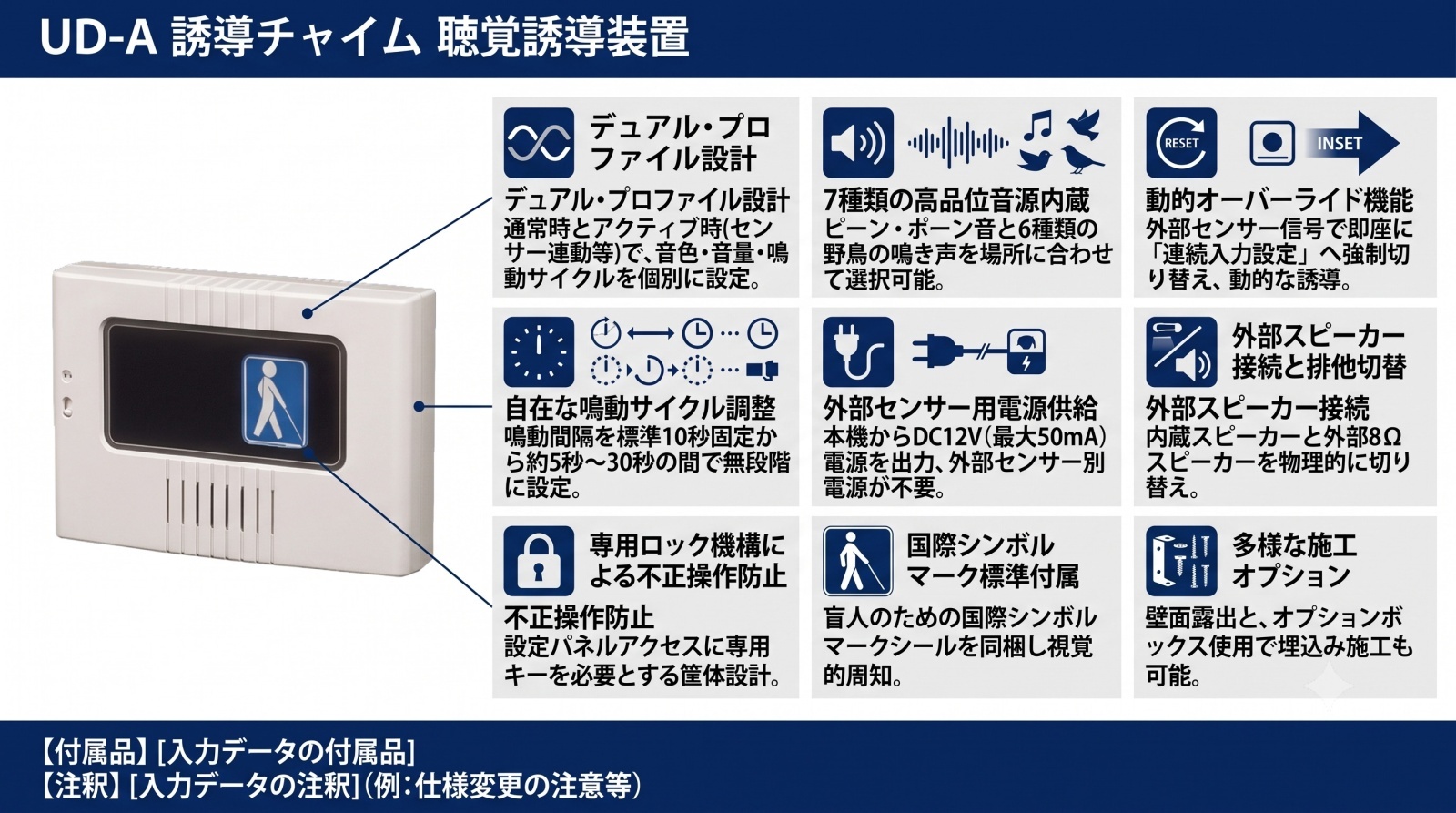

特長

デュアル・プロファイル設計による柔軟な設定

「通常（標準）時」と、センサー等からの「連続入力（アクティブ）時」の2系統の設定領域を保持しています。鳴動する音の種類、音量、鳴動サイクルの3要素を、状況に合わせて個別に設定・記憶させることが可能なため、運用シーンに応じた緻密な音響構築が可能です。

7種類の高品位な誘導音源を内蔵

標準的な誘導チャイム音「ピーン・ポーン」のほか、6種類の野鳥の鳴き声（コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミ）から選択可能です。設置場所の雰囲気や、近接した複数箇所での音源の使い分けに非常に有効です。

動的オーバーライド機能（センサー連動）

外部の人感センサー等（無電圧メイク接点）からの信号を受けると、現在の動作状態を強制的に優先切替（オーバーライド）し、即座に「連続入力設定」のプロファイルで動作を開始します。人が近づいた時だけ音を大きくする、あるいは音色を変えるといった動的な誘導が実現できます。

5秒〜30秒の自在な鳴動サイクル設定

音が鳴り終わってから次に鳴り始めるまでの間隔を、標準の10秒固定だけでなく、ボリューム調整によって約5秒〜30秒（可変）の間で細かく設定できます。人通りの多さや、誘導の緊急度に合わせて最適なリズムに調整可能です。

外部センサーへの電源供給（DC12V）に対応

本機から外部起動用の人感センサー等に対し、DC12V（最大50mA）の電源を供給する機能を備えています。別途センサー用の電源を用意する必要がなく、システム全体の配線を簡略化し、施工コストの低減に寄与します。

外部スピーカー接続と排他切替機能

本体内蔵スピーカーのほか、市販の8Ωスピーカーを外部接続することも可能です。本体内のスイッチで出力を物理的に切り替えられるため、本体を管理室内に設置し、スピーカーのみを誘導地点に配置するような施工パターンにも柔軟に対応します。

セキュリティを意識したロック機構とデザイン

筐体にはいたずらや不正操作を防止するための専用ロック機構を搭載。付属のキーを使用しなければ設定パネルにアクセスできない設計です。また、ホワイトを基調としたシンプルな露出型デザインは、あらゆる建物のインテリアに調和します。

国際シンボルマークの標準付属

世界盲人連合（WBU）が採択した、盲人のための国際シンボルマーク「白い杖を突いて歩く人」のシールを同梱しています。設置場所付近に貼付することで、視覚障害者だけでなく一般の方にも本装置が誘導用であることを明確に示せます。

選定時に評価したい強み

  • 多機能性： センサー連動により、音量や音色の状況変化に対応可能。
  • 信頼性： BtoB向けの堅牢な設計と、いたずら防止ロックによる安定運用。
  • 施工性： 本体背面のだるま穴による懸架方式で、壁面への設置が容易。
  • 柔軟性： 埋込ボックス（オプション）により、スッキリした外観での設置も可能。

施工・設置ガイド

本製品は屋内専用です。防水・防湿構造ではないため、浴室や結露の激しい場所、屋外への設置は避けてください。また、必ず正規の向き（縦向き）で設置し、スピーカーのマグネットによる磁気影響に配慮した場所を選定してください。

設置確認項目 基準・考え方
取付ピッチ 水平方向 215mm / 垂直方向 150mm（付属の型紙を使用してください）
推奨取付高さ 視覚障害者の耳の高さ付近、または特定可能な誘導目標地点の上部
外部スピーカー配線 インピーダンス 8Ω、配線距離は最大 20m まで
外部電源出力 DC12V / 50mA（接続するセンサーの消費電流を必ず確認してください）

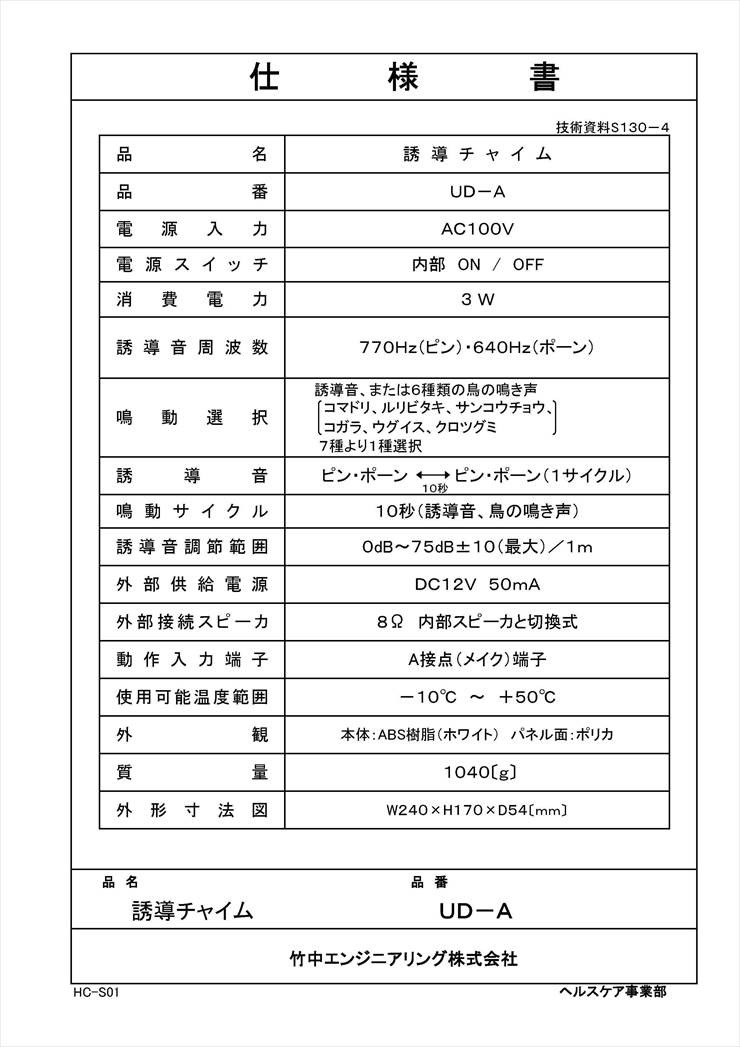

製品仕様

項目 内容
品名 誘導チャイム
品番 UD-A
電源電圧 AC100V (50/60Hz)
消費電力 3W
電源スイッチ 内部 ON / OFF 切替
鳴動選択 (音色) 計7種類（誘導音ピーンポーン、または6種の鳥の鳴き声）
※標準設定と連続入力設定で個別に選択可能
誘導音サイクル 1サイクル標準10秒
鳴動サイクル可変範囲 標準10秒、または約5秒〜30秒可変
音量調整 0dB 〜 75dB±10 (最大) / 1m (無段階調整)
外部電源出力 DC11.4V 〜 12.6V / 50mA
外部接続スピーカ 8Ω（内部スピーカーと切換式）
外部入力 無電圧A接点（メイク）入力
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内専用
材質 本体：ABS樹脂（ホワイト） / パネル面：ポリカーボネート
外形寸法 W240 × H170 × D54 [mm]
質量 約1,040 [g]

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用（非防水仕様）です。水のかかる場所や、湿度の高い場所、結露が発生する場所への設置は故障の原因となります。
Q：内蔵スピーカーと外部スピーカーを同時に鳴らすことは可能ですか？ A：いいえ、不可能です。基板上のスイッチで「内蔵」か「外部」を選択する排他仕様となっています。
Q：夜間だけ音を止めることはできますか？ A：はい、本機単体ではボリュームを絞ることで対応可能ですが、タイムスイッチと連動させることで、時間帯に応じた音量変更や停止を自動化できます。
Q：どのようなセンサーを接続すれば自動で鳴らせますか？ A：無電圧A接点（メイク接点）を出力できるセンサーであれば接続可能です。人感センサーや赤外線センサーが一般的です。
Q：センサー用の電源は別途必要ですか？ A：接続するセンサーの消費電流が50mA以内であれば、UD-Aの外部電源出力端子（DC12V）から供給可能です。
Q：設定を変更するにはカバーを開ける必要がありますか？ A：はい。音色や音量、サイクルの設定はカバー内部にあるため、付属のキーでロックを解除して開ける必要があります。
Q：鳴動サイクル（間隔）は自由に変えられますか？ A：はい。基板上のDIPスイッチを可変モードにし、ボリュームを回すことで約5秒〜30秒の間で調整できます。
Q：壁に埋め込んでスッキリ設置したいのですが。 A：オプションの埋込ボックス「BU-602」を使用することで、壁面への埋込施工が可能です。
Q：最大音量はどれくらいですか？ A：製品から1mの距離において、最大約75dB（±10dB）の音量が出力可能です。
Q：DIPスイッチですべてのスイッチをONにするとどうなりますか？ A：音源選択スイッチをすべてONにすると、論理エラーとなり音が鳴らなくなります。必ず指定の組み合わせで設定してください。
