UD-MT 音声誘導機〈タイマー付〉 TAKEX 竹中エンジニアリング [UD-MT]

UD-MT 音声誘導機〈タイマー付〉 TAKEX 竹中エンジニアリング [UD-MT]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 音声誘導機 バリアフリー設備 ウィークリータイマー内蔵 AC100V

音声誘導機〈タイマー付〉 UD-MT

視覚障害者の方へ安全な進路を案内する音声誘導システムです。ウィークリータイマー内蔵により、施設稼働に合わせた自動運用が可能です。

  • 型番： UD-MT
  • 製品名： 音声誘導機〈タイマー付〉
  • 出力方式： MP3音声再生（常時／センサー連動）
  • 主な用途： 公共施設、駅、地下道、トイレ等の入り口案内
  • 設置場所： 屋内専用（露出型・オプションで埋込可）
  • タイマー機能： 週間式タイマー内蔵（最大30プログラム）

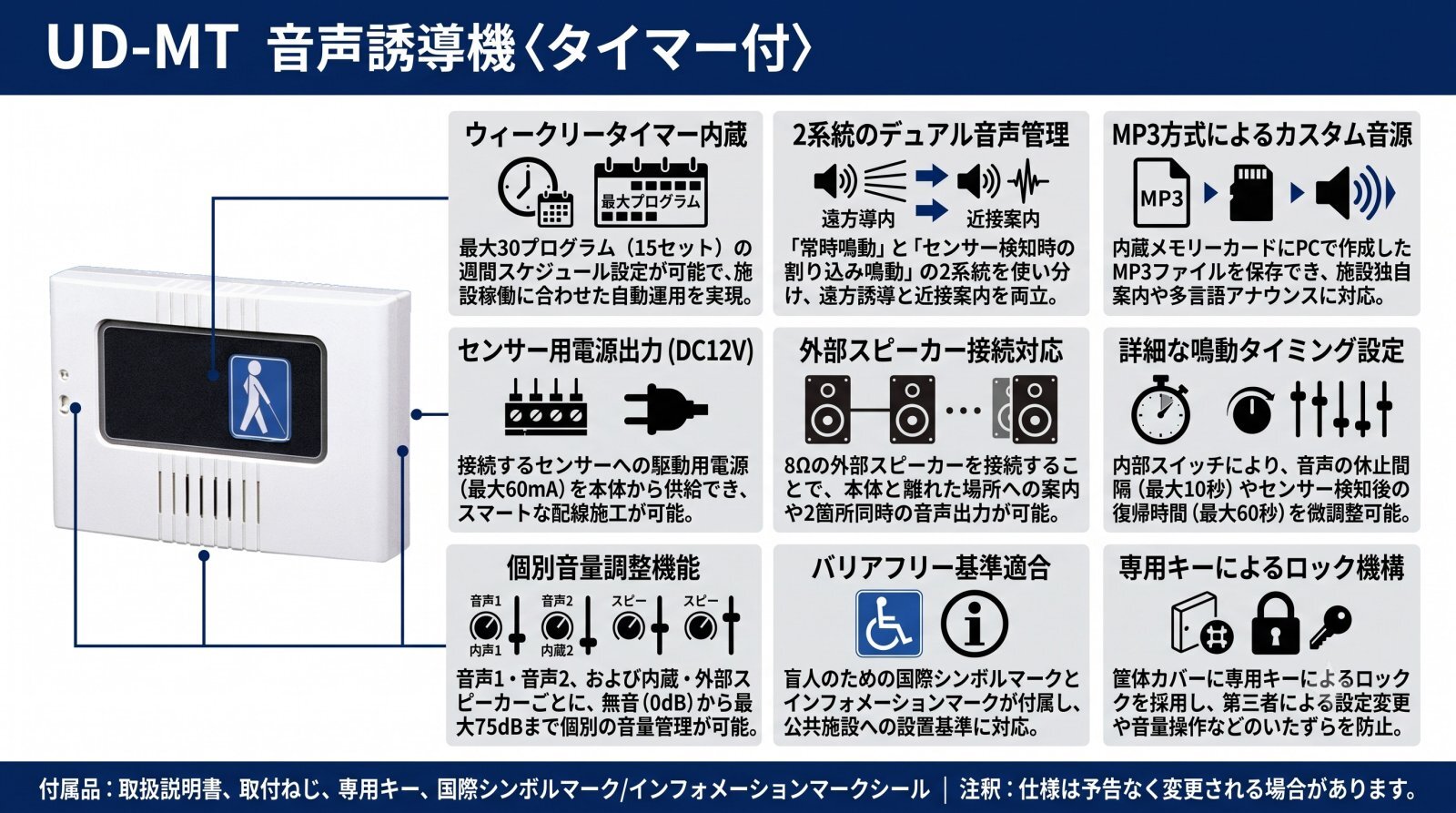

UD-MT 音声誘導機 タイマー付 製品画像

資料ダウンロード

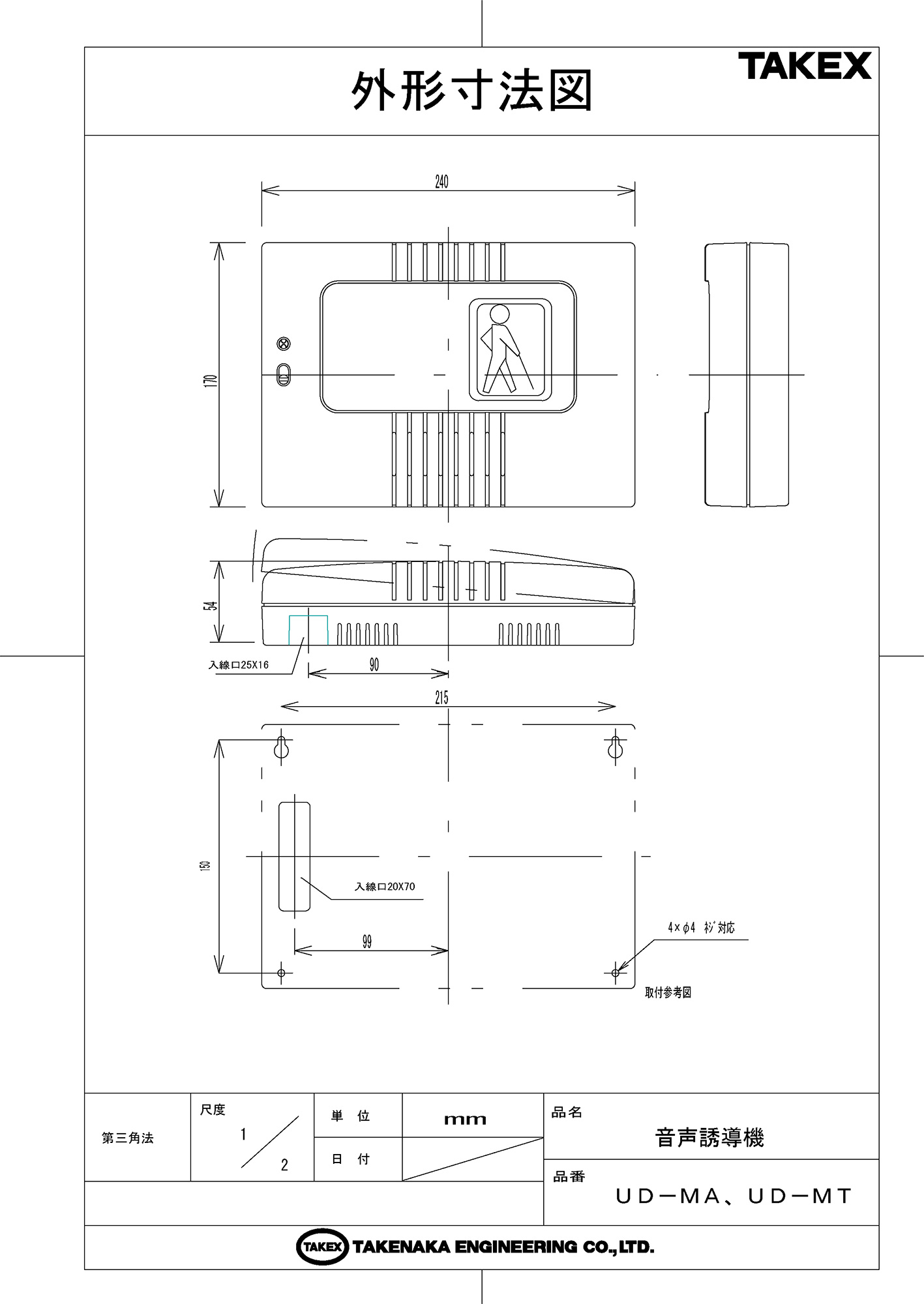

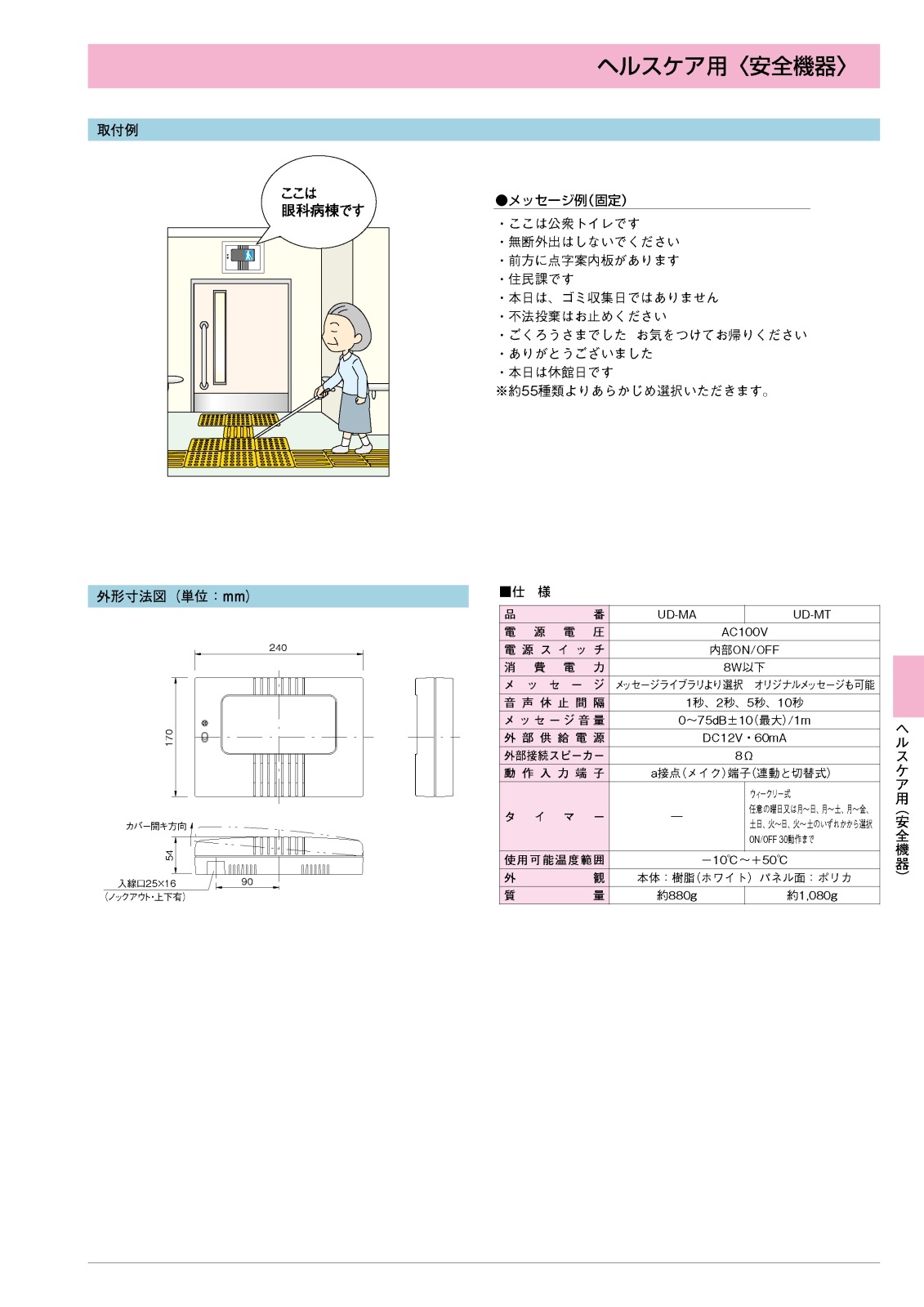

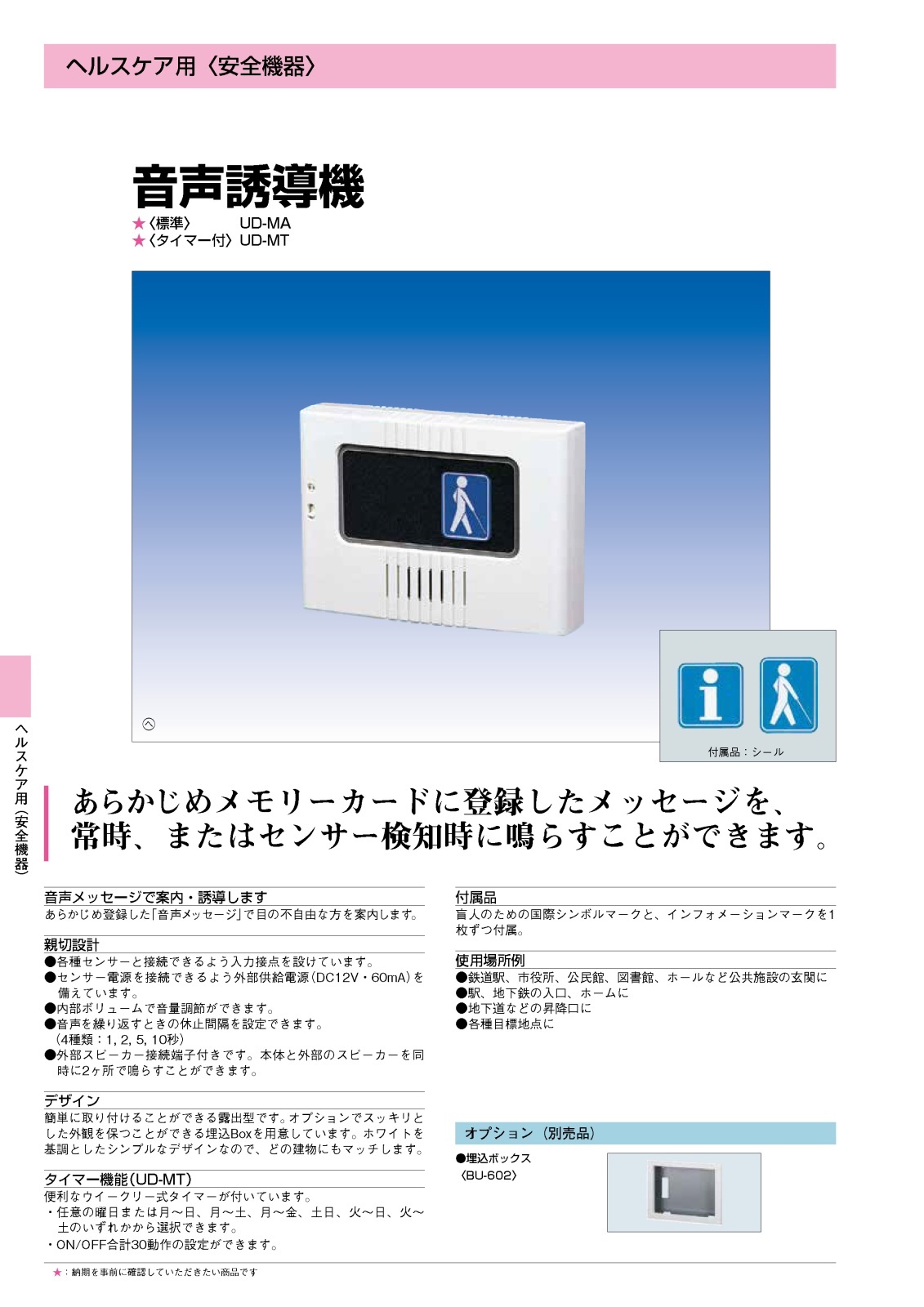

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 製品写真（GIF）

この製品が向いている用途

  • 鉄道駅のホームや地下鉄入口の誘導に
  • 市役所、公民館、図書館など公共施設の玄関案内
  • 多目的トイレの入り口（男女別案内など）
  • 地下道や昇降口の目標地点、注意喚起

導入前に確認したいポイント

  • AC100V電源の確保が必要です
  • 屋内専用です（屋外や水のかかる場所は不可）
  • センサー連動させる場合は無電圧a接点出力の機器を選定
  • 外部スピーカー増設時はインピーダンス8Ωを確認

特長

1. 高度なスケジュール管理が可能なウィークリータイマー

UD-MTには週間式タイマーが内蔵されており、任意の曜日や特定の時間帯のみ鳴動させる自動運用が可能です。ON/OFF合計30プログラムまで設定でき、深夜の騒音配慮や休日の稼働停止などを、人手を介さず確実に行えます。ホリデー機能により、向こう1週間分のスケジュール指定も容易です。

2. デュアル音声による柔軟なメッセージ案内

2系統の独立した音声メッセージを管理できます。電源ONで常に案内し続ける「音声1（常時鳴動）」と、センサー検知時のみ割り込んで再生される「音声2（トリガー鳴動）」を使い分けることで、遠方からの呼び込みと接近時の詳細案内を両立させます。

3. MP3方式による自由度の高い音源管理

内蔵の専用128MBメモリーカードに、PCで作成したMP3ファイルを登録して再生可能です。施設名を入れた独自の案内や、多言語でのアナウンスなど、現場のニーズに合わせたカスタム音源を容易に導入できます。

4. センサー電源供給を含む優れた接続性

外部入力（無電圧a接点）端子を備えるだけでなく、接続するセンサーの駆動用としてDC12V（最大60mA）の外部電源出力を備えています。これにより、別途センサー用電源を用意することなく、スマートな配線施工が可能です。

5. 外部スピーカー接続による2箇所同時鳴動

本体内蔵スピーカーとは別に、外部スピーカー（8Ω）を接続できる端子を搭載しています。本体を屋内側に設置し、音声のみを防水スピーカー等で屋外（アプローチ部）へ引き出すといった柔軟なシステム構築に対応します。

6. 詳細な鳴動設定を可能にする内部スイッチ

内部のDIPスイッチにより、音声を繰り返す際の休止間隔（1/2/5/10秒）や、センサー検知終了後に通常案内に戻るまでの維持時間（0/15/30/60秒）を微調整できます。歩行者の移動速度や環境騒音の状況に合わせた最適なセッティングが可能です。

7. バリアフリー基準に適合したデザインと付属品

盲人のための国際シンボルマークとインフォメーションマークが付属しており、公共性の高い現場での設置基準を確実に満たします。筐体はホワイトを基調としたシンプルなデザインで、どんな建物にも調和します。

選定時に評価したい強み

  • 運用効率： ウィークリータイマーにより無人運用と近隣配慮を両立
  • 施工性： 露出型で設置が容易。センサー用電源出力も内蔵
  • 信頼性： セキュリティに配慮した専用キーによるロック機構付き
  • 拡張性： 外部スピーカー（最大20m）により広範囲のカバーが可能

内部設定・調整ガイド

DIPスイッチ設定（音声休止・復帰時間）

項目 設定内容（選択式） 備考
音声休止間隔 1秒、2秒、5秒、10秒 音声1・2共通の設定となります
音声2 復帰時間 0秒、15秒、30秒、60秒 センサー検知終了後の音声維持（オフディレイ）時間
音量調整 0dB（無音）〜 75dB（最大） 音声1、音声2、各スピーカーごとに個別調整可

配線・端子仕様

端子印字 機能名称 電気的仕様
AC入力 主電源入力 AC100V (50/60Hz) 消費電力11W
IN 外部入力 無電圧a接点（メイク入力）
+ / - 外部電源出力 DC12V 60mA（センサー駆動用）
SP 外部スピーカー出力 インピーダンス 8Ω

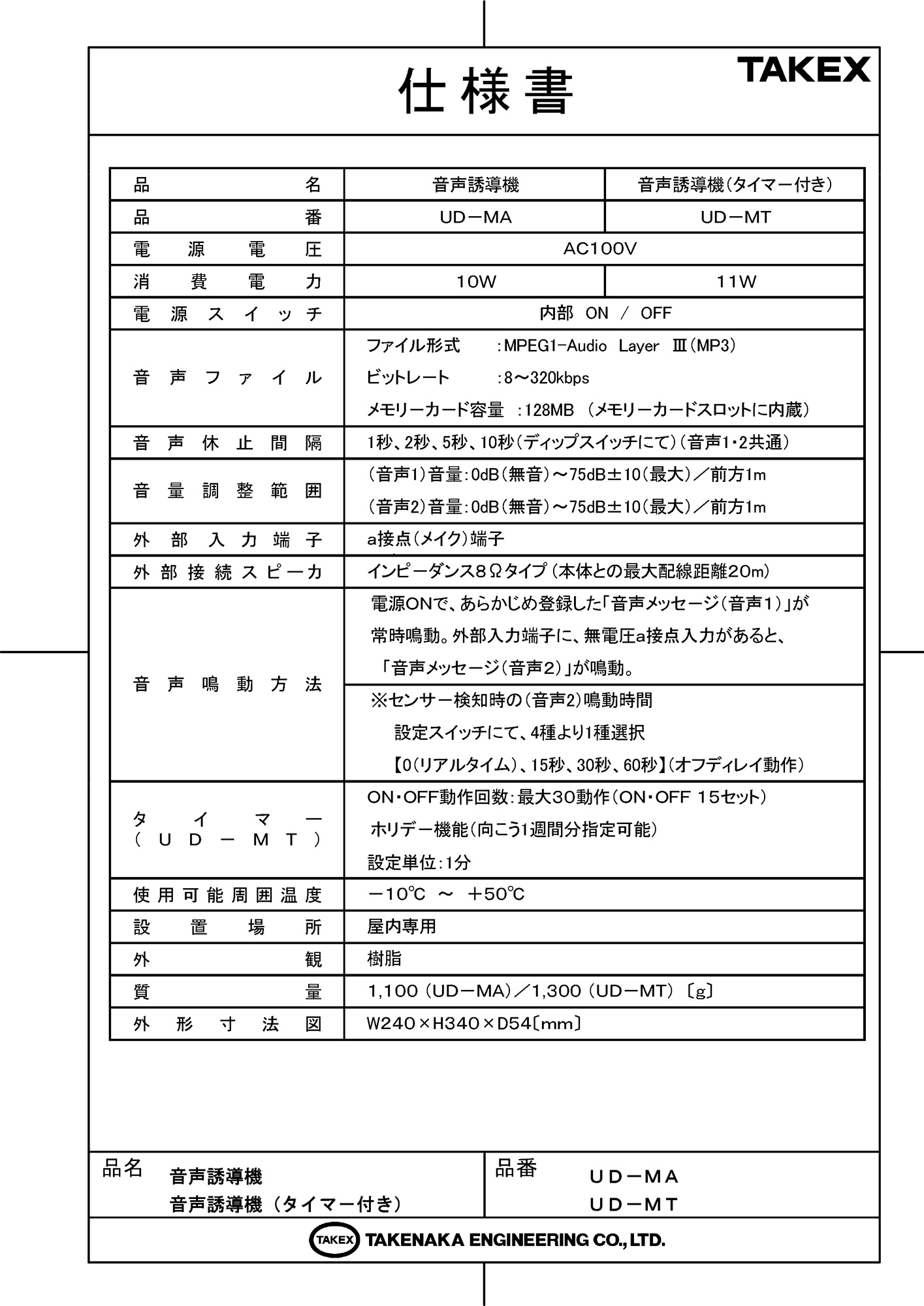

製品仕様

項目 内容（UD-MT）
品名 音声誘導機（タイマー付き）
品番 UD-MT
電源電圧 AC100V
消費電力 11W
音声ファイル形式 MPEG1-Audio Layer III (MP3)
音声ビットレート 8〜320kbps
メモリーカード 128MB（専用カードをスロットに内蔵）
誘導音調節範囲 最大75dB±10（前方1mにて測定）
タイマー設定 最大30動作（15セット）、最小単位1分
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内専用
質量 約1,300g
外形寸法 W240 × H170 × D54 [mm]（※注：本体サイズ）

FAQ

Q：UD-MA（タイマー無し）との違いは何ですか？ A：UD-MTにはウィークリータイマーが内蔵されています。これにより、曜日や時間帯ごとに電源のON/OFFや鳴動スケジュールを詳細に管理できる点が最大の違いです。
Q：自分の録音した音声を使用することはできますか？ A：はい、可能です。PCでMP3形式（8〜320kbps）のファイルを作成し、内蔵の専用メモリーカードのルートディレクトリに「1.mp3」「2.mp3」という名前で保存することで変更できます。
Q：雨のかかる屋外に設置できますか？ A：本体は屋内専用（非防水）です。屋外で音を出したい場合は、本体を屋内に設置し、外部スピーカー端子に防水仕様のスピーカー（8Ω）を接続して屋外へ配線してください。
Q：タイマーは何プログラムまで設定できますか？ A：ON・OFF動作回数として最大30動作（ON・OFFのペアで15セット）の設定が可能です。
Q：センサーと連動させる際、センサー用の電源は別途必要ですか？ A：UD-MTの外部電源出力（DC12V 60mA）から給電可能です。ただし、消費電流が60mAを超えるセンサーを使用する場合は、別途外部電源をご用意ください。

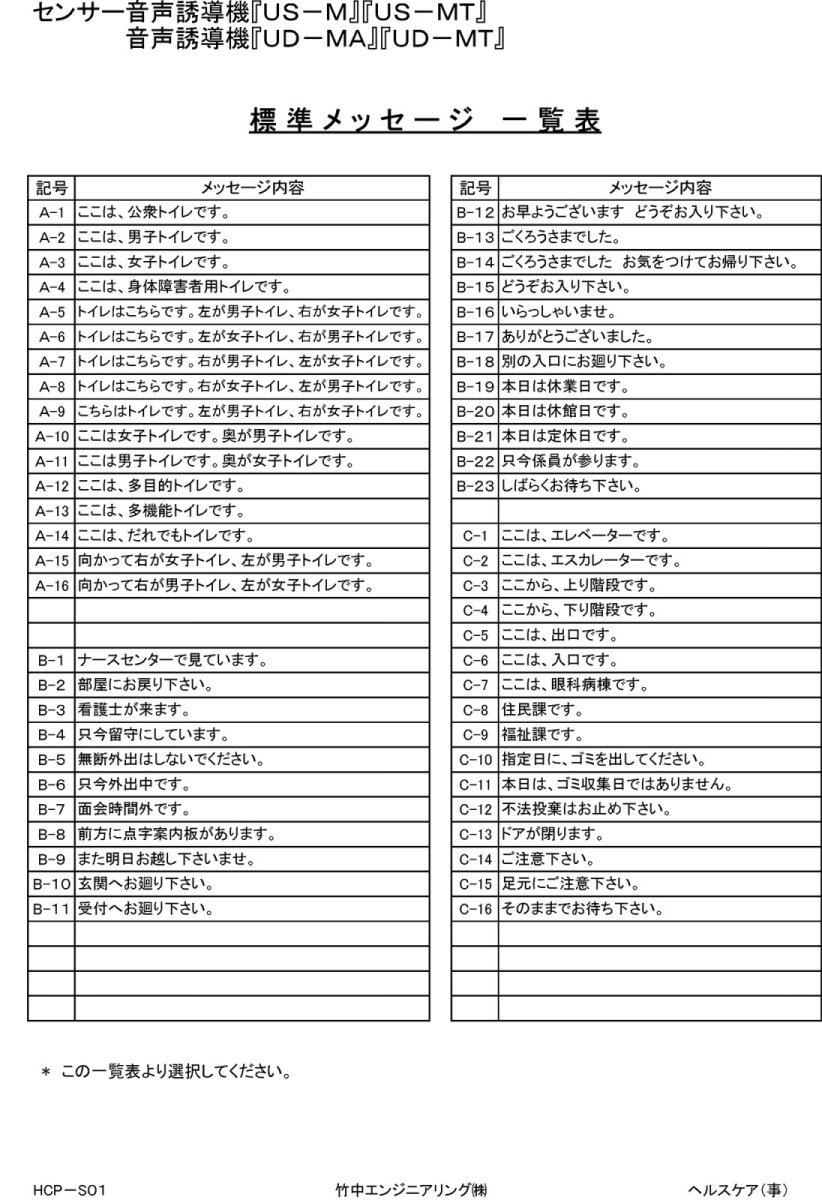

Q：出荷時にはどのような音声が入っていますか？ A：テスト音声として「向かって右が女子トイレ、左が男子トイレです。」（音声1）および「向かって右が男子トイレ、左が女子トイレです。」（音声2）が登録されています。
Q：市販のSDカードは使用できますか？ A：故障の原因となる可能性があるため、必ず本体に付属（内蔵）されている専用の128MBメモリーカードを使用してください。
Q：音量を完全に消すことはできますか？ A：内部のボリューム調整により、0dB（無音）まで絞ることが可能です。音声1（常時）のみ無音にし、センサー検知時（音声2）のみ音を出す運用も可能です。
Q：外部スピーカーまでの配線距離はどのくらいですか？ A：インピーダンス8Ωのスピーカーを使用し、最大20mまでの配線距離を推奨しています。
Q：不特定多数が触れる場所に設置しても大丈夫ですか？ A：本体カバーは専用キーによるロックが可能です。第三者による設定変更や音量操作を防止する設計になっています。
