UD-MA 音声誘導機 TAKEX 竹中エンジニアリング [UD-MA]

UD-MA 音声誘導機 TAKEX 竹中エンジニアリング [UD-MA]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 音声誘導機 視覚障害者支援 バリアフリー設備 MP3再生

音声誘導機 UD-MA / UD-MT

UD-MAは、公共施設や交通機関において、音声メッセージで視覚障害者の方を安全に案内・誘導するための高度な音響誘導装置です。常時鳴動とセンサー検知時の割り込み再生を使い分けることができ、現場に合わせた柔軟なバリアフリー環境を構築します。

  • 型番： UD-MA（標準型） / UD-MT（タイマー付）
  • 再生方式： MP3形式（専用メモリーカード 128MB内蔵）
  • 主な用途： 駅、公共施設、トイレ入口、階段・エスカレーター付近の音声案内
  • 設置環境： 屋内専用（露出取付・埋込対応オプション有）
  • 電源仕様： AC100V (50/60Hz)

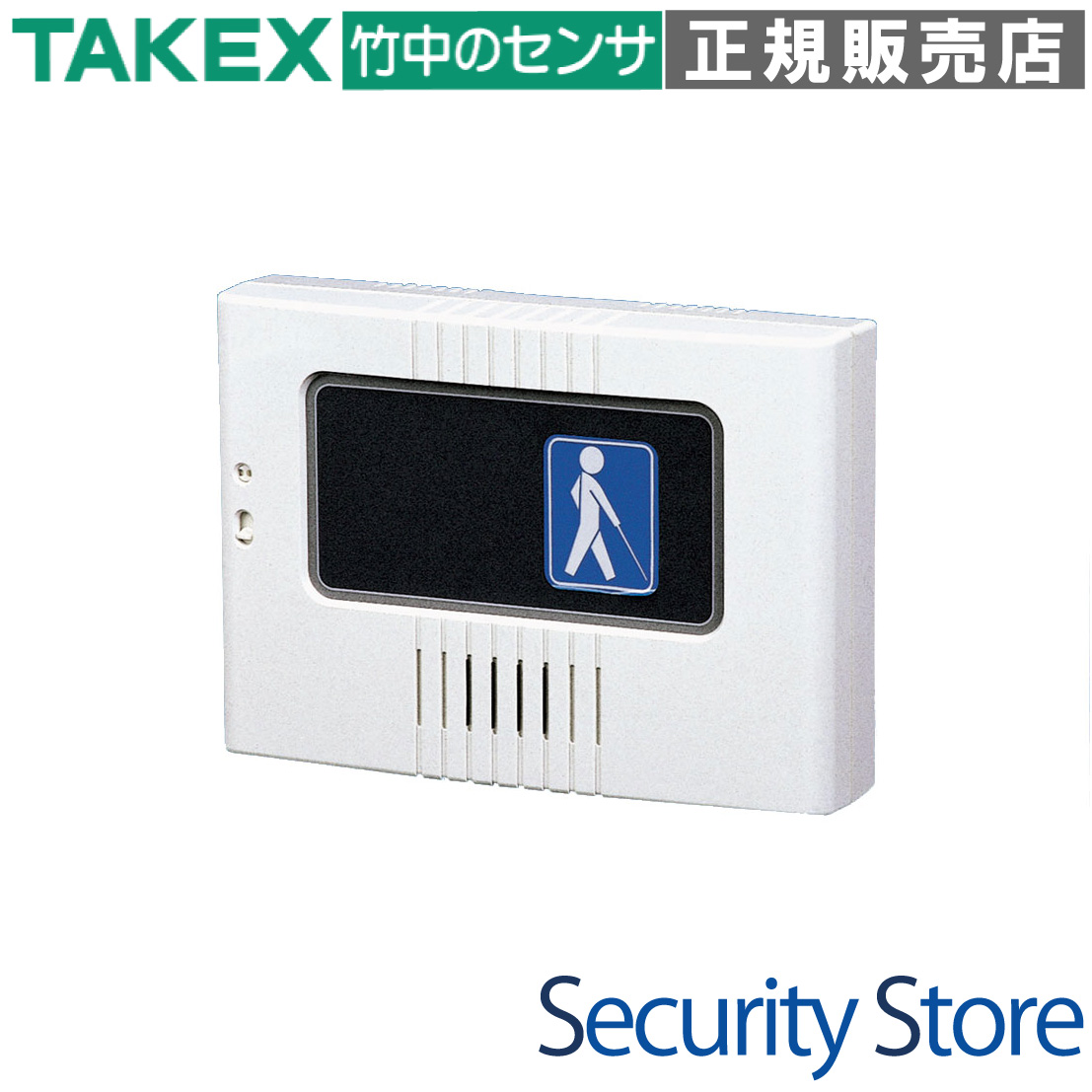

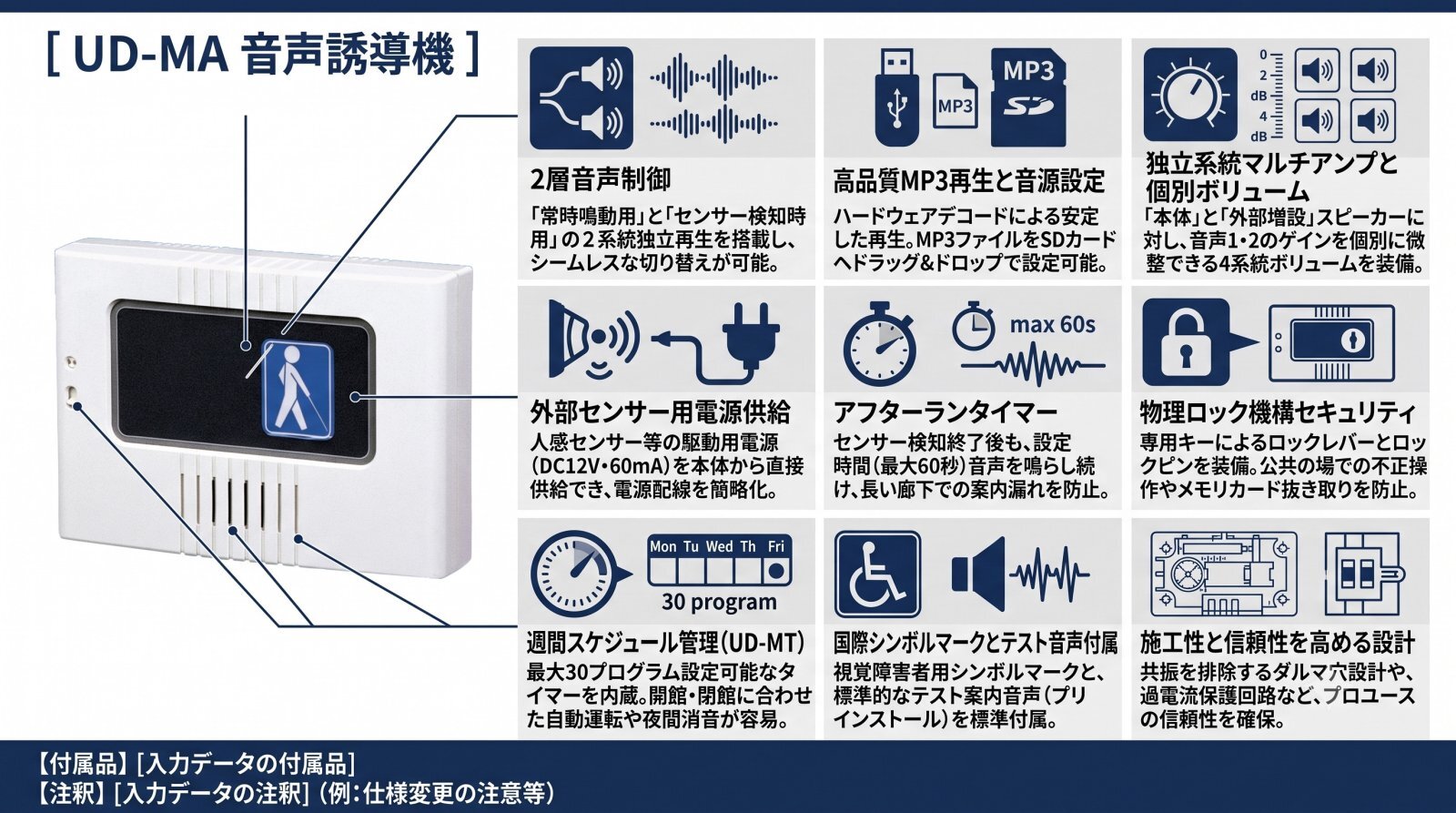

音声誘導機 UD-MA 製品画像

資料ダウンロード

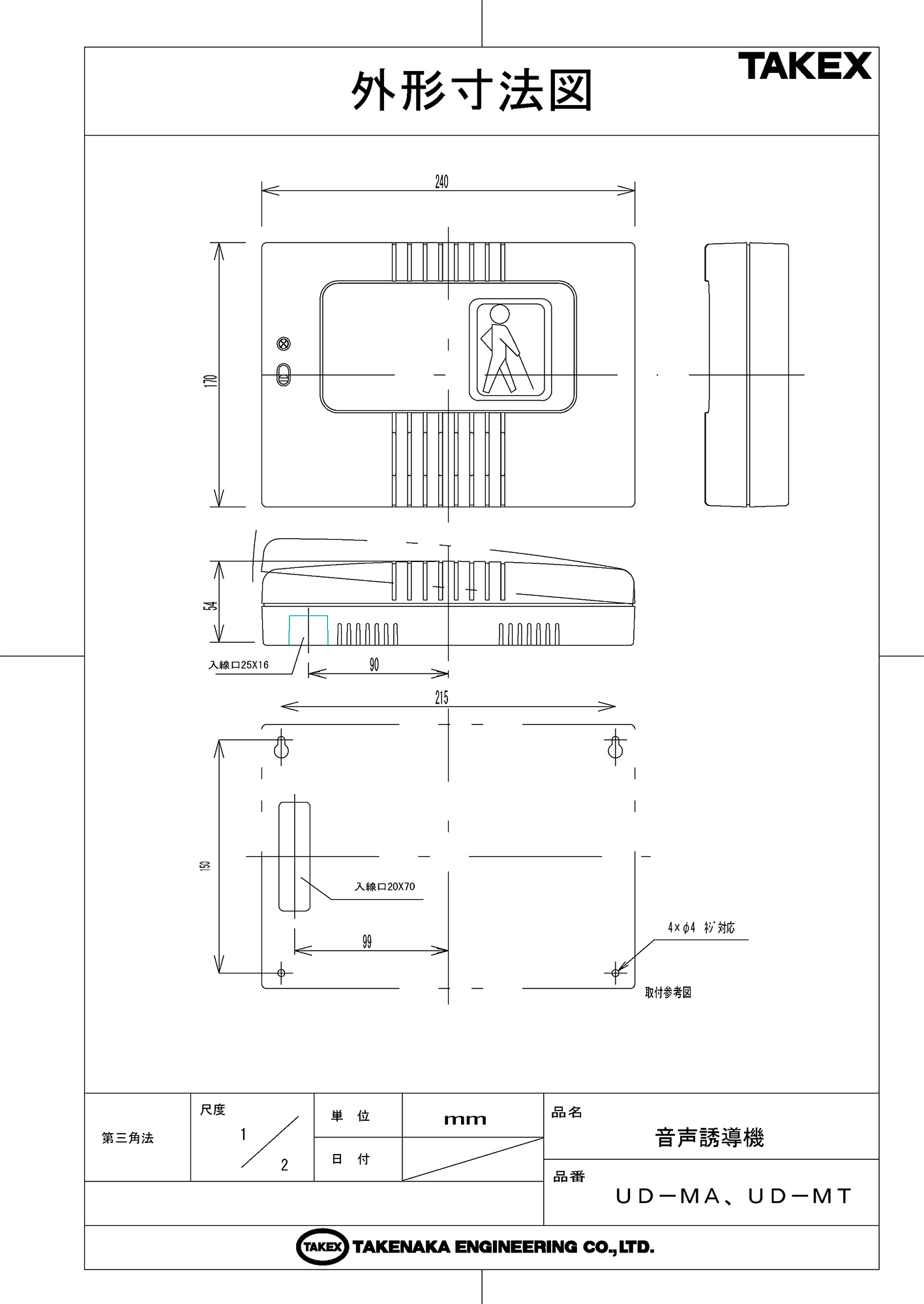

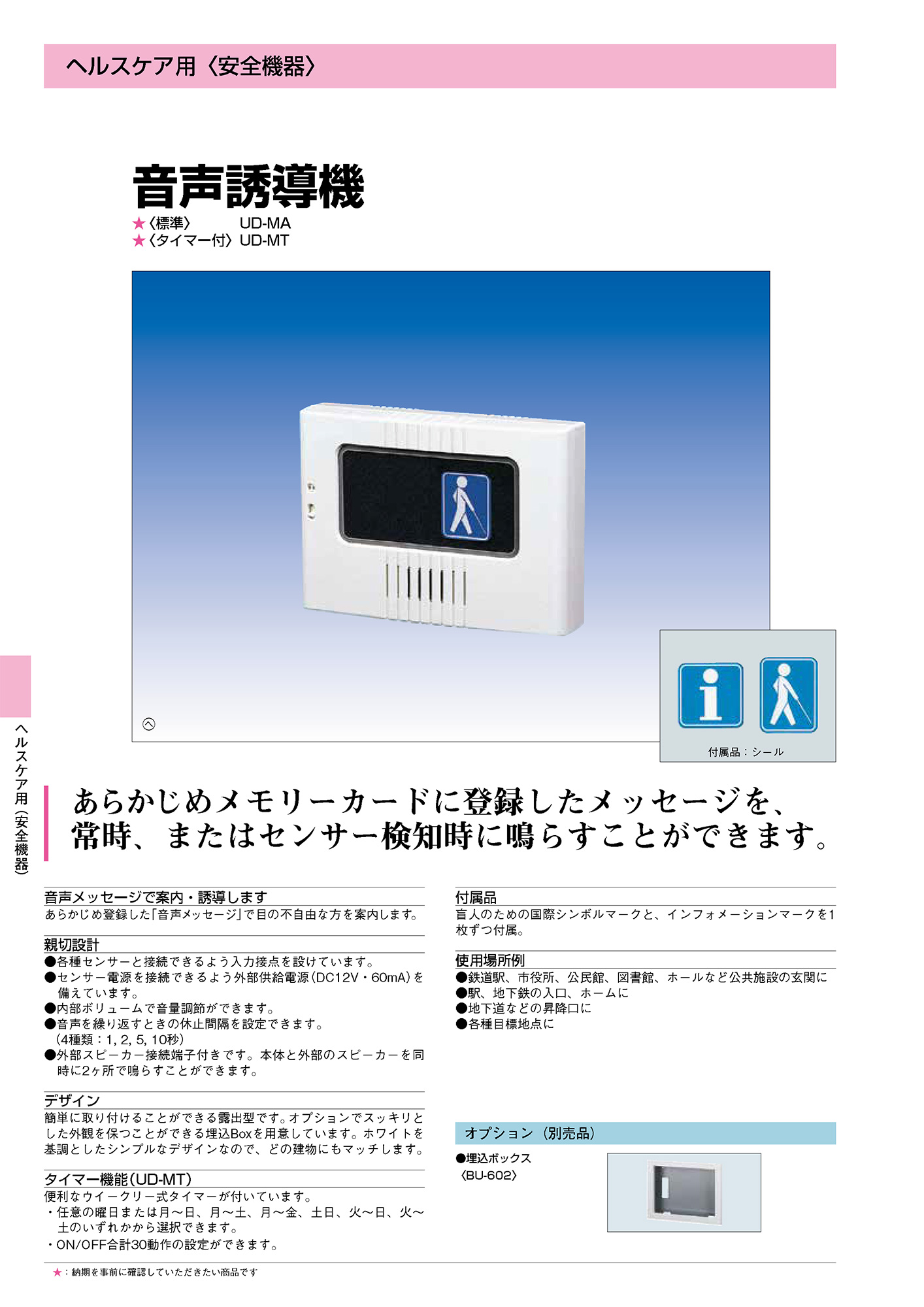

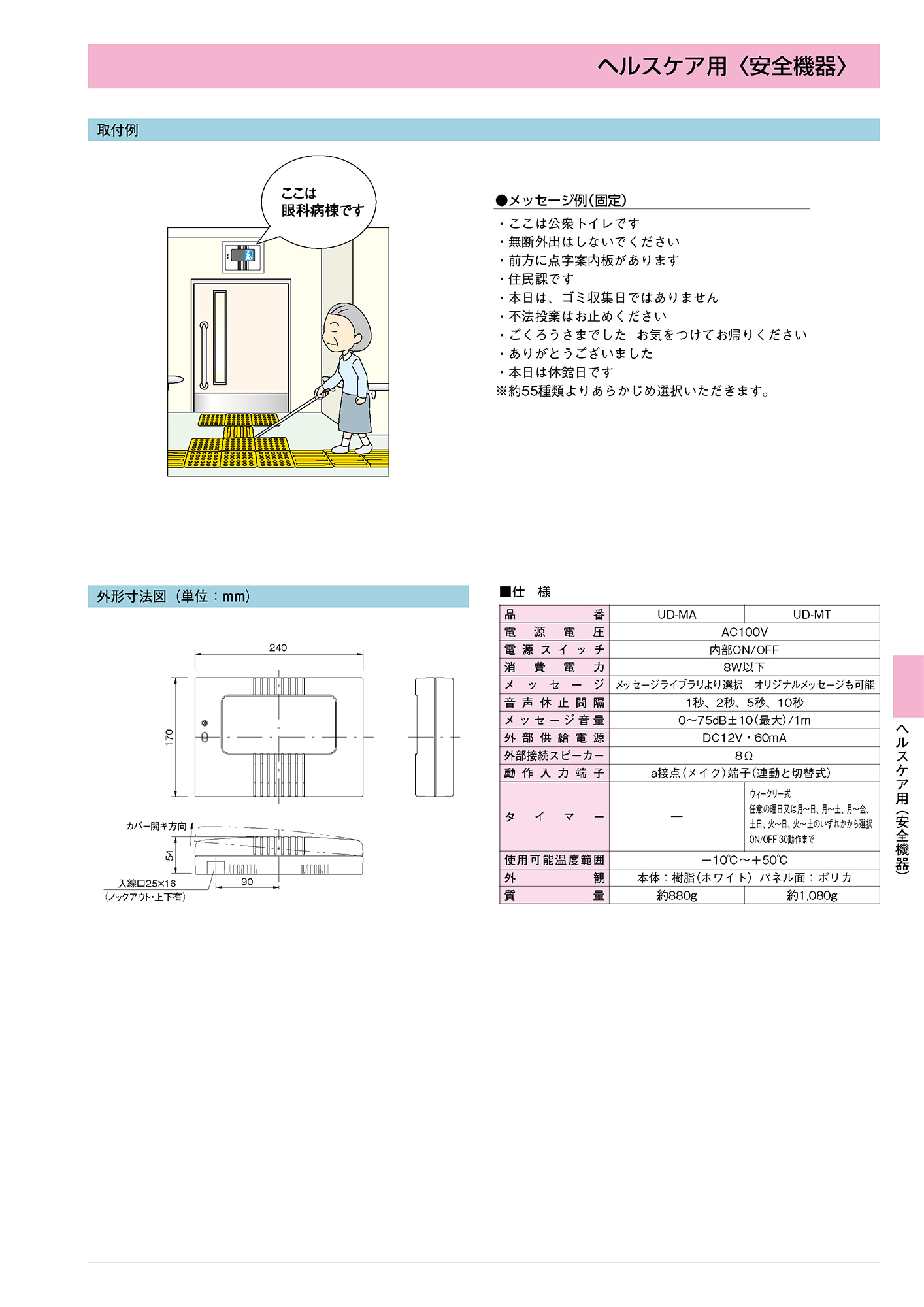

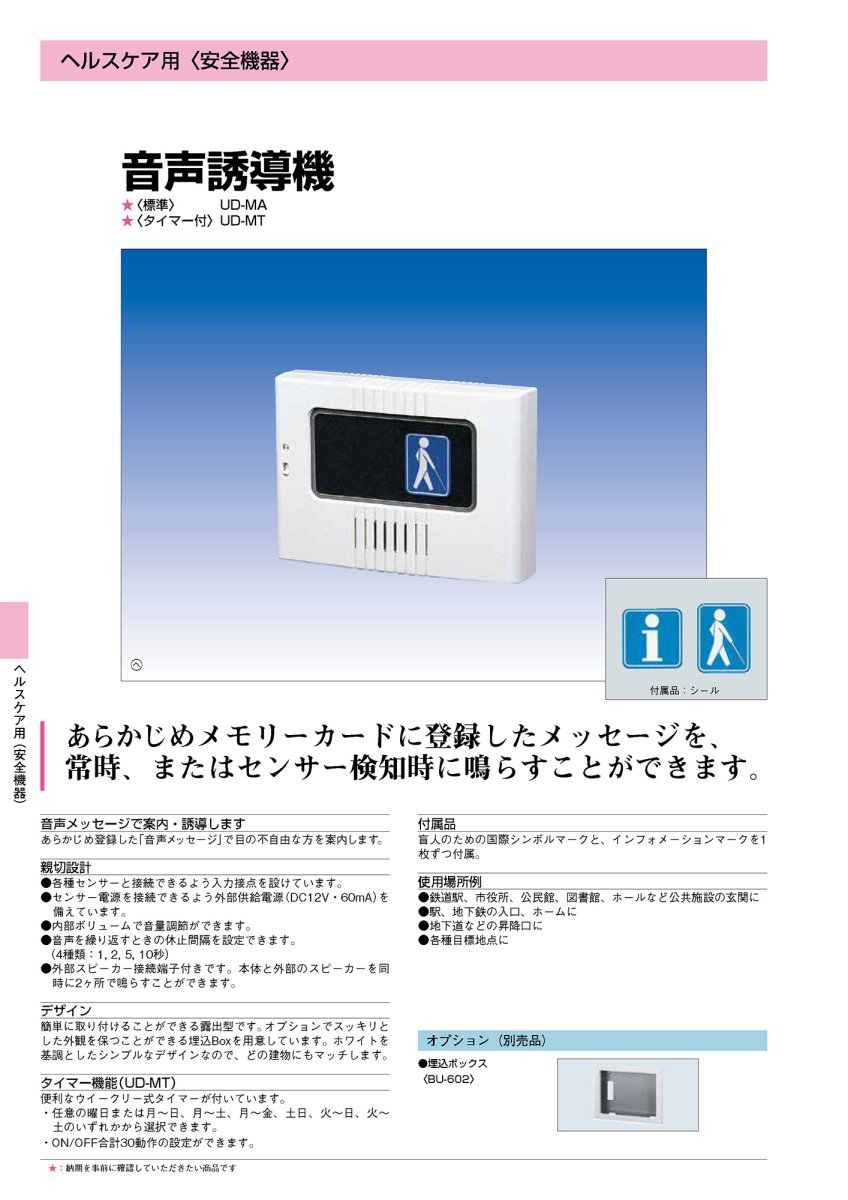

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 鉄道駅のコンコース、ホーム、改札口
  • 市役所、公民館、図書館等の公共施設入口
  • 多機能トイレ、男子・女子トイレの誘導案内
  • 地下道、階段、エスカレーターの昇降口
  • 病院、美術館などの目標地点案内

導入前に確認したいポイント

  • 電源はAC100Vが確保されているか
  • 屋内専用のため、直接雨の当たらない場所か
  • 連動させる外部センサーの消費電流（60mA以下）
  • 設置高さ（推奨2.0m〜2.5m）が確保できるか
  • ノイズ源（高圧トランス等）から1m離隔できるか

特長

デュアル・オーディオ・プロセッシングによる2層音声制御

本機は「常時鳴動用（音声1）」と「センサー検知時用（音声2）」の2つの独立した再生制御ラインを搭載しています。通常時はアンビエント案内を行い、センサーが人を検知した瞬間に「ご注意ください」といった動的なメッセージへシームレスに切り替えることが可能です。

ハードウェアデコードによる高品質なMP3再生

汎用的なMP3形式を採用しており、パソコンで作成した音源を専用メモリーカードにドラッグ＆ドロップするだけで、現場に合わせたオリジナルアナウンスを瞬時に設定できます。専用デコーダーにより遅延のない安定した再生を実現しています。

独立系統マルチアンプと4つの個別ボリューム

「本体スピーカー」と「外部増設スピーカー」それぞれに対し、音声1と音声2のゲインを個別に調整できる合計4つのボリュームを装備しています。これにより、設置場所の騒音レベルに応じた緻密な音響設計が1台で行えます。

外部センサー連動と電源供給機能

人感センサーなどの外部機器と接続するための無電圧a接点入力を備えています。さらに、センサー駆動用の電源（DC12V・60mA）を本機から直接供給できるため、施工時の電源配線を簡略化することが可能です。

柔軟な運用を支える「アフターランタイマー」

センサーの検知が終了した後も、設定した時間（0, 15, 30, 60秒）だけ音声2を鳴らし続けるオフディレイ機能を搭載。階段や長い廊下など、通過に時間を要する場所でも確実に案内を完了させることができます。

セキュリティを重視した物理ロック機構

筐体には専用キーによるロックレバーとロックピンを装備。第三者による不用意なボリューム操作やメモリーカードの抜き取りを物理的に防ぎ、公共の場での安定した運用を保証します。ホワイトを基調としたデザインは、あらゆる建築にマッチします。

動作スケジュールを管理するウィークリータイマー（UD-MTのみ）

UD-MTモデルには、最大30プログラムの設定が可能な週間タイマーが内蔵されています。施設の開館・閉館時刻に合わせた自動運転が可能になり、夜間の騒音配慮や省エネ運用を容易に実現します。

国際シンボルマークとテスト用音声を標準付属

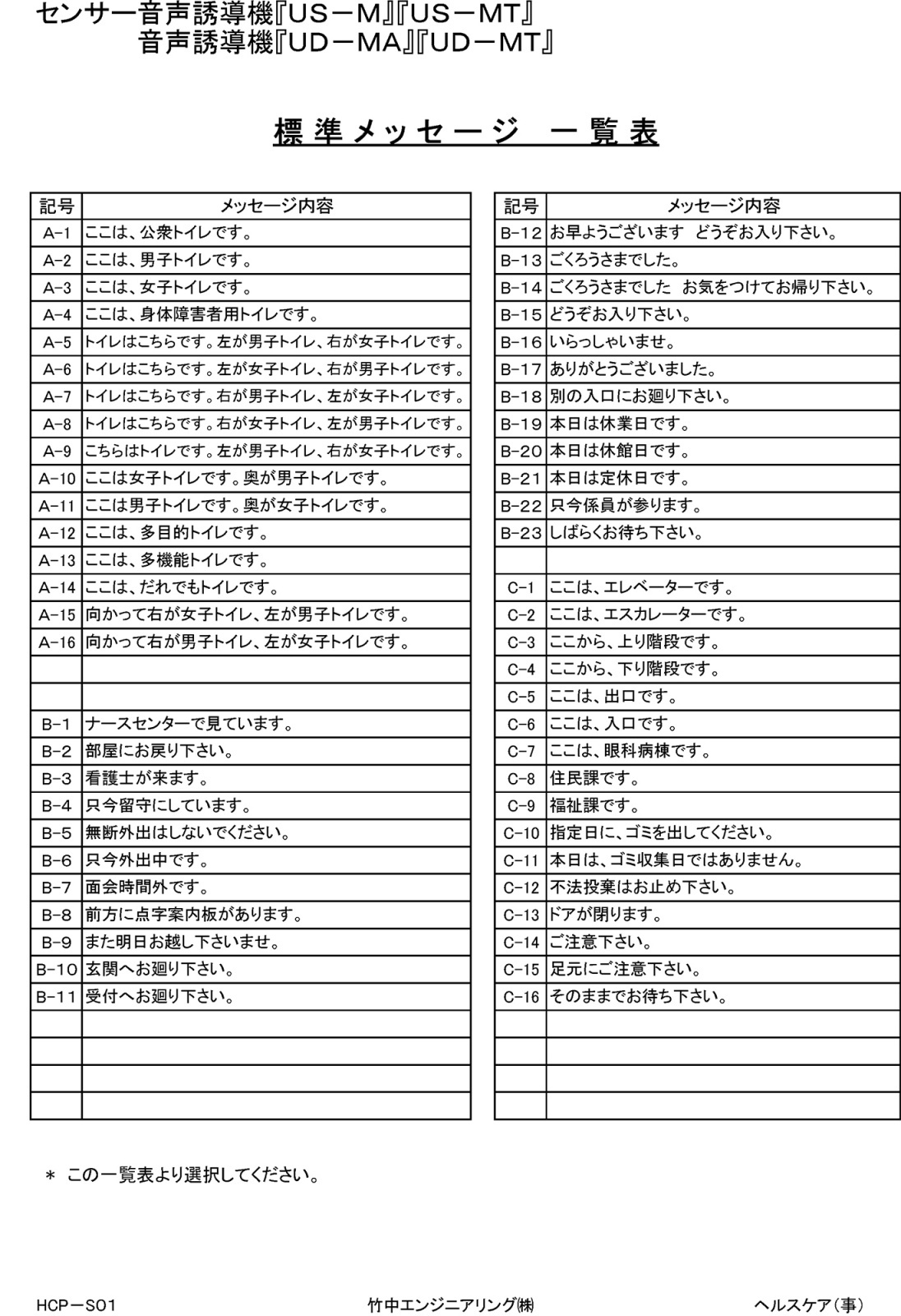

視覚障害者のための国際シンボルマークおよびインフォメーションマークが付属しており、視認性も確保できます。また、出荷時には標準的なトイレ案内の音声が登録されているため、設置後すぐに基本動作の確認が行えます。

選定時に評価したい強み

  • 施工性： 壁面に密着するダルマ穴設計で、筐体の共振（ビビリ音）を徹底排除。
  • 拡張性： 8Ωの外部スピーカーを増設でき、より広範囲や別地点への音声伝達が可能。
  • 信頼性： 過電流保護回路を搭載し、外部センサーのトラブルによるシステムダウンを防止。
  • メンテナンス性： 設定用DIPスイッチとボリュームが前面に配置され、微調整が容易。

施工・設置ガイド

音声誘導の効果を最大化するため、以下の条件を遵守して設置してください。

確認項目 この製品での考え方
設置高さ 床面から2.0m〜2.5mを推奨。音波が遮られず効率的に届きます。
取付ピッチ 水平215mm、垂直150mmの4点固定。ダルマ穴を使用し壁面に密着させてください。
配線仕様 電源はVVF 1.6/2.0mm。外部入力・電源出力はAE線等の弱電用ケーブルを使用。
ノイズ対策 照明やインバーター機器から1m以上の離隔距離を確保してください。

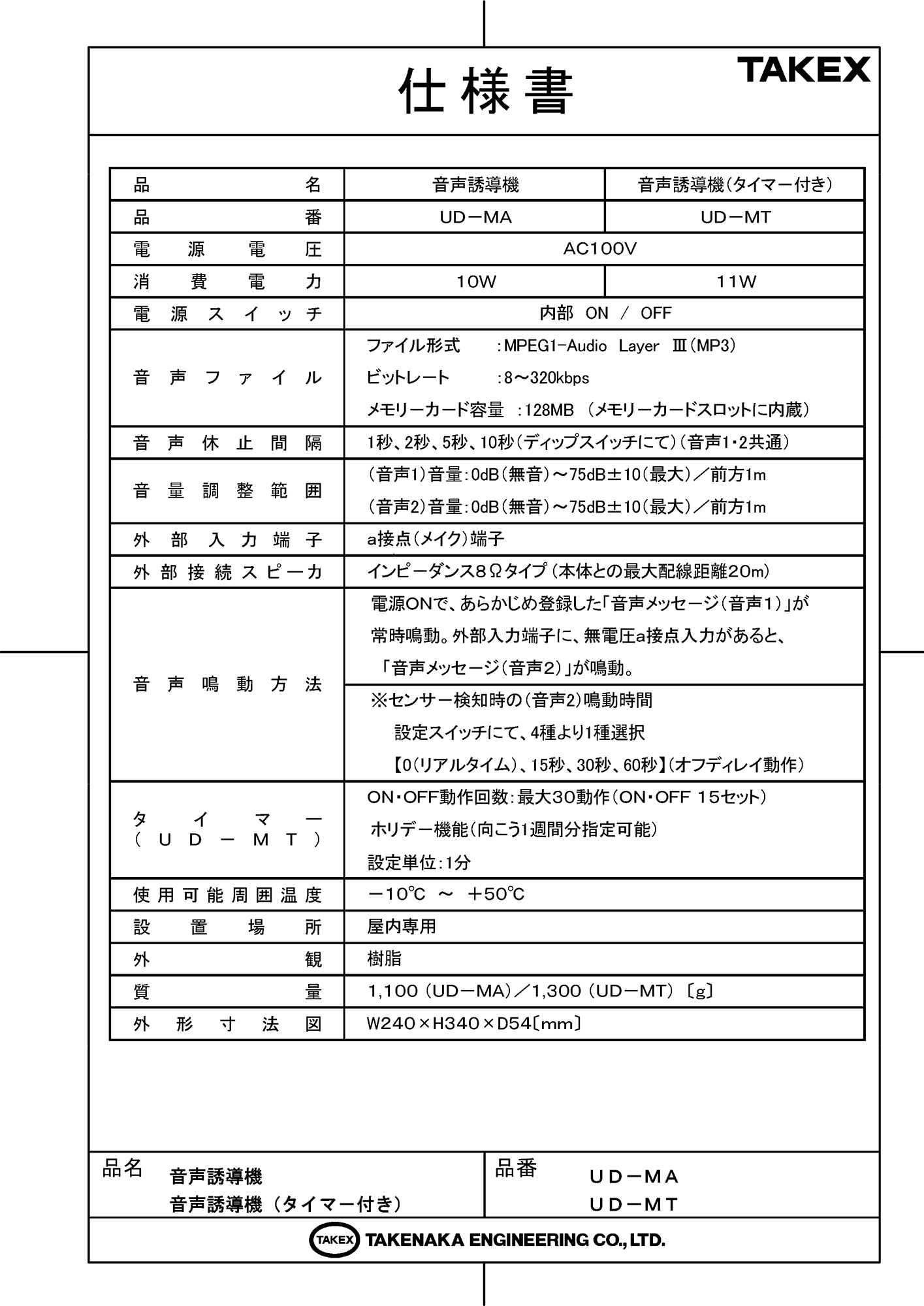

製品仕様

項目 音声誘導機（UD-MA） 音声誘導機（タイマー付）（UD-MT）
電源電圧 AC100V (50Hz / 60Hz) AC100V (50Hz / 60Hz)
消費電力 10W 11W
音声ファイル形式 MPEG1-Audio Layer III (MP3) / ビットレート: 8〜320kbps
内蔵メモリ容量 専用メモリーカード 128MB（スロット内蔵）
音量調整範囲 0dB（無音）〜75dB±10dB（前方1m地点・最大）
音声休止間隔 1, 2, 5, 10秒（DIPスイッチにて選択）
センサー検知時鳴動時間 0, 15, 30, 60秒（オフディレイ動作）
外部電源出力 DC12V / 60mA（センサー駆動用）
外部入力端子 無電圧a接点（メイク）端子
外部スピーカ出力 インピーダンス 8Ωタイプ対応
タイマー機能 なし 最大30動作 / ホリデー機能付
外形寸法 W240 × H170 × D54 [mm]
質量 約1,100g 約1,300g
使用温度範囲 -10℃ 〜 +50℃（結露なきこと）

FAQ

Q：音声データの書き換えは、市販のSDカードでも可能ですか？ A：いいえ、必ず本体に付属している専用のメモリーカード（128MB）をご使用ください。市販のカードを使用すると、ファイルシステムの不整合により故障の原因となる場合があります。
Q：センサーが検知している間だけ音声を切り替えることはできますか？ A：はい、DIPスイッチの設定でアフターランタイマーを「0秒（リアルタイム）」に設定することで、入力信号がある間だけ音声2を鳴らす運用が可能です。
Q：館内放送用のハイインピーダンススピーカーを接続できますか？ A：接続できません。本機の外部スピーカー出力はローインピーダンス（8Ω）専用です。マッチングトランス付きのスピーカーは故障の原因となります。
Q：屋外の軒下に設置しても大丈夫ですか？ A：本機は屋内専用仕様です。直接雨が当たらない場所でも、結露や湿度変化が激しい場所への設置は故障リスクが高まるため避けてください。
Q：電源を入れても音が鳴りません。まずどこを確認すべきですか？ A：本体内部の電源スイッチがONになっているか、およびメモリーカードが奥まで確実に挿入されているかをご確認ください。また、ボリュームが最小になっていないかも併せて確認が必要です。
Q：特定の時間帯だけ音量を下げたり消したりできますか？ A：UD-MTモデルであれば、内蔵タイマーで鳴動時間の設定が可能です。音量自体の自動可変機能はないため、時間帯によるミュート（OFF設定）でご対応ください。
Q：音声ファイル名に決まりはありますか？ A：はい、常時鳴動用を「1.mp3」、センサー検知時用を「2.mp3」として、メモリーカードのルートディレクトリに半角文字で保存してください。
Q：スピーカーから「ブー」という雑音（ハムノイズ）が入ります。 A：照明器具や高圧トランス等、強力な磁界を発生させる機器が近接している可能性があります。周囲1m以上の離隔を確保してください。
Q：センサーを複数台接続して、それぞれ別の音声を出すことはできますか？ A：本機の入力端子は1系統のため、複数のセンサーを並列接続して同じ音声（音声2）を出すことはできますが、入力ごとに個別の音声を割り振ることはできません。
Q：AC100V以外の電圧（DC12V等）で動作しますか？ A：本製品はAC100V専用です。DC電源での駆動には対応しておりません。
