UD-M(W) 音声誘導機 TAKEX 竹中エンジニアリング [UD-M(W)]

UD-M(W) 音声誘導機 TAKEX 竹中エンジニアリング [UD-M(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 音声誘導機 MP3対応 防雨型IP43 センサー連動

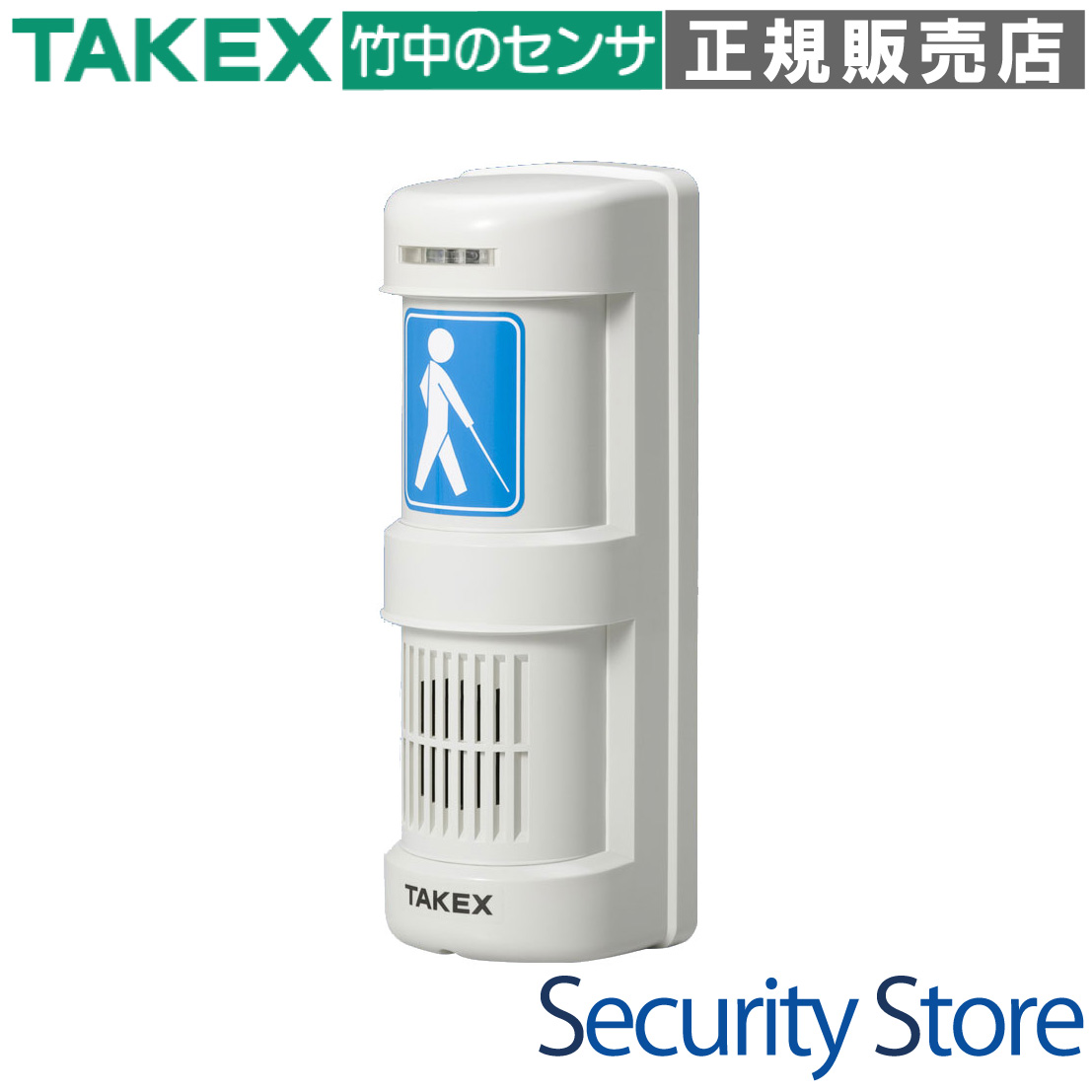

UD-M(W) 音声誘導機 ホワイト

UD-M(W)は、MP3形式の音声データを最大2種類登録し、状況に応じて自動で案内を切り替えられる高機能な音声誘導機です。視覚障害者の方への誘導案内や、施設内での注意喚起、多言語インフォメーションなど、公共施設から工場まで幅広いシーンで安全と安心を提供します。

  • 型番： UD-M(W)
  • 製品名： 音声誘導機 ホワイト
  • 方式 / カテゴリ： MP3再生方式 / 音声誘導装置
  • 主な用途： トイレ案内、店舗入口案内、工場内注意喚起、エスカレーター安全案内
  • 設置場所： 屋内・屋外（防雨構造 IP43相当）
  • 電源仕様： AC100V入力 / DC12V・50mA出力（外部センサー用）

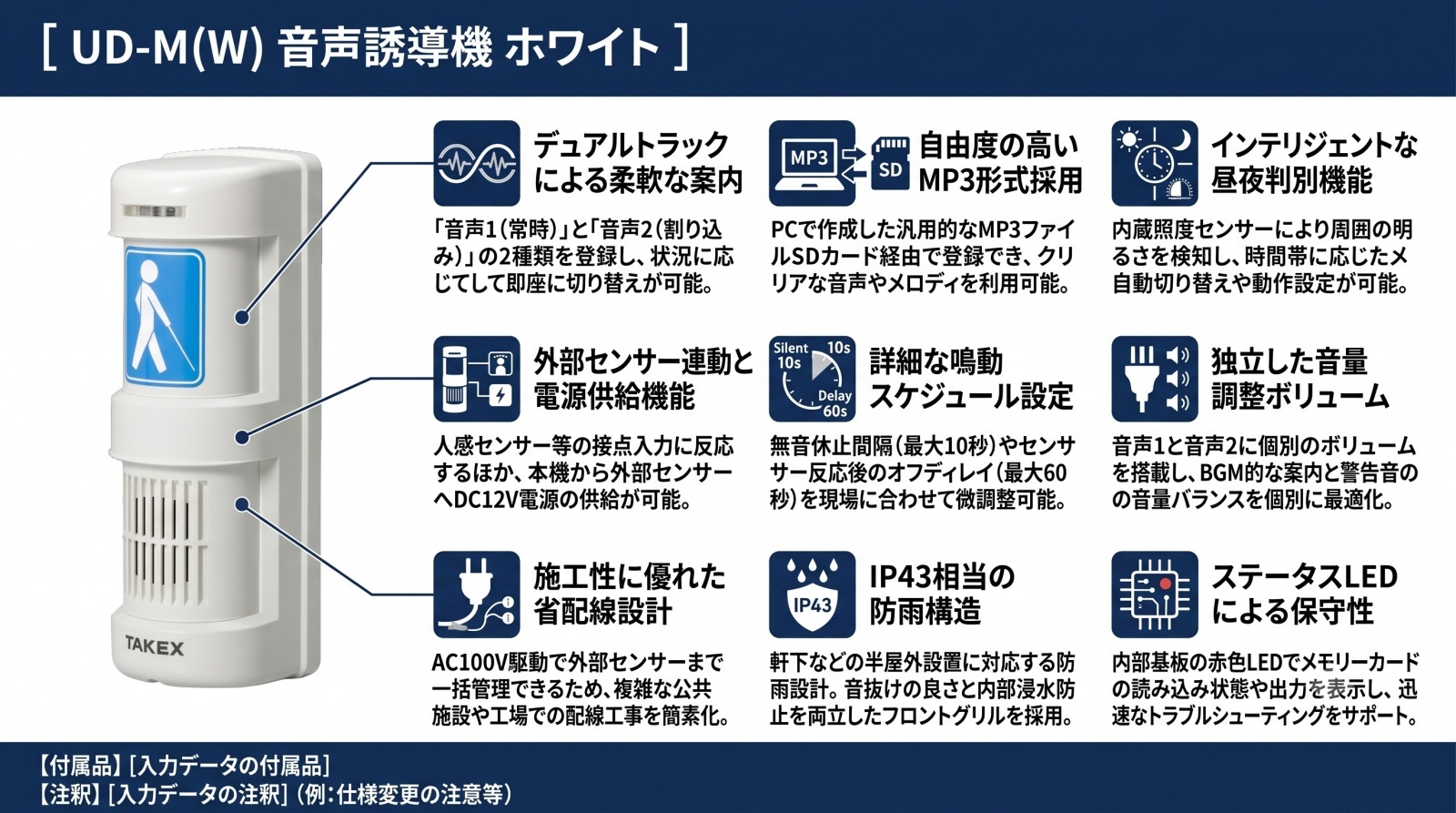

音声誘導機 UD-M(W) ホワイトモデルの外観

資料ダウンロード

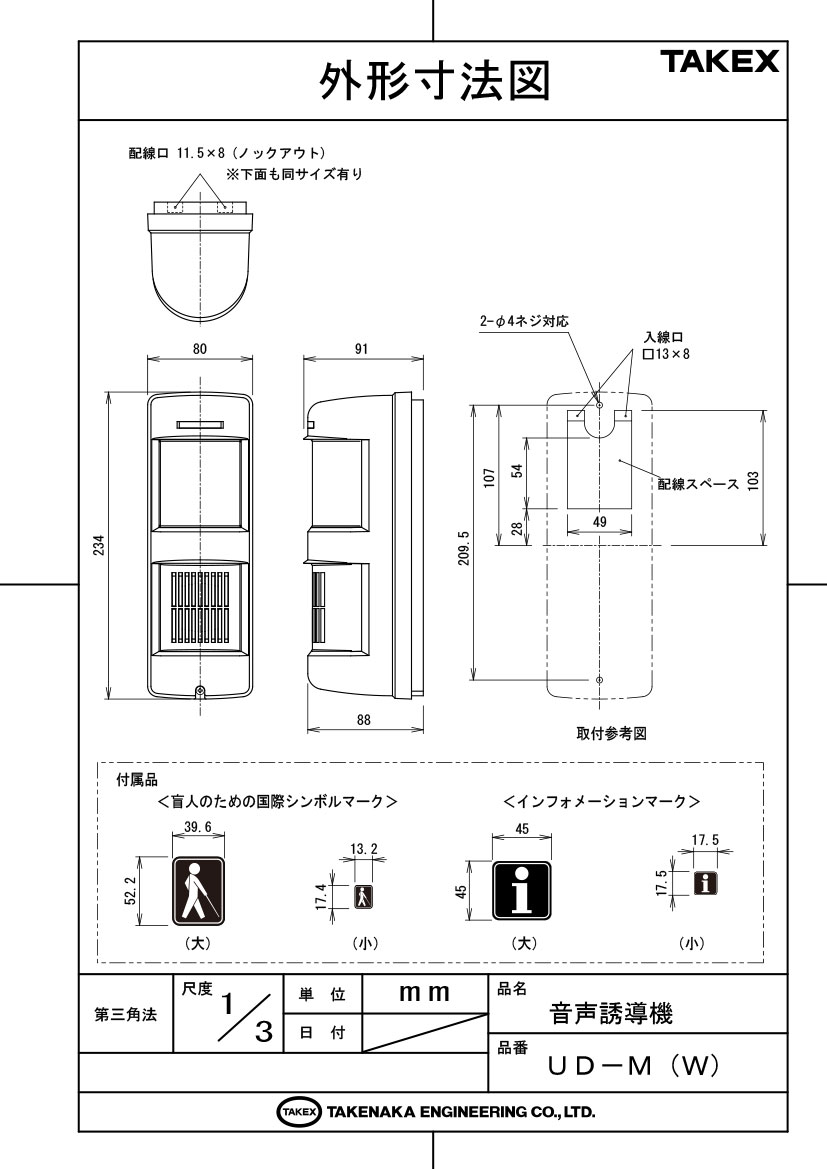

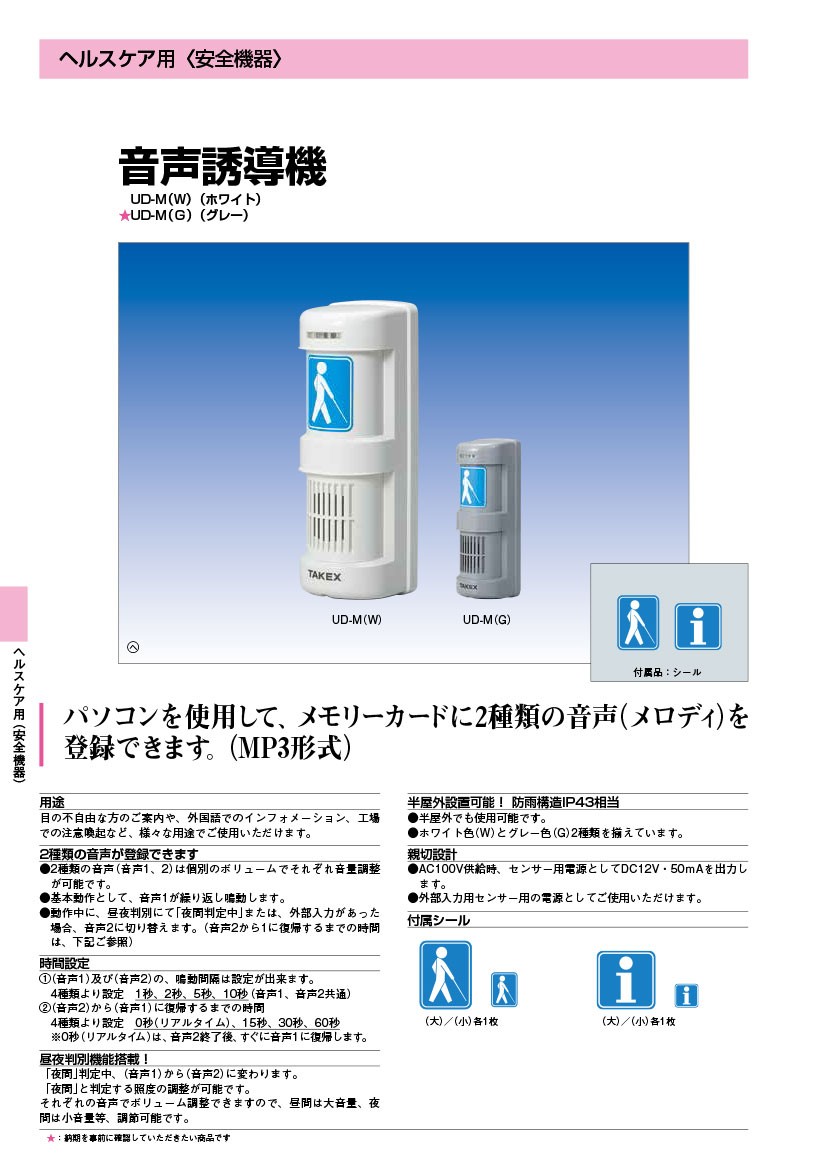

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 公共施設のトイレ（男子・女子）案内
  • 店舗入口やエスカレーターでの安全啓発
  • 工場や駐車場出入口での車両・歩行者注意喚起
  • 観光地や商業施設での多言語音声案内

導入前に確認したいポイント

  • 設置向きが「正立」であるか（防雨性能維持のため）
  • 外部センサーを接続する場合、合計消費電流が50mA以下か
  • 音声データの登録にPC環境（MP3作成機能）があるか
  • AC100Vの電源工事が可能か（有資格者による施工が必要）

特長

デュアルトラックによる柔軟な案内切り替え

メモリーカード内に「音声1（常時案内）」と「音声2（割り込み案内）」の2種類のMP3ファイルを登録可能。通常時は音声1をループ再生し、センサー検知や夜間判定時には音声2へ即座に切り替える、高度な案内制御を実現します。

自由度の高いMP3音声データ作成

専用のSDカード（128MB）に、PCを使用して自由にMP3ファイルを登録できます。ビットレートも8kbpsから320kbpsまで幅広く対応しており、クリアな音声メッセージやメロディによる誘導が可能です。

インテリジェントな昼夜判別機能

内蔵の照度センサーにより、周囲の明るさに応じて自動的に音声を切り替えられます。夕暮れ時や夜間にだけ特別なメッセージを流したい場合や、夜間のみ動作を固定させたい場合など、環境に合わせた運用がボリューム一つで調整できます。

外部センサー連動と電源供給機能

外部の人感センサーや開閉センサーからの無電圧接点入力を受け、リアルタイムで音声2へ切り替えることが可能です。さらに、AC100V駆動の本機から外部センサー用にDC12V（最大50mA）を出力できるため、配線工事の簡素化に貢献します。

現場環境に合わせた詳細な鳴動設定

音声ファイル終了後の「無音休止間隔」を1秒、2秒、5秒、10秒から選択できるほか、センサー反応終了後の「オフディレイ時間」も最大60秒まで設定可能。現場の騒音状況や利用者の歩行スピードに合わせた最適な案内タイミングを構築できます。

独立した音量調整ボリューム

音声1と音声2は個別の音量ボリュームを搭載しています。環境音として流す音声は控えめに、警告や具体的な案内は大きく出力するなど、用途に応じたきめ細やかな音量バランスの設定が可能です。

厳しい屋外環境に耐える防雨構造

IP43相当の防雨構造を採用しており、軒下などの半屋外設置にも対応します。フロントグリルのルーバー設計により、音抜けの良さと内部浸水の防止を両立。ホワイト筐体は明るい意匠の建物にも自然に調和します。

施工をサポートするステータスLED

内部基板にはメモリーカードの読み込み状態や音声出力を示す赤色LEDを搭載。万が一のデータエラーや接続不良時も、LEDの点灯・点滅パターンを確認することで迅速なトラブルシューティングが可能です。

選定時に評価したい強み

  • 自立運用性： AC100Vだけで外部センサーまで駆動できる電源供給ループ。
  • 信頼のTAKEX品質： セキュリティ分野で実績豊富な竹中エンジニアリング製。
  • 簡単データ更新： 汎用的なMP3形式を採用し、運用開始後のメッセージ変更も容易。
  • 意匠性： 病院や商業施設にマッチする清潔感のあるホワイト筐体。

施工・設置ガイド

本製品の性能を最大限に発揮し、長期にわたり安定運用するためのポイントを整理しました。

確認項目 この製品での考え方
設置の向き 必ず「正立（スピーカーグリルが下）」で設置してください。横向き・逆さまは故障の原因となります。
コーキング処理 屋外設置時は、筐体背面と壁面の接地面にシリコン等で確実な防水処理を行ってください。
音声ファイル名 音声1は「1.mp3」、音声2は「2.mp3」として、すべて半角で命名しルートディレクトリに保存してください。
センサー電源 接続するセンサーの消費電流が50mAを超えないか、あらかじめ仕様を確認してください。

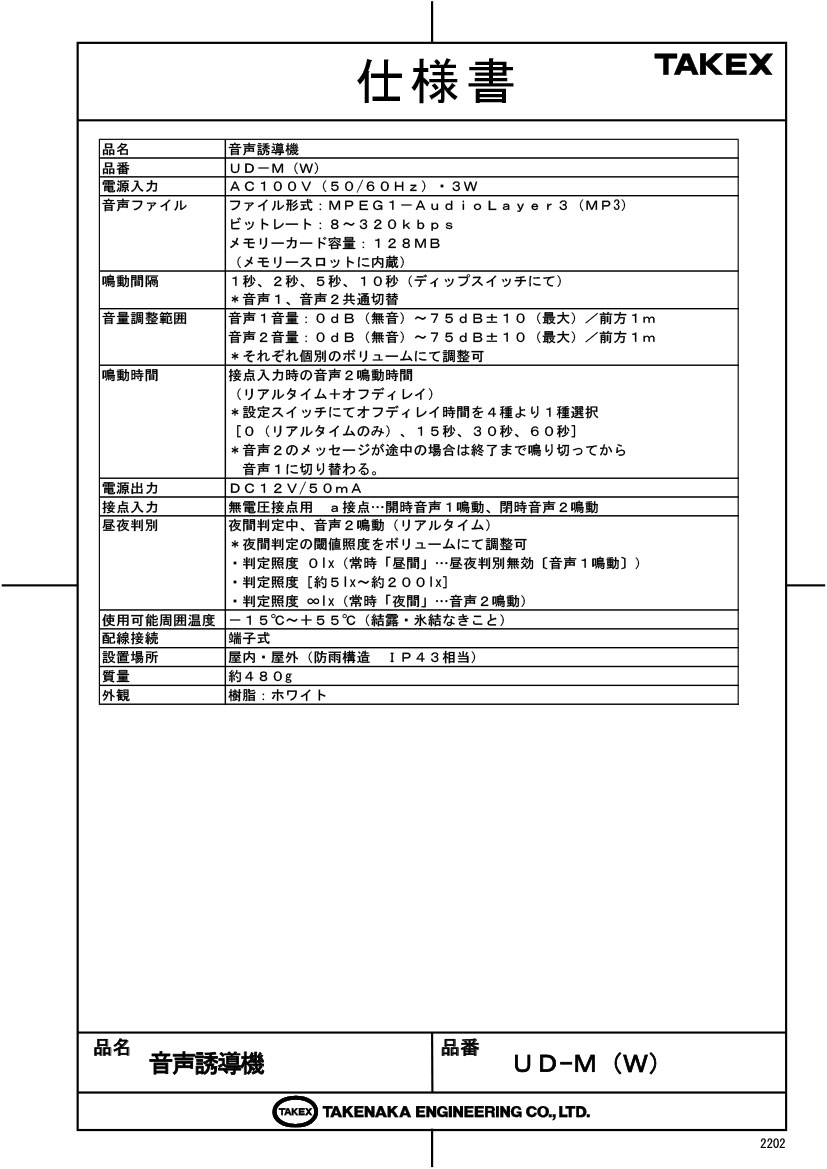

製品仕様

項目 内容
型番 UD-M(W)
品名 音声誘導機（ホワイト）
電源電圧 AC100V（50／60Hz）
消費電力 3W
音声ファイル形式 MP3（ビットレート：8〜320kbps）
付属メモリーカード 128MB（メモリーカードスロットに挿入済み）
鳴動間隔 1秒、2秒、5秒、10秒（DIPスイッチにて切替、音声1・2共通）
音量調整範囲 0dB（無音）〜75dB±10（最大）／前方1mにて（個別に調整可能）
オフディレイ時間 0秒、15秒、30秒、60秒（設定スイッチにて切替）
電源出力（外部用） DC12V／50mA（センサー等の駆動用）
接点入力 無電圧接点a接点（開時：音声1、閉時：音声2鳴動）
昼夜判別 判定閾値を調整可能（0lx：常時昼間 〜 ∞lx：常時夜間）
使用温度範囲 -15℃〜+55℃（結露・氷結なきこと）
保護等級 IP43相当（防雨構造）
質量 約480g
外形寸法 H234 × W80 × D49 mm

FAQ

Q：音声ファイルはどうやって登録すればいいですか？ A：本体内部のスロットからメモリーカードを取り出し、PCのカードリーダーを使用してMP3ファイルを書き込んでください。ファイル名は必ず半角で「1.mp3」および「2.mp3」とする必要があります。
Q：センサーを接続しなくても使えますか？ A：はい、可能です。センサーなしでAC100Vを通電すれば「音声1」が設定した間隔で繰り返し鳴動し続けるモードとして運用いただけます。
Q：完全な屋外（雨ざらし）で使用できますか？ A：本製品はIP43相当の防雨構造ですが、完全防水ではありません。軒下など、直接の噴流水がかからない場所への設置を推奨します。また、施工時のコーキング処理が必須です。
Q：音量はどのくらいの大きさまで出せますか？ A：本体前方1mにおいて、最大約75dB（±10dB）の出力が可能です。これは交通量の多い道路の騒音と同程度の大きさで、案内用としては十分な音量です。
Q：昼間は案内を止め、夜間だけ鳴らすことはできますか？ A：音声1の音量ボリュームを最小（無音）に絞り、昼夜判別機能を有効にすることで、夜間と判定された時のみ音声2を鳴動させることが可能です。
Q：WAV形式の音声データは使えますか？ A：いいえ、対応形式はMP3のみです。WAVファイルを登録しても認識されませんのでご注意ください。
Q：市販のSDカード（32GBなど）は使用可能ですか？ A：動作の安定性を確保するため、必ず付属の専用メモリーカードを使用してください。市販カードは相性により正常に読み込めない場合があります。
Q：人感センサーを2台接続することはできますか？ A：接点入力は可能ですが、センサー2台の合計消費電流がDC12V/50mAを超えないように注意してください。超える場合は外部に別途電源が必要です。
Q：音声2の鳴動時間を調整できますか？ A：はい、DIPスイッチの設定でオフディレイ時間を0秒、15秒、30秒、60秒から選択できます。センサー検知終了後も、設定時間分だけ案内を継続させることが可能です。
Q：LEDが赤色に点滅しているのですが？ A：メモリーカードの読み込みエラーです。カードが正しく挿入されているか、ファイル名が「1.mp3」「2.mp3」になっているか、半角であるかを確認してください。
