UD-E(G) 誘導チャイム TAKEX 竹中エンジニアリング [UD-E(G)]

UD-E(G) 誘導チャイム TAKEX 竹中エンジニアリング [UD-E(G)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 誘導チャイム バリアフリー 防雨構造(IP43) 福祉施設・公共施設

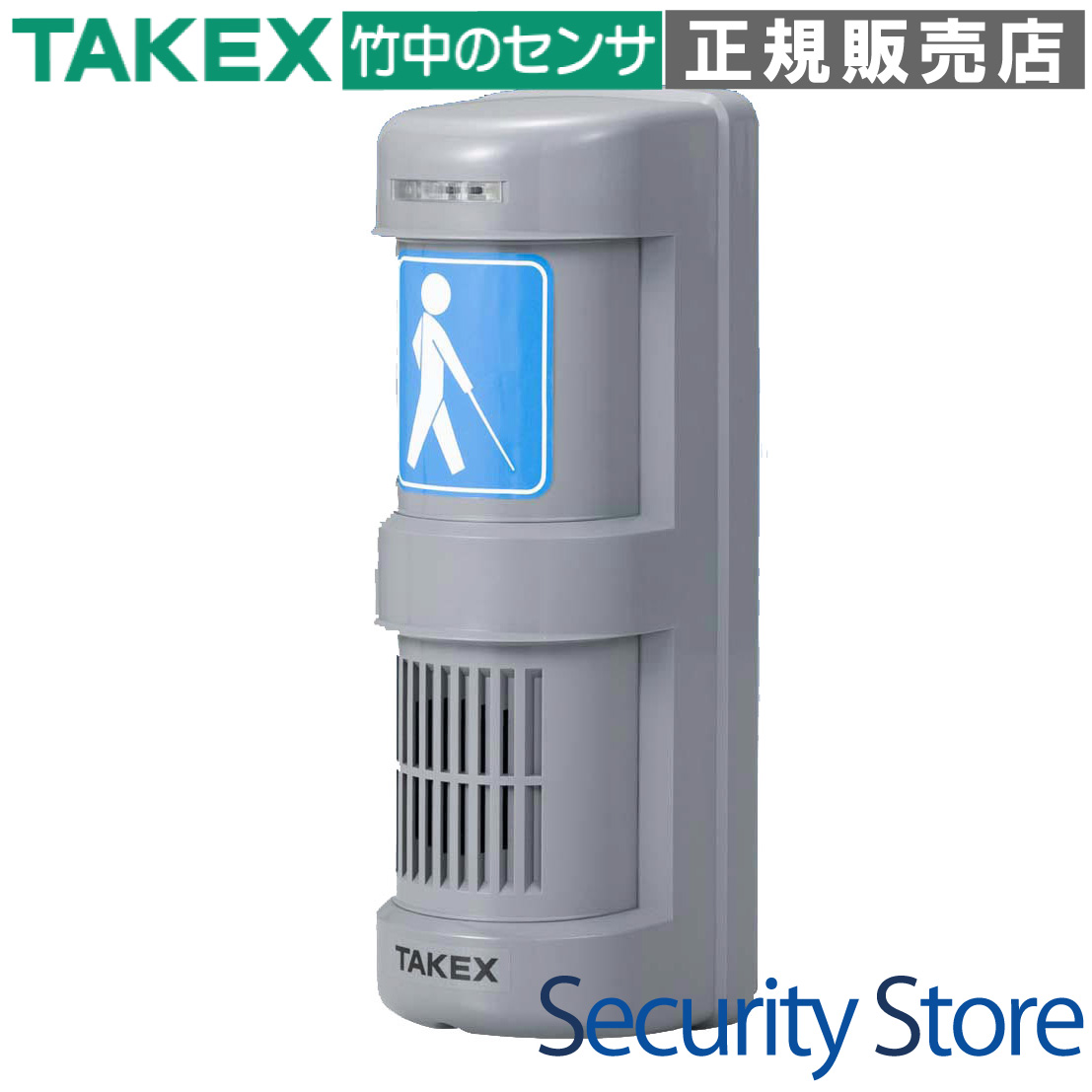

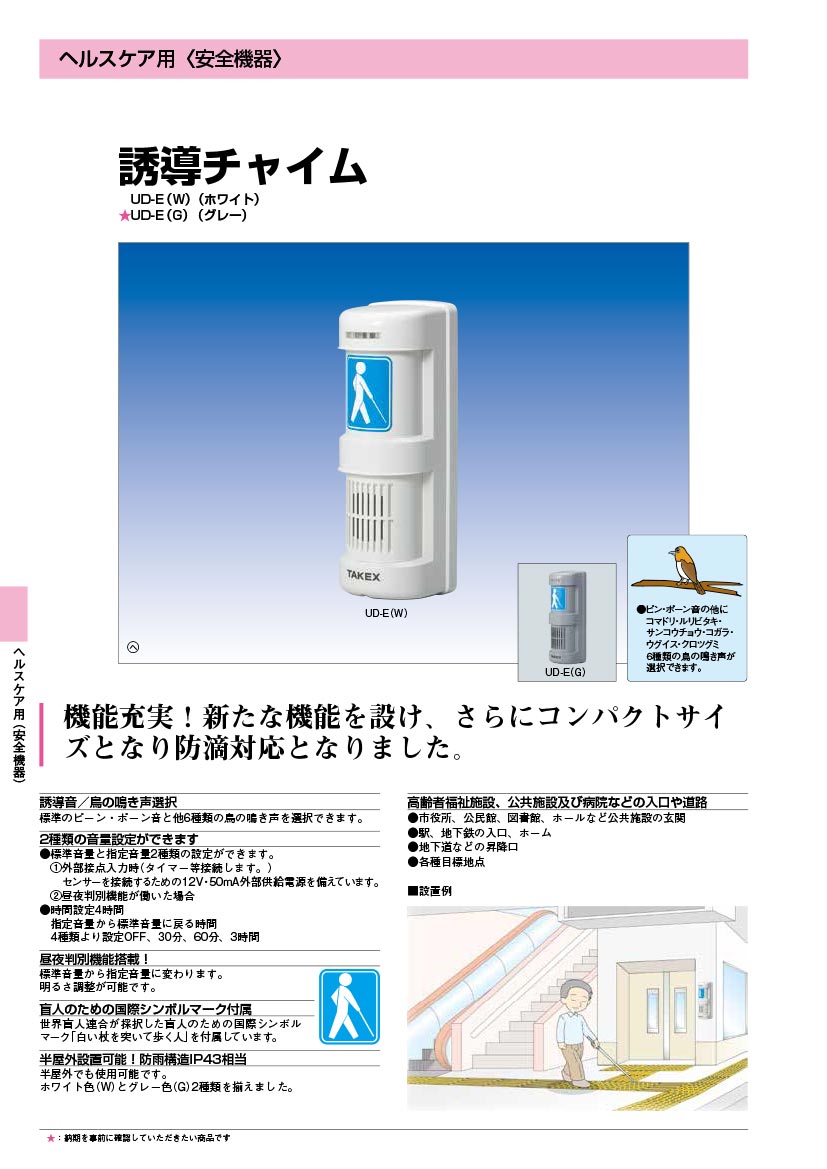

UD-E(G) 誘導チャイム グレー

UD-E(G)は、視覚障害者の方や高齢者を目的地まで音で導く、高機能かつコンパクトな誘導チャイムです。

標準の誘導音に加え、安らぎを与える6種類の鳥の鳴き声を搭載。内蔵の照度センサーによる昼夜判別や、外部センサー連動機能を備え、公共施設、病院、駅などのバリアフリー対策に最適な環境適応型モデルです。

  • 型番： UD-E(G)
  • 製品名： 誘導チャイム グレー
  • 音源種類： 誘導音1種 ＋ 鳥の鳴き声6種
  • 主な用途： 公共施設、病院、駅、高齢者施設等の入口誘導
  • 設置環境： 屋内・半屋外（防雨構造 IP43相当）
  • 電源： AC100V

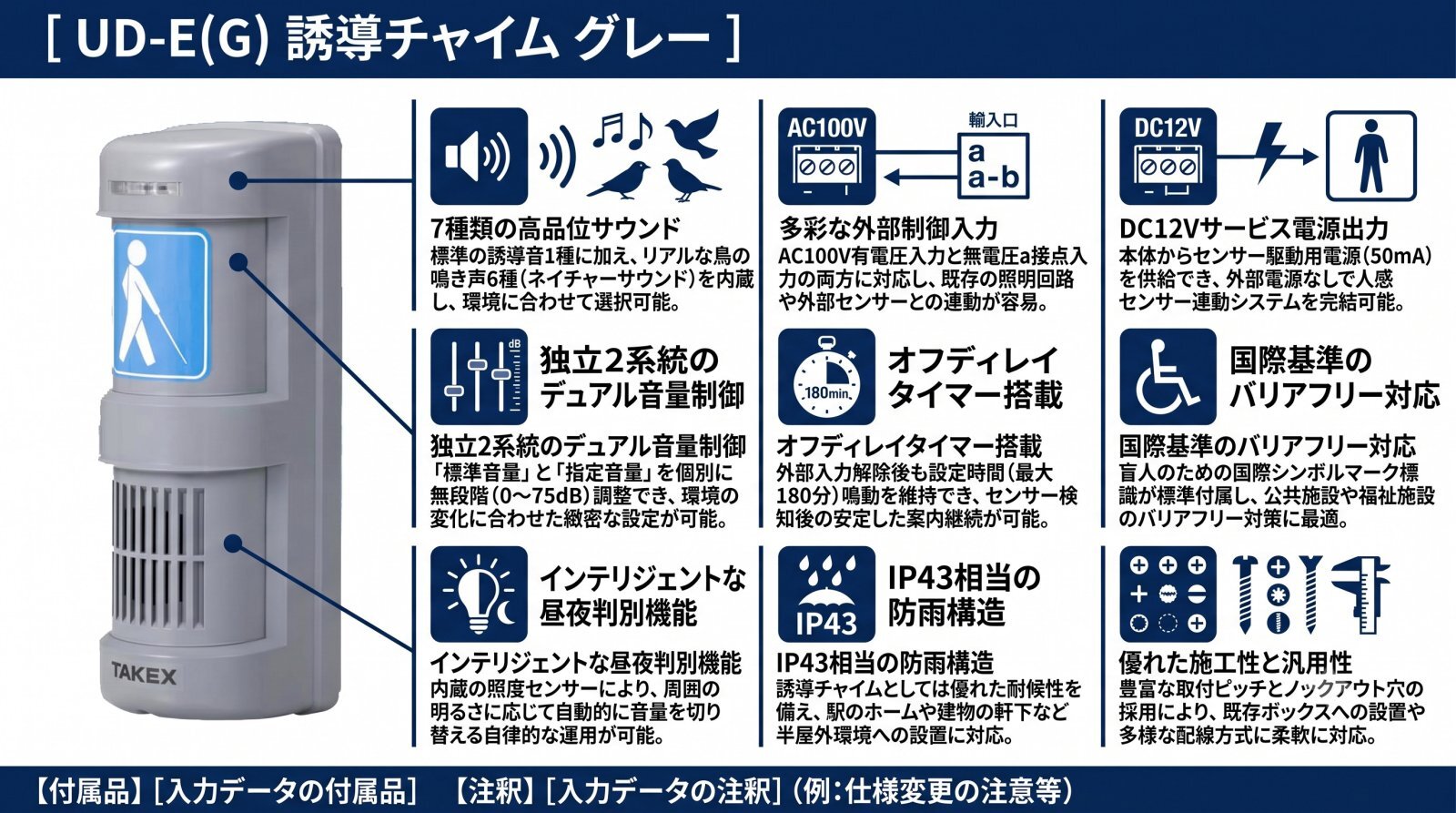

UD-E(G) 誘導チャイム グレーの製品画像

この製品が向いている用途

  • 市役所・公民館などの公共施設の玄関
  • 病院や高齢者福祉施設の入口・通路
  • 駅、地下鉄の入口やホームの案内板付近
  • 地下道、昇降口、各種目標地点の案内
  • 夜間の音量を抑制したい静粛な環境

導入前に確認したいポイント

  • 直接雨が当たらない軒下等の設置が推奨されます
  • 周囲に強い照明がある場合、昼夜判別に影響します
  • 外部センサー連動時は消費電流を確認してください
  • AC100Vの電源工事が必要です

特長

7種類の高品位サウンド（誘導音・ネイチャーサウンド）

標準の「ピン・ポーン」という誘導音に加え、ネイチャーサウンドの第一人者・上田秀雄氏提供による6種類のリアルな鳥の鳴き声（コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミ）を内蔵しています。施設の雰囲気や季節に合わせて、設定スイッチ一つで最適な音源を選択可能です。

独立2系統のデュアル音量制御システム

「標準音量」と「指定音量」の2つの独立したボリュームを搭載しています。通常時の音量と、特定の条件下（外部入力や夜間判定時）の音量を個別に無段階（0〜75dB）で調整できるため、環境の変化に応じた緻密な音響設計が可能です。

インテリジェントな昼夜判別機能

照度センサーを内蔵しており、周囲の明るさに応じて自動的に「標準音量」から「指定音量」へと切り替えることができます。例えば、昼間は大音量で案内し、夜間は音量を絞る、あるいは夜間のみ鳴動させるといった運用が自律的に行えます。

多彩な外部制御入力（AC100V／無電圧接点）

外部からの入力信号によって鳴動状態や音量を制御できます。有電圧AC100V入力（照明回路等との連動）と、無電圧a接点入力（タイムスイッチや外部センサーとの連動）の両方に対応しており、既存設備への組み込みも容易です。

オフディレイタイマーによる余韻制御

外部入力が解除された後も、設定した時間（0、30分、60分、180分）だけ指定音量を維持するオフディレイ機能を搭載しています。タイマーの切れ際やセンサー検知後の動作を安定させ、利用者に配慮した案内を継続できます。

半屋外設置を可能にするIP43防雨構造

誘導チャイムとしては優れたIP43相当の防雨構造を採用。従来の屋内専用モデルと異なり、駅のホームや地下道の昇降口、建物の軒下など、外気が触れる半屋外環境でも安心して設置いただけます。

センサー駆動用のDC12Vサービス電源出力

本体からDC12V（50mA）の電源出力が可能なため、別途電源を用意することなく人感センサーなどの外部機器を駆動できます。本機とセンサーを組み合わせることで、「人が近づいた時だけ鳴動する」高度な誘導システムを最小限の配線で構築可能です。

国際基準のバリアフリー対応（シンボルマーク付属）

世界盲人連合（WBU）が採択した、盲人のための国際シンボルマーク「白い杖を突いて歩く人」の標識が標準で付属しています。視覚障害者の方への配慮を視覚的にも示すことができ、バリアフリー新法や自治体の条例に基づいた施工をサポートします。

選定時に評価したい強み

  • 優れた施工性： 豊富な取付ピッチとノックアウト穴により、現場に合わせた設置が可能。
  • 柔軟な音響設計： 昼夜判別とデュアルボリュームにより近隣トラブルを未然に防止。
  • 高品質な音源： ネイチャーサウンド採用により、病院等でも不快感を与えない誘導。
  • 自立型システム： サービス電源搭載により、単体でセンサー連動システムが完結。

施工・設置ガイド

本機はIP43相当の防雨構造ですが、完全防水ではありません。台風等の激しい風雨や、直接水がかかる場所は避け、軒下等の半屋外に設置してください。また、昼夜判別機能を使用する場合は、近くに夜間点灯する強い光源がないことを確認してください。

確認項目 この製品での考え方・対応方法
設置高さと方向 前方1mで最大75dBの音量。案内したい対象者の耳の高さ付近への設置が効果的です。
電源配線 AC100V直結タイプです。強電線（AC）と弱電線（接点）の誤結線に十分注意してください。
音量調整 施設利用者を驚かせないよう、最小ボリュームから徐々に上げる調整を推奨します。
外部センサー連動 無電圧a接点出力を持つセンサーを接続し、電源出力（50mA以内）で駆動可能です。

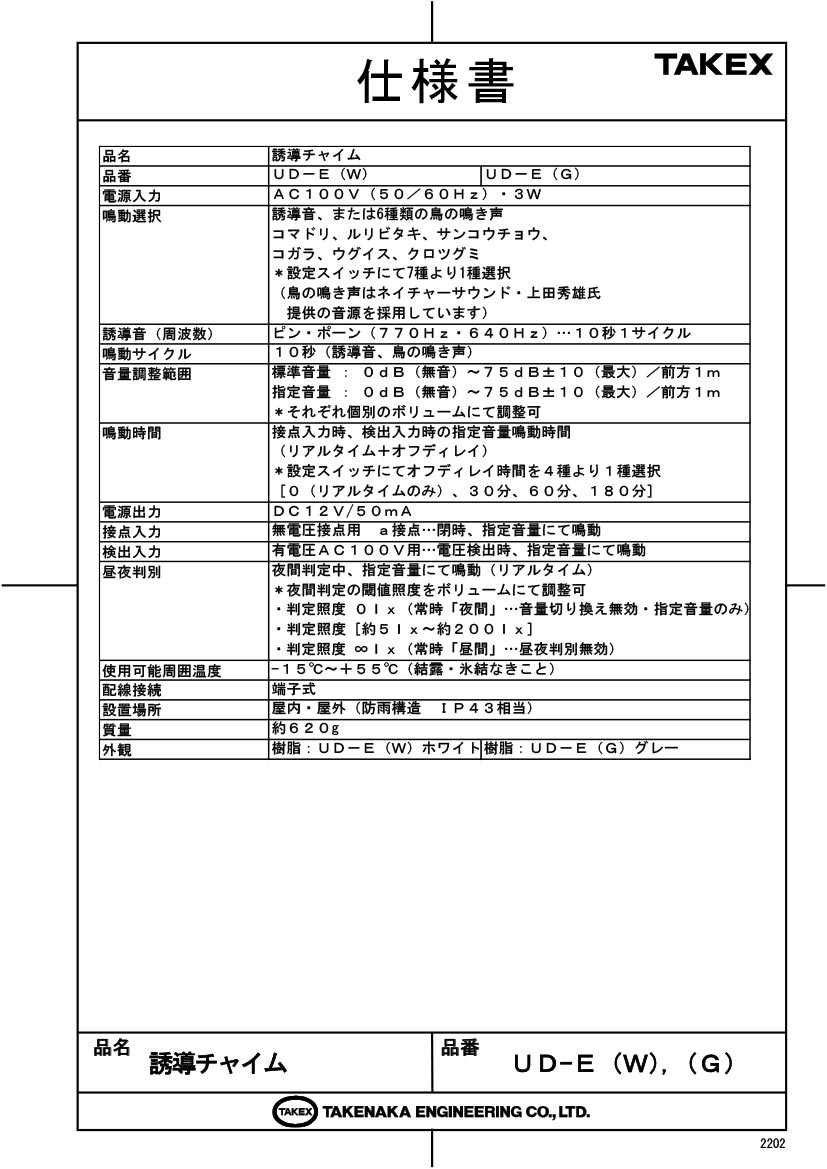

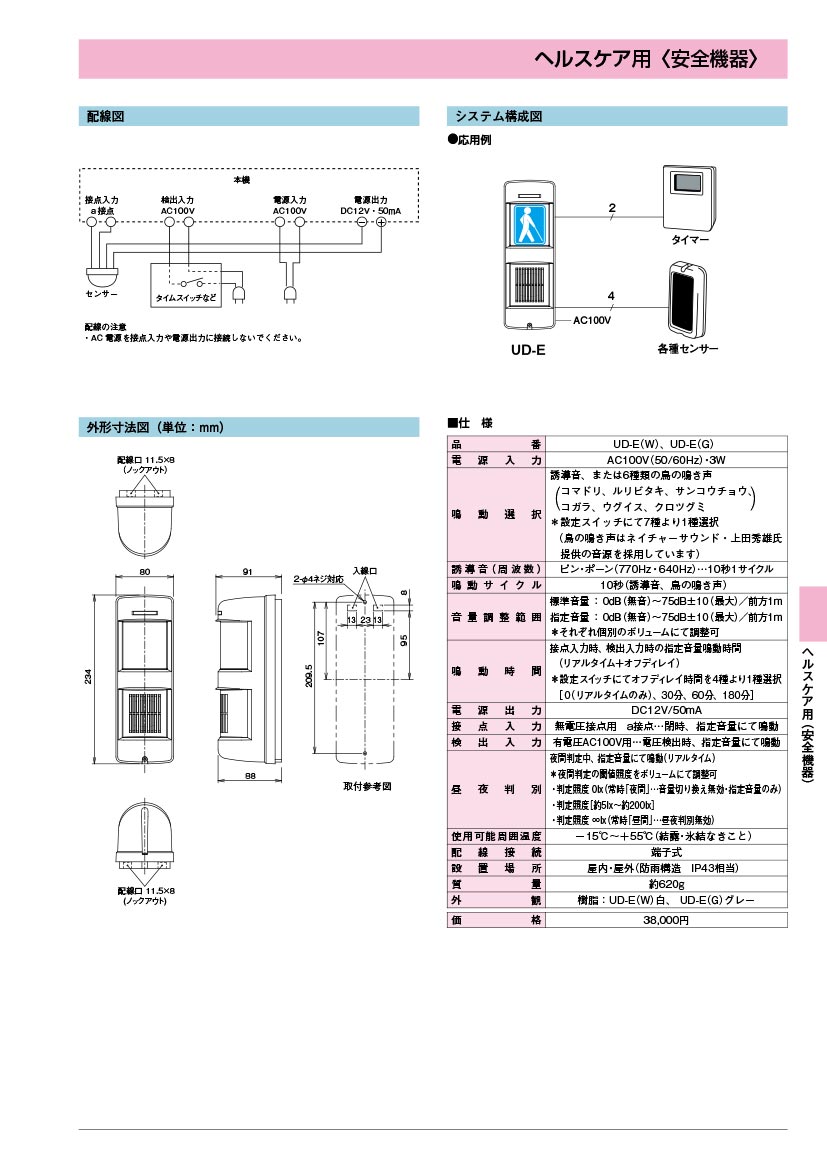

製品仕様

項目 内容
型番 UD-E(G) [グレー]
電源入力 AC100V（50/60Hz）・消費電力 3W
鳴動音選択 誘導音1種、鳥の鳴き声6種（計7種より1種選択）
（コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミ）
誘導音周波数 ピン・ポーン（770Hz・640Hz）
鳴動サイクル 10秒（誘導音、鳥の鳴き声共通）
音量調整範囲 標準音量：0dB（無音）〜75dB±10（最大）／前方1m
指定音量：0dB（無音）〜75dB±10（最大）／前方1m
※個別ボリュームにて調整可
鳴動時間（指定音量） リアルタイム ＋ オフディレイ（0、30分、60分、180分より選択）
電源出力 DC12V / 50mA（外部センサー用）
接点入力 無電圧a接点（閉時、指定音量にて鳴動）
検出入力 有電圧AC100V用（電圧検出時、指定音量にて鳴動）
昼夜判別機能 照度センサー内蔵、閾値調整可（約5lx〜約200lx、または無効化）
使用可能周囲温度 -15℃ 〜 +55℃（結露・氷結なきこと）
配線接続方式 端子式
設置場所 屋内・屋外（半屋外：防雨構造 IP43相当）
質量 約620g
外観・材質 樹脂（グレー）
付属品 盲人のための国際シンボルマーク（標識シール）

FAQ

Q：どんな音が鳴りますか？ A：標準的な「ピン・ポーン」音のほか、コマドリ、ウグイスなど6種類のリアルな鳥の鳴き声から1つを選択して使用できます。
Q：夜間に音量を自動で下げることはできますか？ A：はい、内蔵の照度センサーによる昼夜判別機能により、暗くなると自動で指定した音量（控えめな音量など）に切り替えることが可能です。
Q：雨の当たる屋外に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですので、軒下などの半屋外であれば設置可能です。直接激しい雨が当たる場所への設置は避けてください。
Q：人が通った時だけ鳴らすことはできますか？ A：はい、別売の人感センサー等を接続することで、検知した時だけ指定音量で鳴動させるシステムを構築できます。
Q：音量の調整はどのように行いますか？ A：本体内部にあるボリュームを回すことで、無音（0dB）から最大（約75dB）まで無段階で調整できます。標準時と切替時の2つを個別に設定できます。
Q：100Vの照明回路と連動させることは可能ですか？ A：はい、検出入力（有電圧AC100V用）端子を備えているため、照明が点灯している間だけ鳴らすといった連動が可能です。
Q：オフディレイ機能とは何ですか？ A：センサー等の入力が切れた後も、設定した時間（30分〜180分など）だけ音を出し続ける機能です。
Q：鳥の鳴き声の音源はどのようなものですか？ A：ネイチャーサウンド録音の第一人者である上田秀雄氏から提供された、非常にリアルで高品位な音源を採用しています。

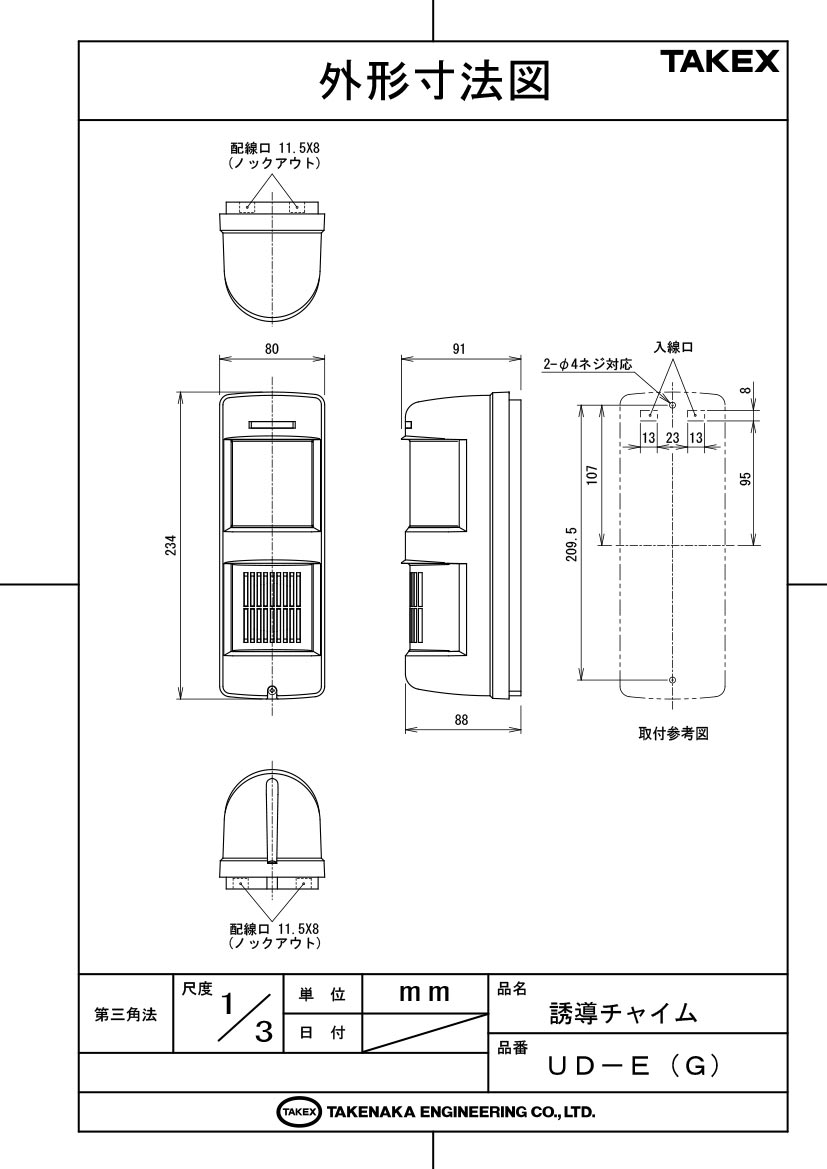

Q：取付ピッチはどのようになっていますか？ A：背面には横107mm、209.5mm、縦88mm、95mmなど、複数のピッチに対応した取付穴が用意されており、既存のボックス等にも柔軟に対応します。
Q：誘導音の鳴動サイクルは変更できますか？ A：鳴動サイクルは10秒1サイクル（誘導音、鳥の鳴き声共通）で固定されています。
