TAKEX（竹中エンジニアリング） 聴覚誘導装置 パッシブセンサー内蔵 視覚障害者誘導 屋内用

UD-S 誘導チャイム（センサー付）

UD-Sは、高精度なパッシブインフラレッド（PIR）センサーを内蔵した、視覚障害者向けの聴覚誘導装置です。人体から放出される遠赤外線をキャッチし、自動で誘導チャイムや鳥の鳴き声を鳴動させることで、安全な外出と行動をサポートします。

  • 型番： UD-S
  • 方式： パッシブインフラレッド方式センサー内蔵型
  • 主な用途： 公共施設の玄関、駅の入口、地下道の昇降口、目標地点の誘導
  • 設置場所： 屋内専用（壁面露出取付、オプションで埋込対応）
  • 電源： AC100V 50/60Hz

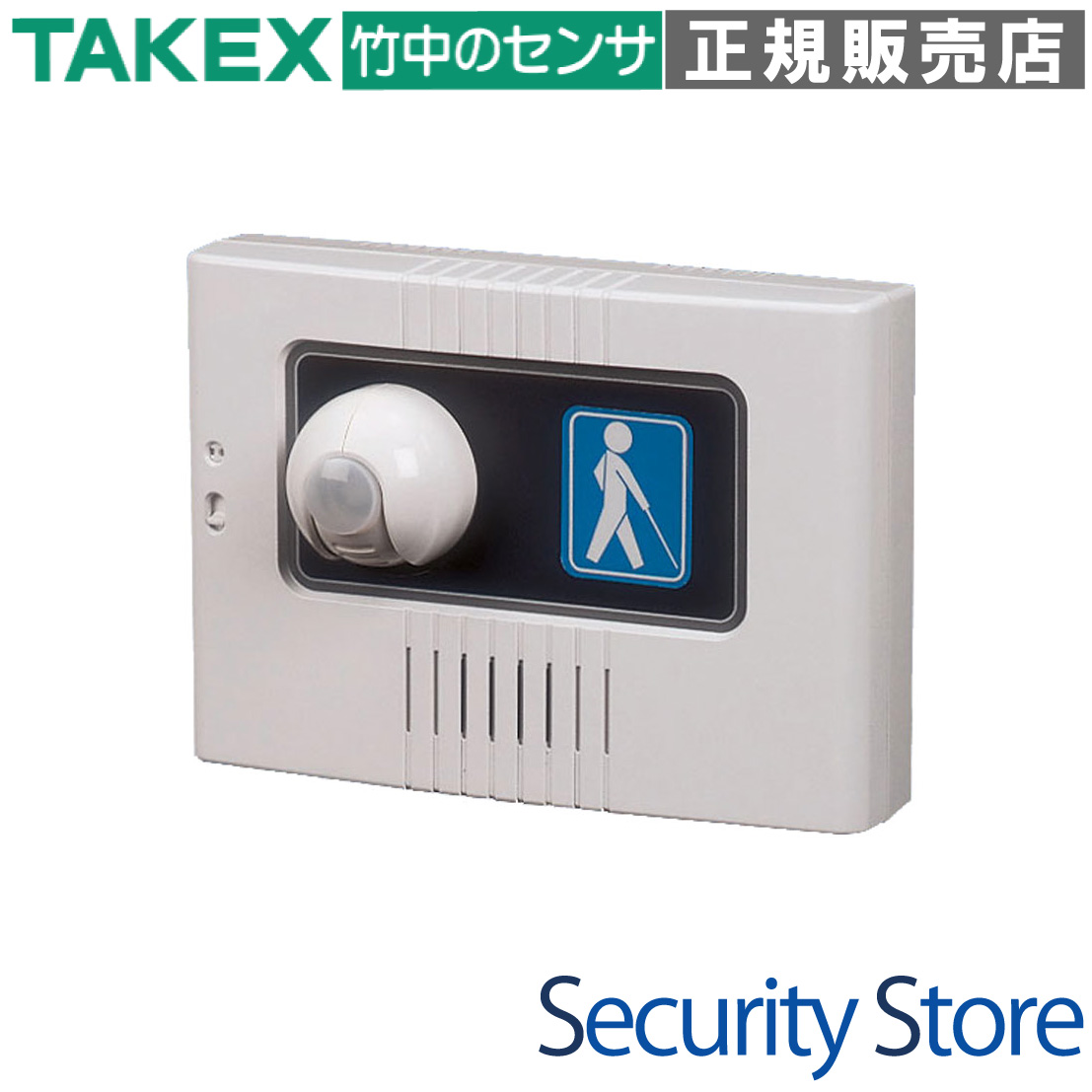

誘導チャイム UD-S 製品画像

資料ダウンロード

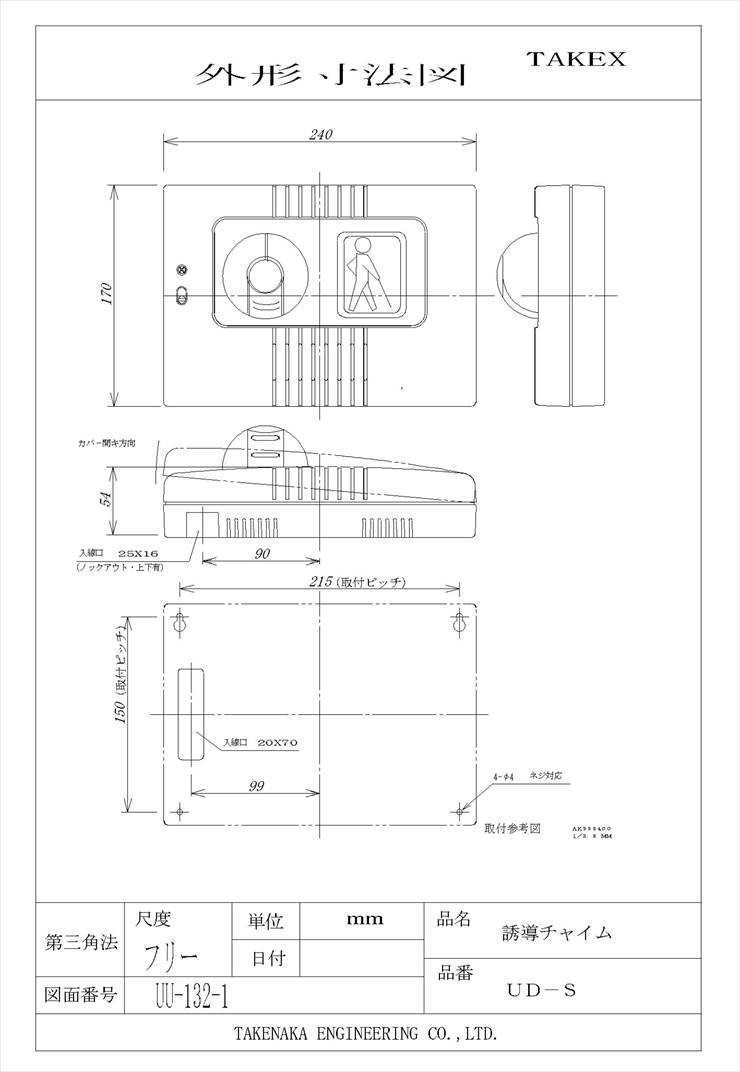

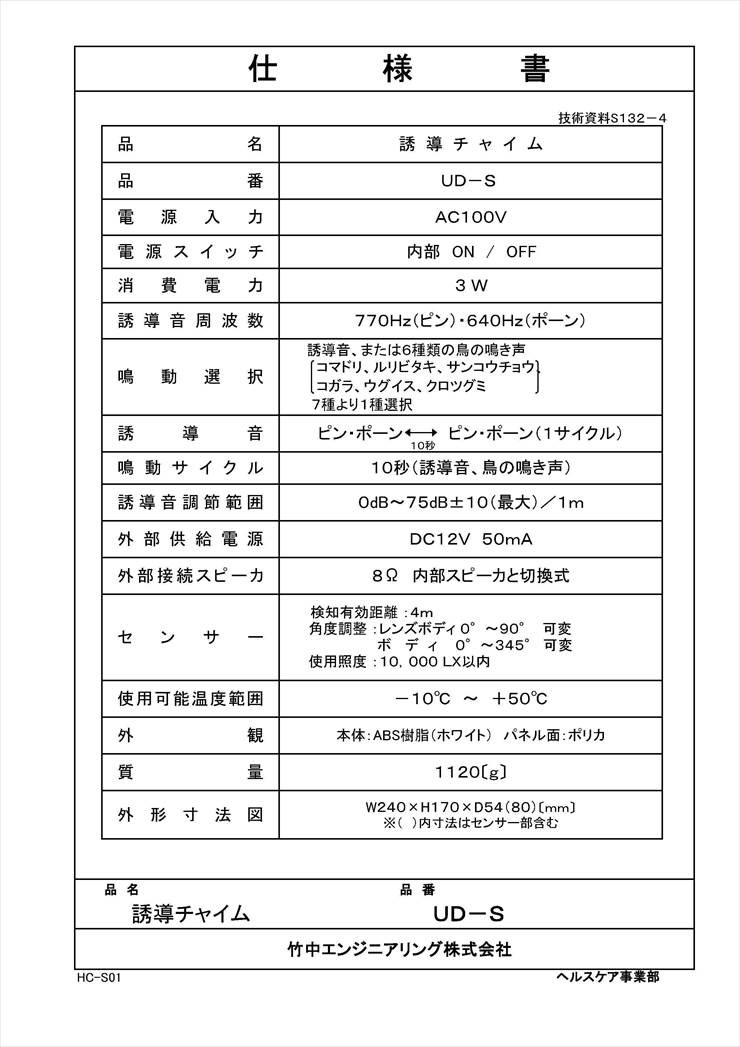

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 市役所・公民館・図書館などの公共施設入口
  • 駅の改札口、ホーム、地下鉄の入口案内
  • 地下道や階段の昇降口などの注意喚起
  • 大型商業施設の多目的トイレや案内所前

導入前に確認したいポイント

  • 電源がAC100Vであること（配線工事が必要）
  • 屋内専用のため、屋外や水のかかる場所は避ける
  • 取付高さは標準1.2m前後を推奨（センサー角度調整可）
  • 直下1m以内はセンサーの死角になる場合がある

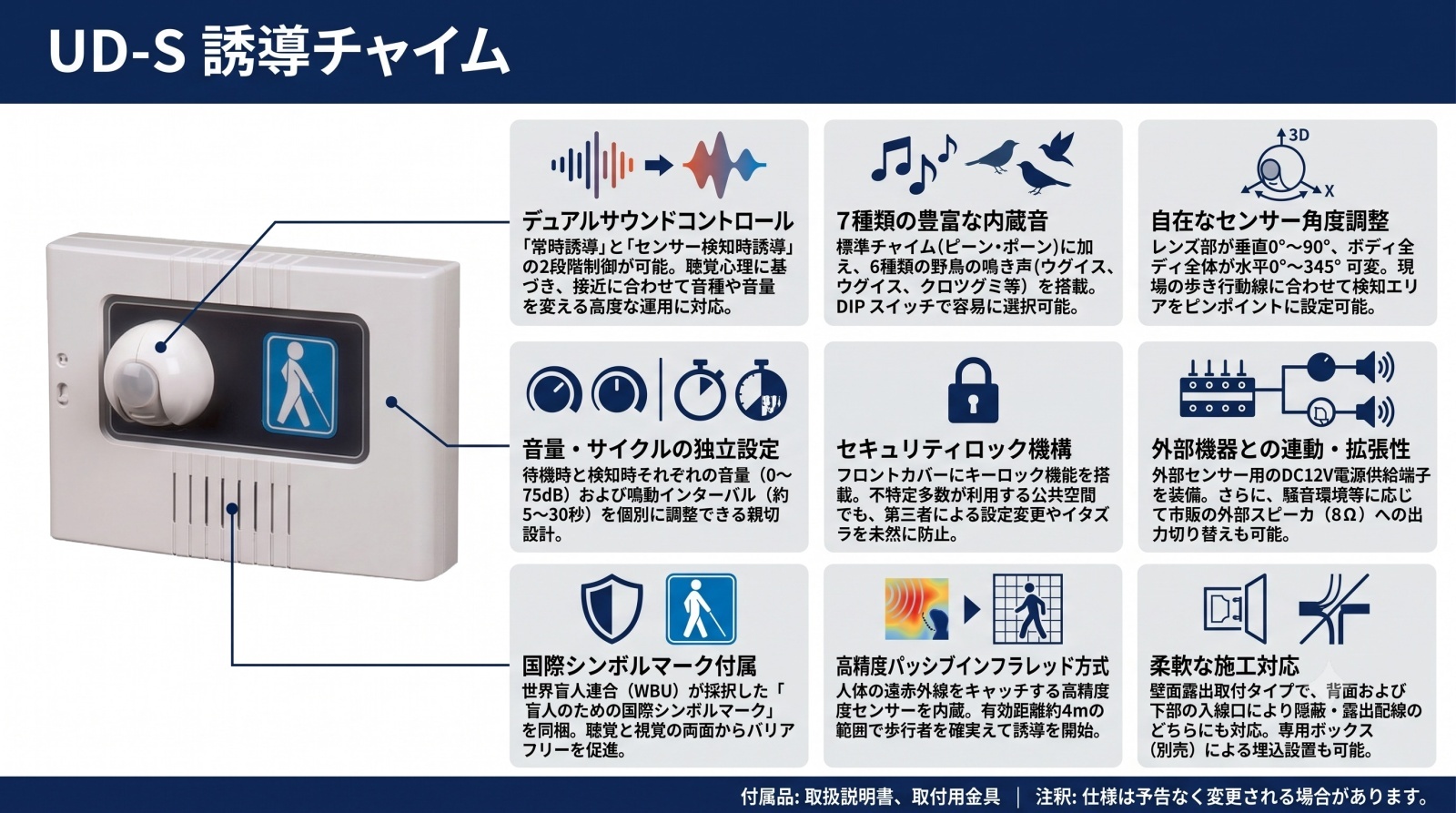

特長

デュアルサウンドコントロール・アーキテクチャ

UD-Sは「常時誘導」と「センサー検知時誘導」の2段階制御が可能です。平常時は遠方から位置を知らせるために控えめな音で鳴動させ、視覚障害者が近づいてセンサーが検知した際には、より明瞭な音や異なる音種に切り替えて誘導するといった、聴覚心理に基づいた運用が行えます。

7種類の鳴動音から自由に選択可能

標準的な「ピーン・ポーン」音に加え、コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミの計6種類の鳥の鳴き声を内蔵しています。設置場所や用途に合わせて、内部のDIPスイッチで簡単に音種を切り替えることができます。

上下・左右に自在なセンサー角度調整

内蔵センサーはレンズ部が垂直方向に0°〜90°、ボディ全体が水平方向に0°〜345°可変します。現場の歩行動線に合わせて検知エリアをピンポイントに設定できるため、歩行者がセンサーエリアを横切る最適なタイミングで鳴動を開始させることが可能です。

柔軟な鳴動サイクルと音量の独立設定

鳴動のインターバル（サイクル）は、標準の10秒固定から、ボリューム調整により約5秒〜30秒の間で可変設定が可能です。また、音圧も0dB（無音）から最大75dB±10dBまで、待機時と検知時をそれぞれ独立して調整できる親切設計です。

外部機器への電源供給とスピーカ拡張

センサー用電源としてDC12V（最大50mA）の外部供給電源端子を備えています。さらに、設置場所の騒音環境やレイアウトに応じて、市販の外部スピーカ（8Ω）を接続して出力先を切り替えることも可能です。

物理セキュリティに配慮したロック機構

フロントカバーにはキーロック機構を搭載しています。不特定多数が立ち入る公共空間でも、第三者による設定変更やイタズラを未然に防ぎ、設定した運用状態を確実に維持します。

バリアフリーを象徴する国際シンボルマーク付属

世界盲人連合（WBU）が採択した、盲人のための国際シンボルマーク「白い杖を突いて歩く人」を付属しています。視覚的な案内と聴覚的な誘導を組み合わせることで、より高いアクセシビリティを実現します。

選定時に評価したい強み

  • 2段階誘導： 待機時と検知時で音種・音量・間隔を変えられる高度な誘導設計。
  • 確実な検知： 上下左右に大きく振れるセンサーヘッドにより、現場動線に合わせた調整が容易。
  • 豊富な音源： 周囲の環境ノイズと区別しやすい野鳥の声を多数内蔵。
  • 施工性： 壁面露出タイプで設置が容易。専用ボックス(別売)で埋込にも対応。

施工・設置ガイド

本製品はAC100Vを使用する屋内専用機器です。設置時は「縦向き正立」の姿勢を厳守してください。センサーは真正面からの接近よりも、横切る動きに対して感度が高くなるよう調整するのがポイントです。

確認項目 この製品での考え方・注意点
取付高さ 標準1.2mを推奨。設置高さにより検知エリアの広さが変化します。
検知エリア 高さ1.2m時、約4m先で一辺約85cmの正方形エリアを形成します。
ウォーミングアップ 電源投入後、約30秒間は回路安定のため検知動作を行いません。
配線処理 背面および下部に入線口があり、隠蔽・露出の両配線に対応します。

製品仕様

項目 内容
品名誘導チャイム
品番UD-S
電源電圧AC100V (50/60Hz)
消費電力3W
電源スイッチ内部スライドスイッチにてON/OFF可能
鳴動音（選択式）誘導音（ピーン・ポーン）、または野鳥の鳴き声6種（コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミ）計7種
音量調整センサ検知時・常時それぞれ独立可変：0dB〜75dB±10dB (1m)
鳴動サイクルセンサ検知時・常時それぞれ：標準10秒、指定約5秒〜30秒可変
センサー方式パッシブインフラレッド方式（検知有効距離 約4m）
センサー角度調整レンズボディ：0°〜90°（垂直）、メインボディ：0°〜345°（水平）
外部電源出力DC11.4V〜12.6V 50mA（外部センサー用など）
外部接続スピーカ8Ω（内部スピーカと切換式、配線距離最大20m）
使用可能温度範囲- 10℃ 〜 ＋50℃（結露なきこと）
設置場所屋内専用
質量約1,120g
外形寸法W240 × H170 × D54 (センサー突起部含めD80) [mm]
外観材質本体：樹脂（ホワイト）、パネル面：ポリカーボネート

FAQ

Q：電源を入れてもすぐに鳴り出さないのですが、故障ですか？ A：故障ではありません。本機は電源投入後、内部回路の安定化（ウォーミングアップ）のために約30秒間の待機時間が必要です。30秒経過後に動作を確認してください。
Q：鳥の鳴き声は何種類選べますか？ A：コマドリ、ルリビタキ、サンコウチョウ、コガラ、ウグイス、クロツグミの6種類と、標準チャイム（ピーン・ポーン）の計7種類から選択できます。
Q：常時鳴らしておくことは可能ですか？ A：はい、可能です。「常時設定」側のボリュームとサイクルを設定することで、センサー検知に関わらず一定間隔で鳴動させ続けることができます。
Q：夜間だけ音を小さくすることはできますか？ A：本機単体にタイマー機能はありませんが、シリーズ製品の「UD-T（タイマー内蔵型）」を検討いただくか、外部にタイムスイッチを設置して電源を制御してください。
Q：屋外の玄関ポーチに設置できますか？ A：本機は屋内専用仕様です。直接雨がかからない場所であっても、外気の湿気や結露により故障の原因となるため、屋内での使用を厳守してください。
Q：センサーの検知範囲を狭めることはできますか？ A：物理的な角度調整（チルト・パン）によって検知エリアの場所を移動させることは可能です。また、歩行者の動線を考慮して調整することで、不要な検知を減らせます。
Q：音量調節はどのように行いますか？ A：フロントカバーを開けた内部にあるボリューム（ツマミ）を回して調整します。検知時と待機時それぞれ個別に設定が可能です。
Q：外部スピーカを接続した場合、本体からも音は出ますか？ A：いいえ、切換式となっています。内部のスイッチで「本体」か「外部」のいずれか一方を選択して出力します。
Q：センサーの検知距離を4m以上に伸ばせますか？ A：内蔵センサーの最大有効距離は約4mです。これ以上の距離が必要な場合は、別途外部センサーを設置し、本機の外部入力端子（仕様による）や電源供給を活用したシステム構成が必要です。
Q：イタズラで音量を変えられないか心配です。 A：フロントカバーには鍵付きのロック機構が備わっておりますので、管理権限のない第三者が勝手に設定を変更することはできない仕様になっています。
