US-MT センサー音声誘導機（音声・タイマー付） TAKEX 竹中エンジニアリング [US-MT]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）音声誘導機人感センサーバリアフリー設備ウィークリータイマー

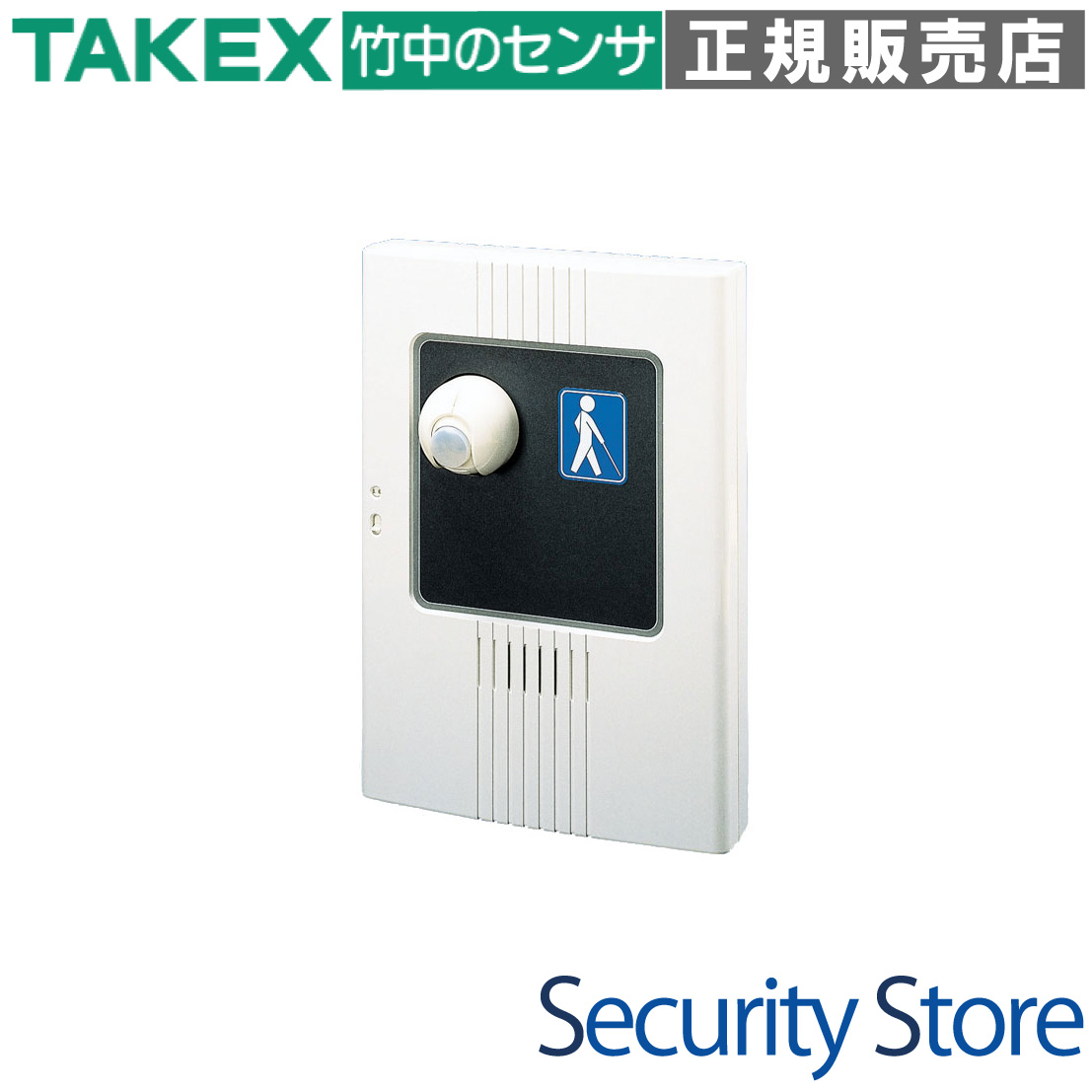

US-MT センサー音声誘導機（音声・タイマー付）

センサーが人を感知して最適な音声メッセージで案内・誘導する、高機能な音声誘導機です。常時誘導音（フェーズ1）と検知時メッセージ（フェーズ2）を自動で切り替えるデュアルシステムを採用。ウィークリータイマー機能を内蔵し、施設の開館・閉館時間に合わせた自動運用を可能にします。

型番： US-MT
製品名： センサー音声誘導機（音声・タイマー付）
電源： AC100V 50/60Hz
音源形式： MP3（メモリーカード式で自由書換可能）
検知方式： パッシブインフラレッド方式（約4m）
運用制御： ウィークリータイマー内蔵（最大30プログラム）

資料ダウンロード

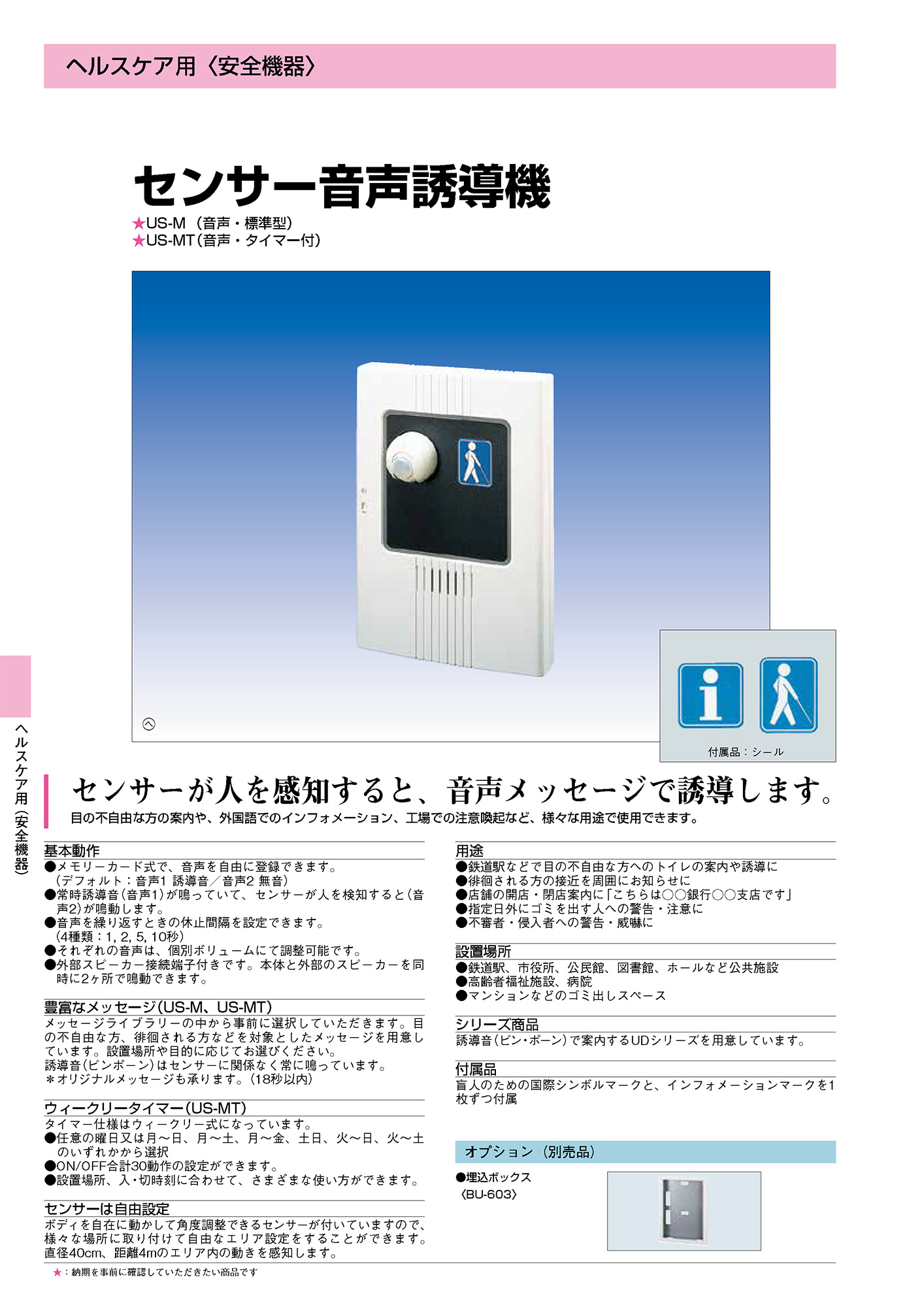

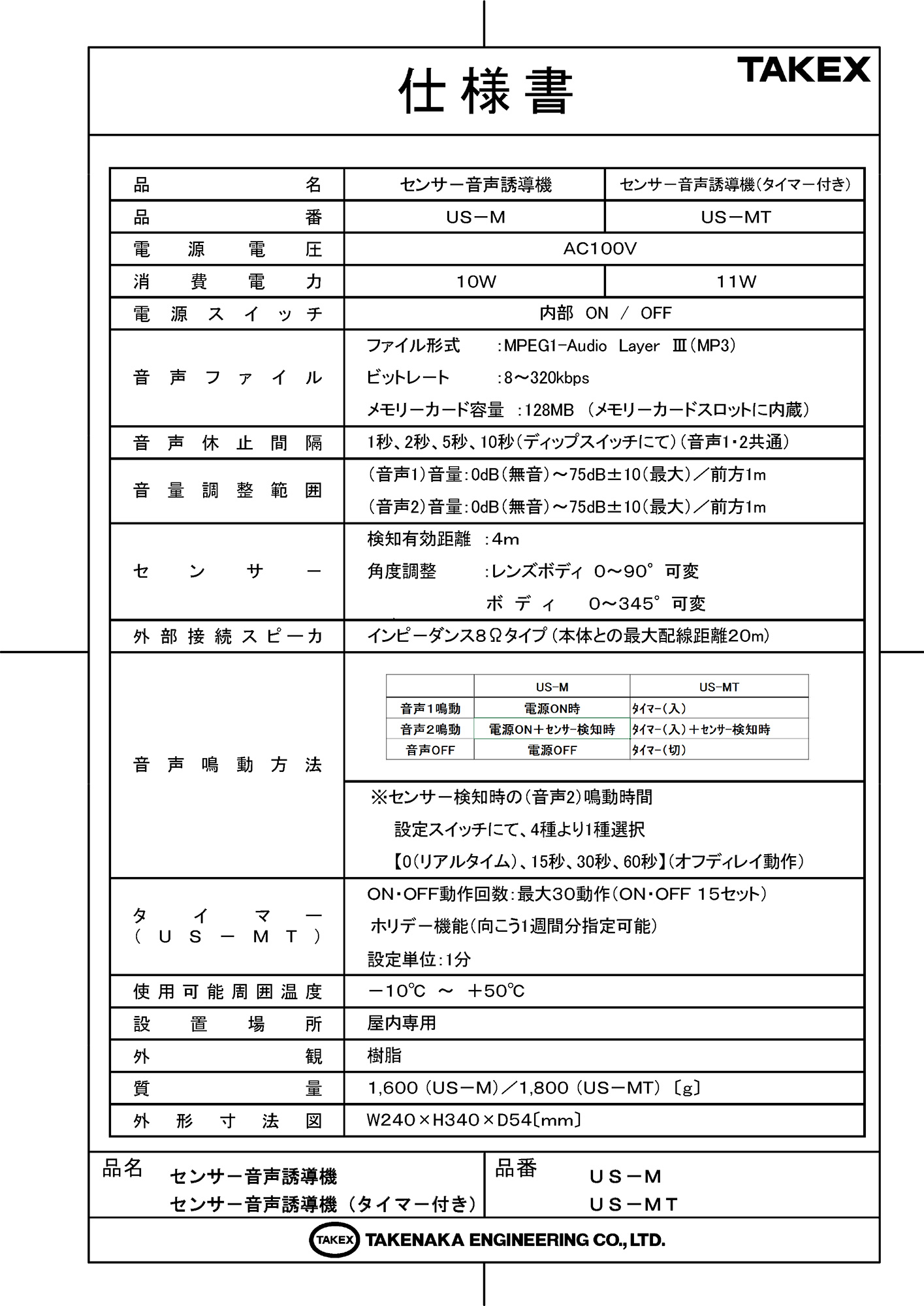

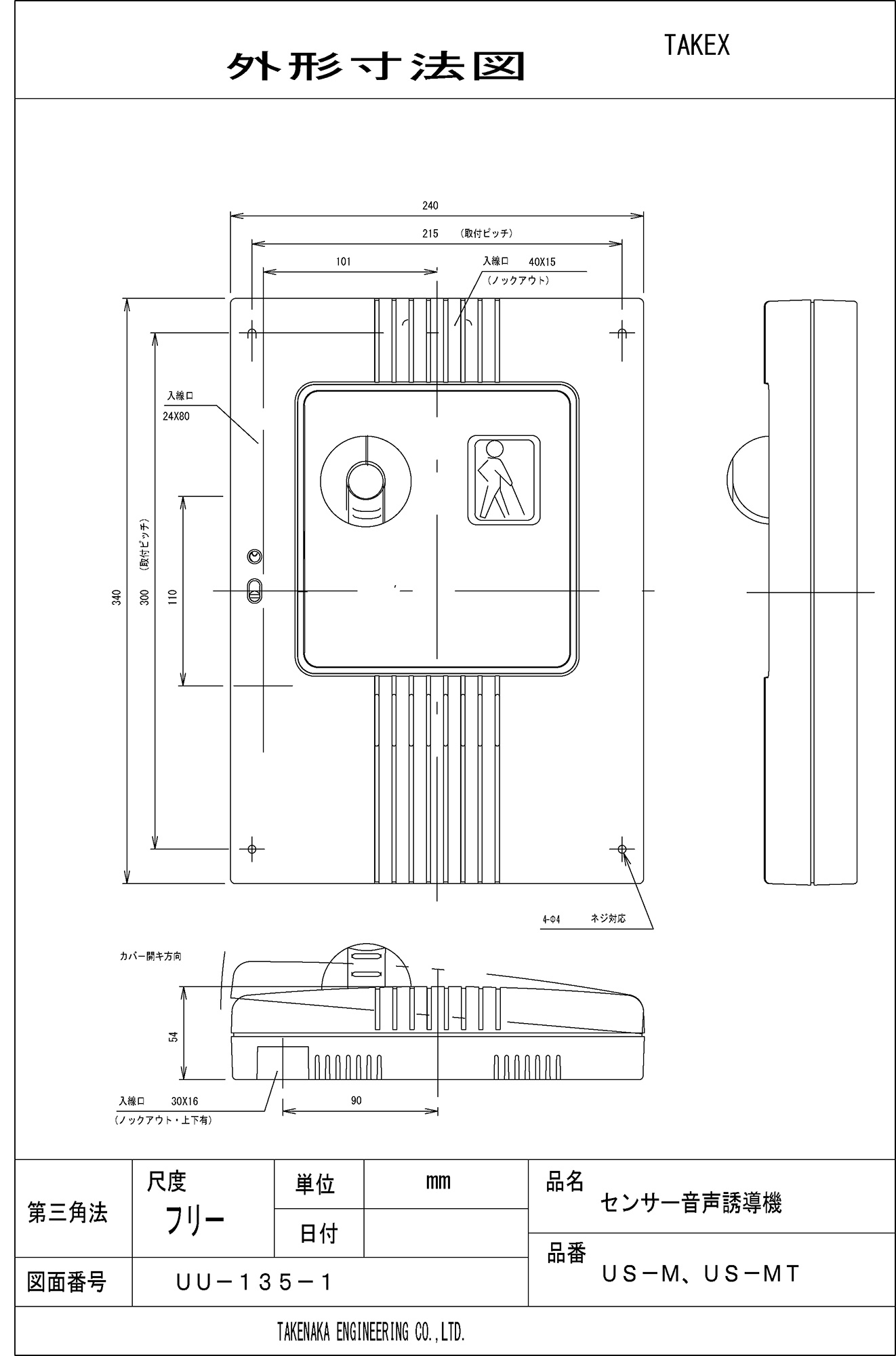

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

鉄道駅や公共施設のトイレ・階段の案内
病院や高齢者施設での徘徊防止・接近通知
店舗の開店・閉店時間の自動アナウンス
ゴミ出しスペースの警告・マナー啓発
不審者や侵入者への自動警告・威嚇

導入前に確認したいポイント

電源はAC100Vの供給が可能か
設置場所は屋内か（非防水構造のため）
検知対象の動線と4mの範囲が合致するか
1m以内の近距離死角が運用を妨げないか
照明ノイズ源から1m以上離せるか

特長

デュアル音声フェーズによる確実な誘導

常時鳴動する「誘導音（音声1）」と、センサー検知時にのみ再生される「案内メッセージ（音声2）」の2段階制御を採用しています。視覚障害者の方が誘導機の場所を把握しやすく、かつ必要なタイミングで的確な情報提供を行う、高度なバリアフリー環境を実現します。

自由度の高いMP3音声カスタマイズ

音声データは汎用性の高いMP3形式を採用。内蔵のメモリーカード（128MB）に記録されており、PCを使用して現場の環境や用途に合わせたオリジナル音声（案内、多言語、警告など）にいつでも書き換えることが可能です。録音された固定ボイスではないため、運用の幅が大きく広がります。

高度なスケジュール管理を行うウィークリータイマー

US-MTモデルには週間式のタイマーモジュールを内蔵。曜日ごとに稼働時間を設定でき、最大30プログラム（15セット）の運用が可能です。早朝・深夜の騒音対策や、施設の休業日に合わせた自動停止を物理的な操作なしで行えます。

現場環境に即応する2軸回転式センサー

センサー部はレンズボディ（0〜90°）とメインボディ（0〜345°）の2軸独立回転機構を搭載。壁面設置でありながら、床面の特定の通路や入り口をピンポイントで狙うようなエリア形成が可能です。約4mの有効検知距離を持ち、確実に対象を捉えます。

4軸独立の緻密なボリュームコントロール

本体スピーカーと外部増設スピーカー、さらに「音声1」と「音声2」のそれぞれのバランスを個別に調整できるボリュームを搭載。現場の騒音レベルやスピーカーの設置位置に合わせて、最も聞き取りやすい音場環境を構築できます。

セキュリティを考慮したシリンダー錠付きカバー

本体カバーには物理的なロック機構を装備。付属のキー（2本）でロックすることで、第三者による設定の変更、音量の改ざん、音声データの抜き取り、不正な配線アクセスを防止します。不特定多数が利用する公共空間でも安心して運用いただけます。

外部スピーカー増設による広域カバー

外部スピーカー接続端子を装備し、本体から離れた場所や、壁の反対側など2箇所同時に音声を流すことができます。本体を屋内の保守しやすい場所に設置しながら、スピーカーのみをターゲット付近に配置する柔軟な施工が可能です。

国際シンボルマーク等の充実した付属品

視覚障害者のための国際シンボルマーク（白い杖のマーク）と、インフォメーションマークが標準で付属。本体または周辺に掲出することで、音声誘導機が設置されていることを晴眼者にも明確に伝えることができます。

    選定時に評価したい強み
    運用の柔軟性：タイマー内蔵で夜間の音停止を自動化できる
バリアフリー適合：視覚障害者誘導の指針に基づいたデュアル音声方式
メンテナンス性：MP3データ形式で音声更新に特別なソフトが不要
施工性：2軸センサー調整により、取付位置の制約を受けにくい

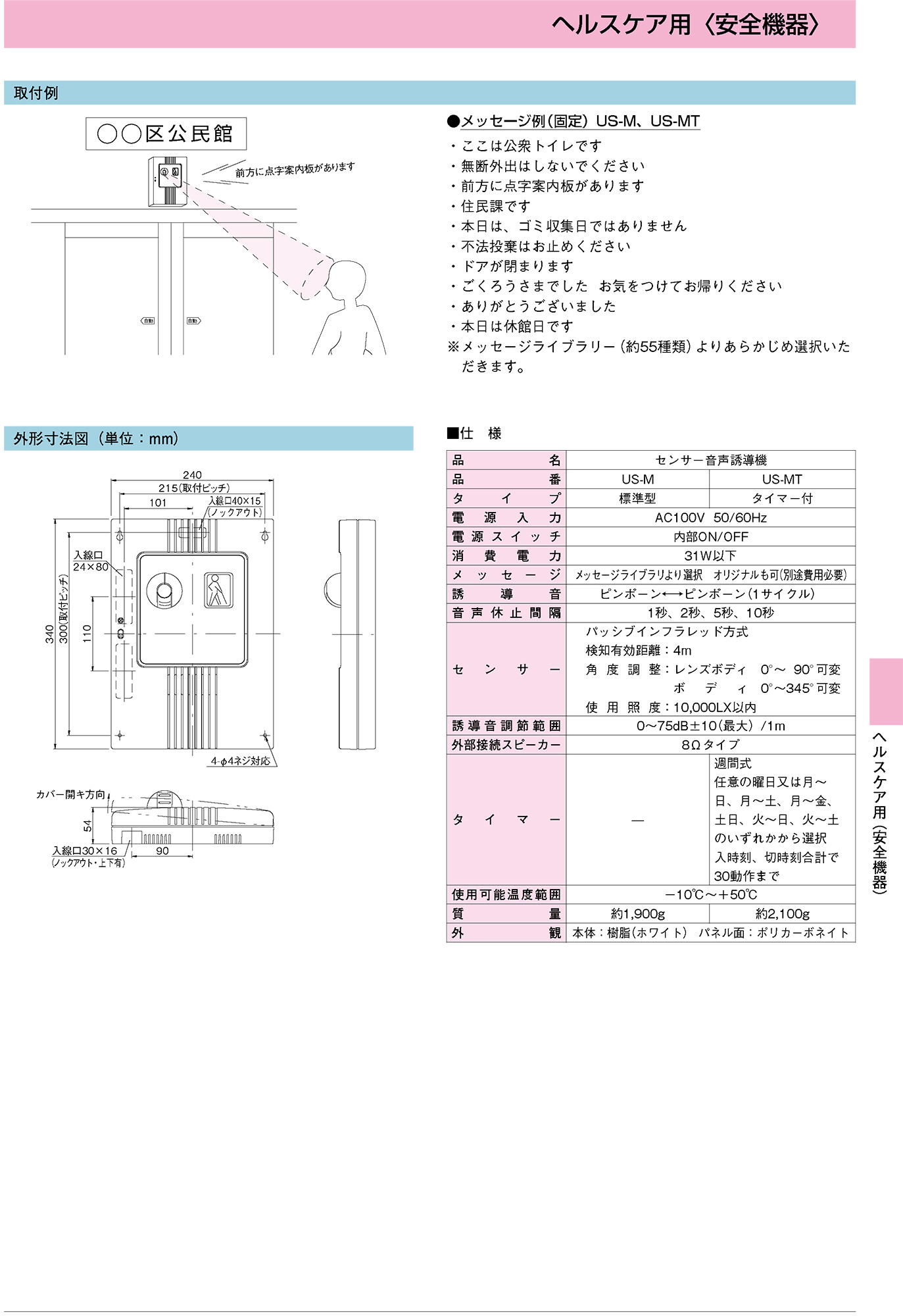

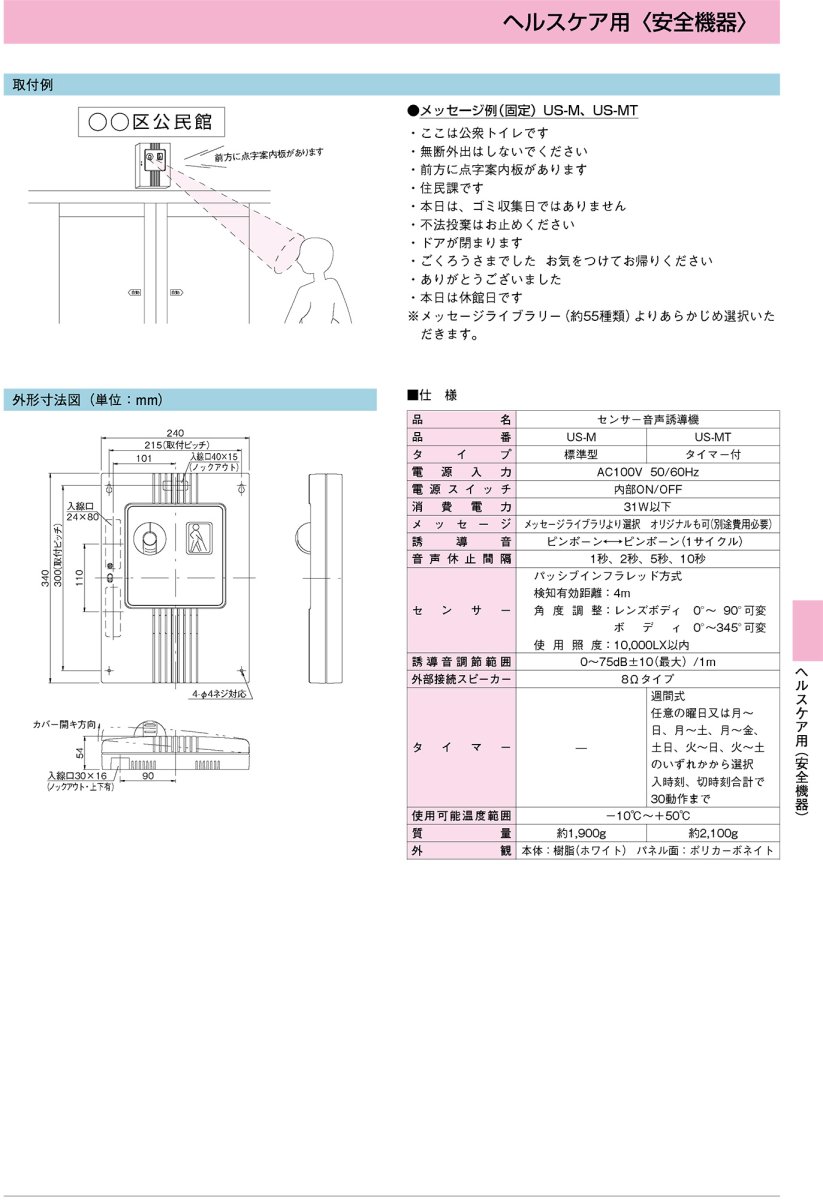

施工・設置ガイド

本機は屋内専用です。センサーの特性を最大限引き出すため、以下の条件で設置してください。

確認項目	この製品での考え方・注意点
推奨設置高さ	2.5m程度までを推奨。高くしすぎると床面の感度が低下します。
検知動線	センサーに正面から直進する動きは検知しにくいため、横切るように調整してください。
電磁ノイズ対策	インバータ照明や誘導灯から必ず1m以上離して設置してください。
配線仕様	AC100Vを端子台接続。外部スピーカーは8Ωのものを最大20mまで延長可能です。

内部設定（DIPスイッチ・ボリューム）

音声休止間隔設定（DIP 1・2）

音声が繰り返される際の休止時間を選択できます。

設定時間	1s (出荷時)	2s	5s	10s
スイッチ設定	1:OFF / 2:OFF	1:ON / 2:OFF	1:OFF / 2:ON	1:ON / 2:ON

音声2ホールド時間（DIP 3・4）

センサー検知によるメッセージ終了後、元の誘導音に戻るまでの時間を設定します。

復帰待機	0s (リアルタイム)	15s	30s	60s
スイッチ設定	3:OFF / 4:OFF	3:ON / 4:OFF	3:OFF / 4:ON	3:ON / 4:ON

製品仕様

項目	US-M（標準型）	US-MT（タイマー付）
電源電圧	AC100V (50/60Hz)	AC100V (50/60Hz)
消費電力	10W	11W
音声ファイル形式	MPEG1-Audio Layer III (MP3) / ビットレート: 8〜320kbps
メモリーカード	128MB（基板内蔵スロット）
音圧レベル	最大 75dB ±10 (前方1m地点) / ボリューム可変調整式
センサー検知距離	約4m (線状検知エリア)
センサー調整角度	レンズボディ: 0〜90° / ボディ: 0〜345°
外部電源出力	DC12V 60mA (AC100V入力時)
外部スピーカー	インピーダンス 8Ω (最大配線距離20m)
タイマー動作	なし	最大30動作 (入・切 15セット) / 1分単位設定
使用温度範囲	-10℃ 〜 +50℃ (結露なきこと)
外形寸法 / 質量	W240×H340×D54mm / 1,600g	W240×H340×D54mm / 1,800g

FAQ

Q：電源を入れても30秒ほど音が出ませんが故障ですか？ A：故障ではありません。電源投入直後の約30秒間は、センサー回路の安定化（ウォームアップ期間）のため、待機状態となる仕様です。

Q：オリジナルの音声メッセージを登録するにはどうすればよいですか？ A：内蔵のメモリーカードをPCに接続し、MP3形式で保存してください。ファイル名を「1.mp3（常時誘導用）」「2.mp3（検知時用）」にする必要があります。

Q：常時流れている「ピンポーン」という音を消すことはできますか？ A：はい、可能です。内部の「音声1」個別ボリュームを最小に絞り切ることで、センサー検知時のみ喋る運用ができます。

Q：屋外で使用することは可能ですか？ A：本機は屋内専用（非防水）です。屋外で音声を流したい場合は、本体は屋内に設置し、外部スピーカー端子に防水スピーカーを接続して屋外へ配線してください。

Q：人が目の前にいるのに検知しないことがあります。 A：センサーの正面約1m以内は死角（不感帯）となります。また、真正面からの接近は検知しにくいため、エリアを横切るように角度調整を行ってください。

Q：市販のSDカードを代わりに使用できますか？ A：動作保証外となります。システムとの相性により再生不良やフリーズの原因となるため、必ず付属の専用メモリーカードをご使用ください。

Q：タイマーは何分単位で設定できますか？（US-MTのみ） A：1分単位で設定可能です。最大でON/OFF合わせて30のプログラム動作を設定できます。

Q：夜間だけ自動で音量を下げる機能はありますか？ A：音量の自動可変機能はありません。US-MTであれば、夜間にタイマーでシステム自体を「切」にして音を止める運用が可能です。

Q：誰もいないのに勝手にメッセージが流れることがあります。 A：付近の照明（インバータ）ノイズや、エリア内の揺れる物体、熱源が影響している可能性があります。ノイズ源から1m以上離し、角度を調整してください。

Q：カバーを開ける際の注意点はありますか？ A：カバーと本体基板がスピーカーコードのコネクタで繋がっています。無理に引っ張ると断線するため、必ずコネクタを抜いてから分離させてください。
