小型電子サイレン 1コ用埋込ボックス適合型 [AS-67CW(R)]

小型電子サイレン 1コ用埋込ボックス適合型 [AS-67CW(R)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 小型電子サイレン 埋込型 屋内用 防犯・警報用

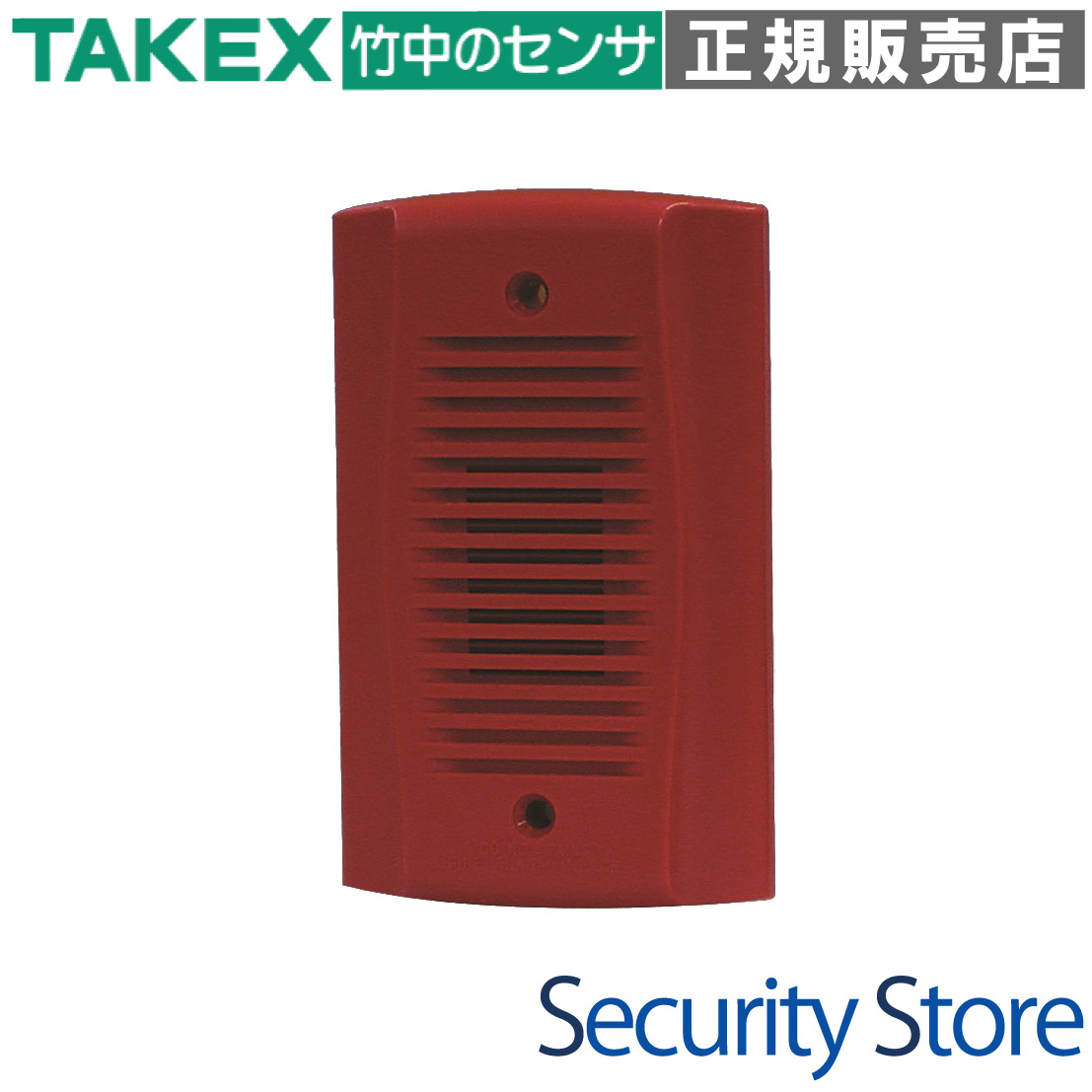

AS-67CW(R) 小型電子サイレン 1コ用埋込ボックス適合型

JIS規格の1コ用埋込ボックスに完全に適合する、スタイリッシュな屋内用電子サイレンです。セキュリティシステムの警報音や、設備異常の通知用として、オフィス・工場・店舗などの壁面にスマートに設置可能です。

  • 型番： AS-67CW(R)
  • 製品名： 小型電子サイレン 1コ用埋込ボックス適合型
  • 音色： 2種類（断続音/連続音）
  • 主な用途： 防犯システムの警報、機械設備の異常通知、呼出報知
  • 設置場所： 屋内壁面（1コ用埋込スイッチボックス適合）
  • 電源電圧： DC8V〜DC33V（極性あり）
AS-67CW(R) 小型電子サイレン

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスやテナントの防犯システム用警報器
  • 工場の生産ラインにおける設備異常の報知
  • 病院や介護施設での緊急呼び出し通知
  • マンション共用部の警報出力端末

導入前に確認したいポイント

  • JIS規格1コ用スイッチボックスが設置されているか
  • 電源はDC12VまたはDC24Vの供給が可能か
  • 屋外や水回りでの使用予定はないか（屋内専用）
  • 音色・音量の設定は設置前に行えるか

特長

1コ用スイッチボックスに適合する優れた施工性

JIS規格の1コ用スイッチボックスに適合するよう設計されており、標準的な電気設備配線にそのまま組み込むことができます。既設の埋込ボックスを利用したリニューアルにも最適です。

設置環境に合わせて選べる2種類の音色

「ピーッピーッピーッ」という注意を引く断続音と、「ピー」という警告性の高い連続音の2種類を搭載。用途や警報の緊急度に応じて、背面のスイッチで簡単に切り替えることができます。

2段階の音量調節機能

音量は「大」と「小」のスイッチ切り替えが可能です。静かなオフィス環境では「小」、騒音のある工場内では「大」といったように、設置場所の騒音レベルに合わせた最適な音圧を選択できます。

幅広い電源電圧に対応（DC8V〜33V）

DC12Vシステムはもちろん、24V系の防災・産業機器用電源にもそのまま直結できます。電圧変動に対しても安定した動作を実現する広範な適応能力を備えています。※極性ありの接続となります。

圧迫感のないスリムな埋込デザイン

露出部の厚みはわずか11.5mmと非常に薄く、壁面と一体化するスマートな外観です。目立ちすぎることを避けたい意匠性の高い空間でも、違和感なく設置が可能です。

低消費電流によるシステム負荷の低減

最大でも22mA（DC12V時） / 29mA（DC24V時）という低消費電流設計。複数のサイレンを設置する場合や、バックアップ電源での運用時でも、電源ユニットへの負荷を最小限に抑えられます。

選定時に評価したい強み

  • 国内メーカーの信頼性： セキュリティ機器の専門メーカーTAKEX製による高い耐久性。
  • 設置の美しさ： 埋込型のため配線が露出せず、いたずら防止や空間デザイン維持に貢献。
  • シンプルな運用： 複雑なプログラミングは不要。電源供給のみで即座に鳴動します。
  • コストパフォーマンス： 必要な機能を絞り込むことで、高品質ながら導入しやすい価格帯を実現。

施工・設置ガイド

本機は屋内専用です。施工時は必ず極性（＋/－）を確認し、電源を切断した状態で配線を行ってください。また、音圧を確保するため、フロントパネルの放射口を塞がないように設置してください。

設定スイッチと動作内容

設定モード 音色 音量
設定1 断続音（ピー・ピー・ピー） 大
設定2 断続音（ピー・ピー・ピー） 小
設定3 連続音（ピーーー） 大
設定4 連続音（ピーーー） 小

トラブルシューティング

現象 推定原因 対処法
音が全く鳴らない 極性の逆接続 / 電圧不足 配線端子のプラス・マイナスを確認、またはテスターで供給電圧を確認してください。
音が小さい 音量設定が「小」になっている 背面のスイッチを確認し、必要に応じて「大」設定に変更してください。
ノイズのような音が混じる 電源ノイズの混入 ノイズフィルターの挿入、または安定化電源の使用を検討してください。

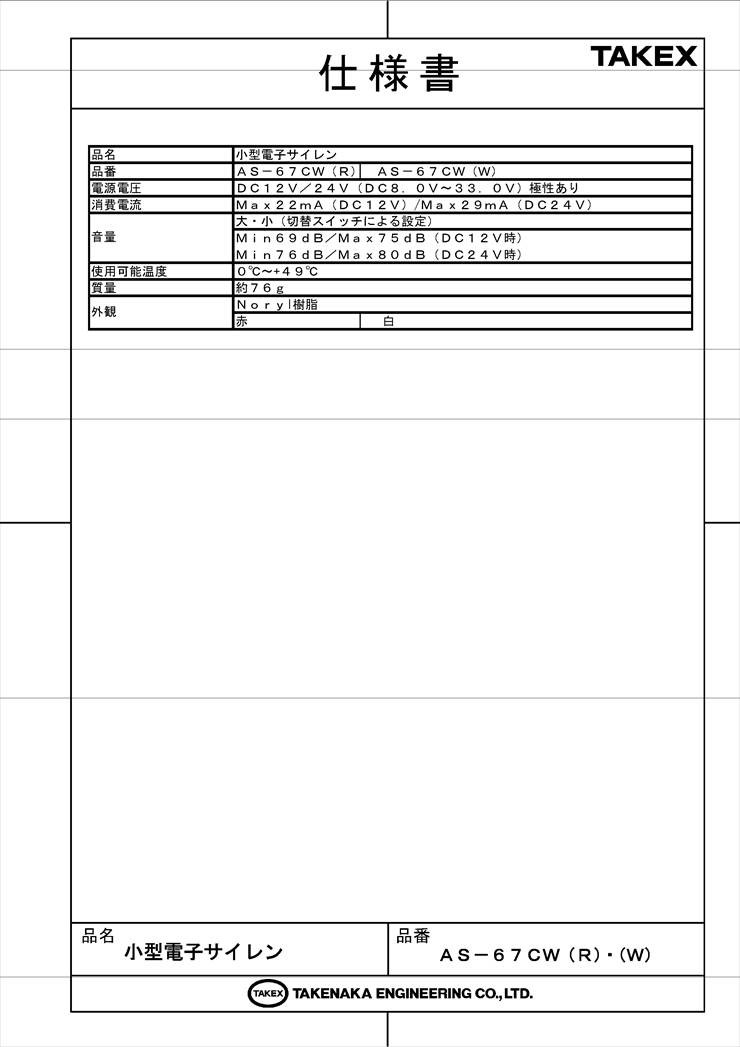

製品仕様

項目 内容
品名 小型電子サイレン
品番 ＡＳ－６７ＣＷ（Ｒ）
電源電圧 ＤＣ８〜３３Ｖ（極性あり）
消費電流 最大２２ｍＡ（ＤＣ１２Ｖ）／最大２９ｍＡ（ＤＣ２４Ｖ）
音量 大・小（切替スイッチによる設定）
小６９ｄＢ／大７５ｄＢ（ＤＣ１２Ｖ時）
小７６ｄＢ／大８０ｄＢ（ＤＣ２４Ｖ時）
※距離1mでの測定値
音色 2種類（断続音／連続音）
使用可能温度 ０℃〜＋４９℃（結露なきこと）
設置場所 屋内（壁面埋込）
適合ボックス JIS 1コ用スイッチボックス

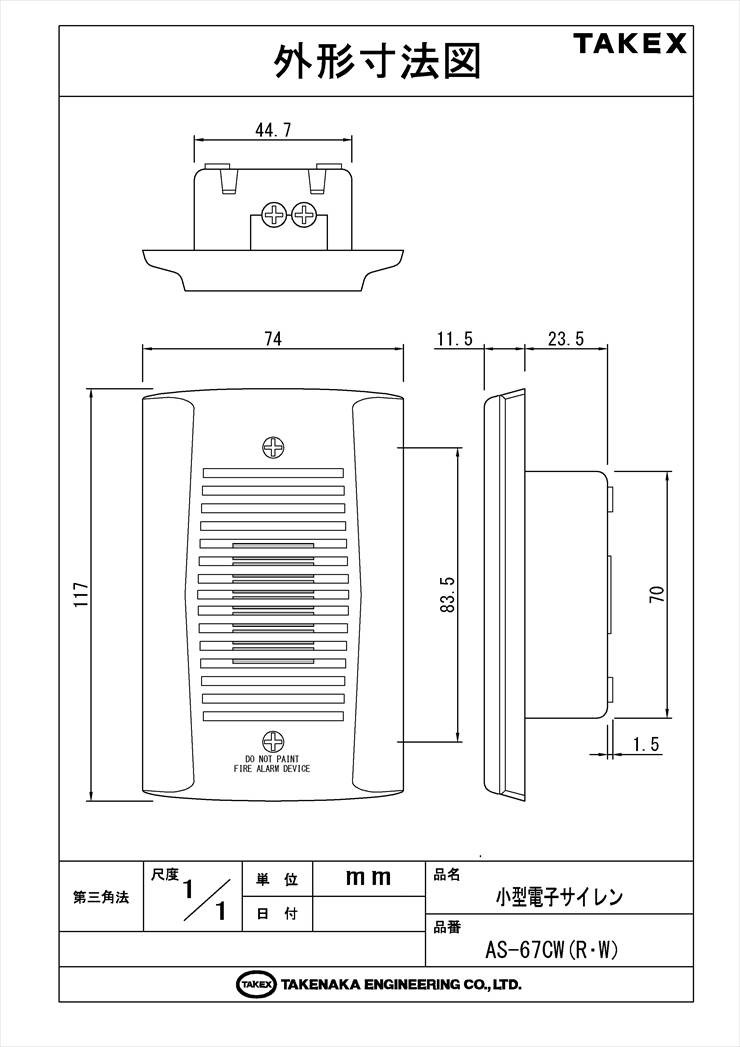

外形寸法 W74 × H117 × D35mm（露出部 11.5mm）
質量 約７６ｇ
外観 樹脂（レッド）

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。防滴構造ではありませんので、水のかかる場所や湿気の多い場所には設置しないでください。
Q：AC100Vのコンセント電源に直接つなげますか？ A：直接つなぐことはできません。DC8V〜33Vの直流電源が必要です。別途ACアダプターや電源ユニットをご用意ください。
Q：取り付けた後から音色を変更することは可能ですか？ A：音色・音量の切り替えスイッチは製品の背面にあります。一度ボックスから取り外す必要があるため、設置工事の前に必ず動作確認と設定を行ってください。
Q：配線に極性はありますか？ A：はい、極性があります。プラス（＋）とマイナス（－）を正しく接続してください。
Q：動作中にインジケーター（LED）は光りますか？ A：本製品にはLED等の表示灯は搭載されておりません。動作の確認は吹鳴音でのみ行います。
Q：音量の「大」と「小」でどのくらい差がありますか？ A：DC12V使用時で約6dB、DC24V使用時で約4dBの差があります。
Q：埋込ボックスがなくても設置できますか？ A：1コ用スイッチボックスへの取り付けを前提とした設計です。ボックスがない場合は、製品の奥行きを収めるためのスペースを壁面に確保する必要があります。
Q：どのような電線が推奨されますか？ A：0.5mm2〜1.25mm2の単線または撚り線の使用を推奨します。
Q：音が鳴りっぱなしになりますが故障ですか？ A：連続音設定（設定3または4）になっている可能性があります。断続音をご希望の場合は背面のスイッチ設定を確認してください。
Q：メンテナンスは必要ですか？ A：年に1回程度の定期的な吹鳴テストを推奨します。また、放射口にホコリが詰まると音圧が下がるため、乾いた布で清掃してください。
