感震センサー TAKEX 竹中エンジニアリング [DVS-1]

感震センサー TAKEX 竹中エンジニアリング [DVS-1]

販売価格: 会員のみ販売

商品詳細

TAKEX 感震センサー 地震検知 BCP対策

感震センサー DVS-1

震度5相当の激しい揺れをすばやく検知し、二次災害を最小限に抑えるための信号出力を行う精密感震センサーです。自動ドアの開放、工場設備の緊急停止、放送設備との連動など、法人施設のBCP対策や安全確保に最適な信頼性の高い保安機器です。

  • 型番： DVS-1
  • 検出方式： 3軸加速度センサー方式
  • 主な用途： 自動ドア連動、工場設備停止、放送設備連動、消火設備連携
  • 設置場所： 屋内（構造体に直接固定）
  • 電源電圧： DC12V〜24V（マルチ電圧対応）

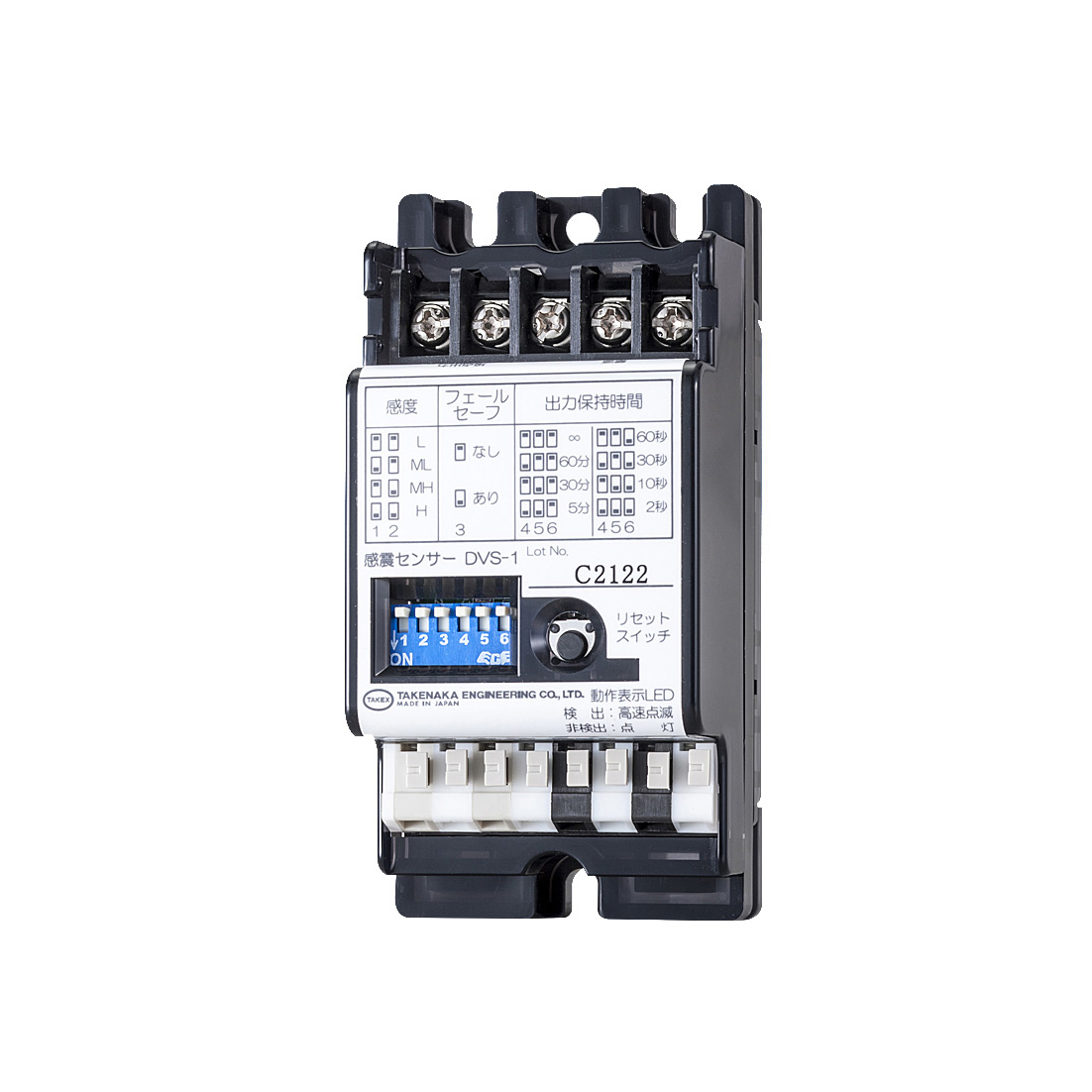

感震センサー DVS-1 製品画像

資料ダウンロード

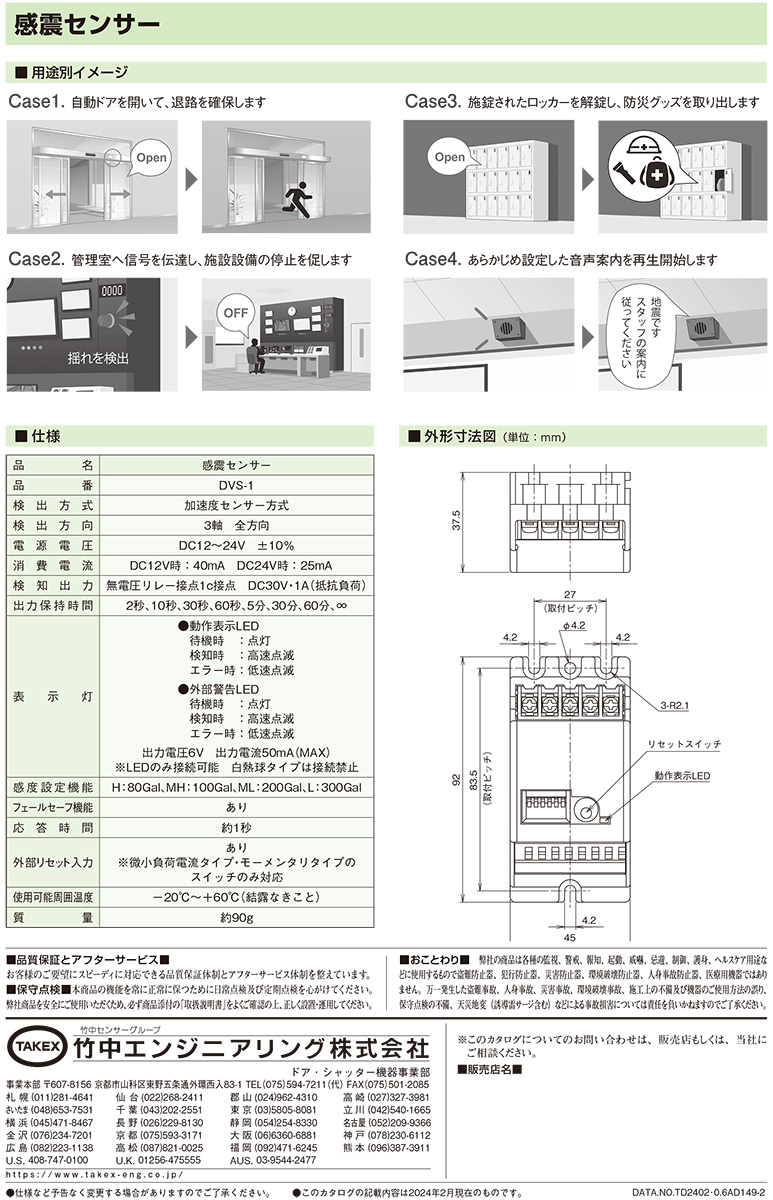

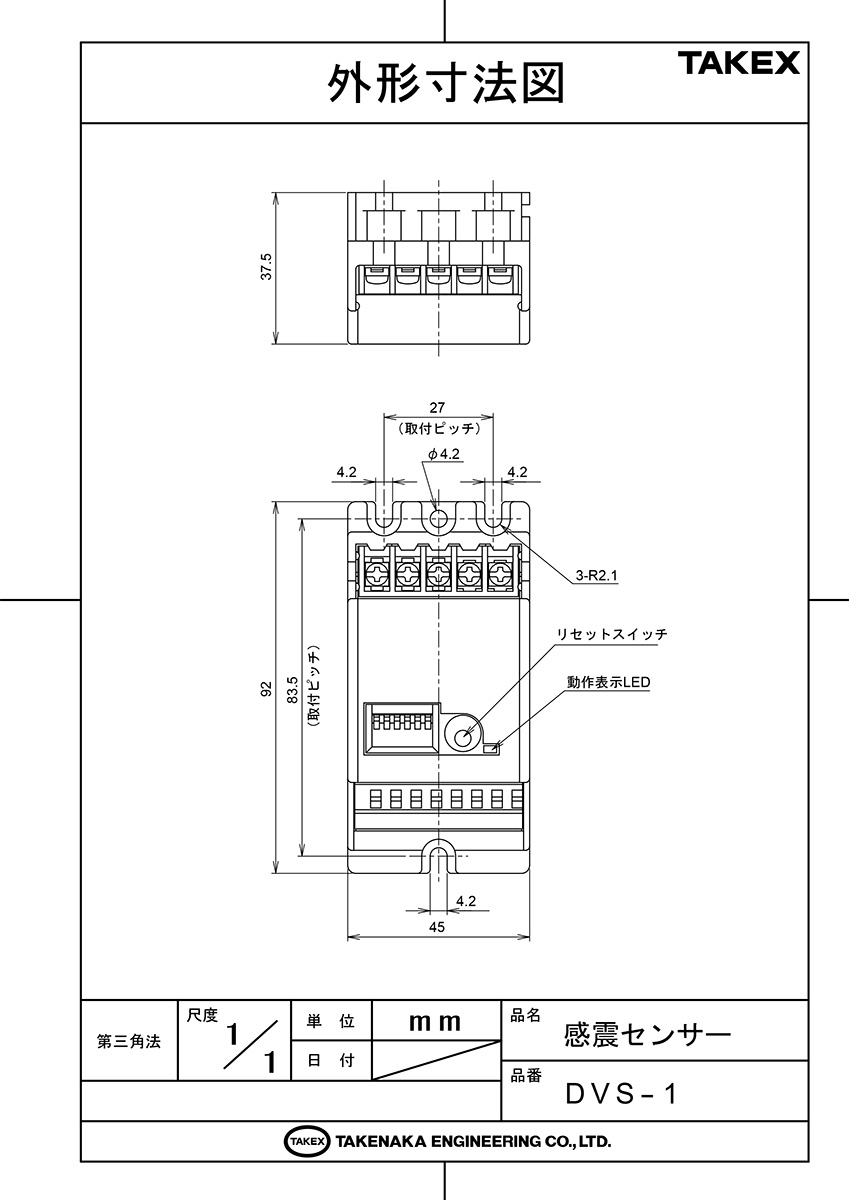

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 地震発生時の自動ドア開放（避難経路確保）
  • 工場内生産ラインの緊急遮断
  • 館内放送設備への起動信号入力
  • エレベーターや機械駐車場の停止制御

導入前に確認したいポイント

  • 設置面は振動が伝わりやすい「剛性のある壁面」か
  • 常時振動が発生するモーター等の近くではないか
  • DC12〜24Vの安定した電源供給が可能か
  • 連動させる機器の接点入力仕様に適合するか

特長

震度5相当の地震を確実に検知

建物や構造物に伝わる地震特有の振動（加速度）を精密に監視します。震度5相当の揺れをすばやく感知することで、火災の防止や避難経路の確保など、二次災害を最小限に食い止めるための初動対応を自動化できます。

現場環境に応じた4段階の感度設定

検知閾値を80Gal、100Gal、200Gal、300Galの4段階から選択可能です。周辺環境や構造物の特性、重要度に合わせて、最適な感度レベルで運用することができます。

柔軟なシステム構築を支える出力保持機能

検知後の信号出力を保持する時間を、2秒から∞（継続）まで計8段階から設定できます。接続される上位機器や防災システムの特性に合わせた柔軟なタイムチャート設計が可能です。

信頼性を高めるフェールセーフ機能

設定により、停電時や電源OFF時にも検知時と同じ接点状態を出力する「フェールセーフ機能」を搭載しています。不測の事態で電源が遮断された際も、接続機器を安全側へ駆動させることが可能です。

高精度な3軸加速度センサーテクノロジー

地震特有の波形を識別するロジックと3軸全方向検知により、微小な揺れや突発的な衝撃による誤検知を高度に抑制。真に危険な揺れのみを判別して動作します。

外部からのリモートリセットに対応

本体のリセットスイッチだけでなく、外部リセット入力端子を備えています。揺れが収まった後、離れた場所にある操作盤等から迅速にシステムを通常運用へ復帰させることが可能です。

動作状態が一目でわかるLEDインジケーター

「待機中」「検出中」「内部エラー」をLEDの点灯・点滅パターンで報知します。本体だけでなく、外部警告LEDの増設も可能なため、点検時やトラブル時の現状把握が容易です。

施工性を考慮した端子設計と外形

DC12V〜24Vのマルチ電圧対応に加え、リレー接点は1c接点を装備。コンパクトな筐体ながら保守・施工がしやすい端子配列を採用しており、多様な現場への設置に対応します。

選定時に評価したい強み

  • 確実な防災連動： 地震検知から約1秒で応答し、迅速な設備制御が可能
  • 誤報対策： 地震波識別ロジックにより、日常的な微振動や衝撃をフィルタリング
  • 継続監視： 万が一の故障時はエラー表示で報知し、無報知状態を防止
  • 高い環境耐性： －20℃〜＋60℃の広範囲な温度条件で動作可能

施工・設置ガイド

本製品は加速度を検知するため、設置品質が検知性能に直結します。構造体の振動をダイレクトに捉えられるよう、取付ネジ4本で確実に固定してください。

確認項目 DVS-1 での考え方
設置面の剛性 強度の低いパーティション等は避け、柱や主要構造壁に固定してください。
ノイズ要因の回避 コンプレッサーや大型ファンなど、常時振動源となる機器から離して設置します。
フェールセーフ設定 電源断時に「検知状態」として出力するかどうかをSW3で選択できます。
システムテスト 本体リセットスイッチを2秒以上長押しすることで、強制検知テストが可能です。

表示灯・内部設定

LED動作ステータス

状態 LED表示（本体・外部共通） 意味
正常待機 点灯 電源供給され、正常に監視を行っています。
地震検知 高速点滅 設定値を超える揺れを感知し、出力を実行しています。
内部エラー 低速点滅 内部回路に故障を検知しています。点検・交換が必要です。

感度設定（DIPスイッチ1, 2）

H：80Gal 高感度設定。重要設備や揺れにくい構造体向け。
MH：100Gal 標準的な震度5相当の設定。
ML：200Gal やや感度を落とした設定。環境振動がある場合。
L：300Gal 低感度設定。誤報を極限まで抑えたい場所向け。

トラブルシューティング

現象 推定原因 処置
誤検知が発生する 設置面のガタつき、周辺機器の振動 取付ネジの増し締め、または設置場所の変更
揺れても動作しない 感度設定が高すぎる（L側に設定） 感度スイッチをHまたはMH側に調整
リセットができない 外部リセットの入力不備 モーメンタリ（自動復帰）型スイッチを使用しているか確認
LEDが消灯している 電源供給の停止 電源電圧（DC12-24V）が正しく端子に来ているか確認

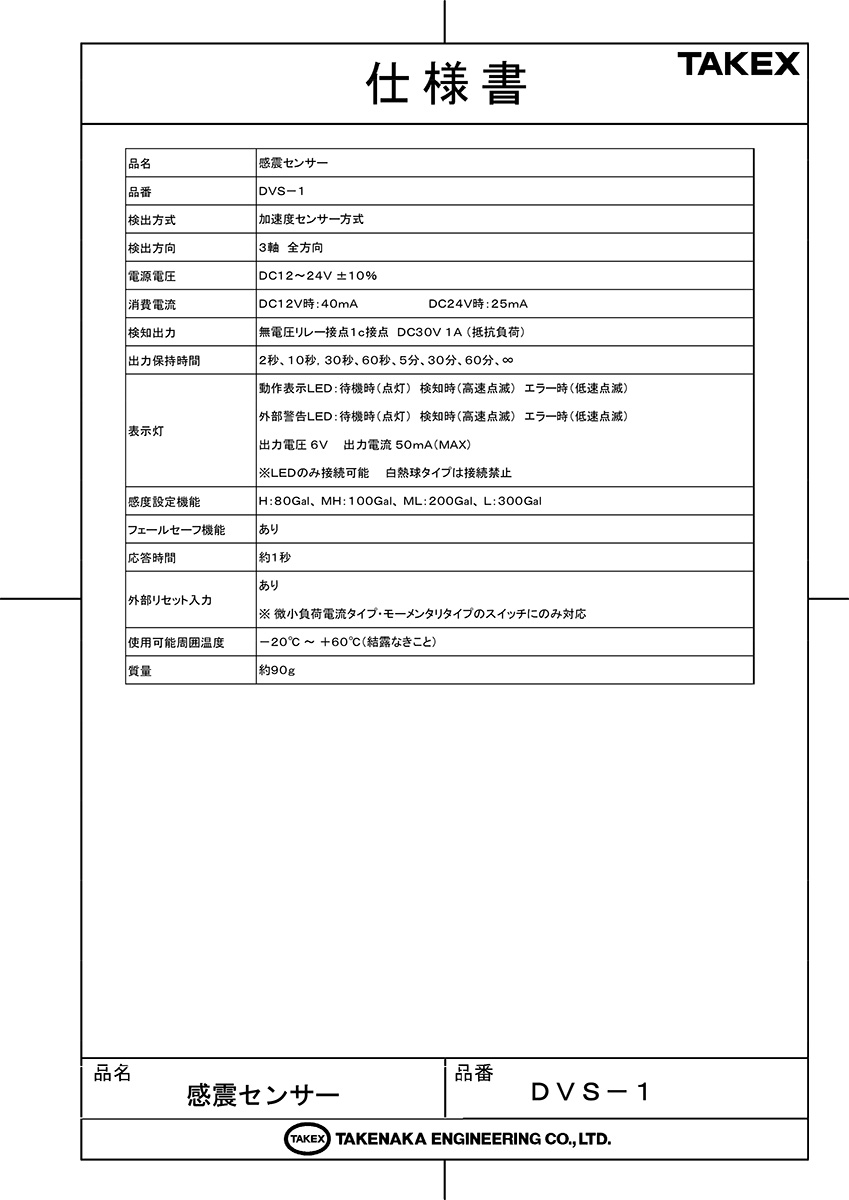

製品仕様

項目 内容
品名 感震センサー
品番 ＤＶＳ－１
検出方式 加速度センサー方式
検出方向 ３軸 全方向
電源電圧 ＤＣ１２〜２４Ｖ ±１０％
消費電流 ＤＣ１２Ｖ時：４０ｍＡ　ＤＣ２４Ｖ時：２５ｍＡ
検知出力 無電圧リレー接点１ｃ接点 ＤＣ３０Ｖ １Ａ（抵抗負荷）
出力保持時間 ２秒、１０秒、３０秒、６０秒、５分、３０分、６０分、∞
表示灯 動作表示ＬＥＤ：待機時（点灯） 検知時（高速点滅） エラー時（低速点滅）
外部警告ＬＥＤ：待機時（点灯） 検知時（高速点滅） エラー時（低速点滅）
出力電圧 ６Ｖ 出力電流 ５０ｍＡ（ＭＡＸ）
※ＬＥＤのみ接続可能　白熱球タイプは接続禁止
感度設定機能 Ｈ：８０Ｇａｌ、ＭＨ：１００Ｇａｌ、ＭＬ：２００Ｇａｌ、Ｌ：３００Ｇａｌ
フェールセーフ機能 あり（SW3で切替可能）
応答時間 約１秒
外部リセット入力 あり ※微小負荷電流タイプ・モーメンタリタイプのスイッチにのみ対応
使用可能周囲温度 －２０℃ 〜 ＋６０℃（結露なきこと）
質量 約９０ｇ

FAQ

Q：どの程度の揺れで反応しますか？ A：感度設定によりますが、標準的な「MH（100Gal）」設定で震度5相当の揺れを検知するように設計されています。
Q：電源が12Vと24Vのどちらでも使えますか？ A：はい、DC12V〜24V（±10%）の範囲に対応しているマルチ電圧仕様です。
Q：検知後、自動的に元の状態に戻りますか？ A：出力保持時間の設定によります。2秒〜60分に設定した場合は自動復旧しますが、「∞」に設定した場合はリセット操作が必要になります。
Q：フェールセーフ機能とは何ですか？ A：電源断（停電）が発生した際も、検知中と同じ接点状態を出力する機能です。安全のために電源断時に自動ドアを開けるといった連動が可能です。
Q：屋外で使用できますか？ A：本製品は屋内用です。屋外で使用する場合は、防水・結露対策を施したボックス等に収めていただく必要があります。
Q：LEDが低速で点滅しているのですが？ A：センサーの内部故障（エラー）を示しています。正常な監視ができていない可能性があるため、点検または製品の交換を推奨します。
Q：横向きや逆さまでも設置できますか？ A：3軸加速度センサーを搭載しているため、全方向の揺れを検知可能ですが、仕様通りの性能を確保するため垂直壁面への設置を推奨します。
Q：外部リセットにはどのようなスイッチを使えばいいですか？ A：無電圧の「モーメンタリタイプ（押している間だけONになるタイプ）」で、微小負荷に対応したスイッチを使用してください。
Q：動作テストはどのように行いますか？ A：本体のリセットスイッチを2秒以上長押しすると、擬似的に検出状態となり、接続機器との連動確認が可能です。
Q：リレー出力に大きな負荷（照明など）を直接つなげますか？ A：接点定格はDC30V 1A以下です。AC100V機器や大電流の機器を直接制御する場合は、別途パワーリレーを介してください。
