XGM2-R05A バリヤセンサー TAKEX 竹中エンジニアリング [XGM2-R05A]

XGM2-R05A バリヤセンサー TAKEX 竹中エンジニアリング [XGM2-R05A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中電子工業） バリヤセンサー 本質安全防爆構造 ゾーン0対応 光放射防爆

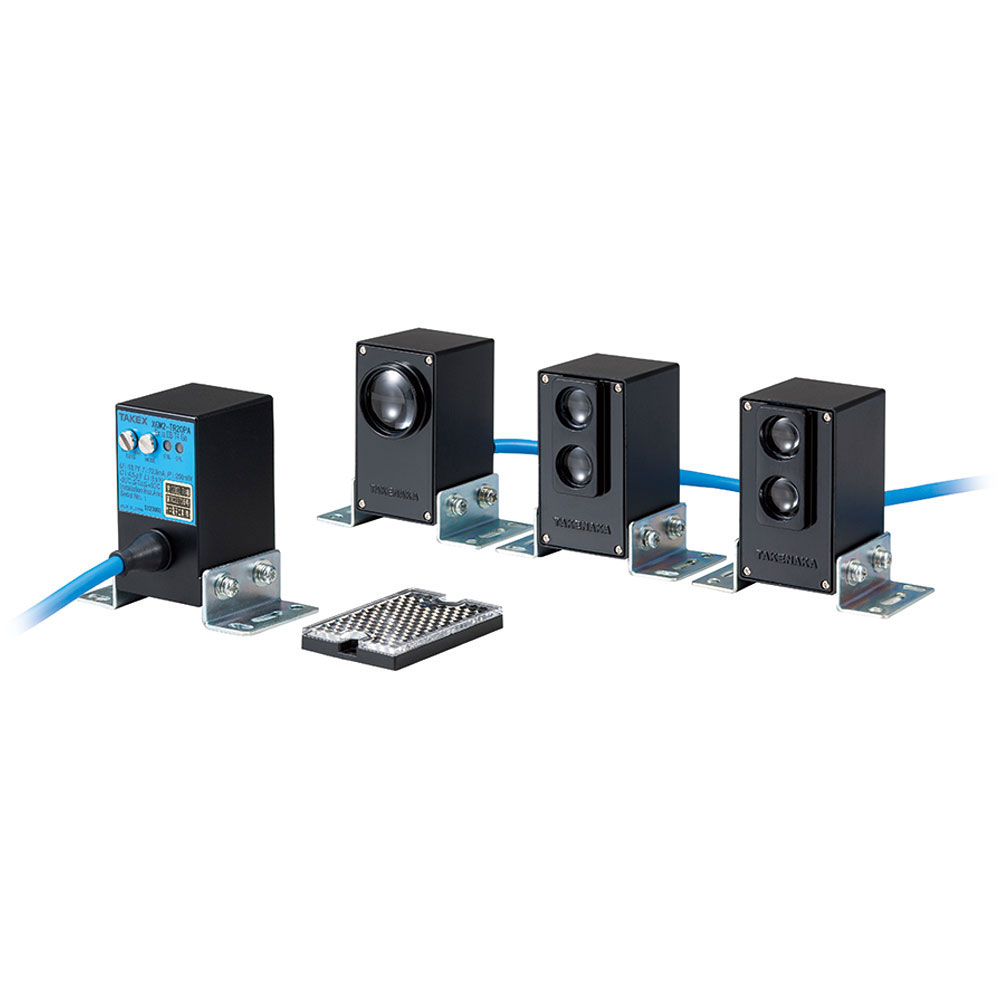

XGM2-R05A バリヤセンサー

XGM2-R05Aは、最新の国際規格「光放射防爆構造（IEC60079-28）」に適合した、最高水準の安全性を誇る本質安全防爆型バリヤセンサーです。化学プラントや塗装ライン等の危険環境（ゾーン0）での物体検出に最適で、高い堅牢性とメンテナンス性を両立しています。

  • 型番： XGM2-R05A
  • 製品名： バリヤセンサー（拡散反射形）
  • 防爆性能： Ex ia IIB T4 Ga（本質安全防爆構造）
  • 主な用途： 石油精製所、化学プラント、塗装工程等の引火性ガス・粉塵エリア
  • 設置場所： 特別危険箇所（ゾーン0、1、2）
  • 電源・出力： 本安関連機器（バリヤリレー）経由 / NPNオープンコレクタ

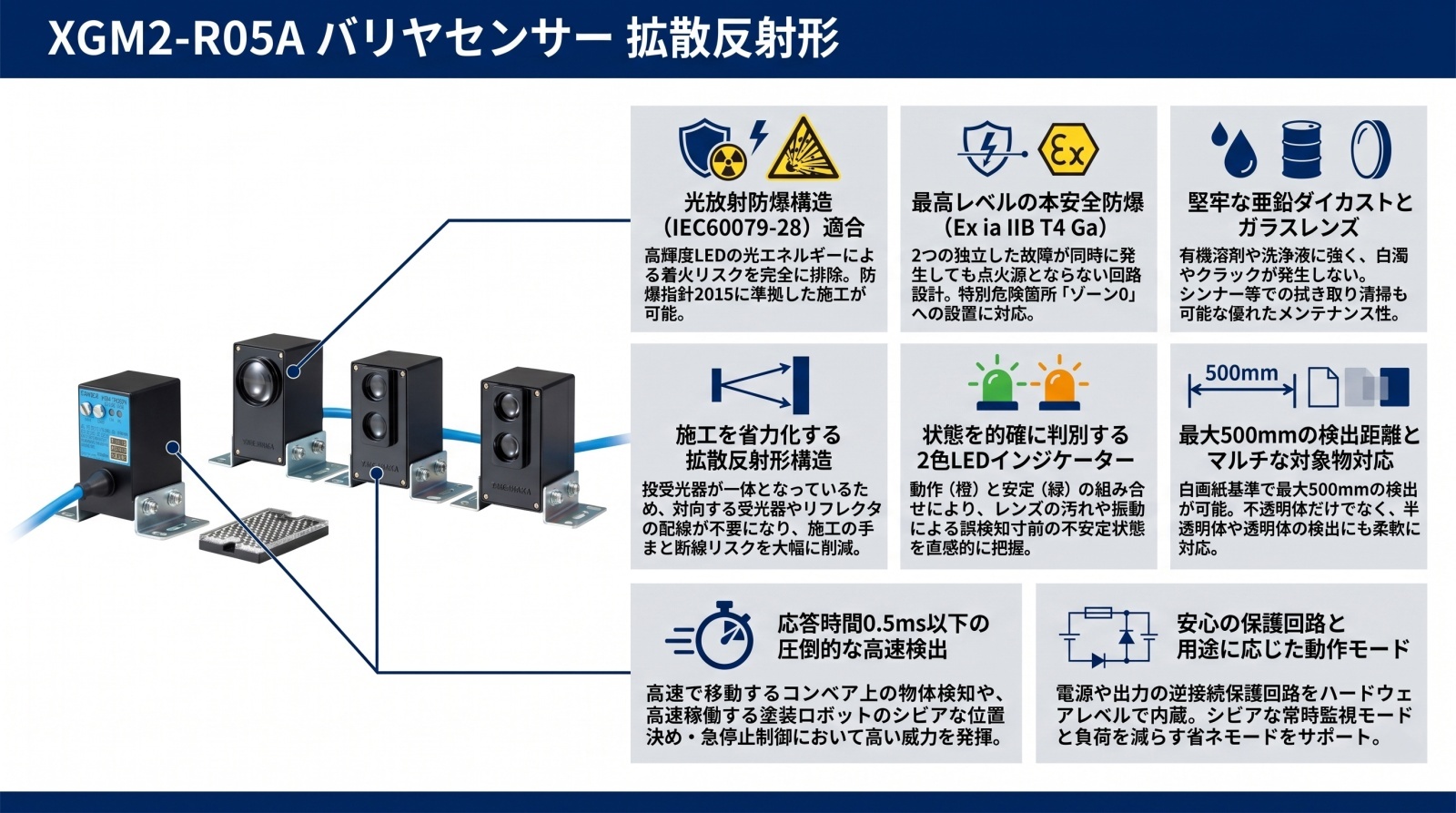

XGM2-R05A バリヤセンサーの製品画像

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

  • 塗装ブース内のワーク通過・位置検知
  • 石油精製・化学プラントのプロセス監視
  • 薬品貯蔵庫など防爆対策が必須の現場
  • 高速移動するコンベア上の物体検知

導入前に確認したいポイント

  • 対象ガスが「IIB」以下であること（水素不可）
  • 本安バリヤリレーを介しての配線計画
  • 電源電圧がDC6.0V〜13.7Vの範囲であること
  • 清掃時に高圧洗浄機を使用しない設置環境

特長

光放射防爆構造（IEC60079-28）への完全適合

最新の国際規格に基づき、光源のエネルギーによる発火リスクを完全に排除。高輝度LEDが局所的な熱源とならないよう設計されており、防爆指針2015に準拠した安全な施工が可能です。

最高水準の本質安全防爆性能「Ex ia IIB T4 Ga」

特別危険箇所である「ゾーン0」での運用が可能な最高レベルの本質安全性能を誇ります。2つの独立した故障が発生しても点火源とならない高い信頼性を備えており、化学・石油等の過酷な現場で採用されています。

過酷な環境に耐える亜鉛ダイカストボディ

本体ケースには肉厚の亜鉛ダイカストを採用。樹脂製ケースでは劣化や破損が懸念される現場においても、抜群の堅牢性を提供し、長期にわたる安定した稼働を支えます。

メンテナンス性に優れたガラスレンズの採用

光学面には透過率が高く傷に強いガラスレンズを採用。シンナー等の有機溶剤が付着しても白濁やクラックが発生しにくく、現場での拭き取り清掃にも耐えうる仕様です。

0.5ms以下の超高速応答性能

防爆センサーでありながら、0.5ms以下という極めて高速な応答時間を実現。高速コンベアのワーク検知や、精密な位置決め制御が要求される自動化ラインにおいて、遅延のない確実な出力を提供します。

スイッチひとつで動作モードを切り替え可能

本体のスイッチ操作により「ライトオン（入光時ON）」と「ダークオン（遮光時ON）」を簡単に切り替えられます。用途に合わせてフェイルセーフな設計を現場で即座に反映できます。

視認性の高い2色LEDインジケーター

動作表示（橙色）と安定表示（緑色）の2つを搭載。特に「安定表示灯」が点灯していることを確認することで、受光量の余裕度を把握でき、汚れや振動による誤動作を未然に防ぐメンテナンスが可能です。

施工の利便性を高める5mシールドケーブル

余裕のある5mのケーブル引出し式を採用。本安回路であることを示す「明青色」の外皮色を採用しており、他系統の配線との混触を防ぎ、視覚的にも安全な管理を促進します。

選定時に評価したい強み

  • 最高クラスの安全性： ゾーン0対応の本質安全防爆性能（ia）。
  • 耐薬品性： ガラスレンズとダイカストボディによる高い耐環境性。
  • 施工性： 投受光一体の拡散反射形のため、光軸合わせや配線が容易。
  • 信頼のブランド： TAKEX（竹中電子工業）による国内防爆検定合格品。

施工・設置ガイド

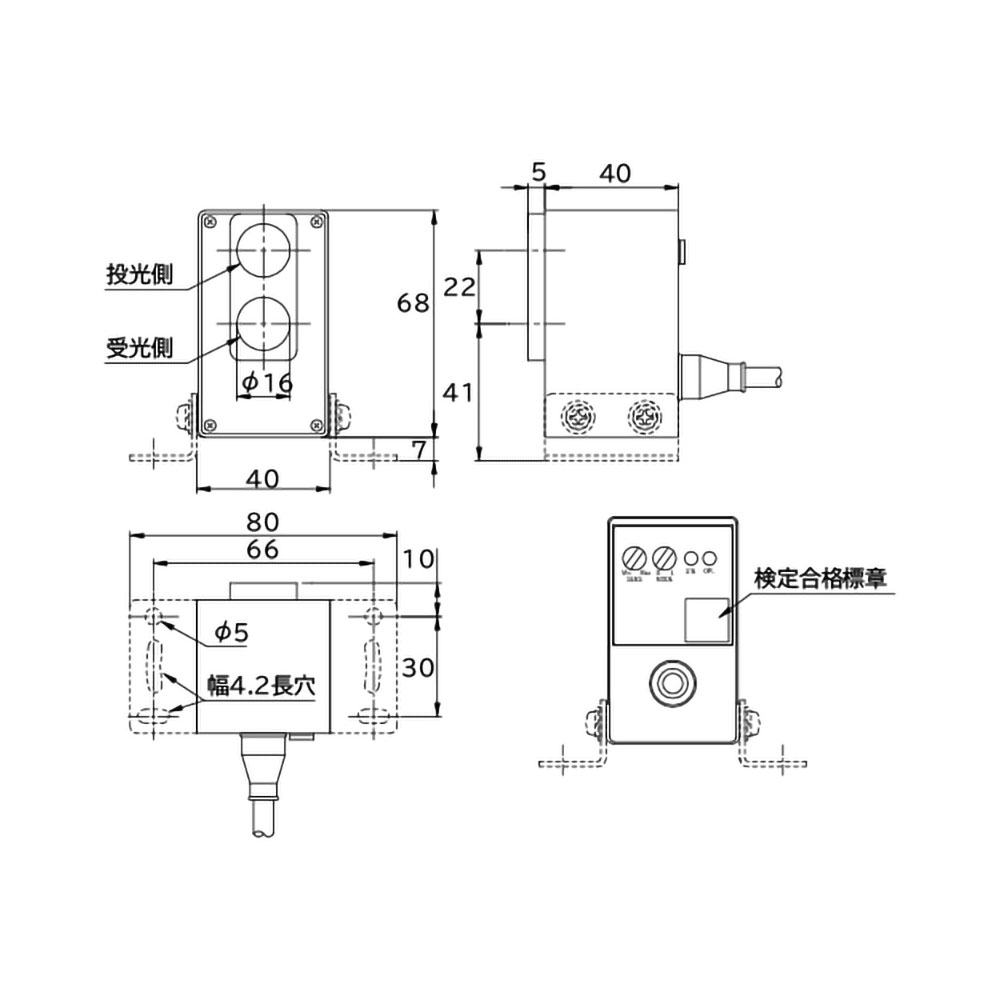

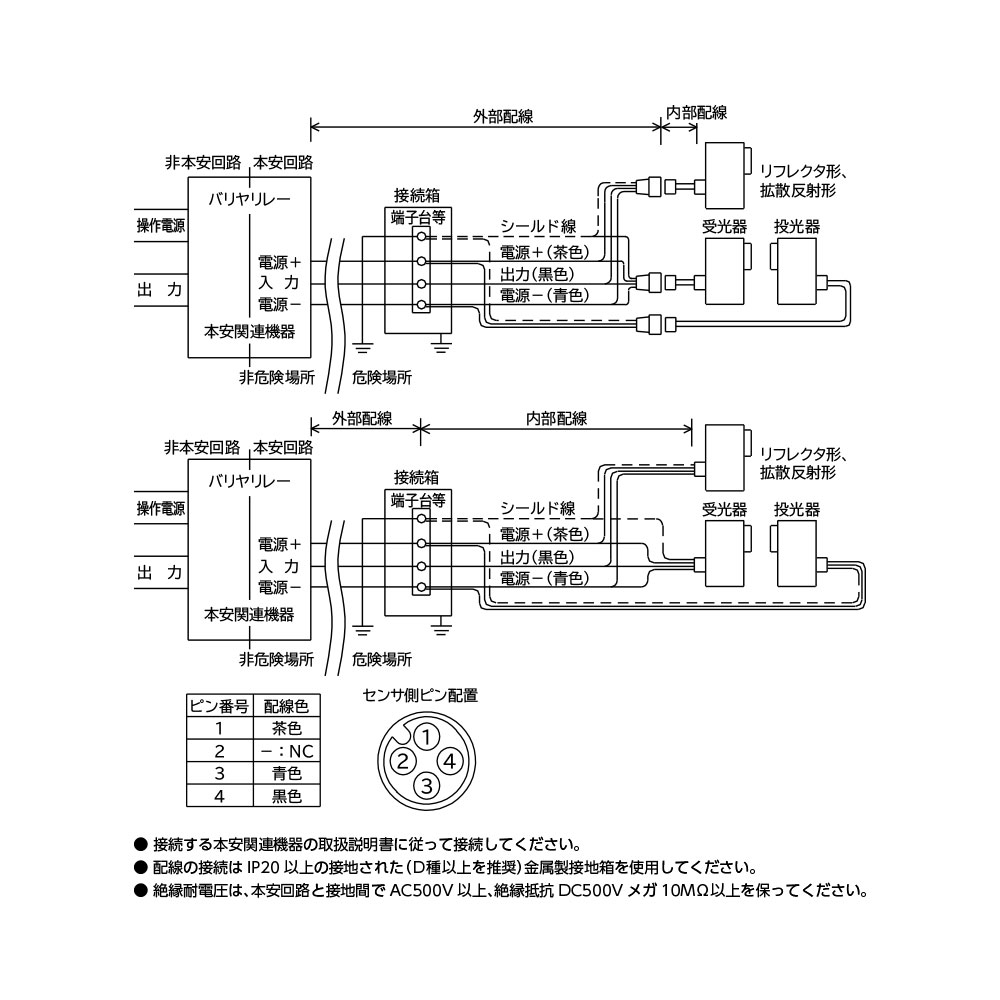

本製品は「本質安全防爆型」のため、必ず非危険場所に設置された本安バリヤリレー等を経由して配線してください。通常のDC24Vを直接印加すると故障の原因となります。検出距離は対象物の反射率に依存するため、実ワークでのテストを推奨します。

確認項目 この製品での考え方
設置対象ゾーン ゾーン0, 1, 2（すべての危険箇所に対応）
配線ケーブル色 明青色（本安回路識別用）
清掃の可否 シンナー等でのレンズ拭き取り可能（ガラス製のため）
推奨バリヤリレー DC6V〜13.7V供給可能な本安関連機器

LED表示とステータス判断

受光状態 STB.（緑） OPL.（橙）※L-ON設定時 現場判断
安定入光（余裕あり） 点灯 点灯 最適な検知状態です。
不安定入光（余裕なし） 消灯 点灯 汚れや光軸ズレの予兆。清掃を推奨します。
不安定遮光（余裕なし） 消灯 消灯 背景の反射や回り込みの可能性があります。
安定遮光（余裕あり） 点灯 消灯 正常に遮光（またはワーク不在）されています。

製品仕様

項目 内容
型式XGM2-R05A
検出方式拡散反射形
検出距離500mm（200×200mm白画紙にて）
検出物体不透明体、半透明体、透明体（透明度により距離減衰あり）
防爆性能Ex ia IIB T4 Ga（光放射防爆構造適合）
防爆検定合格番号第TC22736号（TIIS）
動作モードライトオン/ダークオン切換スイッチ方式
出力モードNPNオープンコレクタ出力（最大電流は本安関連機器に依存）
電源電圧DC 6.0V 〜 13.7V（バリヤリレー経由）
消費電流14mA以下
応答時間0.5ms以下
光源赤色LED
表示灯動作表示（OPL.）：橙色LED / 安定表示（STB.）：緑色LED
調整機能感度調整ボリウム内蔵
保護機能電源逆接続保護、出力逆接続保護
材質ケース：亜鉛ダイカスト / レンズ：ガラス
接続方式ケーブル引出し式（5m / 外皮色：明青色 / 3芯シールド）
保護構造IP54（防爆検定上はIP20）
使用環境周囲照度5,000lx以下 / 温度-20〜+50℃ / 湿度35〜85％RH
質量約340g（本体のみ）

FAQ

Q：DC24Vの電源に直接接続して使えますか？ A：いいえ、できません。本製品は本質安全防爆型のため、最大13.7Vまでの制限があります。必ず指定の本安バリヤリレーを介して給電してください。
Q：水素ガスが発生する環境でも使用可能ですか？ A：いいえ、対応しておりません。本機の防爆区分は「IIB」であり、水素やアセチレン（IIC）が必要な環境には適合しません。
Q：ゾーン0（特別危険箇所）への設置は可能ですか？ A：はい、可能です。本質安全防爆構造の最高レベル「ia」および保護レベル「Ga」を取得しており、ゾーン0への設置が認められています。
Q：レンズが汚れた場合、溶剤で拭いても大丈夫ですか？ A：はい、本製品はガラスレンズを採用しているため、シンナー等の溶剤を用いた清掃が可能です。
Q：ケーブルの色が青いのはなぜですか？ A：防爆規格において、本質安全防爆回路の配線であることを識別するために「明青色」を使用することが定められているためです。
Q：透明なフィルムやガラスを検知できますか？ A：可能ですが、透明度が高くなるほど反射光が弱くなるため、検出距離はスペック上の500mmよりも短くなります。実機での感度調整が必要です。
Q：安定表示灯（緑）が消えているのは故障ですか？ A：故障ではありませんが、受光量が検知閾値に近い「不安定領域」であることを示しています。光軸調整やレンズ清掃、感度調整を行ってください。
Q：屋外で使用できますか？ A：保護構造はIP54（防塵・防沫）ですが、直射日光などの外乱光（5,000lx超）が入ると誤動作の原因となります。屋外や強い光が当たる場所では遮光対策を行ってください。
Q：シールド線の接地はどうすればよいですか？ A：一般的に、本安回路のシールドは安全場所（非危険場所）側で一点接地（D種接地）を行い、センサー側は絶縁処理を施すのが標準的な施工方法です。
Q：検定合格証などの書類はありますか？ A：はい、TIIS（産業安全技術協会）の検定に合格しており、第TC22736号として登録されています。
