XGM2-T20A バリヤセンサー TAKEX 竹中エンジニアリング [XGM2-T20A]

XGM2-T20A バリヤセンサー TAKEX 竹中エンジニアリング [XGM2-T20A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防爆センサー ゾーン0対応 透過形光電子センサー IEC60079-28適合

XGM2-T20A バリヤセンサー

XGM2-T20Aは、爆発性雰囲気が存在する危険箇所（ゾーン0〜2）での使用が可能な、最高水準の本質安全防爆構造を備えた透過形光電子センサーです。

最新の光放射防爆構造（IEC60079-28）に適合し、化学プラント、塗装工場、粉塵の舞う現場など、極めて高い安全性が要求される環境での物体検知に最適です。強靭なダイカストボディとガラスレンズを採用し、過酷な産業現場での長期安定運用を実現します。

  • 型番： XGM2-T20A (投光器:XGM2-TL20A / 受光器:XGM2-TR20A)
  • 方式 / カテゴリ： 透過形光電子センサー（本質安全防爆構造）
  • 防爆性能： Ex ia IIB T4 Ga（ゾーン0対応）
  • 検出距離： 最大 20m
  • 主な用途： 塗装ラインのワーク検知、化学薬品工場の入退出、防爆エリア内の工程制御
  • 電源仕様： DC6.0V〜13.7V（専用バリアリレー経由）

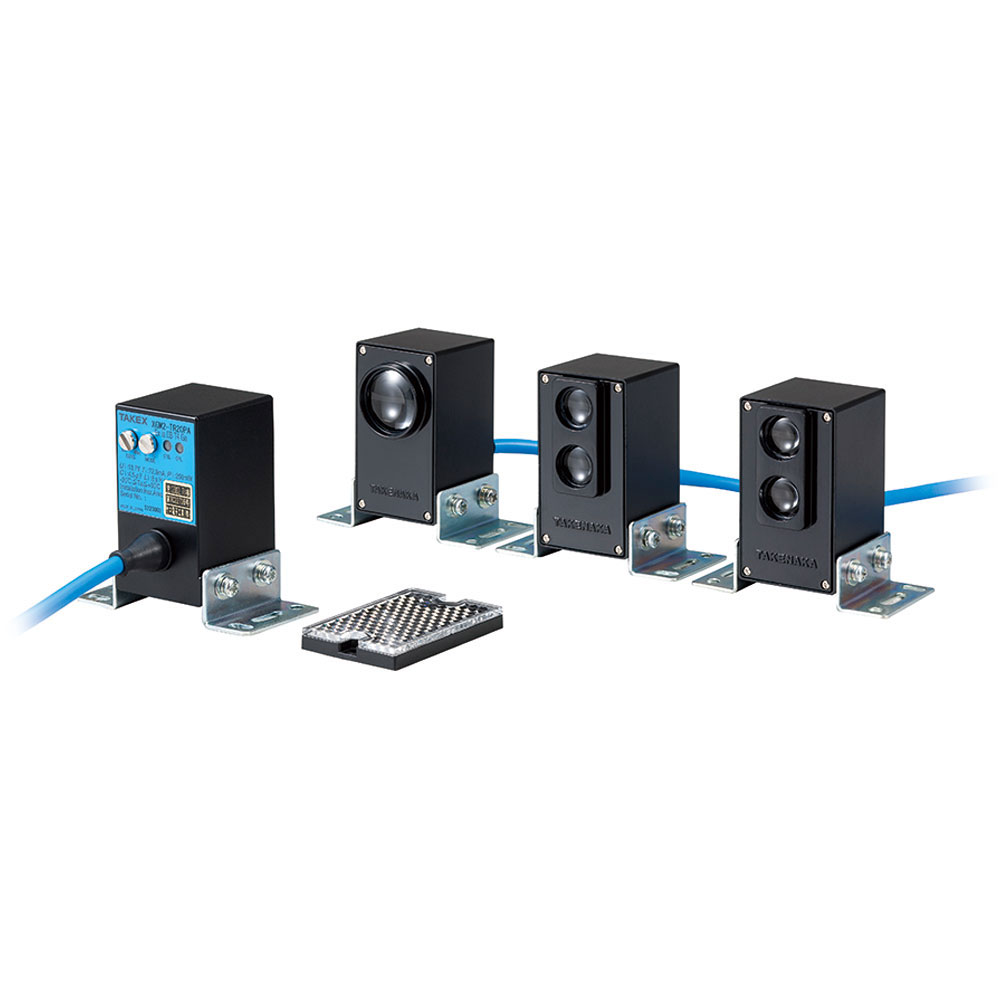

XGM2-T20A バリヤセンサー 製品画像

資料ダウンロード

製品カタログ（GIF）

この製品が向いている用途

  • 爆発性ガスや蒸気が滞留するゾーン0環境
  • シンナー等の溶剤が付着しやすい自動車塗装ライン
  • 腐食性ガスや粉塵が発生する化学プラント
  • 長距離（最大20m）の監視が必要な防爆通路
  • メンテナンス頻度を下げたい堅牢性重視の現場

導入前に確認したいポイント

  • 非危険場所に「絶縁形バリアリレー」が設置可能か
  • 設置環境が受光器の外乱光制限（5,000lx）以下か
  • 直接水がかかる場所か（IP20環境への適合確認）

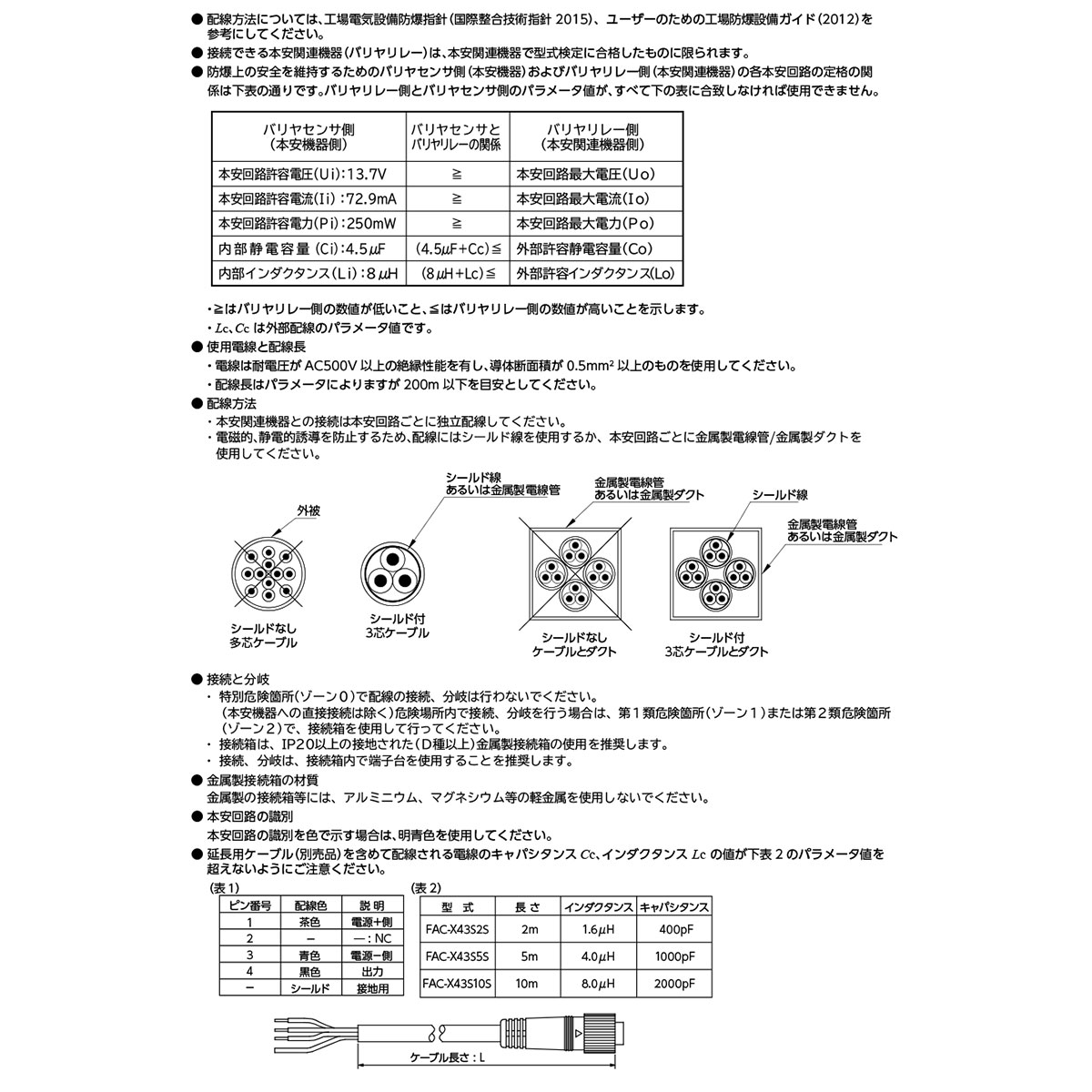

  • 配線延長時の静電容量/インダクタンスの計算
  • 検出対象物のサイズ（φ24mm以上）の確認

特長

光放射防爆構造（IEC60079-28）に完全適合

国際的な最新基準である「光放射防爆構造」に適合しています。これはLEDなどの光エネルギー自体が着火源になるリスクを排除する設計で、従来の電気的な防爆対策に加え、光学面でも防爆エリアにおける最高水準の安全を提供します。

最高水準の防爆性能「Ex ia IIB T4 Ga」

常に爆発性雰囲気が存在する可能性のある「ゾーン0（特別危険箇所）」から設置が許可される、本質安全防爆構造を採用しています。防爆指針2015に準拠しており、リスクの高い現場でも安心して導入いただけます。

過酷な環境に耐える「亜鉛ダイカストボディ」

本体ケースには堅牢なダイカスト金属を採用。樹脂製センサーでは破損や劣化が懸念される、衝撃や振動の多い産業現場においても、抜群の物理的耐久性を発揮します。

溶剤・清掃に強い「ガラスレンズ」の採用

一般的なプラスチックレンズはシンナー等の溶剤で白濁・クラックが発生しますが、本機はガラスレンズを採用。溶剤飛沫に対する耐性が高く、付着した汚れの拭き取りも容易なため、優れたメンテナンス性を維持します。

最長20mの余裕ある検出距離

透過形センサーとして最大20mの検出距離を実現。広い間口や大型設備の防護、複雑なライン構成においても、強力な赤色LED光により安定した物体検知が可能です。

現場で切り替え可能な「ライトオン/ダークオン」機能

受光器背面のスイッチ操作ひとつで、入光時にON（ライトオン）か遮光時にON（ダークオン）かを切り替えられます。アプリケーションやフェールセーフの設計方針に合わせて、現場で即座に設定変更が可能です。

絶縁形バリアリレー対応による施工工数削減

絶縁形バリアリレー（TBDシリーズ等）と組み合わせることで、従来の本安防爆工事で必須とされていた「厳密な接地工事」を簡略化できます。これにより施工コストと工期の大幅な短縮が期待できます。

視認性に優れた3色のインジケーター表示

投光器には電源表示（緑）、受光器には動作表示（橙）と安定表示（緑）を搭載。特に安定表示灯（STB）は、光軸のズレやレンズの汚れによる受光量低下を事前に知らせるため、トラブルを未然に防ぐことができます。

選定時に評価したい強み

  • 抜群の堅牢性： 金属ボディとガラスレンズの組み合わせで物理的な故障リスクを低減。
  • 最高級の安全： 光放射防爆適合により、光学的な着火リスクまで徹底排除。
  • 長寿命設計： 過酷な塗装・化学環境でも光学特性が劣化しにくい。
  • 施工の柔軟性： ケーブル引出し式で接続箇所を柔軟に管理可能。

施工・設置ガイド

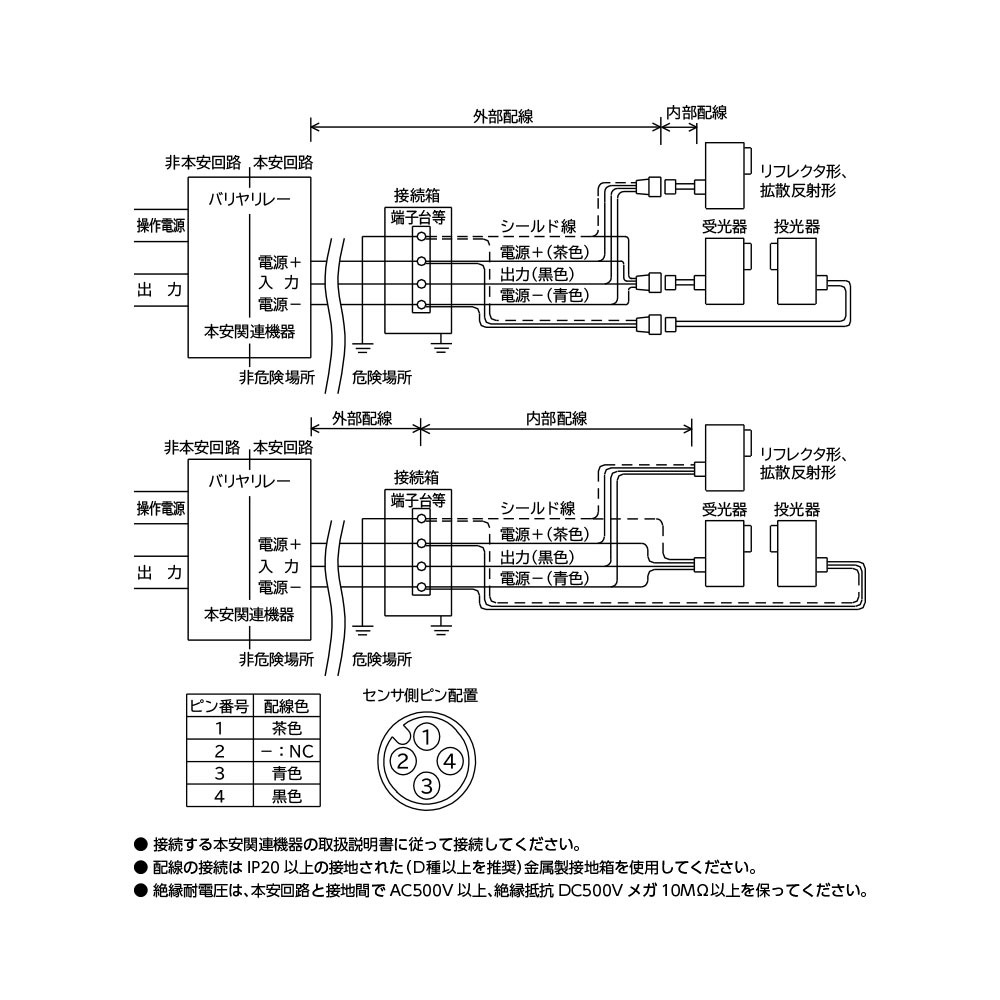

本センサーは、非危険場所に設置される「本質安全関連機器（バリアリレー）」と組み合わせて使用する必要があります。以下のポイントに注意して施工を行ってください。

確認項目 この製品での考え方

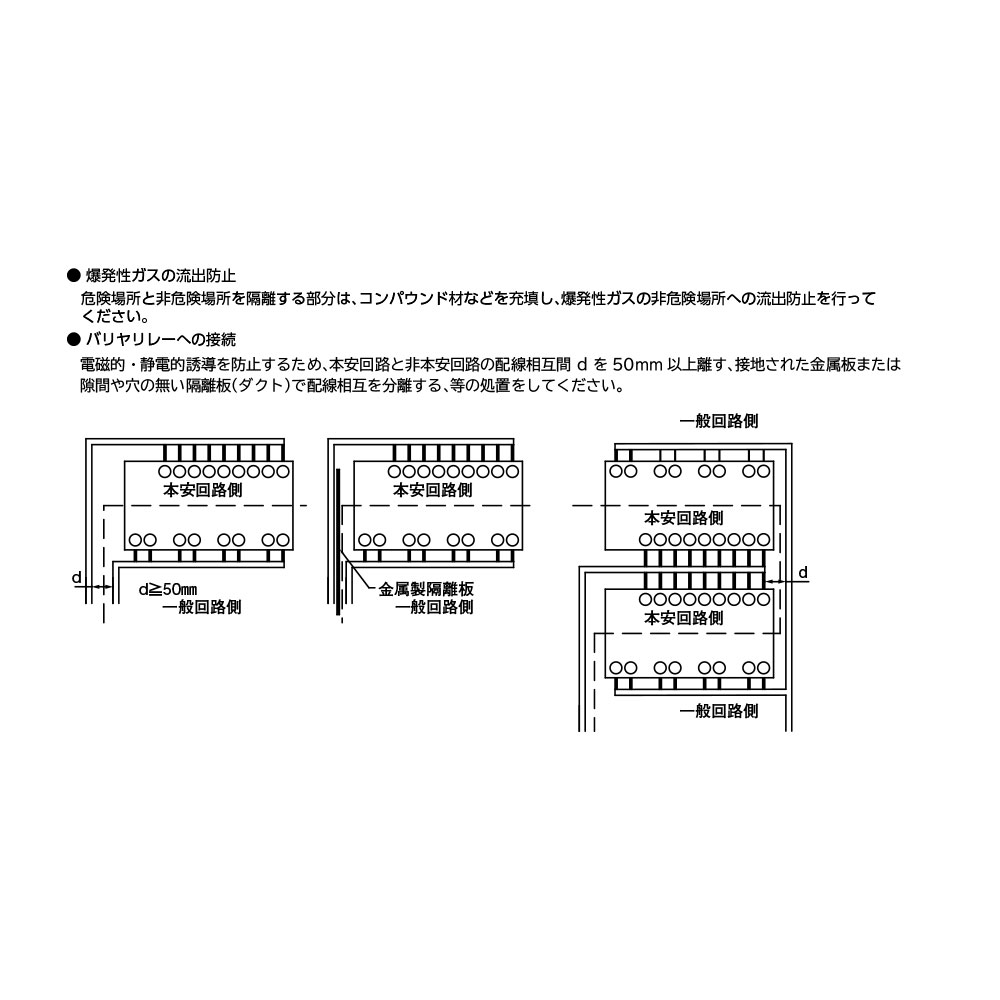

配線ルートの分離 本安回路（明青色ケーブル）は、非本安回路（AC100V等）から50mm以上離すか金属隔壁で分離してください。
接地工事 静電気帯電防止のため、筐体およびシールド線は必ずD種接地以上に接続してください。
保護構造の補完 防爆検定上はIP20のため、水滴や多量の粉塵がある場合はオプションのエアパージフード（GMF-9639）を併用してください。
光軸調整の基準 受光器の「STB.（安定表示/緑色）」が、物体がない状態で確実に点灯することを確認してください。

製品仕様

項目 内容
製品構成 投光器 XGM2-TL20A
受光器 XGM2-TR20A
検出方式 透過形
検出距離 20m
検出物体 φ24mm以上の不透明体
動作モード （受光器）ライトオン/ダークオン切換
出力モード （受光器）NPNオープンコレクタ出力
定格：最小動作電流1mA、最大電流は本安関連機器に依存
電源電圧 最大電圧13.7V / 最小電圧6.0V
消費電流 14mA以下
応答時間 （受光器）0.5ms以下
投光用光源 （投光器）赤色LED
表示灯 投光器 PWR.：電源表示（緑色LED）
受光器 OPL. : 動作表示（橙色LED） / STB. : 安定表示（緑色LED）
調整機能 （受光器）感度調整ボリウム / ライトオン・ダークオン切換スイッチ
保護機能 電源逆接続保護（投・受）、出力逆接続保護（受）
接続方式 ケーブル引出し式（5m） 投光器:2芯シールド / 受光器:3芯シールド
外径φ6.0 0.3mm2（外皮色：明青色）
質量 各約340g（本体のみ）
保護構造 IP54（防爆検定上の保護等級はIP20）
防爆性能 防爆性能 Ex ia IIB T4 Ga
設置場所 危険場所（ゾーン0, 1, 2）
本安回路定格 許容電圧(Ui): 13.7V / 許容電流(Ii): 72.9mA / 許容電力(Pi): 250mW
内部定数 Ci: 4.5μF / Li: 8μH
使用環境 周囲温度：-20〜+50℃ / 周囲湿度：35〜85％RH / 周囲照度：5,000lx以下

FAQ

Q：このセンサーはゾーン0（特別危険箇所）に設置できますか？ A：はい、本製品は「Ex ia IIB T4 Ga」の認定を受けており、ゾーン0、ゾーン1、ゾーン2のすべての危険場所に設置が可能です。
Q：光放射防爆構造（IEC60079-28）とは何ですか？ A：強力なLED光などの光エネルギーが対象物に吸収され、熱を持って爆発の原因になるのを防ぐための国際規格です。最新の防爆指針に適合した高い安全性を有しています。
Q：センサー単体で使用することは可能ですか？ A：いいえ、防爆性能を担保するためには、非危険場所に設置された「絶縁形バリアリレー（別売）」を必ず介して接続する必要があります。
Q：塗装ブースで使用する場合、シンナーでレンズが曇りませんか？ A：本製品はガラスレンズを採用しているため、アクリル製レンズと異なり溶剤による白濁やクラックが起こりにくく、清掃も容易です。
Q：IP54とIP20の違いは何ですか？ A：製品自体の密閉性能はIP54相当ですが、日本の防爆検定上の正式な認定等級はIP20となります。水が直接かかるような環境では、エアパージフード等の保護具の併用が必要です。
Q：光軸がずれていないか現場で確認する方法はありますか？ A：受光器の緑色の安定表示灯（STB）をご確認ください。これが点灯していれば受光余裕度が十分に確保されており、安定した運用が可能です。
Q：ケーブルの色が青いのはなぜですか？ A：明青色のケーブル外被は、その回路が「本質安全防爆回路」であることを示す国際的な推奨色です。誤って一般回路と混触させないための識別用です。
Q：検出距離は調整できますか？ A：受光器に感度調整ボリウムが搭載されています。最大20mまでの範囲で、対象物や環境に合わせて感度を最適化できます。
Q：出力形式は何ですか？ A：NPNオープンコレクタ出力です。動作電流は最小1mA必要ですので、接続するバリアリレーや計装機器の仕様をご確認ください。
Q：接地（アース）は必ず必要ですか？ A：はい、静電気による火花放電を防ぐため、金属ケースおよびシールド線の接地は必須です。絶縁形バリアリレーを使用する場合でも筐体接地は行ってください。
