ワンケーブル5メガAHDハウジング型デイナイトカメラ [VHC-IR970AH-BL]

ワンケーブル5メガAHDハウジング型デイナイトカメラ [VHC-IR970AH-BL]

販売価格: 会員のみ販売

商品詳細

5メガピクセル AHD3.0 ワンケーブル(重畳方式) 屋外IP66 STARVIS 2

VHC-IR970AH-BL ワンケーブル5メガAHDハウジング型デイナイトカメラ

最新のSONY STARVIS 2センサーを搭載し、フルHDを超える500万画素の超高精細映像を実現したプロ仕様の防犯カメラです。同軸ケーブル1本で電源・映像・制御信号を伝送できるため、施工性に優れ、既設の同軸配線を活かした高画質化にも最適です。

  • 型番： VHC-IR970AH-BL
  • 製品名： ワンケーブル5メガAHDハウジング型デイナイトカメラ
  • 解像度： 最大 2592×1944 (5MP)
  • 主な伝送方式： AHD3.0 / CVBS（アナログ）切替可能
  • 電源方式： 電源重畳方式（ワンケーブル）または DC12V
  • レンズ： 2.7mm〜12mm モーターライズドレンズ（オートフォーカス対応）

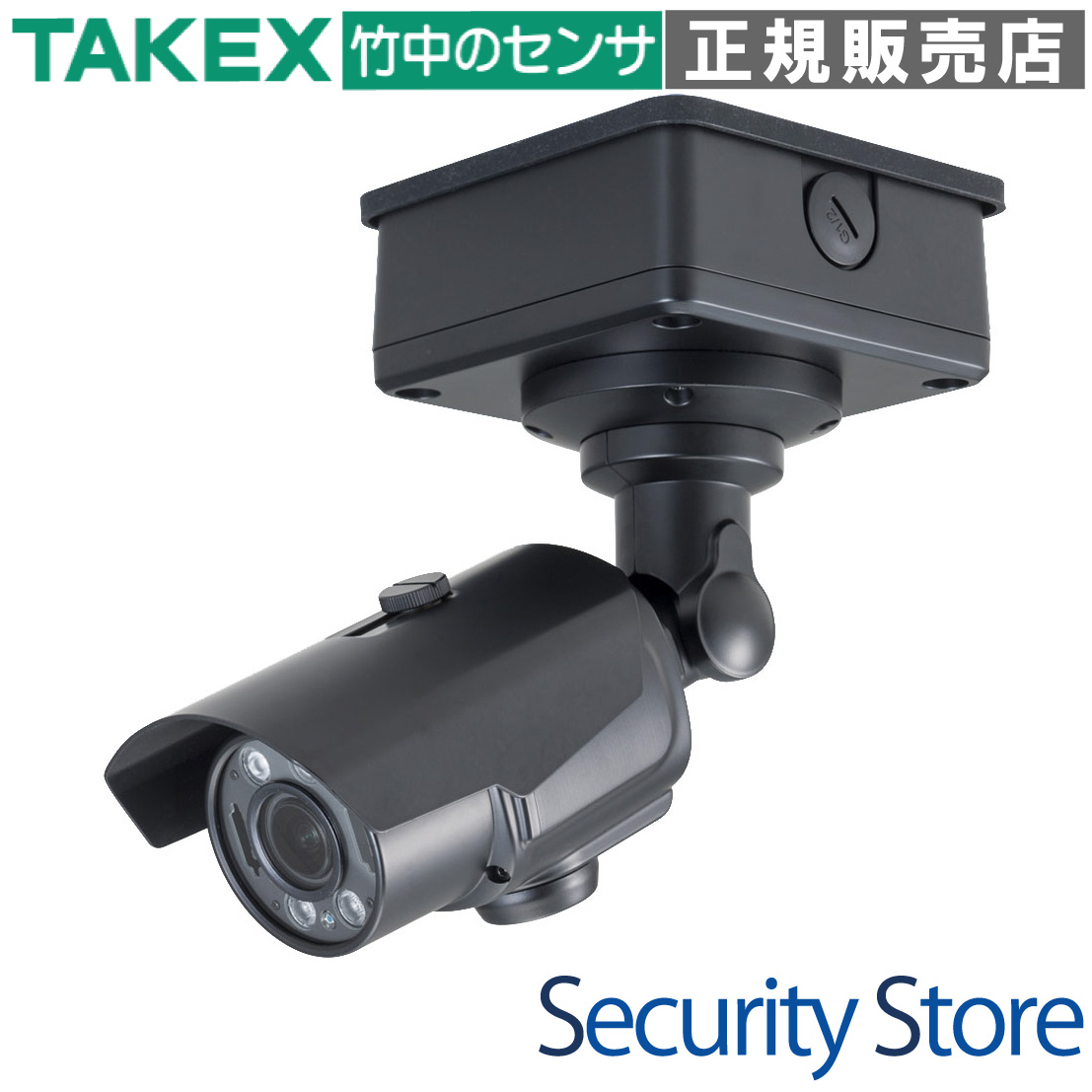

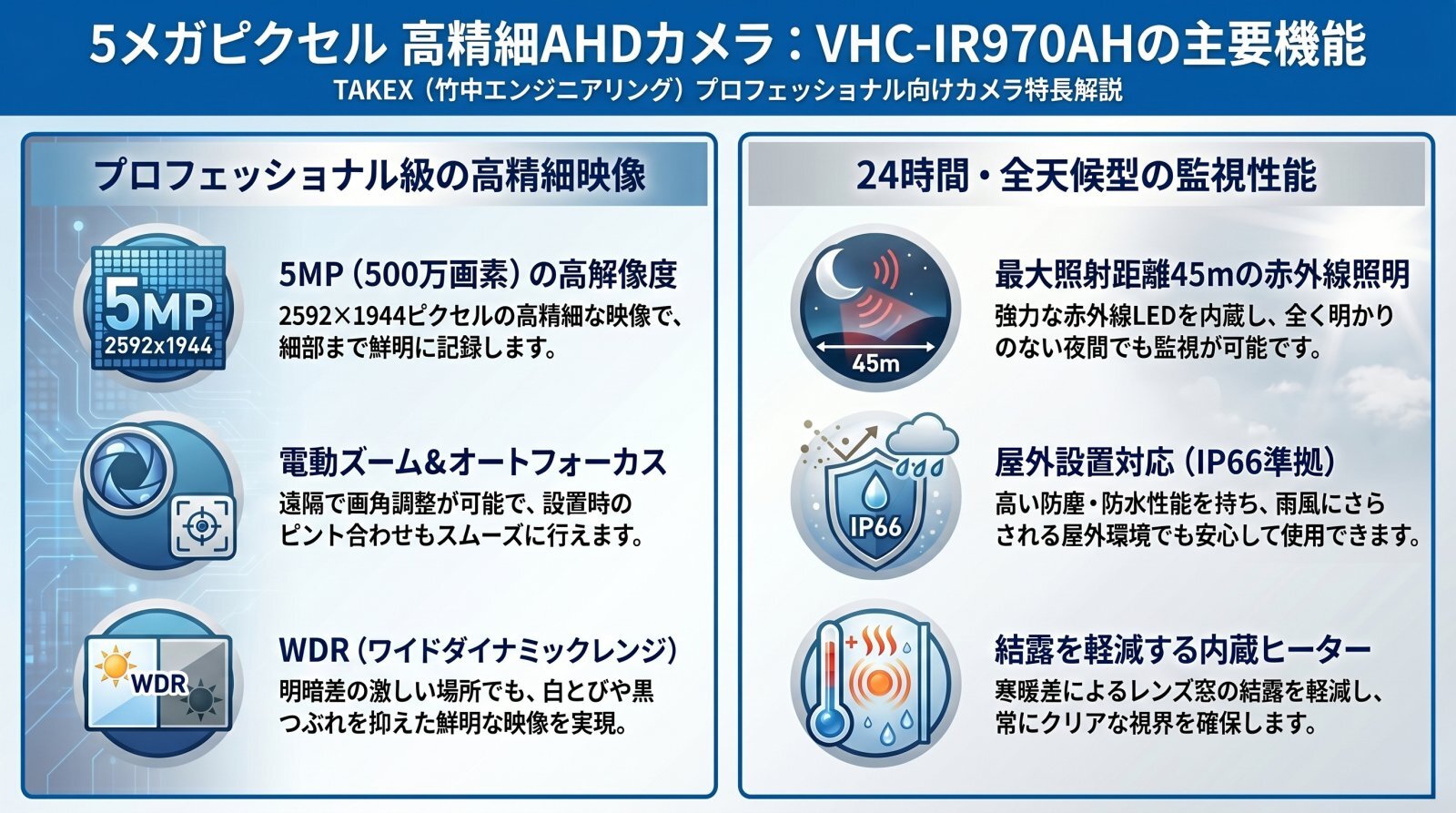

VHC-IR970AH-BLの製品画像

資料ダウンロード

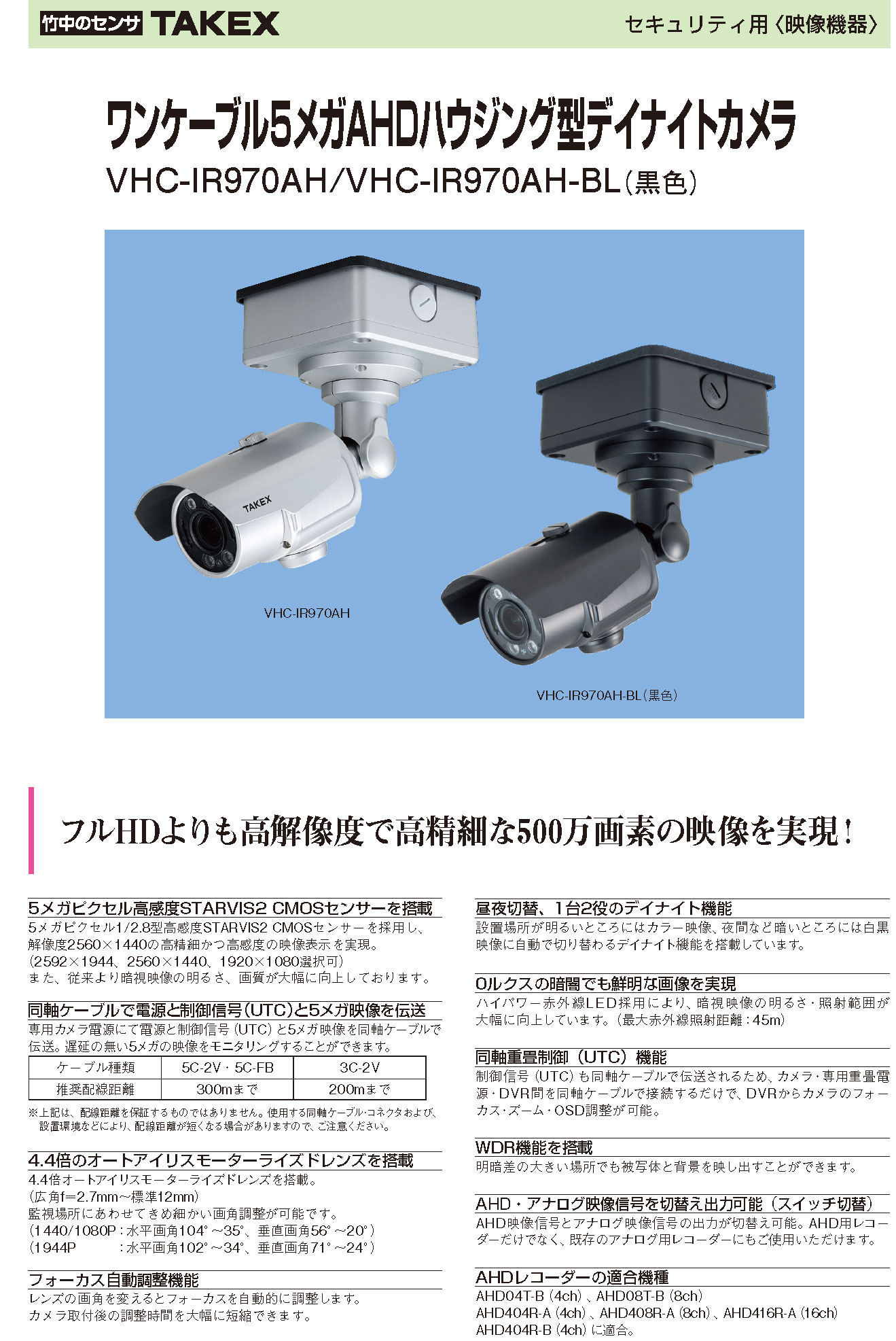

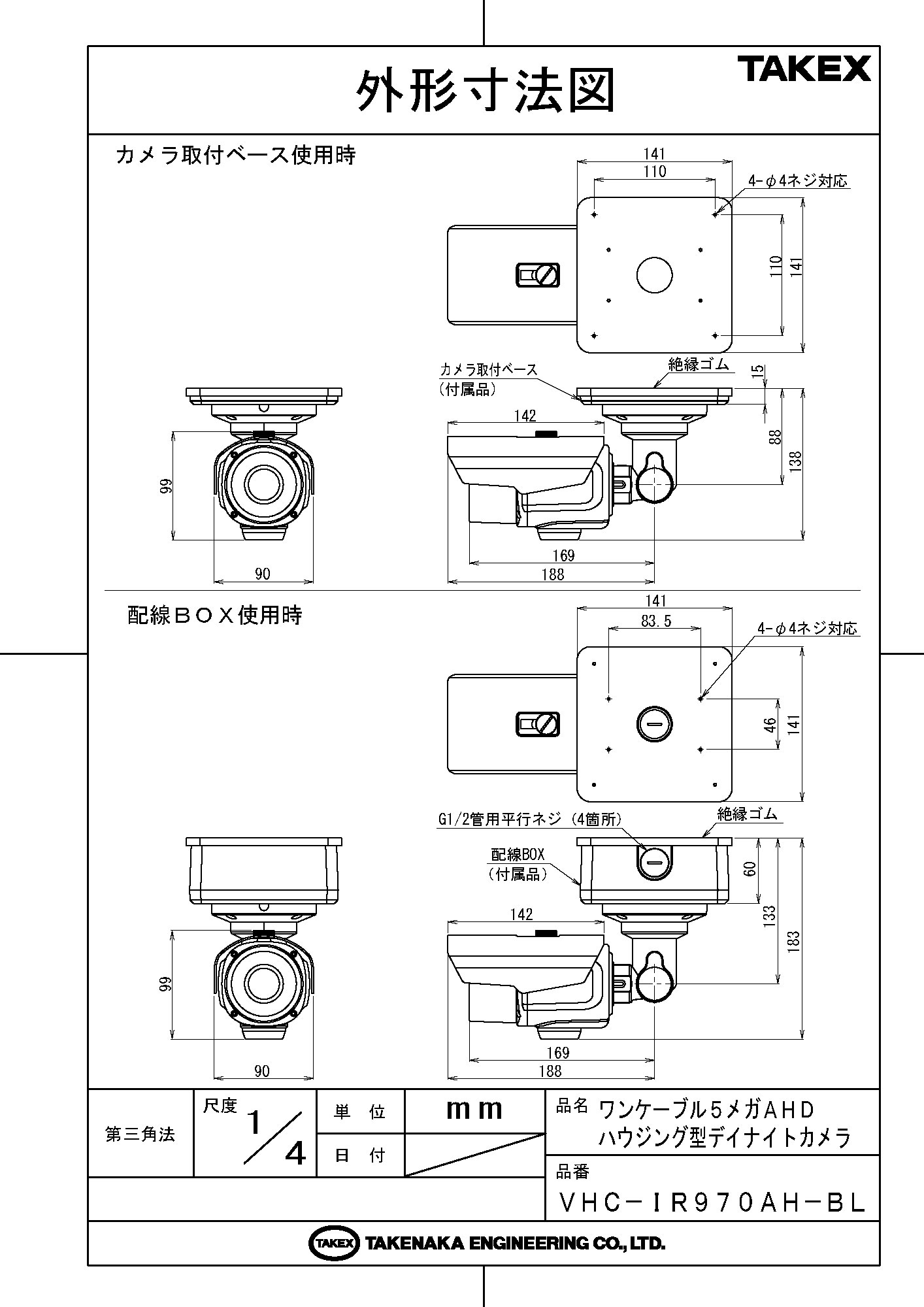

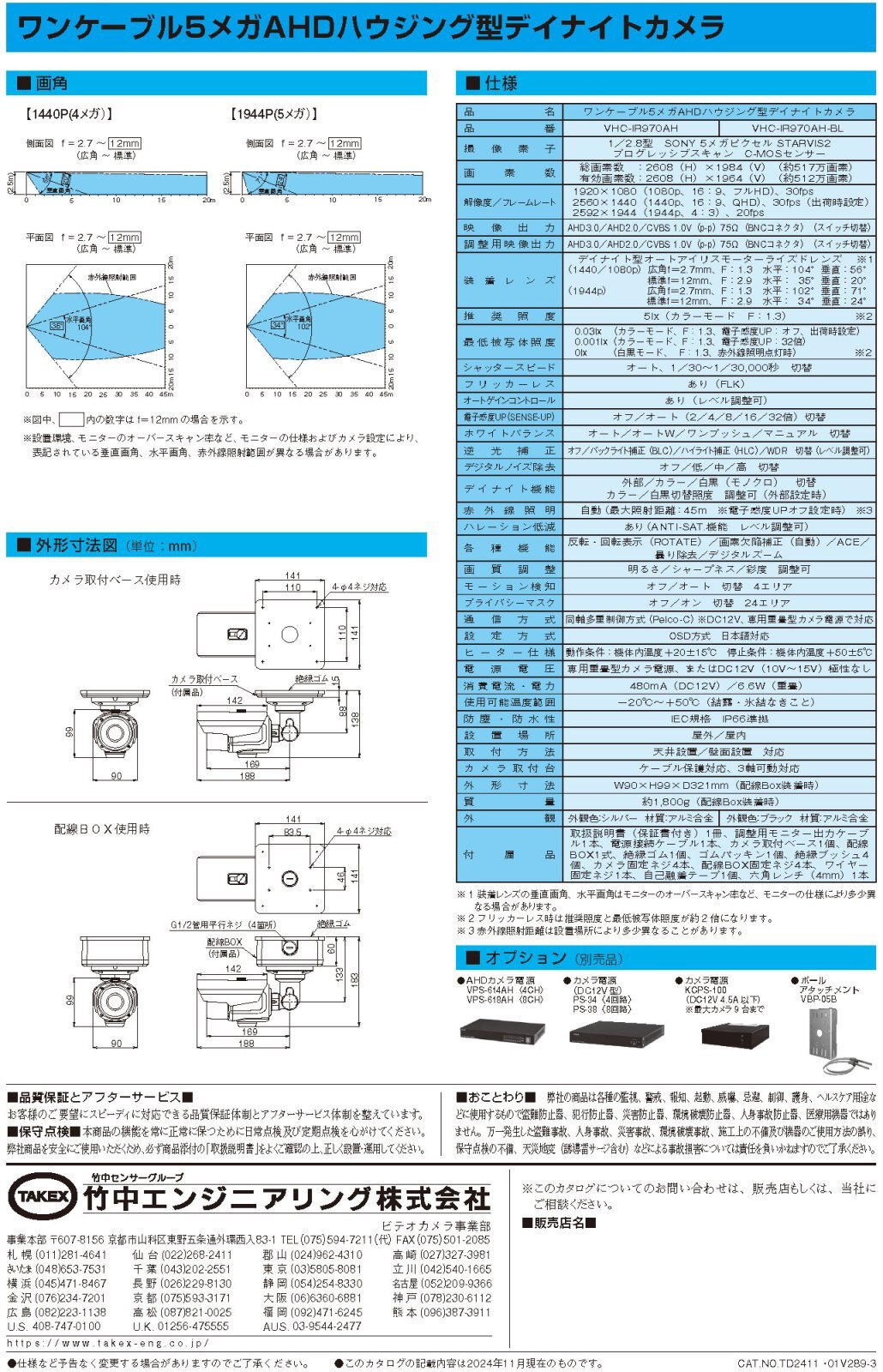

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高精細な顔識別が必要なエントランス
  • 広範囲かつ夜間監視が必須な駐車場・資材置場
  • 既存の同軸ケーブルを流用したシステム更新
  • 寒冷地や屋外の過酷な環境での監視

導入前に確認したいポイント

  • AHD3.0（5MP）対応レコーダーの有無
  • 使用する同軸ケーブルの種類（3C-2V/5C-FB等）
  • 重畳電源ユニット（ワンケーブル用）の必要性
  • 設置面が金属の場合の絶縁対策

特長

5メガピクセル高感度STARVIS 2 CMOSセンサーを搭載

1/2.8型の最新SONY STARVIS 2センサーを採用。2592×1944の圧倒的な解像度により、細部まで鮮明な映像を記録します。従来機種と比較して暗所での感度が大幅に向上しており、夜間でもノイズの少ないクリアな画質を提供します。

同軸ケーブル1本で電源・信号・制御を伝送

専用のカメラ電源ユニットを使用することで、同軸ケーブル1本で映像信号、電源、およびUTC（同軸重畳制御）信号を伝送可能です。配線工事を簡略化できるだけでなく、既存のアナログシステムのケーブルをそのまま利用して最新の5MP環境へアップグレードできます。

4.4倍モーターライズドレンズとオートフォーカス機能

広角2.7mmから望遠12mmまでをカバーする電動ズームレンズを搭載。OSD操作やレコーダー側からの操作で画角を自由に変更でき、調整後はオートフォーカス機能により瞬時に最適なピント合わせが行えます。高所作業での微調整を不要にし、施工コストを削減します。

最大45mの照射能力を誇るハイパワー赤外線LED

強力な赤外線LEDを搭載し、0ルクスの完全な闇夜でも最大45m先まで視認可能です。夜間は自動的に白黒映像に切り替わるデイナイト機能を備え、24時間体制での確実な監視を実現します。

ANTI-SAT. 機能による近接被写体の白とび防止

赤外線撮影時に被写体がカメラに接近した場合、従来はハレーション（白とび）により判別が困難でしたが、ANTI-SAT.機能により露出を自動調整。至近距離の人物の顔なども鮮明に捉えることができます。

130dB以上のワイドダイナミックレンジ（WDR）

逆光や明暗差の激しい環境下でも、明るい場所と暗い場所の両方を同時に補正して映し出すWDR機能を搭載。建物入口など、屋外からの光が差し込む場所でも被写体を黒つぶれさせることなく捉えます。

IP66準拠の堅牢なハウジングとヒーター内蔵

防水・防塵規格IP66に準拠。さらに内部ヒーターを標準装備しており、氷点下の環境や寒暖差による結露・凍結を防ぎます。-20℃から+50℃までの幅広い温度範囲で安定した動作が可能です。

AHD・アナログ映像信号の切替出力に対応

本体底面のスイッチ操作により、AHD信号とCVBS（従来のアナログ信号）の切り替えが可能です。最新のAHDレコーダーだけでなく、既存のアナログモニターやレコーダーへの接続も可能で、段階的なシステム更新にも対応します。

同軸多重制御（UTC）による遠隔設定

レコーダー側から同軸ケーブルを介してカメラのOSDメニューを操作可能。ズーム・フォーカスの調整、画質設定などを設置場所まで足を運ぶことなく、手元で細かく設定できます。

選定時に評価したい強み

  • 高精細： 5MP（500万画素）により、フルHDの約2.5倍の情報量。
  • 長距離伝送： 5C-FB使用時に最大450mの長距離配線に対応。
  • 高信頼性： 日本国内メーカー（タケックス）基準の厳しい品質管理。
  • 省施工： ワンケーブル方式とオートフォーカスによる圧倒的な施工スピード。

施工・設置ガイド

本機を安定して稼働させるための重要な施工ポイントです。

確認項目 推奨条件・注意事項
配線距離（重畳時） 3C-2V：最大250m（推奨200m） / 5C-2V・FB：最大450m（推奨300m）
絶縁対策 金属部への設置時は、必ず付属の絶縁ゴム・ブッシュを使用してグランドループを防止してください。
防水処理 コネクタ接続部は、自己融着テープによる完全な防水処理が必須です。
ヒーター動作 機内温度+20℃以下で自動動作し、結露を防止します。

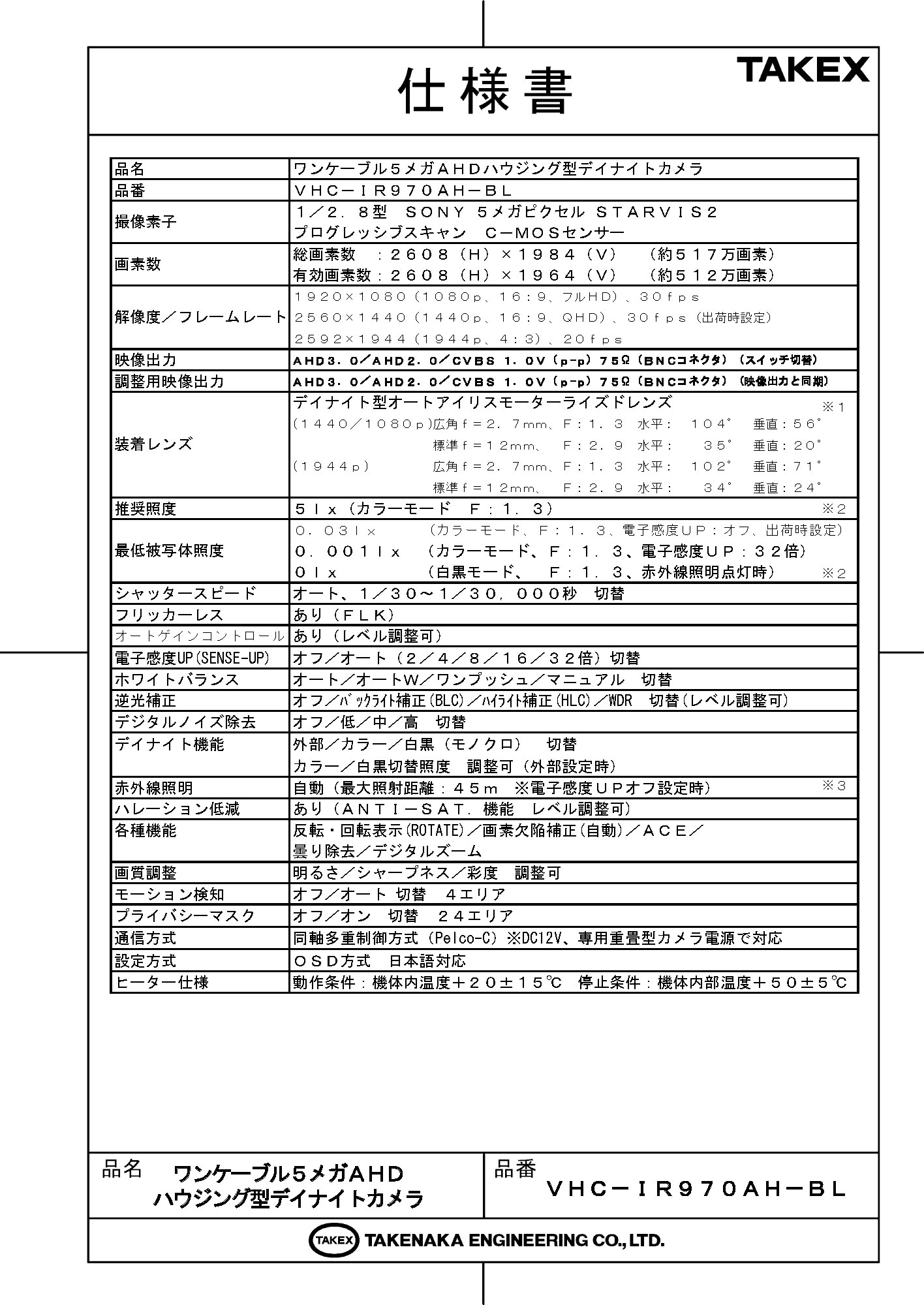

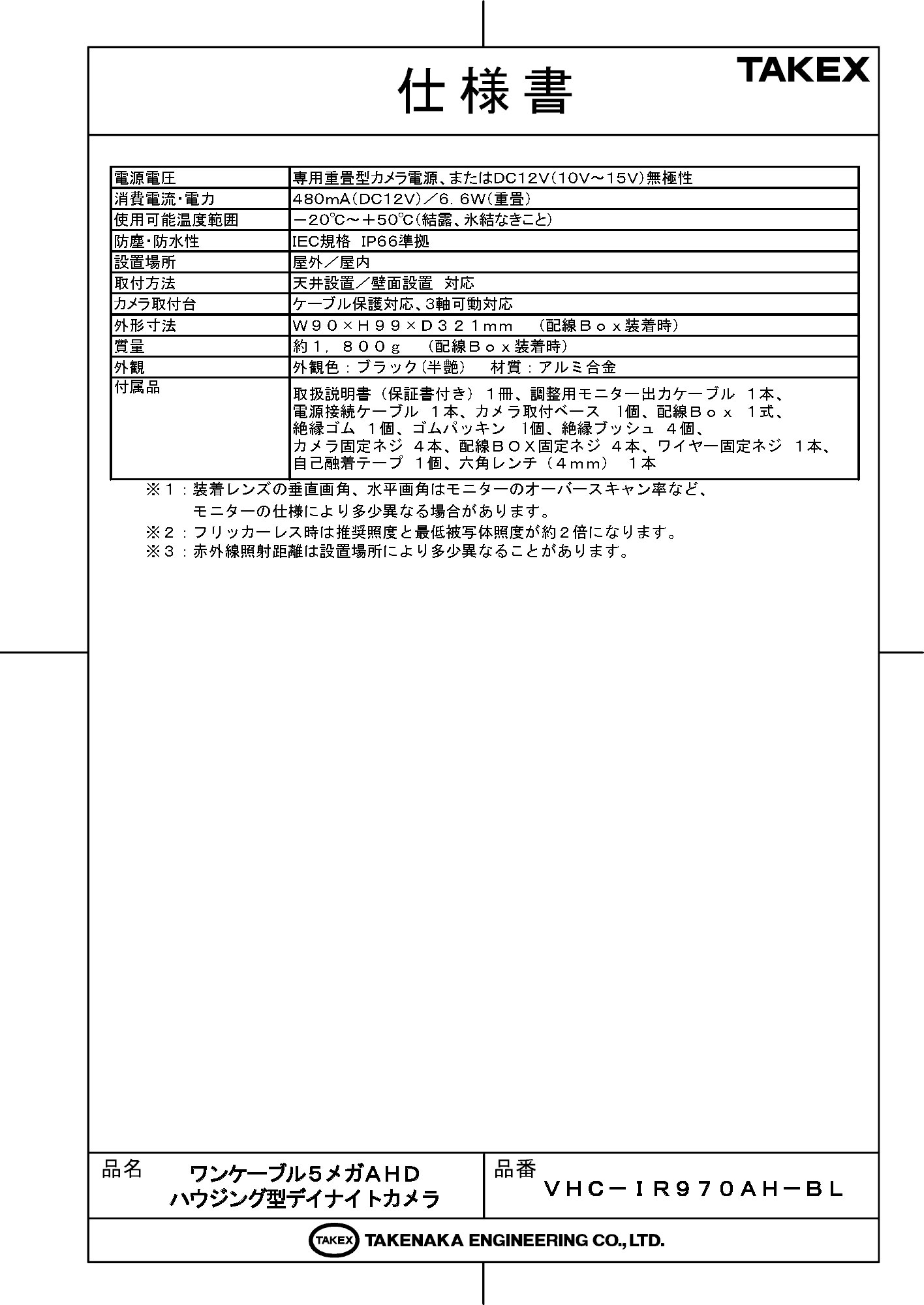

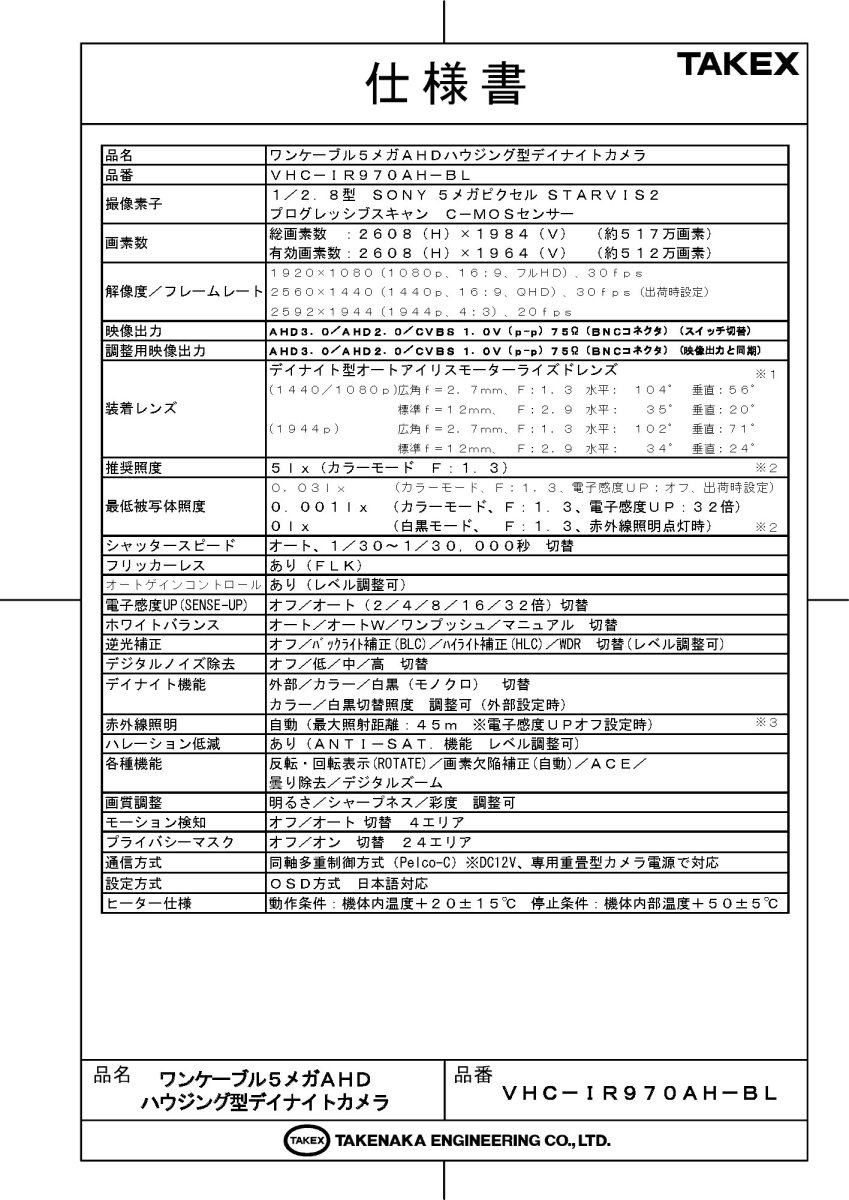

製品仕様

項目 内容
撮像素子1／2.8型　SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
画素数総画素数：2608 (H) × 1984 (V)（約517万画素）
有効画素数：2608 (H) × 1964 (V)（約512万画素）
解像度／フレームレート5M：2592×1944(20fps) / 4M：2560×1440(30fps) / 2M：1920×1080(30fps)
映像出力AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (スイッチ切替)
装着レンズ2.7mm〜12mm デイナイト型オートアイリスモーターライズドレンズ
水平画角：104°〜35° / 垂直画角：56°〜20°(1440p時)
最低被写体照度カラー：0.03 lx / 白黒：0 lx (赤外線点灯時)
シャッタースピードオート、1／30〜1／30,000秒
逆光補正オフ／BLC／HLC／WDR 切替
赤外線照明最大照射距離：45m
電源電圧専用重畳型カメラ電源、またはDC12V (10V〜15V) 無極性
消費電流・電力480mA (DC12V) ／6.6W (重畳時)
使用環境－20℃〜＋50℃ (IP66準拠)
外形寸法W90 × H99 × D321mm (配線Box装着時)
質量約1,800g

FAQ

Q：既存のアナログレコーダーで映像を見ることができますか？ A：はい、本体内のスイッチを「CVBS」に切り替えることで、従来のアナログ信号として出力可能です。ただし、その際の解像度はアナログ品質となります。
Q：同軸ケーブルはどの種類を使えばいいですか？ A：5C-FBを推奨します。3C-2Vも使用可能ですが、配線距離が短くなります（推奨200mまで）。
Q：夜間に赤外線LEDが点滅することがあります。故障ですか？ A：故障ではありません。カメラの至近距離に反射物がある場合、白とびを防止するために光量調整機能が働き、点滅のような挙動をすることがあります。アングルを調整してください。
Q：500万画素（5M）で出力する方法を教えてください。 A：出荷時は4M設定になっています。OSDメニューの「システム」内にある「OUTPUT」を「1944P/20 (5M)」に変更して保存してください。
Q：ズームやフォーカスの調整はどのように行いますか？ A：カメラ底面のOSDレバー、または対応レコーダーからのUTC制御（PTZ操作画面）を通じて電動で行えます。
Q：電源アダプターは付属していますか？ A：いいえ。本機は電源重畳ユニットまたはDC12V電源から供給を受ける仕様のため、電源アダプターは別売です。
Q：寒冷地での使用は可能ですか？ A：はい、ヒーターを内蔵しており、-20℃までの環境で動作可能です。
Q：画角の「16:9」と「4:3」は選べますか？ A：はい、5M設定時は4:3、4M/2M設定時は16:9の画角となります。OSDメニューで解像度を切り替えることで選択可能です。
Q：UTC制御ができません。 A：レコーダー側のプロトコルが「UTC_OSD」または「PELCO-C」に設定されているか確認してください。
Q：前面ガラスが曇ることはありますか？ A：施工時に底面のスイッチカバーを長時間開け放すと、外気の湿気が入り込み曇りの原因となります。作業後は速やかにカバーを閉じてください。
