NS-MA48-04 マットセンサー ナースコールセット(有線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [NS-MA48-04]

NS-MA48-04 マットセンサー ナースコールセット(有線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [NS-MA48-04]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床・徘徊お知らせセンサー アイホンNFR3ピン対応 有線式セット

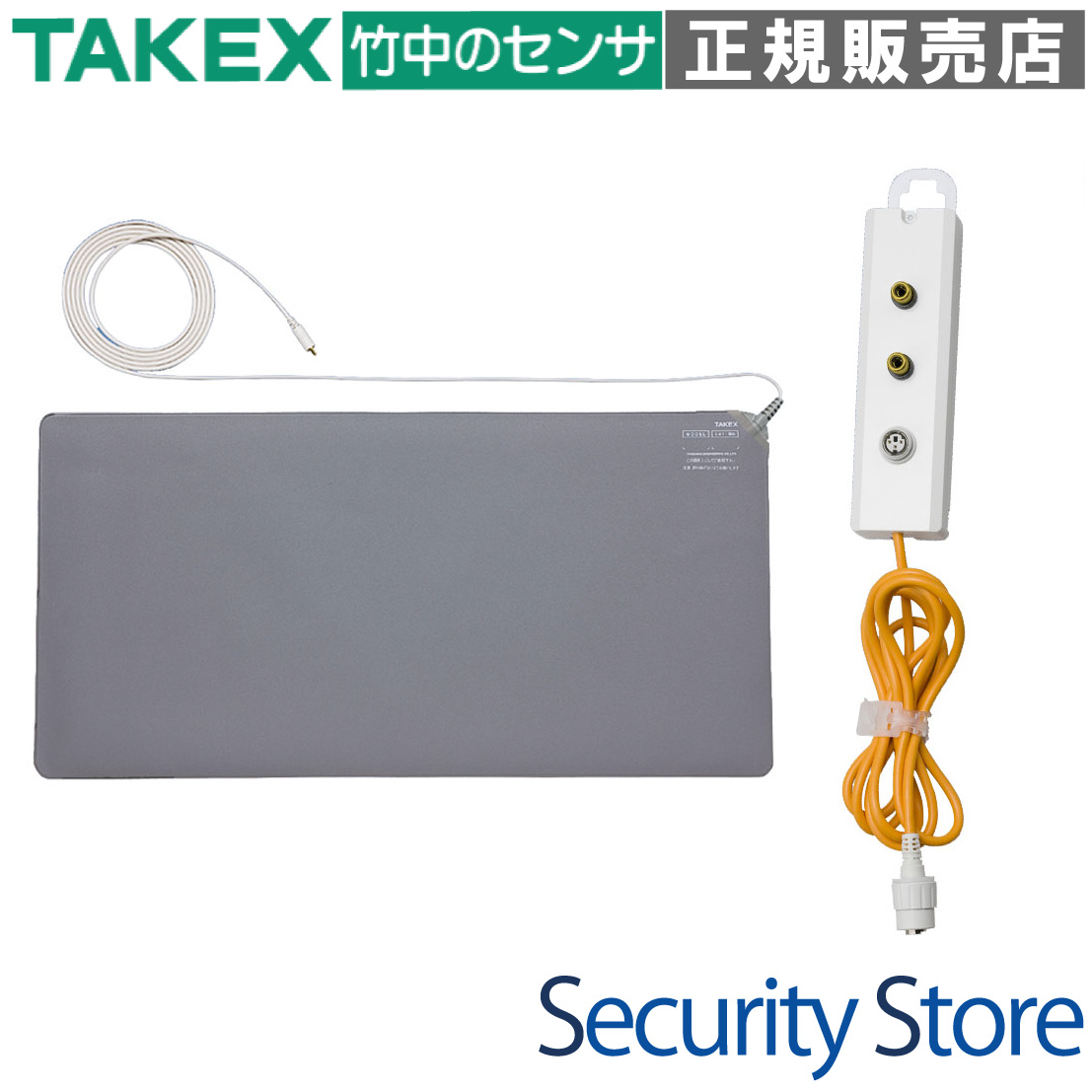

マットセンサー ナースコールセット NS-MA48-04（アイホン NFR3ピン向け）

本製品は、病院や介護施設で実績豊富なマットセンサー「MA-48」と、アイホン製ナースコール（NFR3ピン）に対応した分配コンセントをパッケージ化した、導入後すぐに使用可能な有線式セットです。

ベッドサイドの床に敷くことで、患者様がベッドから降りた際の荷重を検知し、ナースコールを通じてスタッフへ迅速に知らせます。既設の呼出握りボタンを活かしたまま併設できるため、運用を妨げることなく見守り体制を強化できます。

  • 型番： NS-MA48-04
  • 対応システム： アイホン NFXシリーズ NFR3ピン仕様
  • センサー方式： 面状感圧式（無電圧a接点出力）
  • 主な用途： 離床検知、徘徊対策、転倒転落事故の未然防止
  • 設置場所： 病院・介護施設の病室、ベッドサイド、出入口の床面

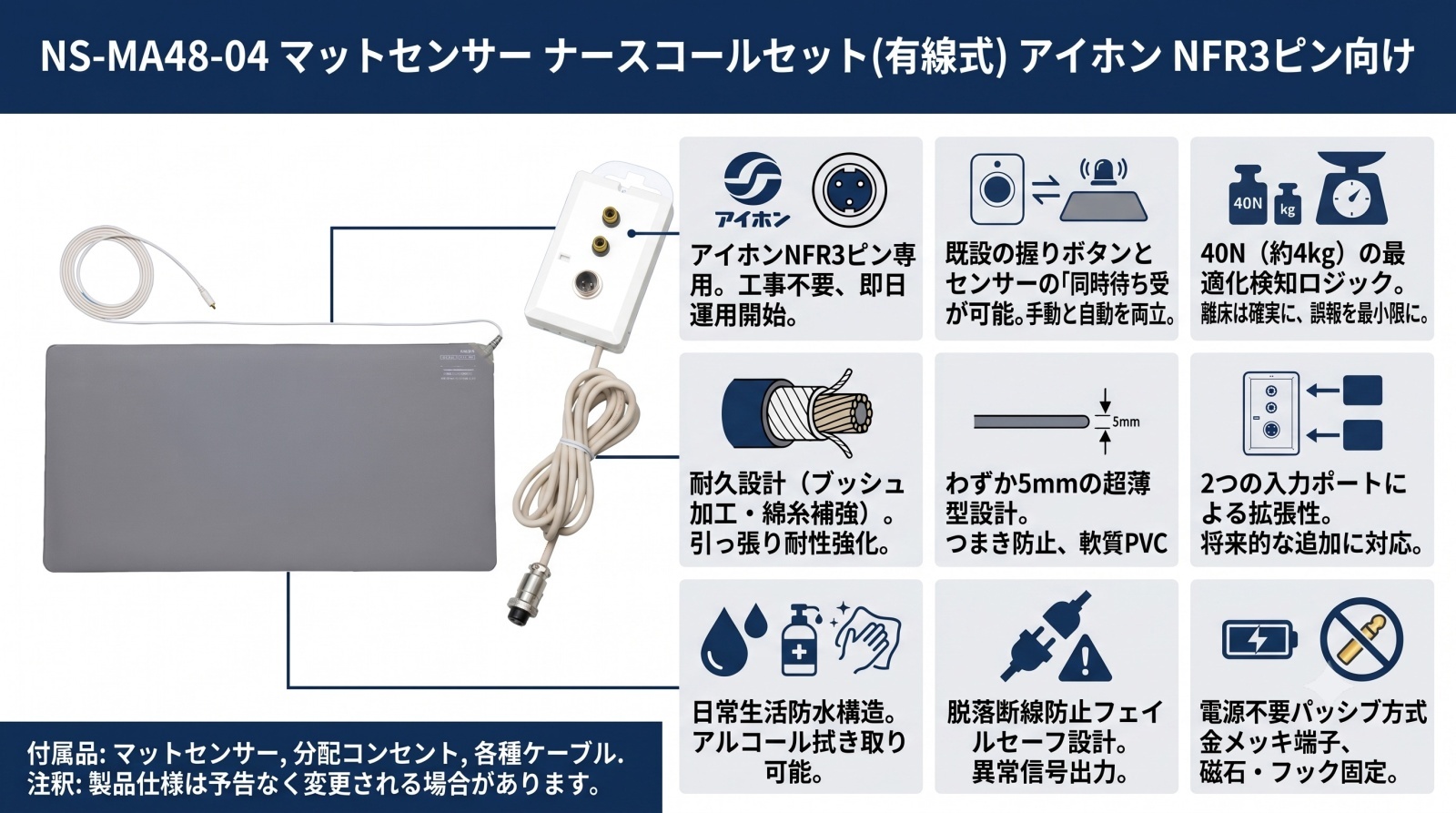

NS-MA48-04 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 夜間の独り歩き・徘徊が懸念される方の見守り
  • ベッドからの離床タイミングを把握したい現場
  • アイホン製NFR3ピンのナースコール導入施設
  • 既設の呼出ボタンも継続して使用したい環境

導入前に確認したいポイント

  • ナースコールのプラグが「3ピン」であるか確認
  • ナースコール親機側の設定変更の要否（ディレイ等）
  • マットの上に重い家具や車椅子を放置しない運用
  • 5年を目安とした消耗品としての更新計画

特長

アイホンNFR3ピン専用のオールインワンセット

本製品は、検知精度の高いマットセンサーと、専用の分配コンセント（BC-S(N3)）が同梱されています。アイホン製のNFXシリーズなど、NFR3ピン仕様のナースコールシステムであれば、専門的な工事不要で、届いたその日から運用を開始できます。

既設の握りボタンとセンサーの「同時待ち受け」が可能

付属の分配コンセントにより、壁のナースコール差込口を塞ぐことなく、患者様が手元で使う「呼出握りボタン」や「ハンド型子機」を同時に接続できます。センサーによる自動検知と、手動による呼び出しを両立させることが可能です。

40N（約4kg）の最適化された検知ロジック

センサー内部は「直径40mmの領域に約4kgf（40ニュートン）」の荷重がかかった際に反応するよう精密にチューニングされています。これにより、小柄な方の体重は確実に捉えつつ、軽量な落下物や布団の重みなどによる誤報を最小限に抑えます。

耐久性を追求した「ブッシュ加工」と「綿糸補強」

過酷な現場環境を想定し、リード線の引き出し部には断線を防ぐ特殊なブッシュ加工を採用。さらに、リード線内部には綿糸による補強を施すことで、引っ張りや引きちぎりに対する物理的な耐性を大幅に高めています。

つまずきを防止するわずか5mmの超薄型設計

マットの厚みはわずか5mm。床面との段差が極めて小さいため、患者様が足を引っ掛けて転倒するリスクを低減しています。軟質PVC素材の採用により床面との密着性も高く、ズレにくい設計です。

2つの入力ポートを備えた拡張性

分配コンセントにはセンサー入力ジャックが2つ搭載されています。将来的にベッドセンサーを追加したり、足元と出口の2箇所にマットを配置したりと、状況に合わせた柔軟なシステム構築が可能です。

衛生面に配慮した日常生活防水構造

センサー表面はアルコールや中性洗剤を用いた拭き取り清掃に対応しています。医療・介護現場において必須となる清潔な状態の維持が容易に行えます（※プラグ接続部は除きます）。

脱落断線防止のフェイルセーフ設計

ナースコールシステムがプラグ抜けを検知する機能に対応しており、万が一ケーブルが抜けた場合でも、異常を知らせる「脱落断線信号」を出力する安全設計となっています。

選定時に評価したい強み

  • 適合性： アイホン専用設計のため、変換アダプタ等の余計な部材が不要
  • 安全性： 断線や引きちぎりに強い補強リード線を採用した現場重視の設計
  • 利便性： 裏面の強力磁石により、鉄製ベッドフレーム等に簡単に固定可能
  • 信頼性： 金メッキ端子の採用により、湿気や経年劣化による接触不良を抑制

施工・設置ガイド

本製品は電源を必要としないパッシブセンサーです。設置時は以下の点に留意してください。

確認項目 この製品での考え方・注意点
設置位置 ベッドから第一歩が確実に踏まれる、フレームから数十cm離した位置が推奨されます。
配線処理 リード線が足元に絡まないよう、付属の分配コンセントをベッド柵などに磁石やフックで固定してください。
禁止事項 マットの折り曲げ・折りたたみは厳禁です。内部接点の破壊により故障の原因となります。
保守点検 週に1回程度、実際にマットを踏んでナースコールが作動するかテストを行ってください。

製品仕様

マットセンサー（MA-48）

項目 内容
外形サイズ W800 × H400 × D5 mm
有効検知部 W745 × H355 mm
重量 約1.1kg
材質 軟質PVC（グレー色）
出力方式 無電圧a接点（受圧連動）
接点容量 30V 100mA
感圧特性 40N / 40φ押圧
ケーブル 3m クリーム色、ピンプラグ付（高強度糸補強）
防水性能 日常生活防水型（プラグ部除く）
使用温度範囲 -10℃ 〜 +50℃

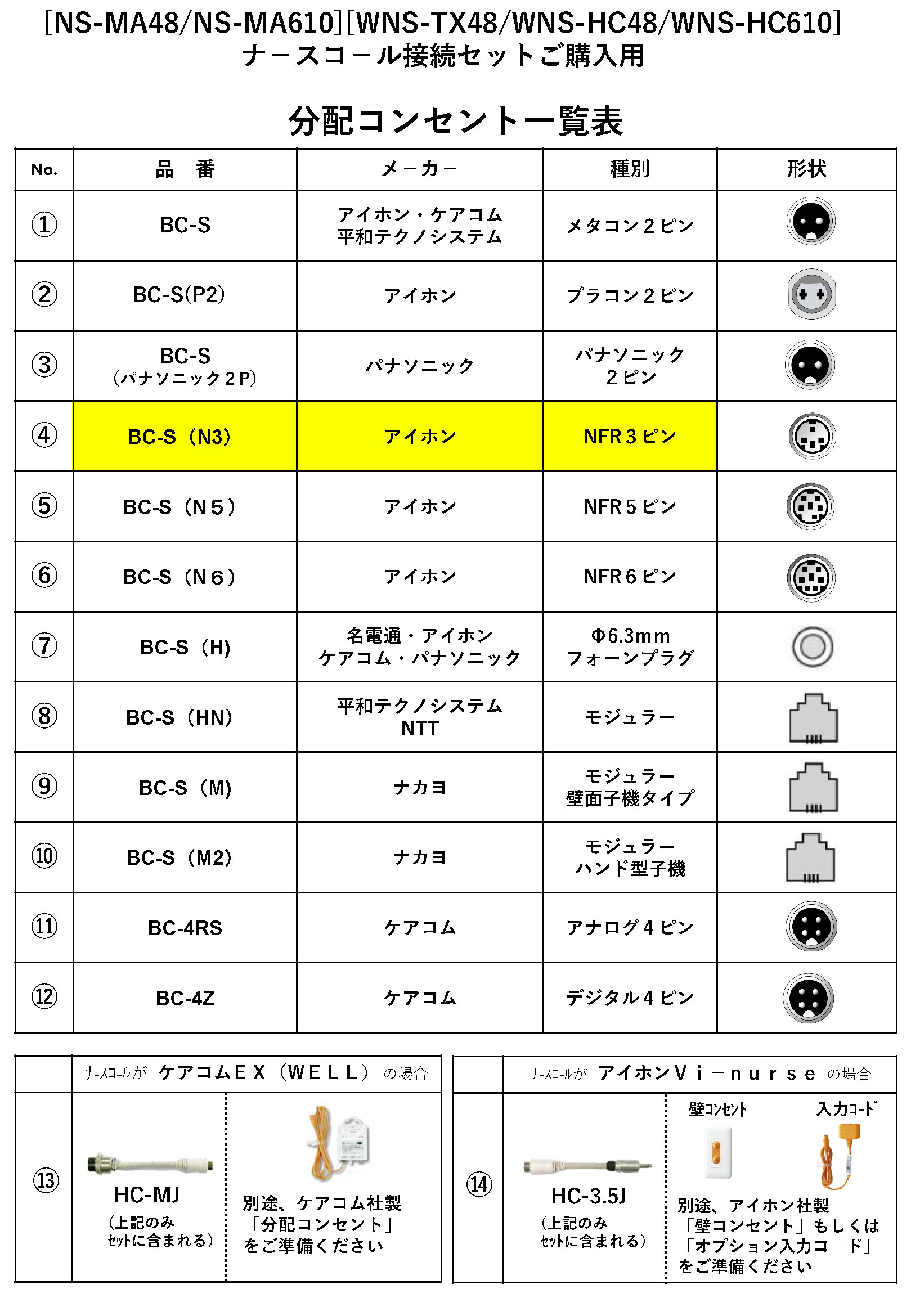

分配コンセント（BC-S(N3)）

項目 内容
対応システム アイホン製 NFR 3ピン専用
入力ジャック センサー用プラグ入力 × 2
子機用レセプタクル × 1
出力プラグ NFR 3ピンプラグ × 1（リード線 1.5m）
設置方法 裏面磁石、または取付フック
外形寸法 W40 × H142.5 × D25.5 mm
質量 約109g

FAQ

Q：届いてすぐに使用できますか？追加の工事は必要ですか？ A：はい、セット品ですので追加部材は不要です。壁のコンセントと子機の間に分配コンセントを割り込ませるだけで、すぐにご使用いただけます。
Q：アイホン製ならどのナースコールでも使えますか？ A：本製品は「NFR3ピン」専用です。アイホン製でも5ピンや6ピンのタイプには接続できません。導入前に必ず既設プラグのピン数をご確認ください。
Q：マットセンサーに電源（電池）は必要ですか？ A：不要です。踏んだ時の圧力でスイッチが閉じる物理的な仕組みのため、電池交換の手間もありません。
Q：今まで使っていた呼出ボタンは使えなくなりますか？ A：いいえ、継続して使用可能です。分配コンセントに既設の握りボタンを接続できるポートが備わっています。
Q：マットの上にラグやカバーを敷いても大丈夫ですか？ A：薄手のものであれば可能です。ただし、厚すぎると荷重が分散して検知感度が下がる可能性があるため、設置後に必ず動作テストを行ってください。
Q：センサーが汚れた場合、水洗いできますか？ A：マット表面は日常生活防水ですので、アルコール等での拭き取りが可能です。ただし、プラグ部分は防水ではないため、水に濡らさないようご注意ください。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：キャスターなどの「点荷重」は内部接点を損傷させる原因となります。極力、重い台車や車椅子が通過しない場所に設置してください。
Q：寿命はどのくらいですか？ A：メーカー推奨の交換目安は、納入後約5年です。踏まれる頻度や環境により異なりますが、消耗品として定期的な更新を推奨します。
Q：ナースコール親機から「脱落断線」エラーが出ます。 A：分配コンセントに既設の握りボタン（またはハンド子機）が正しく接続されているか確認してください。未接続の場合、システムが異常と判断して警告を出す仕様です。
Q：マットを折りたたんで収納してもいいですか？ A：厳禁です。折りたたむと内部の面状接点が破壊され、反応しなくなったり、常時発報状態になったりします。保管は平面状態を保ってください。
