WNS-200F-04 フック付受信機　ナ- スコ- ル接続セット アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [WNS-200F-04]

WNS-200F-04 フック付受信機　ナ- スコ- ル接続セット アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [WNS-200F-04]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) ナースコール接続機器 徘徊お知らせ アイホン NFR 3ピン対応

WNS-200F-04 フック付受信機 ナースコール接続セット

本製品は、既存のナースコールシステムを活かしながら、最新のワイヤレスセンサーをシームレスに統合できる接続セットです。「フック付受信機」と「分配コンセント」がセットになっており、配線トラブルの解消とスマートな見守り環境を同時に実現します。

  • 型番： WNS-200F-04

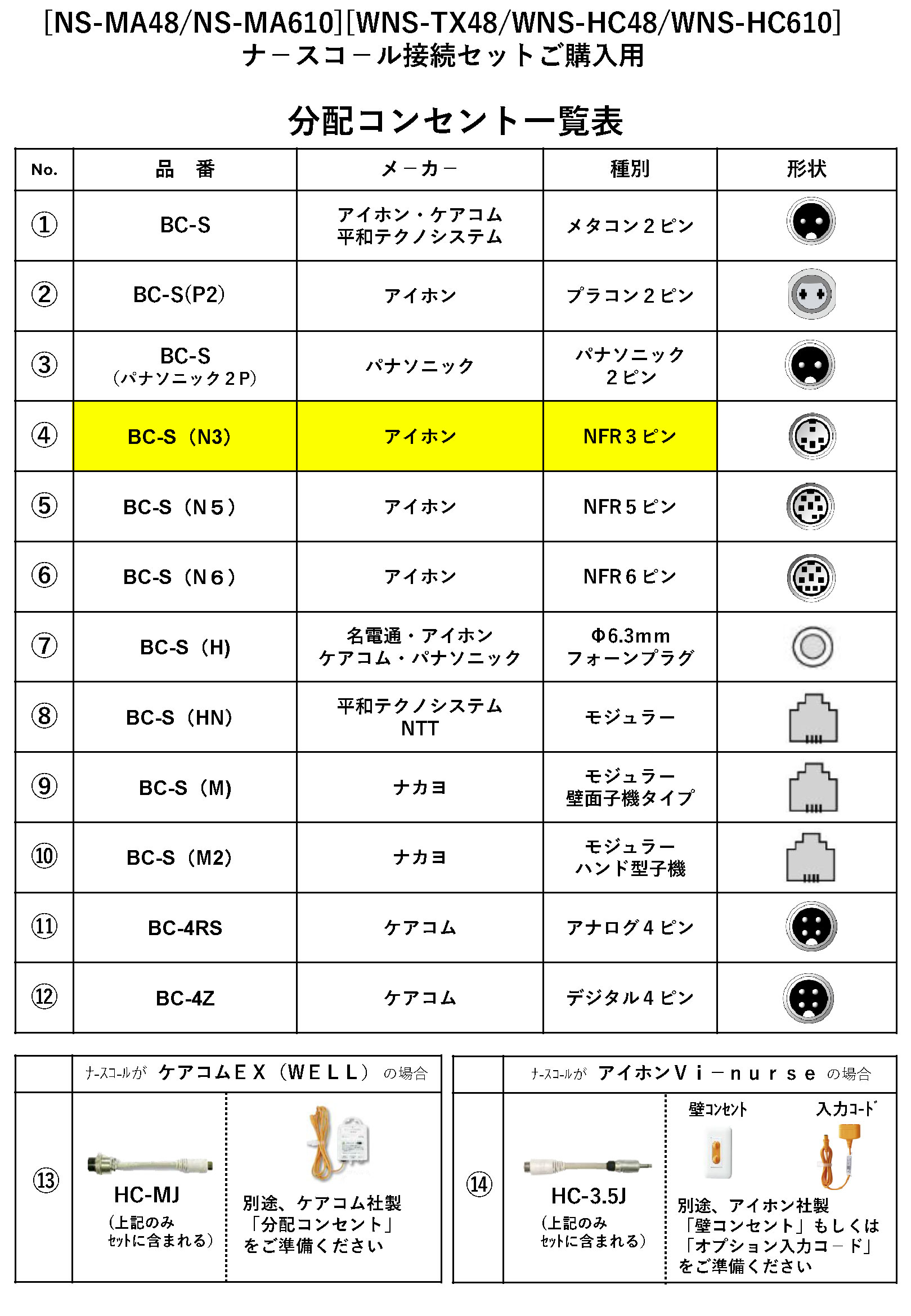

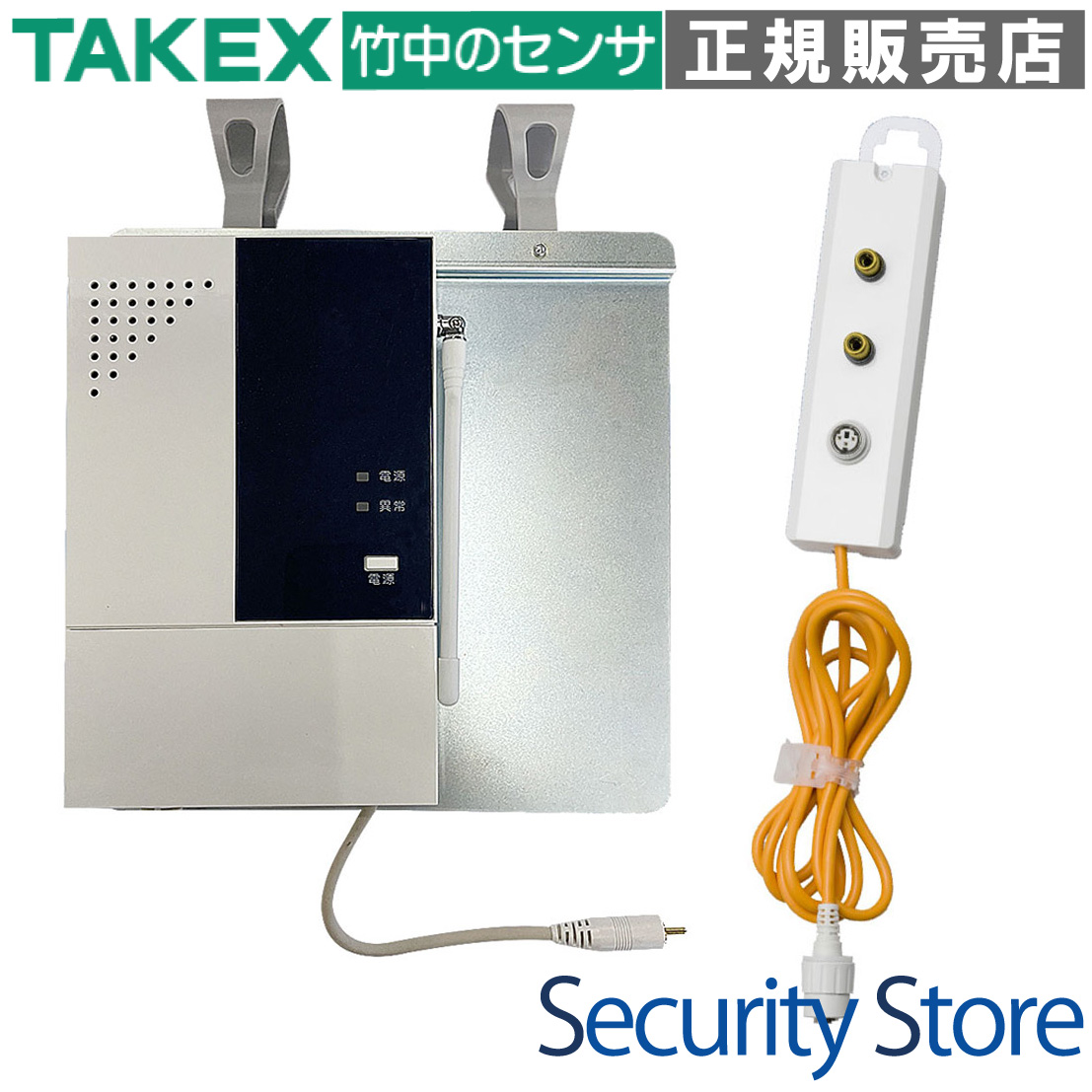

  • 構成品： フック付受信機(HCR-200F) ＋ 分配コンセント(BC-S(N3))
  • 対応規格： アイホン製 NFXシリーズ NFR 3ピン仕様
  • 無線登録数： 最大40台の送信機を登録可能
  • 設置方法： ベッド柵へのフック掛け / 壁面磁石固定（分配器）

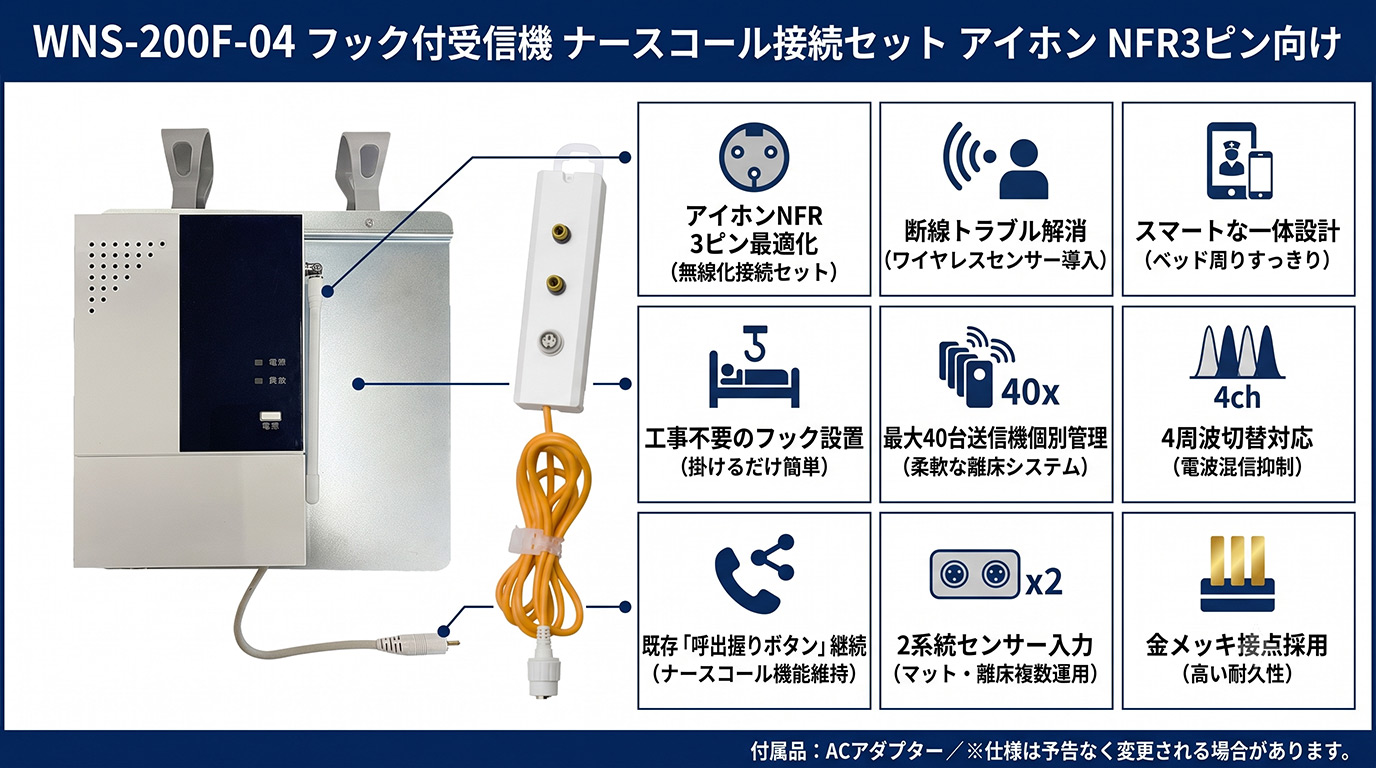

WNS-200F-04 フック付受信機の製品画像

資料ダウンロード

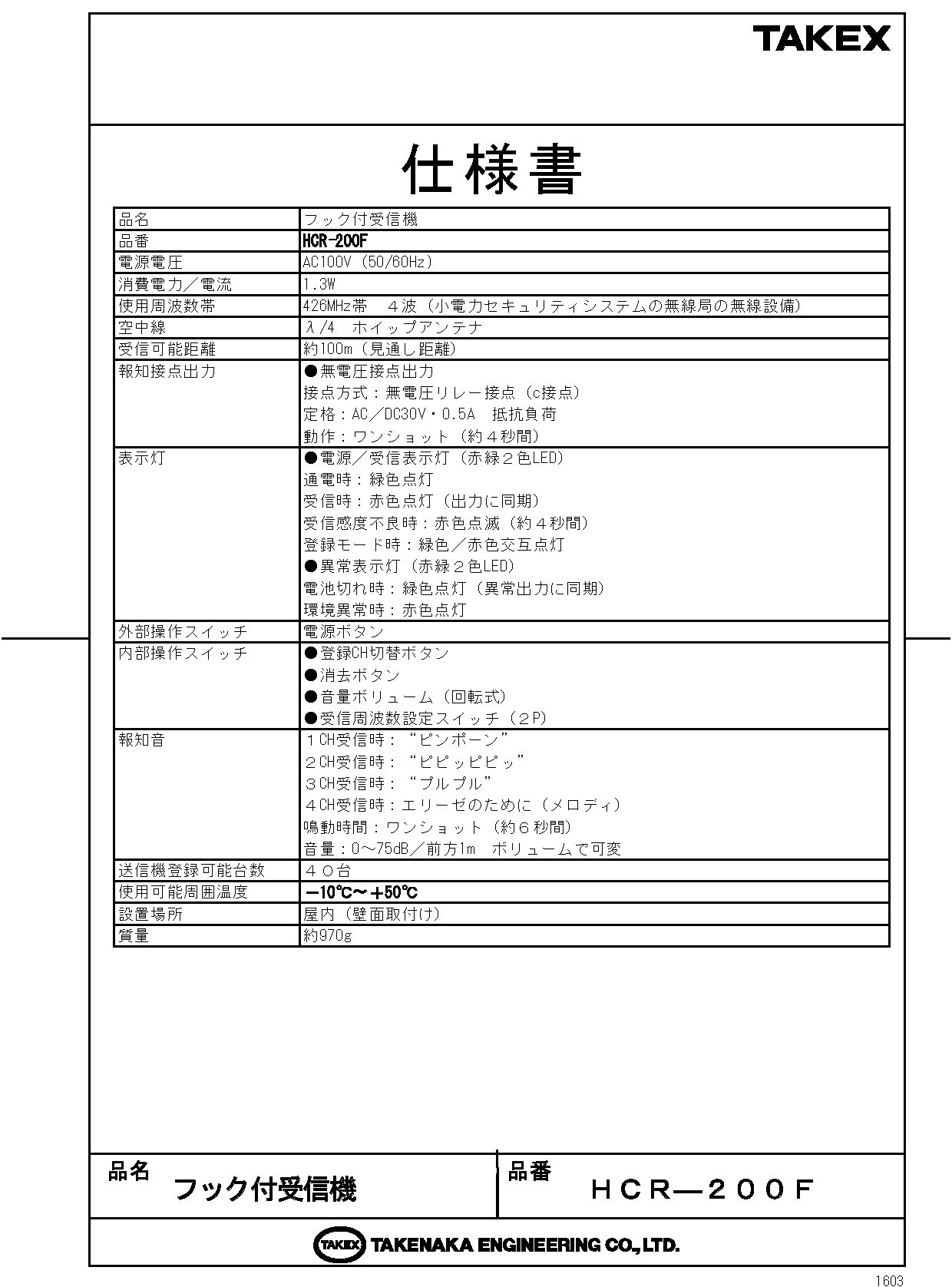

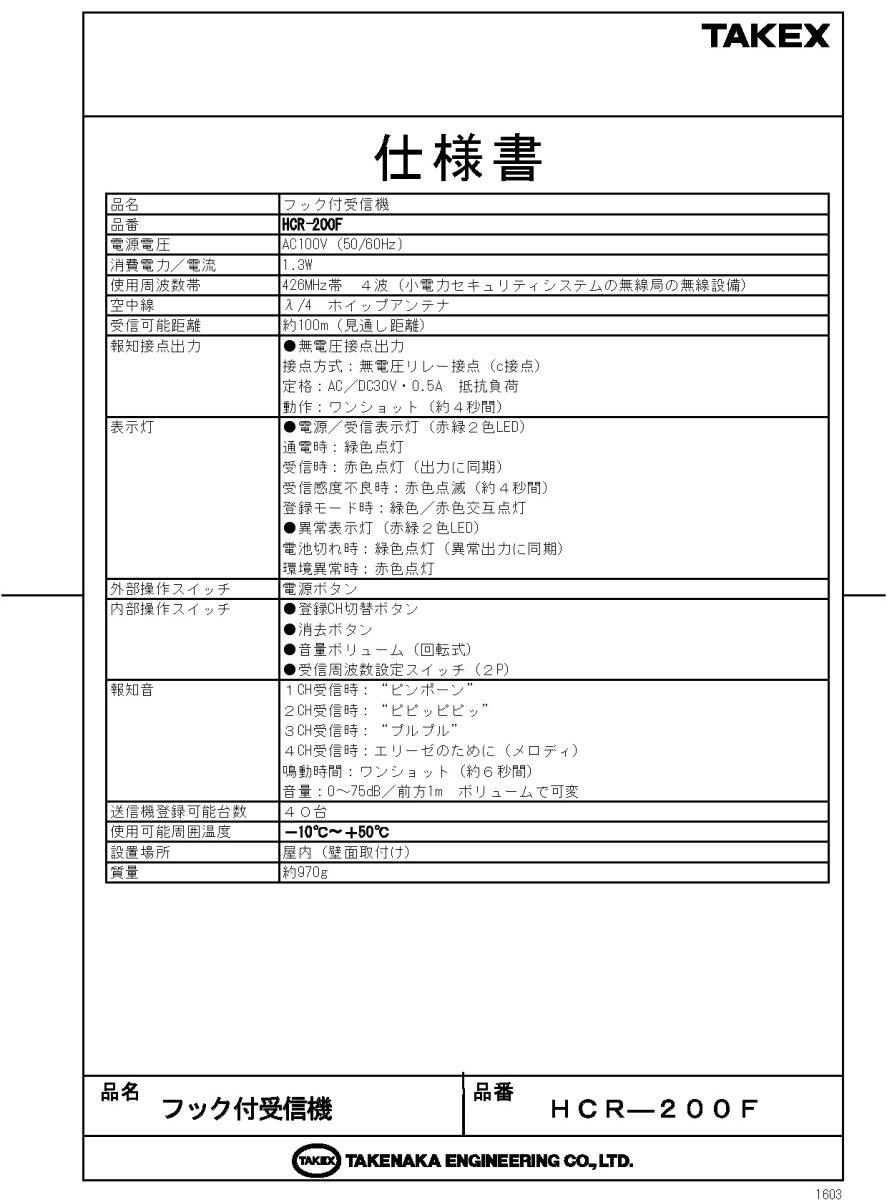

仕様書（PDF）

この製品が向いている用途

  • 介護施設での徘徊お知らせシステム構築
  • 既存のナースコール子機を活かしたセンサー増設
  • マットセンサーの有線配線による断線トラブルの解消
  • 複数のセンサーを統合した効率的な患者見守り

導入前に確認したいポイント

  • 施設のナースコールコンセントが「アイホン NFR 3ピン」であることを確認してください。
  • 受信機の設置場所付近にAC電源が必要な場合があります。
  • 既設の子機（握りボタン等）を必ず併用して接続してください（断線信号防止）。

特長

ナースコールへのワイヤレス統合

竹中エンジニアリング製の多様なワイヤレス送信機を、既存のナースコールシステムに簡単に取り込むことができます。マットセンサーや人感センサーなどの信号をナースコール子機と同様に扱えるようになります。

分配コンセントとの一体運用

フック付受信機のパネル上に分配コンセントを一体化させることができます。これにより、受信機と分配器がバラバラにならず、ベッド周りをすっきりと整理することが可能です。

断線トラブルの根本解決

センサーから受信機までをワイヤレス化することで、従来のマットセンサーなどで頻発していた「配線の踏みつけによる断線」や「引っ掛かりによる故障」を未然に防ぎます。

4周波切替対応による高い信頼性

送信機を多数設置する現場でも、電波の混信を軽減できる4周波切替機能を搭載。安定した信号伝達を維持し、報知の信頼性を高めています。

見通し100mの広範囲受信

小電力型ワイヤレスシステムの採用により、見通し距離で約100mの電波到達を実現。壁を隔てた隣の部屋や廊下からの信号も安定してキャッチします。

最大40台の送信機登録

1台の受信機に対して、最大40台までの送信機を登録・運用することが可能です。複数のベッドや個室をカバーする柔軟なシステム設計をサポートします。

工事不要の簡単設置

本体にフックを備えており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。大がかりな壁面施工が不要なため、導入したその日から運用を開始できます。

既設ナースコール子機との併用

分配コンセント「BC-S(N3)」を介することで、既存の呼出握りボタンやハンド型子機と、後付けのワイヤレスセンサーを同時に接続・使用できます。

2系統のセンサー入力に対応

分配器にはセンサー用のプラグ入力ジャックを2つ備えており、最大2種類のセンサー（例：マットセンサーと離床センサー）を組み合わせて1つのナースコール端子で運用できます。

強力な設置サポート機能

分配コンセントの裏面には磁石とフックが備わっており、ベッドの鉄製フレームへの吸着や、周辺什器への引っ掛け固定が可能です。現場の状況に合わせた柔軟な設置が行えます。

医療現場に適した耐久設計

センサーを接続する内部メカ部分には金メッキを採用。長期間の使用における端子の腐食を抑制し、医療・介護の現場で求められる高い耐久性を確保しています。

選定時に評価したい強み

  • ワンパッケージ化： 受信機と分配器がセットのため、選定ミスを防ぎ導入がスムーズです。
  • メンテナンス性： 無線化により断線リスクが激減し、修理・交換の手間を大幅に削減できます。
  • 既存設備活用： 既設のナースコール設備をそのまま利用できるため、リニューアルコストを抑えられます。
  • 運用の柔軟性： 40台までの登録機能により、将来的なセンサー増設にも余裕を持って対応可能です。

施工・設置ガイド

本製品は「プラグ・アンド・プレイ」に近い感覚で設置可能ですが、以下の手順と注意点を必ず守ってください。

確認項目 この製品での考え方
プラグ形状 アイホン製のNFR 3ピン専用です。2ピンや5ピン等には適合しません。
脱落断線信号 握り押しボタン等を接続しないと、ナースコール側で断線異常と判定される場合があります。必ず子機と併用してください。
電波環境 金属製の仕切りや厚いコンクリート壁がある場合、通信距離が短くなることがあります。設置前にテストを推奨します。

製品仕様

項目 内容
セット名称 フック付受信機 ナースコール接続セット
構成型番 受信機：HCR-200F / 分配コンセント：BC-S(N3)
対応ナースコール アイホン製 NFXシリーズ NFR 3ピン専用
受信機 登録台数 最大40台
無線周波数 4周波切替対応型（小電力無線）
電波到達距離 見通し約100m
分配器 入力端子 ・センサー用プラグ入力ジャック × 2
・ナースコール子機用 NFR3ピンレセプタクル × 1
分配器 出力端子 NFR3ピンプラグ × 1
リード線長さ 1.5m
分配器 外形寸法 W40 × H142.5 × D25.5 mm （突起部分を除く）
質量 約109g（分配コンセント部）
使用温度範囲 -10℃ 〜 +50℃
設置場所 屋内専用

FAQ

Q：受信距離はどのくらいですか？ A：周囲に遮蔽物がない見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリート等）や周囲の電波環境により短くなることがあります。
Q：アイホン以外のナースコールメーカーでも使えますか？ A：本製品（WNS-200F-04）はアイホンNFR 3ピン専用です。他のメーカーやピン数が異なる場合は、対応する別の型番を選択してください。
Q：既存の呼び出しボタン（握りボタン）は使えますか？ A：はい、分配コンセントに接続口がありますので、これまで通り併用してお使いいただけます。
Q：送信機は何台まで登録できますか？ A：最大40台までの送信機を1台の受信機に登録して運用することが可能です。
Q：配線工事は必要ですか？ A：いいえ、既存のナースコールコンセントにプラグを差し込むだけですので、特別な配線工事は不要です。
Q：受信機はどのように設置すればいいですか？ A：本体裏面にフックが付いていますので、ベッド柵やヘッドボードに簡単に掛けて設置できます。
Q：無線だと混信が心配ですが大丈夫ですか？ A：4周波切替機能を搭載しており、送信機が多い場所でも混信のリスクを低減する設計になっています。
Q：センサーの接続口は何個ありますか？ A：分配器部分に2つの入力ジャックがあり、最大2台のセンサーを同時に接続できます。
Q：受信機単体で音は鳴りますか？ A：本製品はナースコール接続専用です。信号をナースコールシステムへ転送し、ナースステーション側の親機で報知させる仕組みです。
Q：分配器を外して使うことはできますか？ A：構造上は可能ですが、ナースコール子機を接続しない状態にすると「脱落断線信号」が出てしまい、ナースコール側で異常と検知される可能性があるため推奨しません。
