NS-MA610-04 マットセンサー ナースコールセット(有線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [NS-MA610-04]

NS-MA610-04 マットセンサー ナースコールセット(有線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [NS-MA610-04]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 徘徊お知らせ機器 アイホンNFR3ピン対応 ナースコール連動 有線式

マットセンサー ナースコールセット NS-MA610-04

病院や介護施設のナースコールに直接連動。ベッドからの離床を確実に検知し、転倒リスクを未然に防ぐ高耐久マットセンサーセットです。

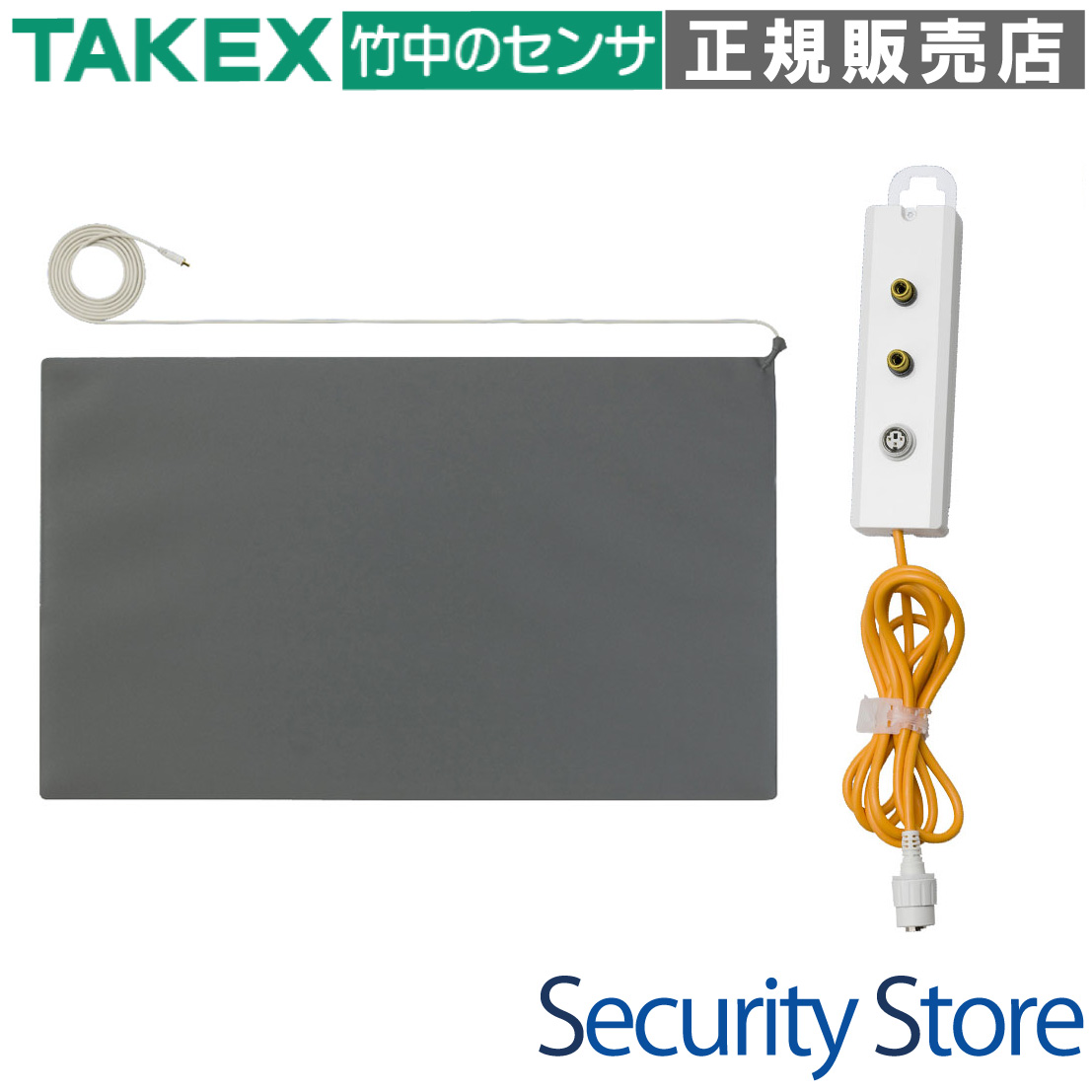

本製品は、高性能マットセンサー「MA-610」と、アイホン製ナースコール（NFR3ピン仕様）に対応した分配コンセント「BC-S(N3)」をパッケージ化したセット商品です。導入後、既存のナースコール子機と併用しながら、即座に見守り環境を構築できます。

  • 型番： NS-MA610-04
  • 対応システム： アイホン NFXシリーズ (NFR 3ピン)
  • センサーサイズ： W1,000 × H600 × D5 mm
  • 検知方式： 面状接点による荷重検知 (40N以上)
  • 設置方法： 床面敷設（ベッドサイド・出入口）
  • 主な特長： 高耐久設計、断線防止ブッシュ、リバーシブル仕様

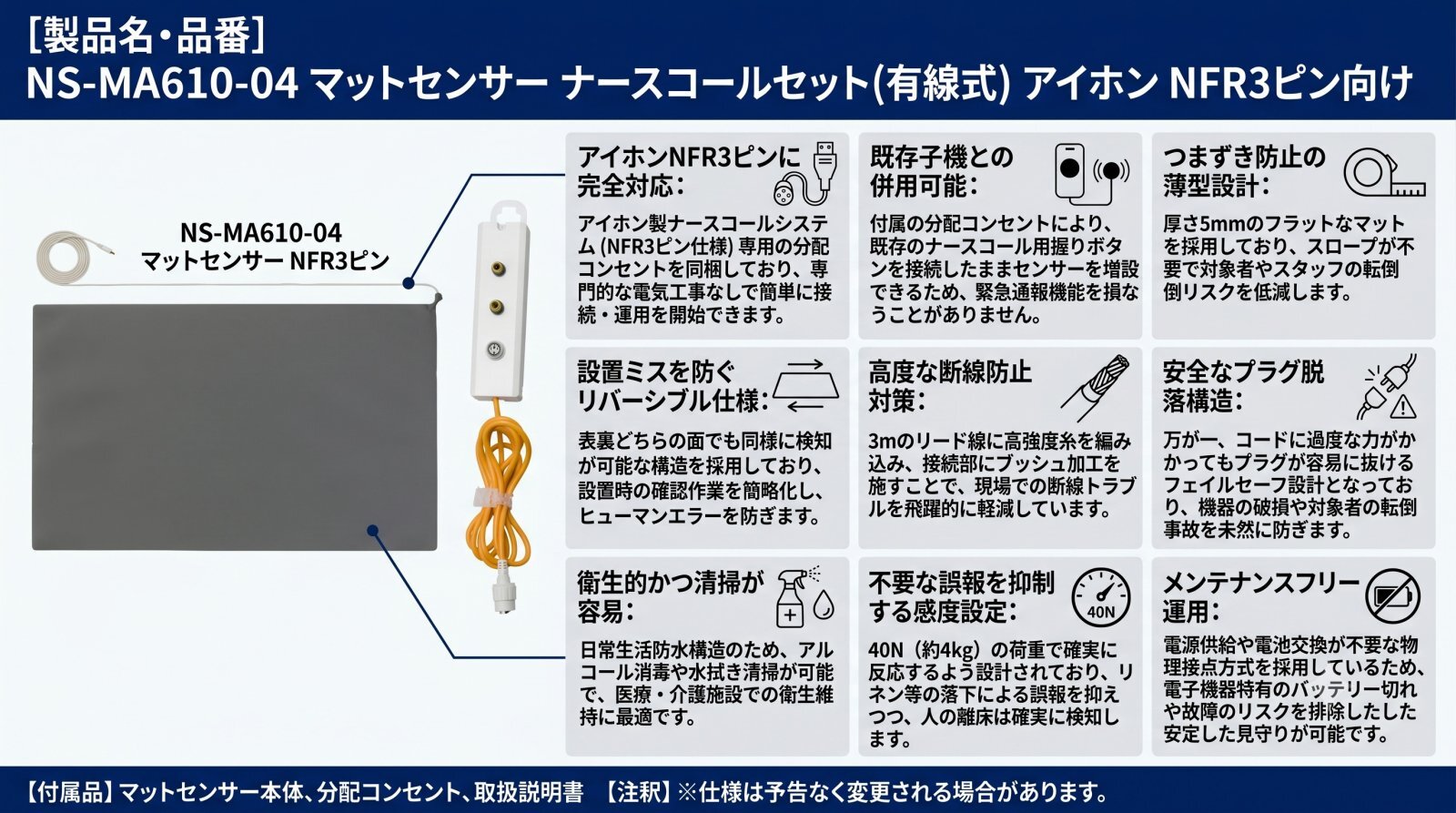

NS-MA610-04 マットセンサー ナースコールセット 外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床検知
  • 深夜帯の無断外出・徘徊の早期発見
  • ベッドからの転落・転倒事故の防止
  • 既存のナースコールを活かした増設

導入前に確認したいポイント

  • ナースコールが「アイホンNFR3ピン」か
  • 設置場所の床面に5mmの段差が許容できるか
  • マットを折り曲げて保管する予定はないか
  • 車椅子やベッドが頻繁に通過する場所ではないか

特長

1. アイホンNFR3ピン仕様に完全適合

アイホン製のナースコールシステム（NFXシリーズ等）で使用されているNFR3ピンコネクタにそのまま接続可能です。専用の分配コンセントが付属しているため、電気工事の専門知識がなくても、プラグを差し込むだけで簡単に設置・運用を開始できます。

2. 既設ナースコール子機との同時併用が可能

付属の分配コンセント「BC-S(N3)」を使用することで、壁面のナースコール端子を塞ぐことなく、既存の「呼出握りボタン」や「ハンド型子機」を同時に接続できます。緊急時の手動呼び出し機能を維持したまま、自動検知センサーを追加できる合理的な設計です。

3. つまずきを防止する「厚み5mm」の超薄型設計

マットの厚みをわずか5mmに抑えることで、対象者や介助スタッフのつまずき事故を最小限に抑えています。スロープを必要としない薄さでありながら、内部には確実な検知を可能にする面状接点が組み込まれています。

4. 設置ミスを防ぐ完全リバーシブル仕様

表裏どちらの面を使用しても同様に検知が可能なリバーシブル設計を採用しています。現場での慌ただしい設置作業においても、表裏の確認ミスによる動作不良を構造的に排除。軟質PVC素材により、あらゆる床材に馴染みやすくなっています。

5. 徹底した断線防止テクノロジー

故障の主因となるケーブル断線に対し、3mのリード線内部に高強度糸を編み込み、抗張力を飛躍的に向上させています。また、マット本体との結合部にはブッシュ加工を施し、折り曲げストレスによる破断を強力に防止します。

6. 安全性を考慮したプラグ脱落構造

リード線と一体成形されたピンプラグは、強い張力がかかった際にあえて「抜ける」ように設計されています。スタッフが足を引っ掛けた際に、機器の破損や対象者の転倒を引き起こす前にプラグが外れることで、重大な事故を未然に防ぎます。

7. 日常生活防水で衛生的な運用

センサー本体は日常生活防水構造となっており、アルコール消毒や中性洗剤による清掃が可能です。感染症対策が重要視される医療・介護現場において、常に清潔な状態を維持しながら長期にわたってご使用いただけます。

8. 誤報を抑制する感度チューニング

検知荷重は40N（約4kg）以上に設定されています。これは人間の足による踏み込みには即座に反応する一方で、枕やリネン類、軽量な小物の落下による不要な誤報を抑制するための最適なバランスとなっています。

選定時に評価したい強み

  • 即時導入性： 分配コンセント同梱で、届いたその日から運用可能。
  • 高い耐久性： リード線内の綿糸補強と金メッキ接点による長寿命設計。
  • 施工不要： 磁石・フック付きの分配コンセントでベッドサイドへの固定も容易。
  • リスク管理： プラグ脱落構造による人身事故防止フェイルセーフを搭載。

施工・設置ガイド

本製品の性能を最大限に発揮し、故障を防ぐための設置ルールです。

設置・運用項目 注意点と推奨事項
設置場所 ベッドサイド（足が最初に着く位置）または部屋の出入り口。
折り曲げ厳禁 絶対に丸めたり折り曲げたりしないでください。内部接点が破損し、常時発報の原因となります。
荷重制限 車椅子、ベッドの車輪、キャスター付き台車等の通過は避けてください。内部電極を破壊します。
接続確認 分配コンセントには必ず「呼出握りボタン」を接続してください。未接続だと脱落断線アラームが鳴る場合があります。

製品仕様

マットセンサー本体 (MA-610)

項目 内容
サイズ H600 × W1,000 × D5 mm
有効検知部 H545 × W955 mm（外周約20〜27mmは不感帯）
材質 軟質PVC（グレー色）
質量 約2.2kg (MA-610単体仕様値は約3.2kg表記の場合あり)
出力方式 無電圧a接点（受圧連動）
感圧 / 検知荷重 40N / 40φ押圧（約4kgの荷重で動作）
接点容量 30V・100mA（微弱信号専用）
ケーブル 3m クリーム色（高強度糸組み込み・ピンプラグ付）
防水性能 日常生活防水型（プラグ部除く）
使用周囲温度 -10℃ 〜 +50℃

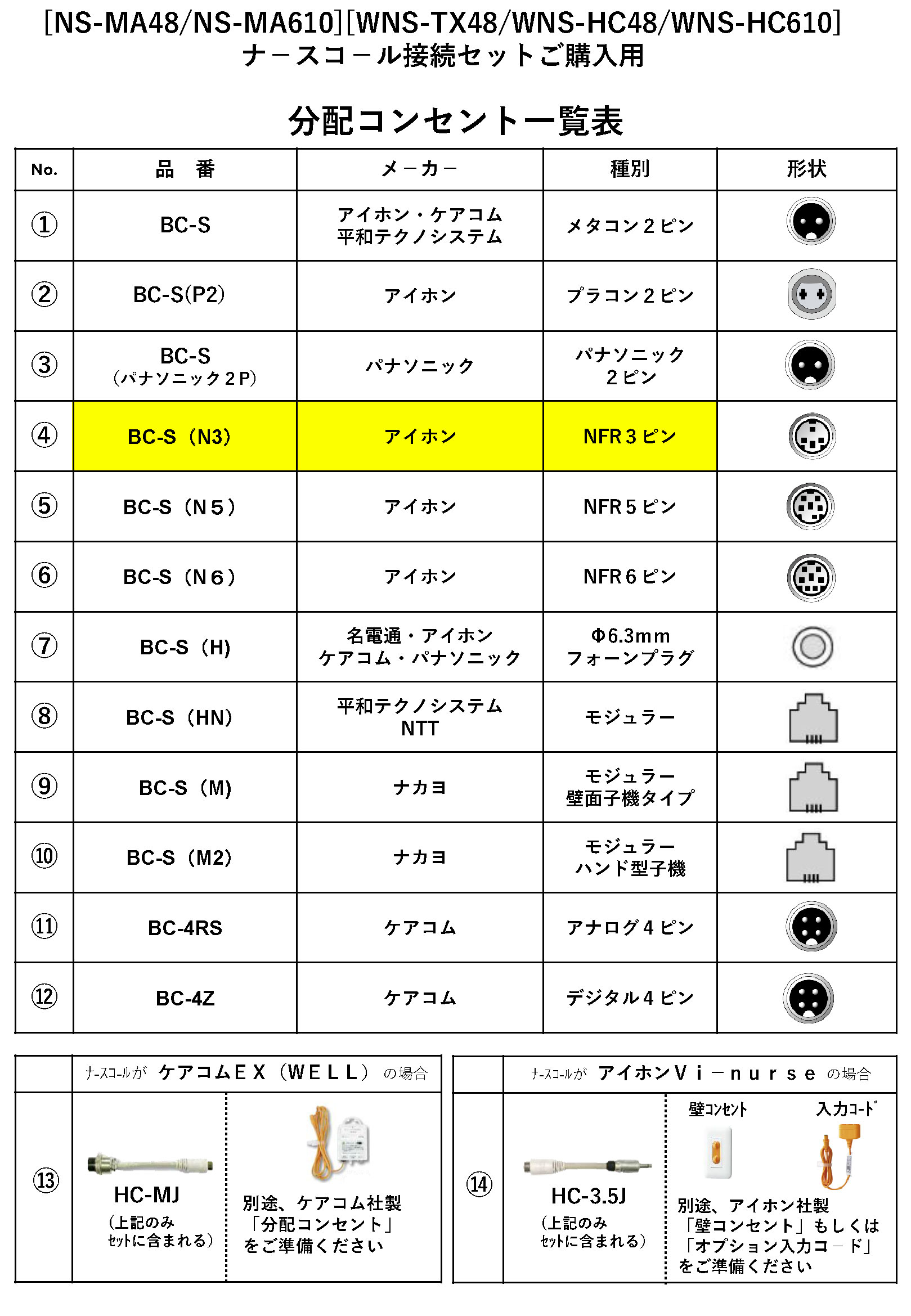

分配コンセント (BC-S(N3))

項目 内容
品番 BC-S(N3)
対応ナースコール アイホン製 NFXシリーズ NFR 3ピン専用
入力端子 センサー用プラグ入力ジャック × 2
ナースコール子機用 NFR3ピンレセプタクル × 1
出力リード線 1.5m（NFR3ピンプラグ付）
固定方法 裏面磁石、または取付用フック
外形寸法 W40 × H142.5 × D25.5 mm

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：いいえ、本セットは「アイホン製 NFR3ピン」仕様専用です。ご購入前に必ず施設のナースコール端子の形状とピン数をご確認ください。
Q：マットを掃除する際に水拭きしても大丈夫ですか？ A：はい、日常生活防水構造ですので、水拭きやアルコール消毒が可能です。ただし、プラグ部分は防水ではありませんので、水がかからないようご注意ください。
Q：誰も乗っていないのにナースコールが鳴り続けます。 A：マットを過去に折り曲げたり、重い家具を置いたりしていませんか？内部接点がショートしている可能性があります。また、分配コンセントから握りボタンが抜けていないかも確認してください。
Q：マットの上にラグや別のフロアマットを敷いても反応しますか？ A：はい、40N（約4kg）以上の荷重が伝われば検知可能です。保護のために上から薄手のマットを敷く運用も推奨されています。
Q：電池交換は必要ですか？ A：いいえ、本製品は機械的な接点スイッチを利用しているため、電池や電源供給は不要です。
Q：マットの寿命はどのくらいですか？ A：メーカーの推奨交換目安は「納入後 5年」です。使用頻度や環境により劣化の進行は異なりますが、安全のため定期的なリプレイスを推奨します。
Q：設置の際、表裏の決まりはありますか？ A：リバーシブル設計のためどちらでも動作しますが、ロットNo.や注意書きが印字されている面を「表面（上）」として管理することを推奨します。
Q：ケーブルが断線した場合、修理は可能ですか？ A：マットとケーブルは一体成形による防水・補強構造のため、基本的には修理不可となります。安全上の観点からも新品への交換をお勧めします。
Q：センサーを2枚同時に使いたいのですが可能ですか？ A：はい、付属の分配コンセントにはセンサー入力ジャックが2つ備わっているため、2枚のマットを接続して運用できます。
Q：車椅子でマットの上を通過しても大丈夫ですか？ A：車椅子の車輪やかかとの尖った靴など、局所的に強い圧力がかかる荷重は内部接点を破壊する恐れがあります。可能な限り通過しない動線へ設置してください。
