商品詳細

竹中エンジニアリング徘徊お知らせ機器ナースコール連動無線式センサーアイホンNFR3ピン対応

WNS-HC48-04 マットセンサーナースコールセット(無線式) アイホン NFR3ピン向け

本製品は、マットセンサーによる検知信号を無線で受信機へ飛ばし、既設のナースコールシステムへ報知する「離床・徘徊防止」のためのフルセットです。配線不要なワイヤレス設計により、施工の手間を省きながら足元の安全性を確保。分配コンセントを同梱しているため、既設の呼び出しボタンを活かしたままスムーズに導入いただけます。

型番： WNS-HC48-04

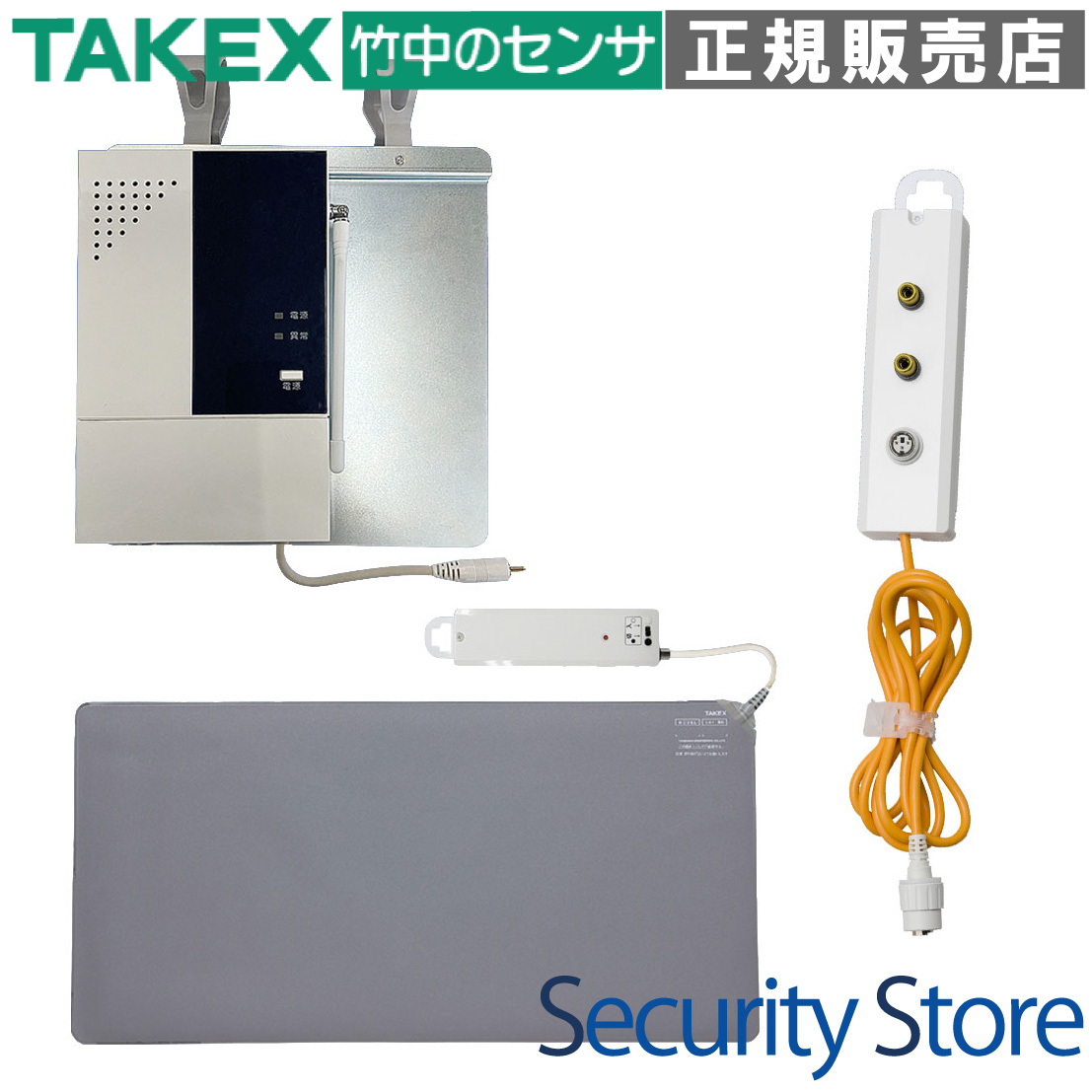

構成品： マットセンサー(MA-48)、ジャック付送信機(HC-116)、フック付受信機(HCR-200F)、分配コンセント(BC-S(N3))
通信距離： 見通し約100m（小電力型ワイヤレス）
対応システム： アイホン NFXシリーズ NFR 3ピン仕様
センサー特性： 日常生活防水仕様・高耐久設計

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

病院や介護施設での離床検知
認知症患者の徘徊防止対策
夜間の転倒・転落リスクの軽減
配線による転倒を防ぎたい現場

導入前に確認したいポイント

壁側のナースコールコンセントが「NFR3ピン」であること
既設子機（握りボタン）のピン数の一致
送信機・受信機間の障害物の有無
マット設置場所の床面状態（平滑な場所を推奨）

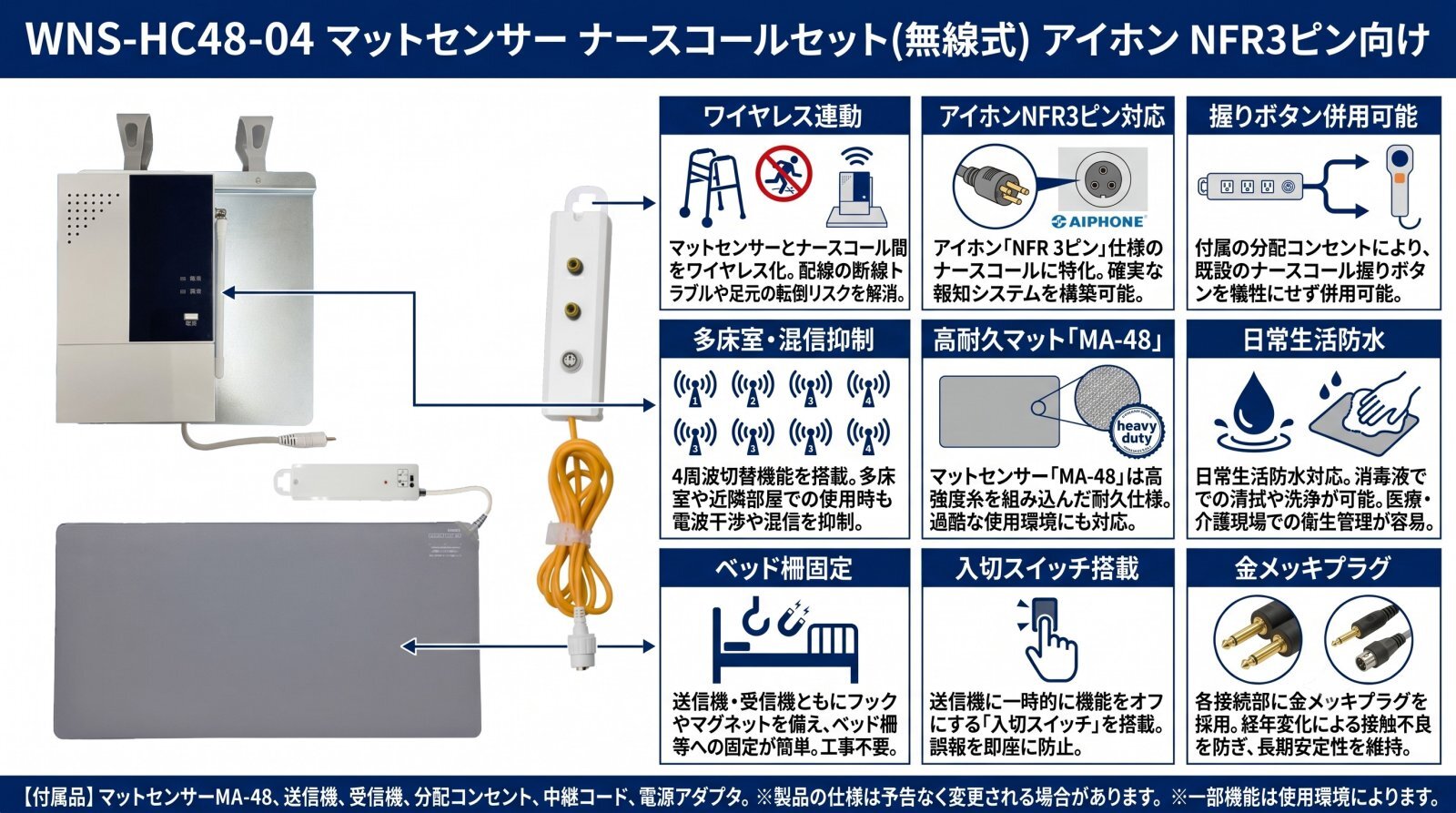

特長

無線化による「断線リスク」と「転倒事故」の解消

マットセンサーからナースコール接続部までを無線（ワイヤレス）化することで、従来の有線式で課題となっていたリード線の引きずりや、足の引っ掛かりによる転倒事故を防止します。断線による故障リスクも大幅に軽減され、メンテナンスコストの削減に寄与します。

4周波切替対応による高い通信信頼性

小電力型ワイヤレスの4周波切替機能を搭載。同一フロア内で多数のワイヤレスセンサーを設置する場合でも、電波の混信を最小限に抑え、確実な信号伝送を実現します。見通し約100mの広範囲通信が可能です。

既設ナースコール子機との「完全併用」が可能

同梱の分配コンセント「BC-S(N3)」を使用することで、既設の呼出握りボタンやハンド型子機と、本センサーシステムを同時にナースコールへ接続できます。患者の手元ボタンを犠牲にすることなく、見守り機能を後付け可能です。

過酷な現場に耐える「MA-48」マットセンサー

センサー本体は日常生活防水仕様となっており、消毒液での清拭や洗浄が可能です。リード線の引き出し部にはブッシュ加工を施し、内部には高強度糸を組み込むことで、強い引っ張りに対しても断線しにくい設計となっています。

最大40台の送信機を1台の受信機で管理

フック付受信機「HCR-200F」は、最大40台までの送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製の様々なワイヤレスセンサー（ベッドセンサー等）を組み合わせてナースコールシステムに取り込むことができます。

現場での利便性を追求した送信機・受信機の設計

送信機「HC-116」には便利な「入切スイッチ」を搭載し、使用しない時の電池消耗や誤動作を防げます。受信機はフック付きのためベッド柵やヘッドボードへ簡単に設置でき、裏面マグネットでの固定も可能です。

耐腐食性に優れた金メッキプラグの採用

マットセンサーのピンプラグおよび分配コンセントの接続部には金メッキを採用しています。湿気の多い環境や長期使用においても接触不良を起こしにくく、安定した導通状態を維持します。

設置・移動が容易なセパレート構造

マット、送信機、受信機、コンセントがそれぞれ独立・接続可能な構造となっており、患者のベッド移動や清掃時の取り外しがスムーズに行えます。特別な配線工事を必要とせず、導入したその日から運用を開始できます。

    選定時に評価したい強み
    安全性： 有線トラブルをゼロにする無線通信方式。
互換性： アイホンNFR3ピン仕様に最適化された専用設計。
運用性： 既設子機をそのまま使える分配コンセント同梱。
耐久性： 防水マット、高強度糸、金メッキ仕様の高品質パーツ。



施工・設置ガイド

本製品は「アイホン NFR 3ピン」専用です。導入前に必ず施設内のナースコールコンセントの形状を確認してください。また、受信機を設置する際は、ナースコール側から断線信号が出ないよう、必ず既設の握りボタンを分配コンセントに接続して運用してください。

確認項目	この製品での考え方
設置方法	工事不要。フック掛けまたはマグネット固定。
電波環境	4周波切替対応。最大40台までの送信機管理が可能。
清掃・消毒	マット部は日常生活防水。アルコール等による消毒が可能。
接続性	分配コンセントにより既設呼出ボタンとの共存が可能。

製品仕様

構成・項目	詳細内容
セット型番	WNS-HC48-04
マットセンサー(MA-48)	サイズ: 400×800mm / 3mコード / ピンプラグ付 / 日常生活防水
フック付受信機(HCR-200F)	4周波切替対応 / 登録台数: 最大40台 / 電波到達距離: 約100m
送信機(HC-116)	入切スイッチ付 / フック・裏面マグネット付 / ピンプラグ接続型

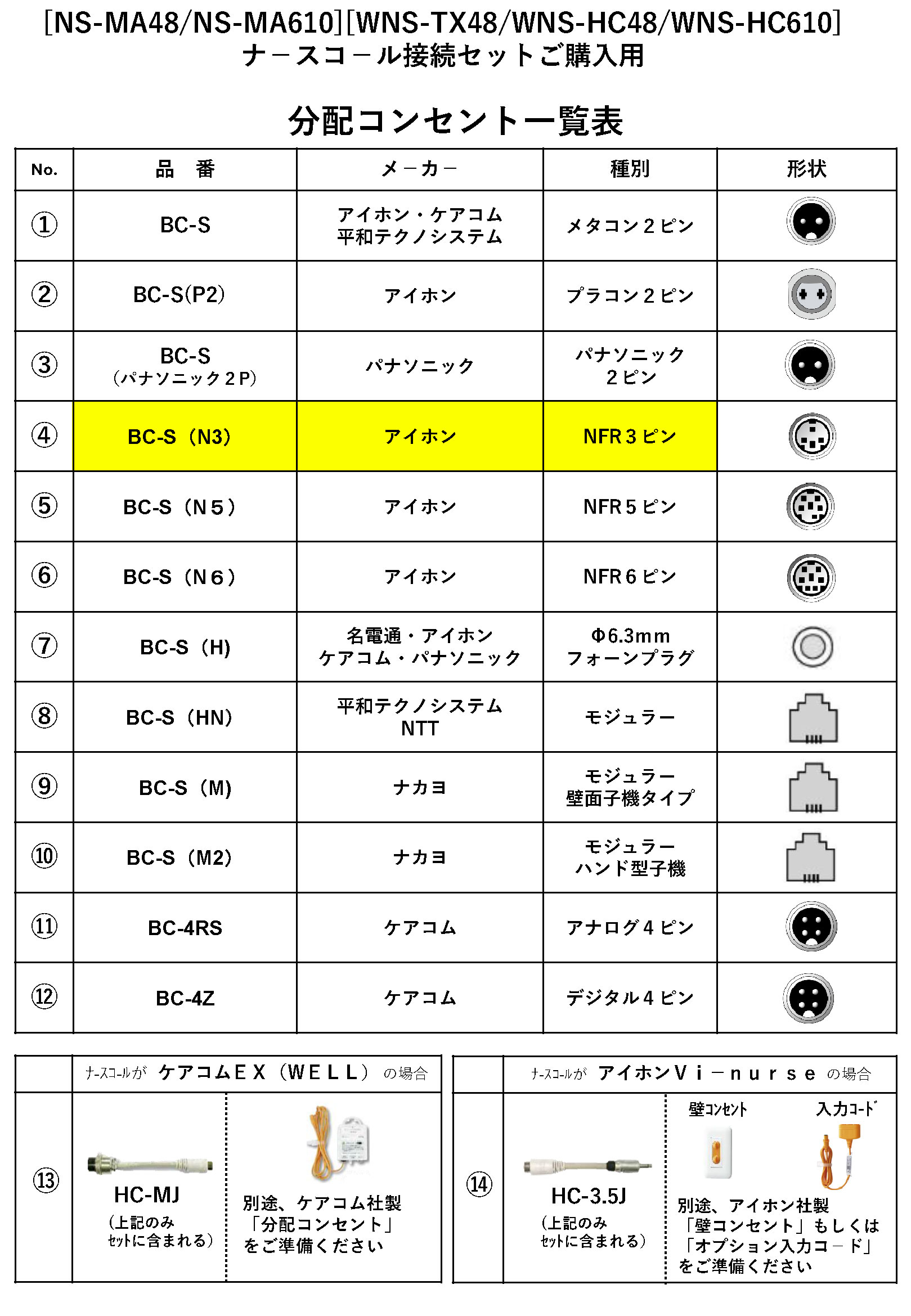

分配コンセント(BC-S(N3))	アイホンNFR 3ピン専用 / リード線1.5m / 本体磁石・フック付
対応ナースコール	アイホン NFXシリーズ NFR 3ピン仕様
使用温度範囲	-10℃ 〜 +50℃
質量	分配コンセント: 約109g / マットセンサー: 約1.2kg

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：見通し約100mです。ただし、鉄筋コンクリートの壁や金属製の障害物がある場合は距離が短くなることがあります。

Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液による拭き取りや、軽い水洗いが可能です。ただしピンプラグ部分は濡らさないでください。

Q：今使っているナースコールの握りボタンは使えなくなりますか？ A：いいえ、同梱の分配コンセントを使用することで、既設の握りボタンと本センサーを同時に使用可能です。

Q：電池交換の時期はどうやってわかりますか？ A：送信機の電池電圧が低下すると、受信機のランプや報知でお知らせする低電圧監視機能が備わっています。

Q：混信することはありますか？ A：4周波切替機能に対応しているため、隣接する部屋で同じシステムを使用しても、周波数を変えることで混信を回避できます。

Q：マットのサイズ違いはありますか？ A：本製品は400×800mmですが、シリーズ製品として600×1000mmの「MA-610」もラインアップされています。

Q：設置に資格や工事は必要ですか？ A：いいえ、コンセントの差し替えとフックによる設置のみですので、どなたでも簡単に導入いただけます。

Q：アイホンの何ピンでも使えますか？ A：本モデルは「NFR 3ピン」専用です。2ピン、5ピン、6ピン等には適合しませんので、事前にご確認ください。

Q：送信機を1台の受信機に何台まで登録できますか？ A：最大40台まで登録可能です。複数のマットや別種類のワイヤレスセンサーを統合できます。

Q：握りボタンを接続せずに使用できますか？ A：ナースコールシステムの仕様によりますが、多くの場合は「脱落断線信号」が出てしまうため、握りボタンを接続した状態での使用を推奨します。
