WNS-HC610-04 マットセンサー ナースコールセット(無線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-04]

WNS-HC610-04 マットセンサー ナースコールセット(無線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [WNS-HC610-04]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 徘徊お知らせ機器 ワイヤレスセンサー アイホンNFR3ピン対応 介護・報知

WNS-HC610-04 マットセンサー ナースコールセット(無線式) アイホン NFR3ピン向け

ベッドからの離床や部屋の出入りを検知し、ワイヤレスで既存のナースコールへ通知するセット製品です。アイホンNFR3ピン仕様に特化した中継器を同梱しており、配線の断線リスクを低減しながら、確実な見守り環境を構築できます。

  • 型番： WNS-HC610-04
  • 製品名： マットセンサー ナースコールセット(無線式)
  • 対応システム： アイホン製 NFXシリーズ NFR 3ピン専用
  • 通信方式： 小電力セキュリティ用無線（4周波切替対応）
  • 通信距離： 見通し約100m
  • セット内容： マットセンサー、送信機、受信機、分配コンセント

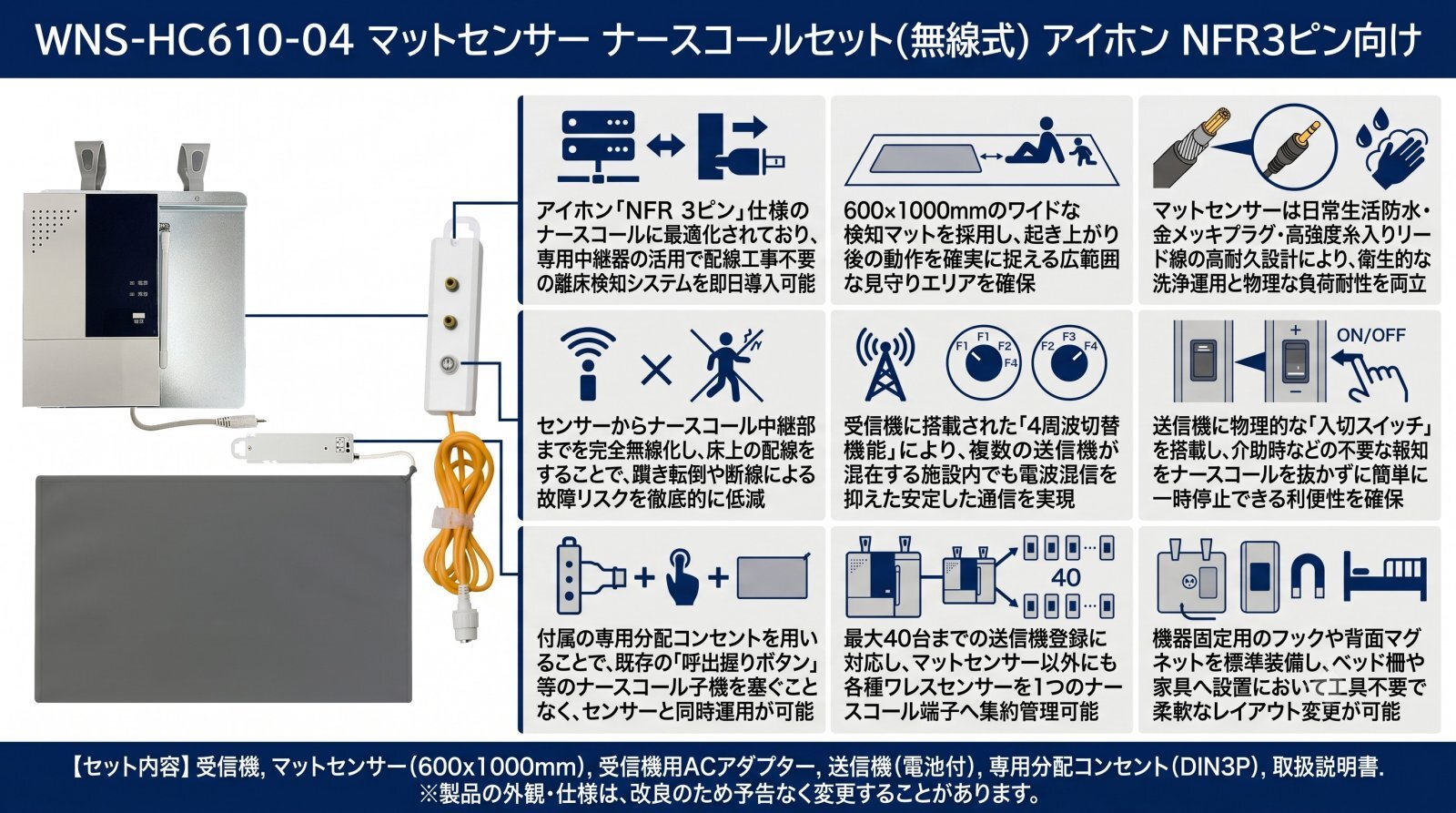

WNS-HC610-04 マットセンサー ナースコールセットの製品外観画像

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での徘徊防止対策
  • ベッドサイドからの転倒・転落の早期検知
  • 有線式センサーの配線トラブル（断線）の解消
  • ナースコール子機とセンサーの併用運用

導入前に確認したいポイント

  • 壁側のコンセントが「アイホンNFR3ピン」であること
  • 既設のナースコール子機（握りボタン等）があること
  • 受信機設置場所にAC100V電源が確保できること
  • 電波到達範囲（見通し100m）内での運用であること

特長

センサーとナースコールの無線化による安全性の向上

マットセンサーからナースコール中継部までを無線化することで、従来のような長い配線が不要になります。足元の配線による躓き防止や、車椅子・ベッド移動時のコード断線トラブルを劇的に減少させ、メンテナンス負荷を軽減します。

既存のナースコール子機を活かしたまま導入可能

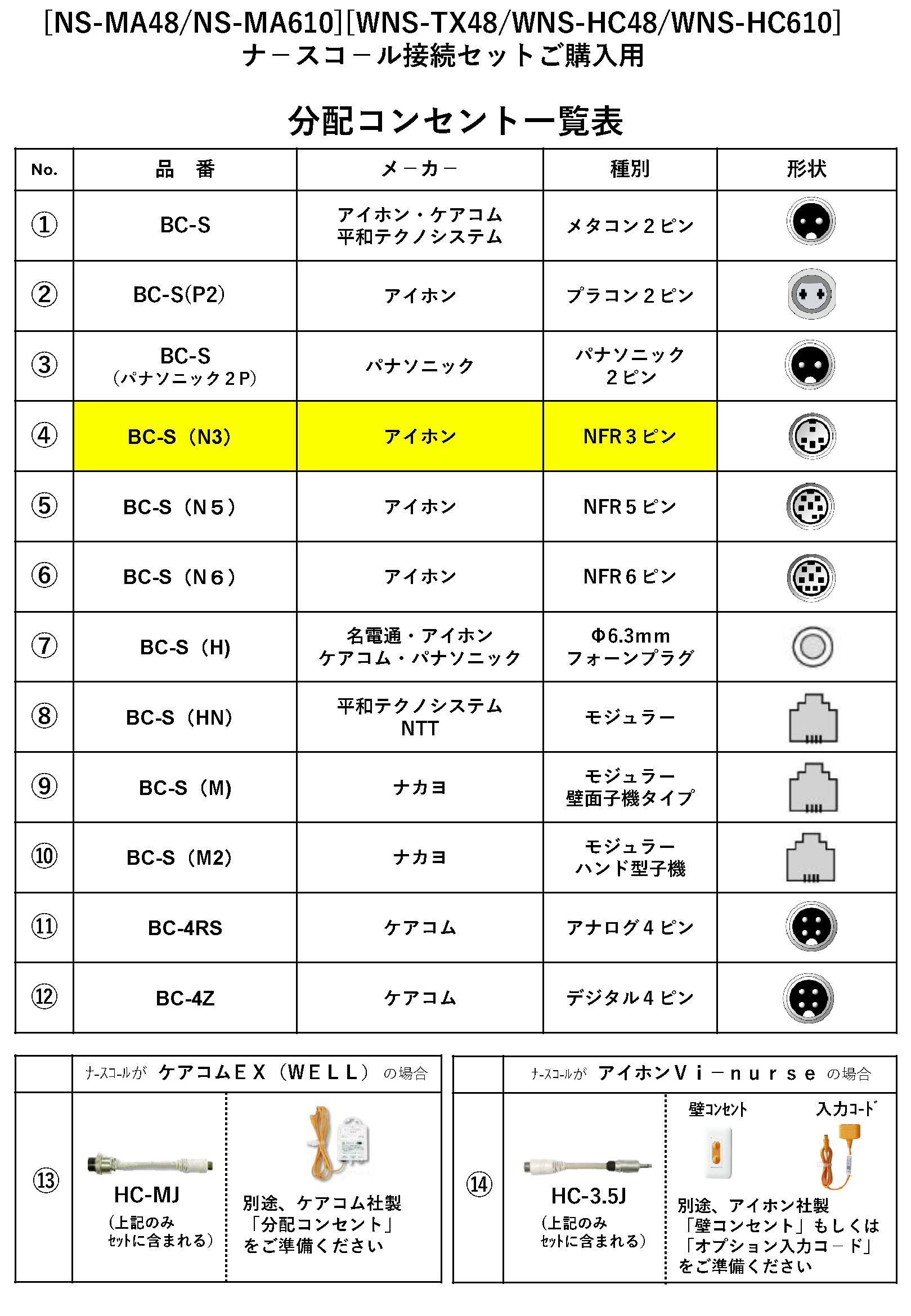

同梱の分配コンセント「BC-S(N3)」を使用することで、壁面のコンセントをセンサーが占有することはありません。患者様が手元で使う「呼出握りボタン」や「ハンド型子機」を同時に接続できるため、通常のナースコール運用を妨げずに見守り機能を付加できます。

600×1000mmのワイドな検知範囲

マットセンサー「MA-610」は、幅1,000mmのワイド設計を採用。ベッドサイドに敷くことで、起き上がり後の第一歩を確実に捕捉します。グレーカラーの落ち着いたデザインにより、どのような病室・居室の雰囲気にも自然にマッチします。

4周波切替機能による高度な混信対策

受信機（HCR-200F）には4周波切替機能を搭載。多数の送信機を同じ施設内で使用する場合でも、周波数を分散させることで電波の混信を軽減し、安定した報知動作を維持します。

日常生活防水仕様で清潔な運用

マットセンサーは日常生活防水仕様となっており、万が一の汚染時にも消毒や洗浄が可能です。金メッキ仕様のピンプラグを採用しているため、耐腐食性にも優れ、医療・介護現場での長期運用に耐える設計となっています。

最大40台の送信機を登録可能な拡張性

フック付受信機は、最大40台までの送信機を登録可能です。複数のセンサーを1箇所で集中管理することができ、将来的なセンサー増設や運用変更にも柔軟に対応できる余裕を持たせています。

高強度糸を組み込んだ断線に強い設計

マットセンサーのリード線引き出し部はブッシュ加工を施し、コード内部には高強度糸を2本組み込んでいます。強い引っ張りに対しても物理的な耐久性が高く、激しい現場環境でも安心して使用できます。

設置が容易な磁石・フック付き構造

受信機および送信機、分配コンセントにはフックや背面磁石が備わっています。ベッド柵やヘッドボード、スチール製の家具などに工具なしで簡単に固定でき、レイアウト変更にも即座に対応可能です。

選定時に評価したい強み

  • 施工不要： コンセントを差し替えるだけのプラグイン設置で即日運用開始。
  • 信頼の金メッキ： 腐食に強い金メッキプラグで接点不良を防止。
  • 断線信号対応： 脱落断線信号を出力するナースコールシステムの特性を考慮した分配設計。
  • 多目的設置： マットセンサーだけでなく、他のワイヤレスセンサーも最大40台まで統合可能。

施工・設置ガイド

本製品は「アイホン NFR 3ピン」仕様のナースコール専用セットです。壁側のコンセント形状を必ず事前にご確認ください。

工程 作業内容・注意点
1. 壁側接続 分配コンセントのプラグを壁のNFR3ピンコンセントに接続します。
2. 子機接続 これまで壁に接続していたナースコール子機を分配コンセントの差込口へ接続します。
3. 受信機設置 受信機をベッド柵等にフック掛けし、ACアダプタを接続します。
4. 動作確認 マットを踏んでナースコール親機が正しく呼び出されるか確認してください。

製品仕様

構成品1：マットセンサー (MA-610)

外形寸法W600 × H1,000 × D6 mm
コード長3m (ピンプラグ付)
材質表面・裏面：軟質PVC
防水性能日常生活防水仕様
特長高強度糸2本入り、金メッキプラグ

構成品2：フック付受信機 (HCR-200F)

電源電圧AC100V (50/60Hz) ACアダプタ付属
受信周波数小電力セキュリティ用無線設備 426MHz帯 (4周波切替)
到達距離約100m (見通し)
登録台数最大40台
設置場所屋内 (ベッド柵、ヘッドボード等にフック掛け)

構成品3：送信機 (HC-116)

電源リチウム電池 CR2 (付属)
入力端子ピンプラグ専用ジャック
スイッチ入切スイッチ付き
設置フック、裏面マグネット付き

構成品4：分配コンセント (BC-S(N3))

対応システムアイホン NFR 3ピン専用
入力端子センサー用ジャック ×2、子機用レセプタクル ×1
外形寸法W40 × H142.5 × D25.5 mm
質量約109g

FAQ

Q：既存のナースコール呼出ボタンと一緒に使えますか？ A：はい、可能です。付属の分配コンセントを使用することで、既設の呼出握りボタンを接続したまま、センサーの信号を並行して取り込むことができます。
Q：アイホンの他のピン数（5ピンや6ピン）には使えますか？ A：本製品は「NFR 3ピン」専用です。5ピンや6ピンをご使用の場合は、それぞれのピン数に対応したセットモデルを選択する必要があります。
Q：マットセンサーは水洗いできますか？ A：日常生活防水仕様ですので、消毒液での拭き取りや、軽い水洗いが可能です。ただし、プラグ部分は濡らさないようご注意ください。
Q：電波が届くか不安です。 A：見通し距離で約100m届きます。一般的な病室内や隣室程度であれば問題なく動作しますが、鉄筋コンクリート壁が何層もある場合は、事前に通信テストをお勧めします。
Q：ナースコール子機を抜くとアラームが鳴りますか？ A：はい、本製品の分配コンセントは脱落断線信号に対応しているため、子機（握りボタン）が抜けるとナースコール側で異常として検知されます。必ず子機を接続してご使用ください。
Q：1台の受信機に複数のマットを登録できますか？ A：はい、最大40台までの送信機（センサー）を登録可能です。
Q：電池交換の時期はわかりますか？ A：送信機の電池切れが近づくと、受信機側で報知する機能が備わっています。
Q：マットのサイズ違いはありますか？ A：本製品は600×1000mmですが、シリーズ製品として400×800mm（MA-48）もございます。
Q：設定にパソコンは必要ですか？ A：不要です。受信機と送信機のペアリング設定は本体の操作のみで完結します。
Q：電波干渉が起きた場合はどうすればよいですか？ A：4周波切替機能がありますので、設定スイッチで別の周波数チャンネルに変更することで干渉を回避できます。
