WNS-TX48-04 マットセンサー ナースコールセット(無線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-04]

WNS-TX48-04 マットセンサー ナースコールセット(無線式) アイホン NFR3ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-04]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 徘徊お知らせ機器 小電力セキュリティ電波 アイホンNFR 3ピン対応

WNS-TX48-04 マットセンサー ナースコールセット(無線式) アイホン NFR3ピン向け

ベッドサイドや出入口の足元に敷き、徘徊や離床を無線でナースコールへ通知するセット製品です。

マットセンサーとナースコール接続部の間を無線化することで、配線によるつまづき転倒や、断線トラブルを劇的に減少させます。アイホン製のNFR3ピン仕様に特化した設計で、既設の呼出握りボタンを活かしたまま導入可能です。

  • 型番： WNS-TX48-04

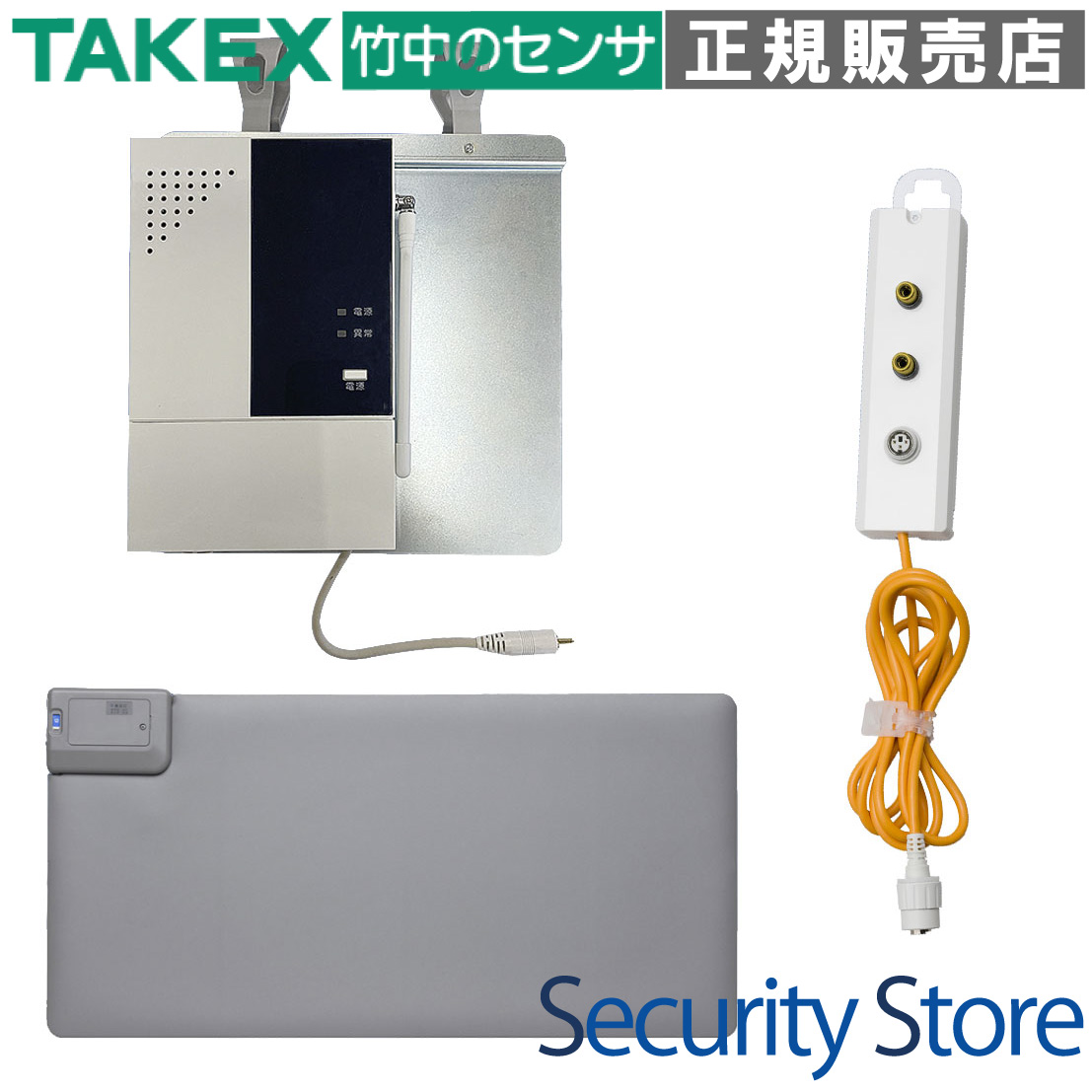

  • 製品構成： マットセンサー(TX-M48) / 受信機(HCR-200F) / 分配コンセント(BC-S(N3))
  • 対応システム： アイホン NFR3ピン (NFXシリーズ等)
  • 通信方式： 小電力無線（見通し約100m）
  • 電源： 送信機：単4形アルカリ電池×2 / 受信機：ACアダプタ(別売)またはDC入力

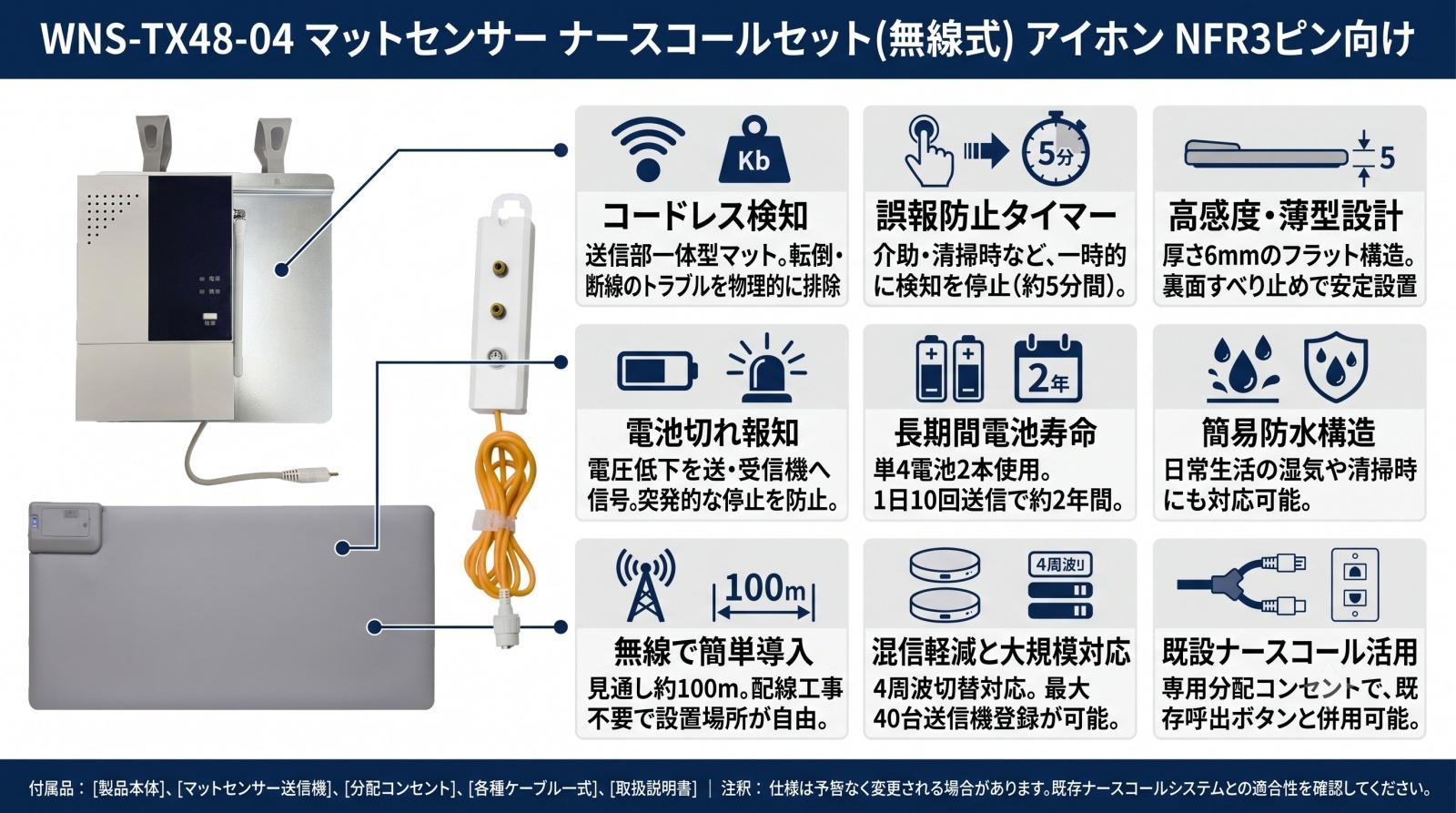

WNS-TX48-04 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での徘徊防止対策
  • ベッドからの離床を早期検知したい現場
  • 配線コードによる転倒事故を防止したい場所
  • 既設ナースコール子機を継続利用したい場合

導入前に確認したいポイント

  • 壁側コンセントが「アイホン NFR 3ピン」か
  • 送信機・受信機間の障害物の有無（約100m目安）
  • マットサイズ（400×800mm）の設置スペース
  • 握りボタンを接続せずに使う場合の断線信号仕様

特長

ワイヤレス化で「つまづき」と「断線」を解消

マットセンサーからナースコール分配器までの間をワイヤレス化（無線距離100m）しました。床を這うコードがなくなるため、歩行時のつまづき転倒を防ぐとともに、コードの引っ掛けや踏みつけによる断線故障の不安も解消します。

ケアを妨げない「休止タイマー」機能を搭載

送信機（TX-M48）には約5分間の休止タイマー機能が備わっています。スタッフがケアのために居室に入る際、一時的に検知動作を停止させることができるため、意図しない頻繁なナースコール鳴動を防ぎ、業務効率を向上させます。

厚さ6mmの高感度・薄型マット設計

マットセンサー本体は、段差を感じにくい厚さ6mmの薄型設計。裏面には滑り止め加工を施しており、床面からずれにくく安全に使用できます。簡易防水構造のため、日常的なお手入れも容易です。

電池切れ報知機能で運用停止を防止

電池残量が少なくなると、送信機および受信機のお知らせランプで電池交換時期を通知します。電池寿命は1日10回の送信で約2年（単4形アルカリ電池2本）と長寿命設計になっており、メンテナンスの手間を最小限に抑えます。

4周波切替対応で混信を大幅に軽減

受信機（HCR-200F）は4周波切替に対応。複数のワイヤレスセンサーを近隣で同時に使用する場合でも、周波数を分けることで電波の混信を軽減し、安定した検知・通知環境を維持します。最大40台までの送信機登録が可能です。

ナースコール子機との同時併用が可能

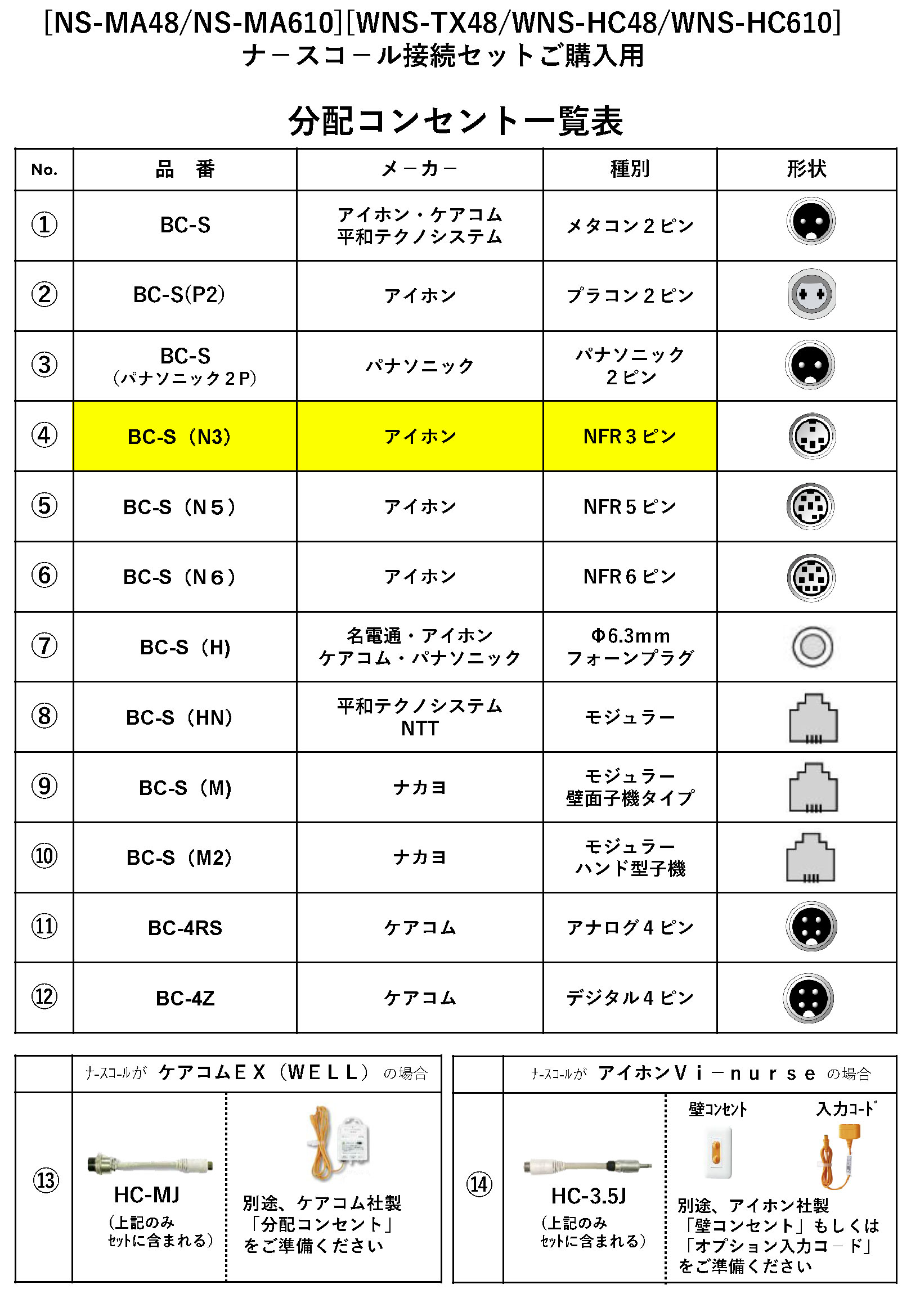

付属の分配コンセント（BC-S(N3)）を使用することで、既設の呼出握りボタンやハンド型子機とマットセンサーを同時に接続できます。壁側のコンセントをセンサーで占有することなく、患者の呼び出し機能もそのまま活かせます。

簡単設置を実現するフック＆マグネット構造

受信機および分配コンセントは、ベッド柵やヘッドボードに掛けられるフック付き。さらに裏面にはマグネットも備わっているため、ベッドフレームの金属部分へワンタッチで固定でき、設置場所を選びません。

選定時に評価したい強み

  • 安全性： 無線化により床面コードを完全に排除、転倒リスクをゼロに近づけます。
  • 汎用性： アイホンNFR3ピンに専用設計、特別な変換アダプタなしで直結可能。
  • 信頼性： センサー接続部に金メッキを採用し、長期間の接触不良を防止。
  • 拡張性： 受信機1台に対し最大40台までの送信機を登録・運用可能。

施工・設置ガイド

本製品は特別な工事を必要とせず、以下の手順で簡単に導入いただけます。

  1. マットセンサー（TX-M48）に電池を入れ、動作を確認します。
  2. 分配コンセントのリード線を壁側のナースコールコンセント（NFR3ピン）に接続します。
  3. 分配コンセントのレセプタクルに、既設の呼出握りボタンを差し込みます。
  4. 受信機および分配コンセントをベッド柵などにフック掛け、または磁石で固定します。
  5. 実際にマットを踏み、ナースコールが正常に鳴動することを確認してください。

製品仕様

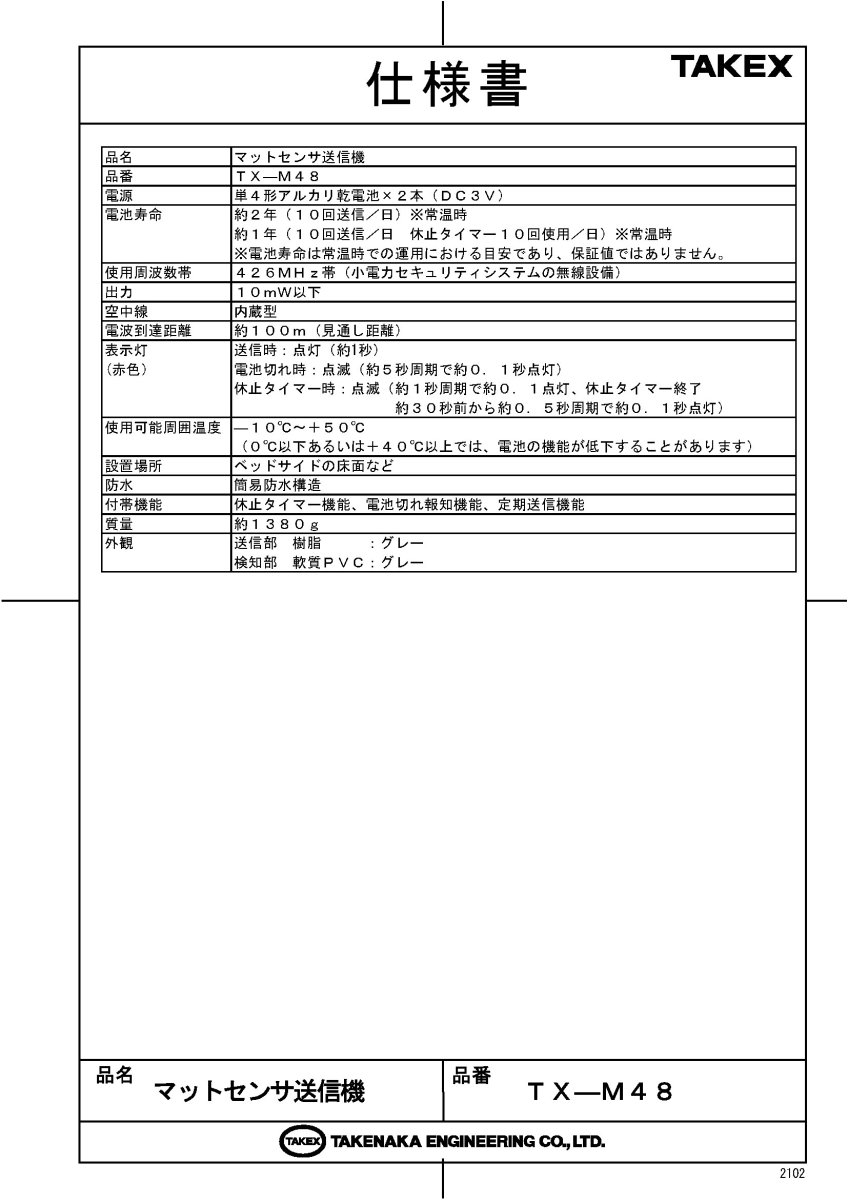

マットセンサー送信機（TX-M48）

  • ※電池寿命は周囲温度や環境により異なります。
    • 型番TX-M48
    検知方式圧力検知（ノーマルオープン接触）
    電源単4形アルカリ乾電池(LR03)×2本
    電池寿命約2年（1日10回送信として、常温時）
    送信電波小電力セキュリティ電波（426MHz帯）
    空中線電力10mW以下
    電波到達距離約100m（見通し距離）
    外観塩化ビニル（グレー）
    寸法400(W)×800(H)×6(D)mm
    質量約1,100g（電池除く）

    フック付受信機（HCR-200F）

    電源電圧ACアダプタ（別売）またはDC入力
    受信周波数426MHz帯（4周波切替）
    登録台数最大40台
    設置場所屋内（ベッド柵などへのフック掛け）

    分配コンセント（BC-S(N3)）

    項目内容
    品名 / 品番分配コンセント / BC-S(N3)
    対応ナースコールアイホン製 NFXシリーズ NFR 3ピン専用
    入力端子センサー用プラグ入力ジャック×2
    ナースコール子機用 NFR3ピンレセプタクル×1
    出力端子NFR3ピンプラグ×1（リード線1.5m）
    外形寸法W40 × H142.5 × D25.5 mm （突起部除く）
    質量約109g
    使用環境温度-10℃ 〜 +50℃（屋内専用）
    取付方法裏面磁石、または取付用フックによる固定

    FAQ

    Q：このセットだけでナースコールに繋がりますか？ A：はい、アイホンNFR3ピン仕様のコンセントがあれば、本製品のセットだけで接続・運用が可能です。
    Q：今使っているナースコールのボタンはどうなりますか？ A：分配コンセントの差込口に、今お使いの握りボタンを接続できるため、これまで通り併用いただけます。
    Q：電池が切れたらどうやってわかりますか？ A：送信機のLEDが点滅するほか、受信機側でも電池切れ報知を受け取ることができるため、交換時期を逃しません。
    Q：マットセンサーは水拭きしても大丈夫ですか？ A：簡易防水構造ですので、固く絞った布での水拭きによる清掃が可能です。ただし、水洗いや浸け置きは避けてください。
    Q：無線はどれくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、鉄筋コンクリートの壁や複数の障壁がある場合は短くなることがあります。
    Q：休止タイマーとはどのような機能ですか？ A：送信機のボタンを押すと約5分間検知を一時停止する機能です。スタッフの出入りでナースコールを鳴らしたくない時に便利です。
    Q：他のワイヤレス送信機も追加できますか？ A：はい、受信機（HCR-200F）には最大40台まで竹中エンジニアリング製の対応送信機を追加登録できます。
    Q：マットがずれて困ることはありませんか？ A：マット裏面には滑り止め加工が施されており、通常の床面であればずれにくい設計になっています。
    Q：設定は難しいですか？周波数の変更などは？ A：受信機内のスイッチで簡単に4波の切り替えが可能です。登録も簡単な操作で完了します。
    Q：断線信号が出ると聞いたのですが？ A：分配コンセントに握りボタン等を接続しない状態にすると、ナースコール側が断線と判断する場合があります。必ず子機を接続してご使用ください。
