WNS-TX48-06 マットセンサー ナースコールセット(無線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-06]

WNS-TX48-06 マットセンサー ナースコールセット(無線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [WNS-TX48-06]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 徘徊お知らせ機器 ワイヤレス アイホンNFR6ピン対応

WNS-TX48-06 マットセンサー ナースコールセット(無線式) アイホン NFR6ピン向け

ベッドサイドの床面や出入口に設置し、踏むだけでナースコールへ無線通知するセンサーセットです。センサーと受信機間をワイヤレス化することで、断線リスクを解消し、介護現場の安全性を向上させます。

  • 型番： WNS-TX48-06

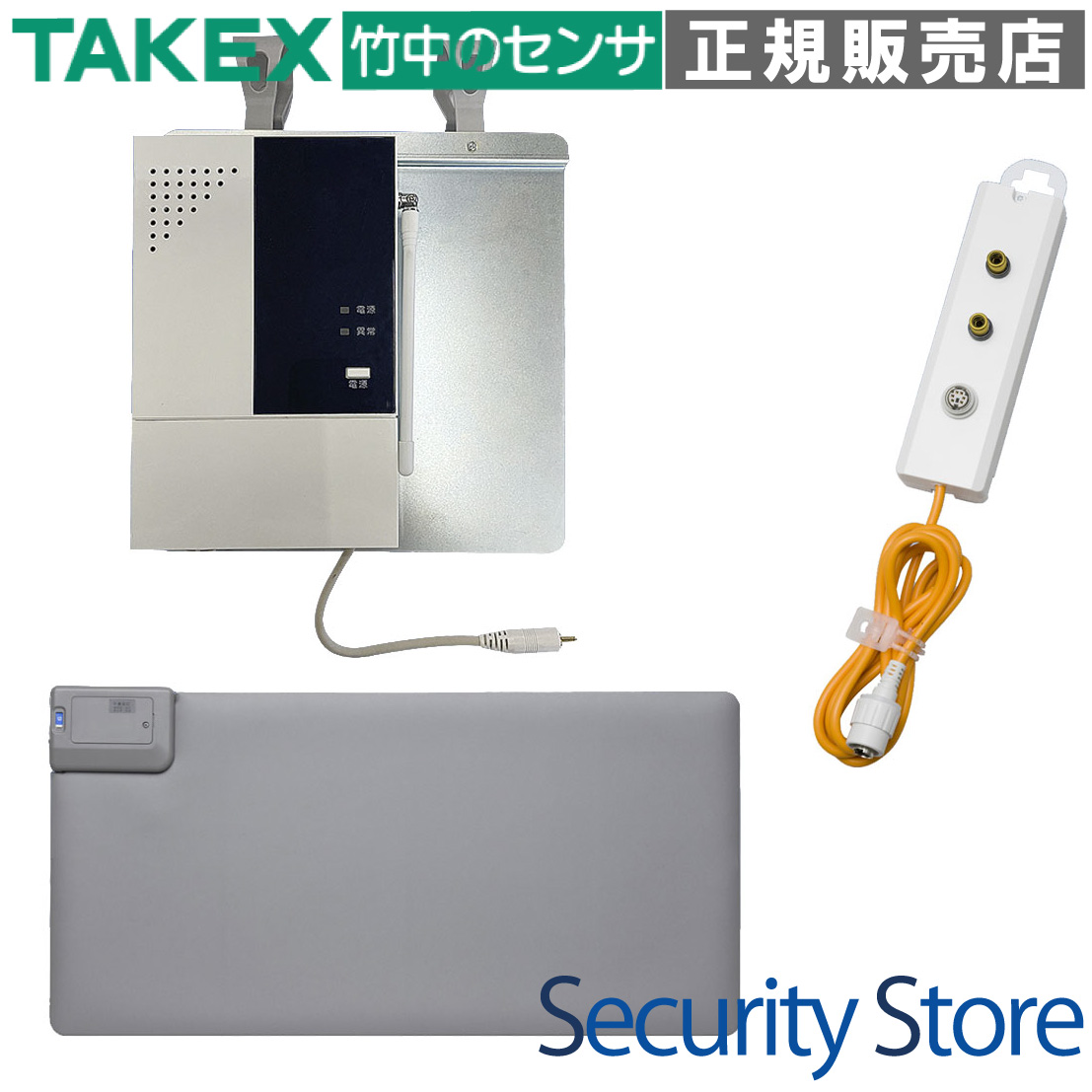

  • セット内容： マットセンサー送信機(TX-M48) / フック付受信機(HCR-200F) / 分配コンセント(BC-S(N6))
  • 通信方式： 小電力セキュリティ電波 (見通し約100m)

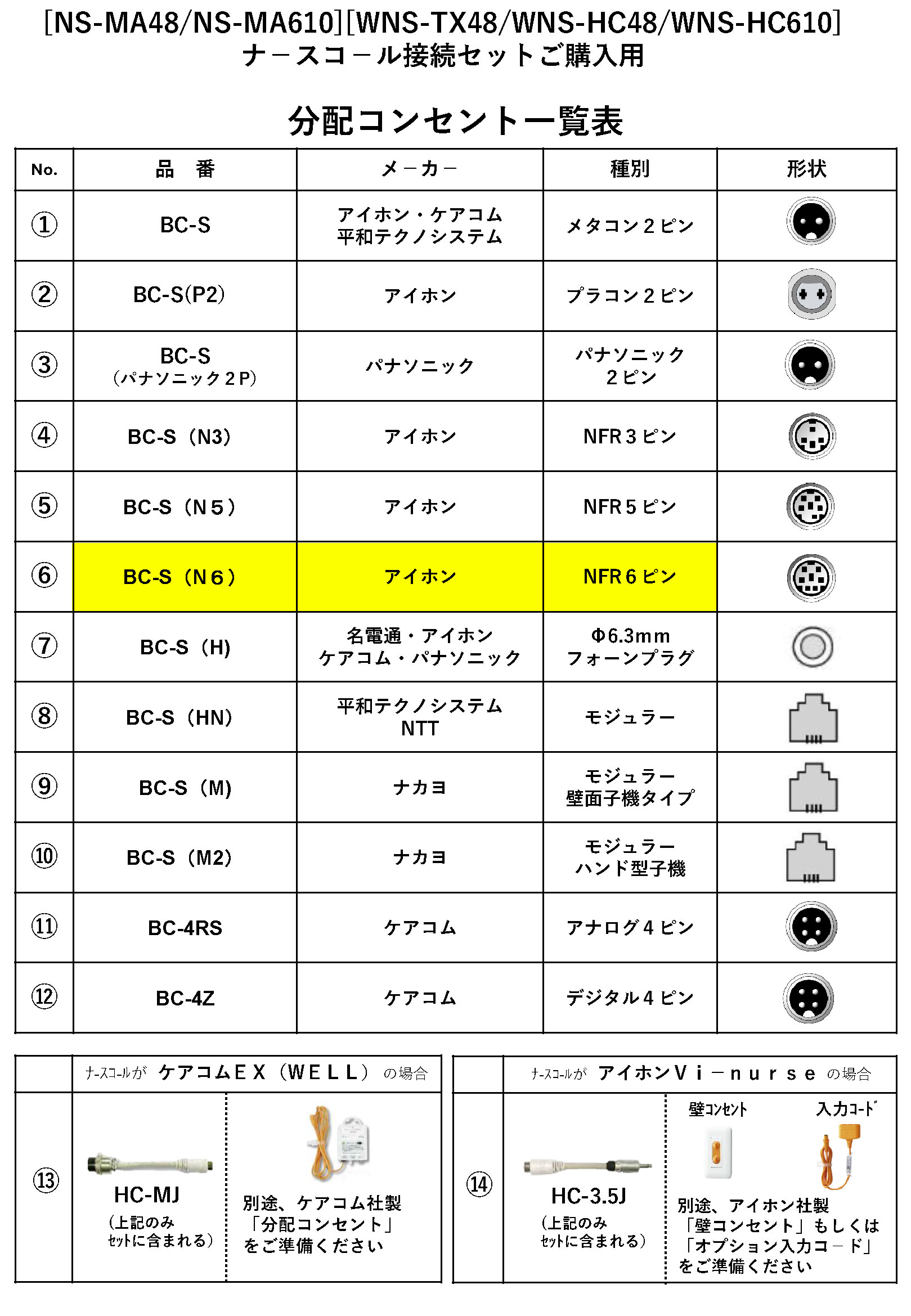

  • 対応システム： アイホン NFR 6ピン仕様専用
  • 設置場所： 病院・介護施設の居室、ベッドサイド

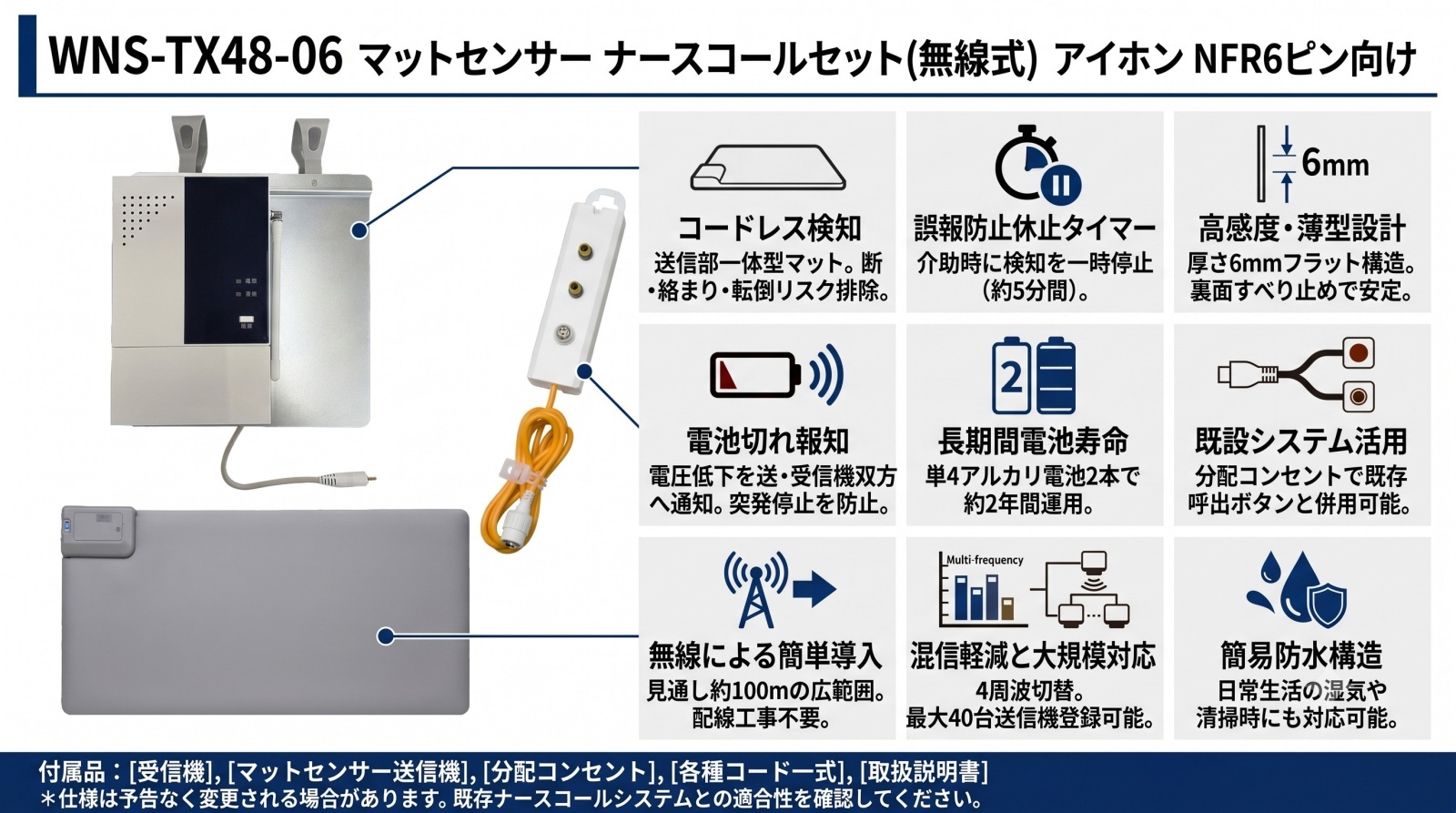

WNS-TX48-06 マットセンサー ナースコールセット 外観画像

資料ダウンロード

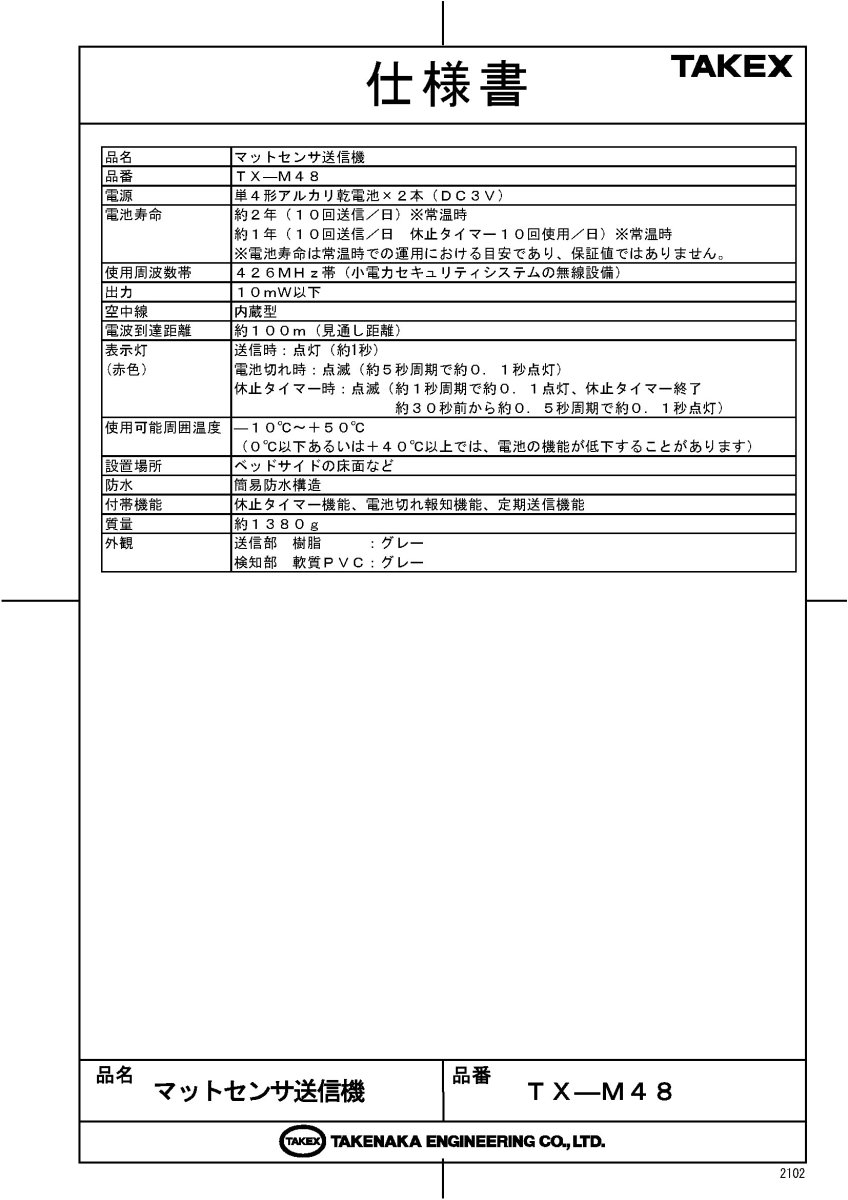

仕様書（PDF）

この製品が向いている用途

  • ベッドからの離床を早期検知したい場合
  • 居室からの徘徊・無断外出を防止したい場合
  • 有線コードによる転倒事故を未然に防ぎたい場合
  • ナースコールの差込口を増やしたい場合

導入前に確認したいポイント

  • 壁面のナースコールコンセントが「NFR 6ピン」か確認
  • 現在使用中の呼出握りボタンを継続利用するか
  • センサー送信機の電池交換サイクルの把握
  • 設置場所からナースコール親機までの通知経路

特長

無線化による「断線」と「つまづき」の解消

マットセンサーとナースコール分配コンセント間を無線化。有線式で課題となっていた「コードへの足掛けによる転倒」や、車椅子・ベッド移動時の「コード踏みつけによる断線故障」を劇的に減少させます。

高感度かつ躓きにくい6mm薄型設計

マットの厚さはわずか6mm。床との段差を最小限に抑えた薄型設計ながら、高い検知感度を誇ります。裏面には滑り止め加工を施しており、フローリング等の床材でもズレにくく安定した運用が可能です。

4周波切替対応による安定した通信

小電力セキュリティ電波（426MHz帯）を採用し、見通し約100mの通信が可能です。また、4周波切替機能を搭載しているため、隣接する複数の居室で同システムを使用する場合でも、混信を効果的に防止します。

介護作業をサポートする休止タイマー機能

送信機には「休止タイマー」を搭載。シーツ交換や清掃など、センサーの上を一時的に通行する際、ボタン一つで約5分間動作を休止できます。タイマー終了後は自動的に通常監視へ戻るため、設定忘れの心配がありません。

電池切れ報知機能で運用をサポート

センサー送信機および受信機の両方に、電池残量が少なくなったことを知らせる報知機能を搭載しています。突然の電池切れによる未検知トラブルを未然に防ぎ、長期にわたる安定運用をサポートします。

既存のナースコール子機と併用可能

付属の分配コンセント「BC-S(N6)」には、ナースコール子機を接続する専用差込口が備わっています。センサーを追加しながら、これまで使用していた呼出握りボタンやハンド型子機をそのまま継続して利用できます。

送信機最大40台の柔軟な拡張性

受信機には最大40台までの送信機を登録可能です。マットセンサーだけでなく、竹中エンジニアリング製の様々なワイヤレスセンサーをナースコールシステムに統合し、包括的な見守り環境を構築できます。

選定時に評価したい強み

  • 安全性： 完全コードレス化により、ベッド周りの配線トラブルを根絶
  • 施工性： 工事不要。フックと磁石によるクイック設置が可能
  • 信頼性： 簡易防水構造のマットと、自己診断（電池切れ報知）機能
  • 互換性： アイホン製ナースコールの主要規格 NFR 6ピンに完全適合

施工・設置ガイド

本製品は電気工事不要で、スタッフ様の手で簡単に設置・運用開始いただけます。

確認項目 この製品での考え方
ナースコール接続 壁のNFR6ピンコンセントにリード線を差し込むだけで完了。
本体固定 受信機・分配コンセントは、ベッド柵へのフック掛けまたは背面磁石で固定。
既存子機の扱い 分配コンセント下部のレセプタクルに既存の握りボタンを接続して併用。
センサー配置 ベッドサイドや居室出入口に敷くだけ。無線なので場所を選びません。

製品仕様

マットセンサー送信機 (TX-M48)

検知方式加重検知方式
電源単4形アルカリ乾電池(LR03)×2本 (DC3V)
電池寿命約2年 (1日10回送信として)
検知部サイズ幅 800mm × 高さ 400mm × 厚さ 6mm
重量約1,100g (乾電池除く)
構造簡易防水構造

フック付受信機 (HCR-200F) + 分配コンセント (BC-S(N6))

電源電圧AC100V 50/60Hz (ACアダプター付属)
電波到達距離見通し約100m
登録台数最大40台
接点出力形態無電圧接点出力(分配コンセントを介してナースコール接続)
分配コンセント外形幅 40mm × 高さ 142.5mm × 奥行 25.5mm
適合ナースコールアイホン製 NFR 6ピン仕様

FAQ

Q：アイホン製のナースコールであればどれでも繋がりますか？ A：本製品は「NFR 6ピン」という規格専用です。ピンの数や形状が異なる場合は接続できませんので、導入前に必ず既設コンセントの形状をご確認ください。
Q：センサーの上を車椅子で通っても大丈夫ですか？ A：はい。ワイヤレスのため断線リスクは非常に低いですが、故障の原因となるため過度な衝撃や引きずりにはご注意ください。
Q：電池が切れたらどうなりますか？ A：送信機の電池残量が少なくなると、送信機のLED点滅および受信機側への通知が行われます。早めの交換をお願いします。
Q：休止タイマーは何分間止まりますか？ A：約5分間です。5分経過すると自動的に通常監視モードに戻ります。
Q：呼出握りボタンを外した状態で運用できますか？ A：アイホン製ナースコールの仕様上、子機（握りボタン）を外したままにすると脱落警報が鳴る場合があります。必ず子機を分配コンセントに接続してご使用ください。
Q：複数の部屋で使っても電波は混ざりませんか？ A：4周波切替対応型ですので、周波数設定を分けることで近接した部屋同士の混信を防ぐことが可能です。
Q：マットセンサーは洗えますか？ A：簡易防水構造ですが、水洗いは避けてください。お手入れは水または中性洗剤を浸した布を固く絞って拭き取ってください。
Q：電波が届かない場合はどうすればよいですか？ A：鉄筋コンクリート造など環境により届かない場合は、別売の中継機を設置することで距離を延長できます。
Q：マットセンサーだけを後から追加できますか？ A：はい。受信機には最大40台まで送信機を登録できるため、増設が可能です。
Q：設置に専門の業者は必要ですか？ A：不要です。コンセントの差し替えとフック掛けのみで設置できるため、施設スタッフ様で対応可能です。
