NS-MA48-06 マットセンサー ナースコールセット(有線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [NS-MA48-06]

NS-MA48-06 マットセンサー ナースコールセット(有線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [NS-MA48-06]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 徘徊お知らせシステム アイホンNFR6ピン対応 有線式セット

NS-MA48-06 マットセンサー ナースコールセット(有線式) アイホン NFR6ピン向け

病院や介護施設のアイホン製ナースコール（NFR6ピン）に直接接続できる、高耐久マットセンサーと分配コンセントの完結セットです。ベッドサイドに敷くだけで、離床時の荷重を確実に検知し、スタッフへ迅速に通知します。

  • 型番： NS-MA48-06

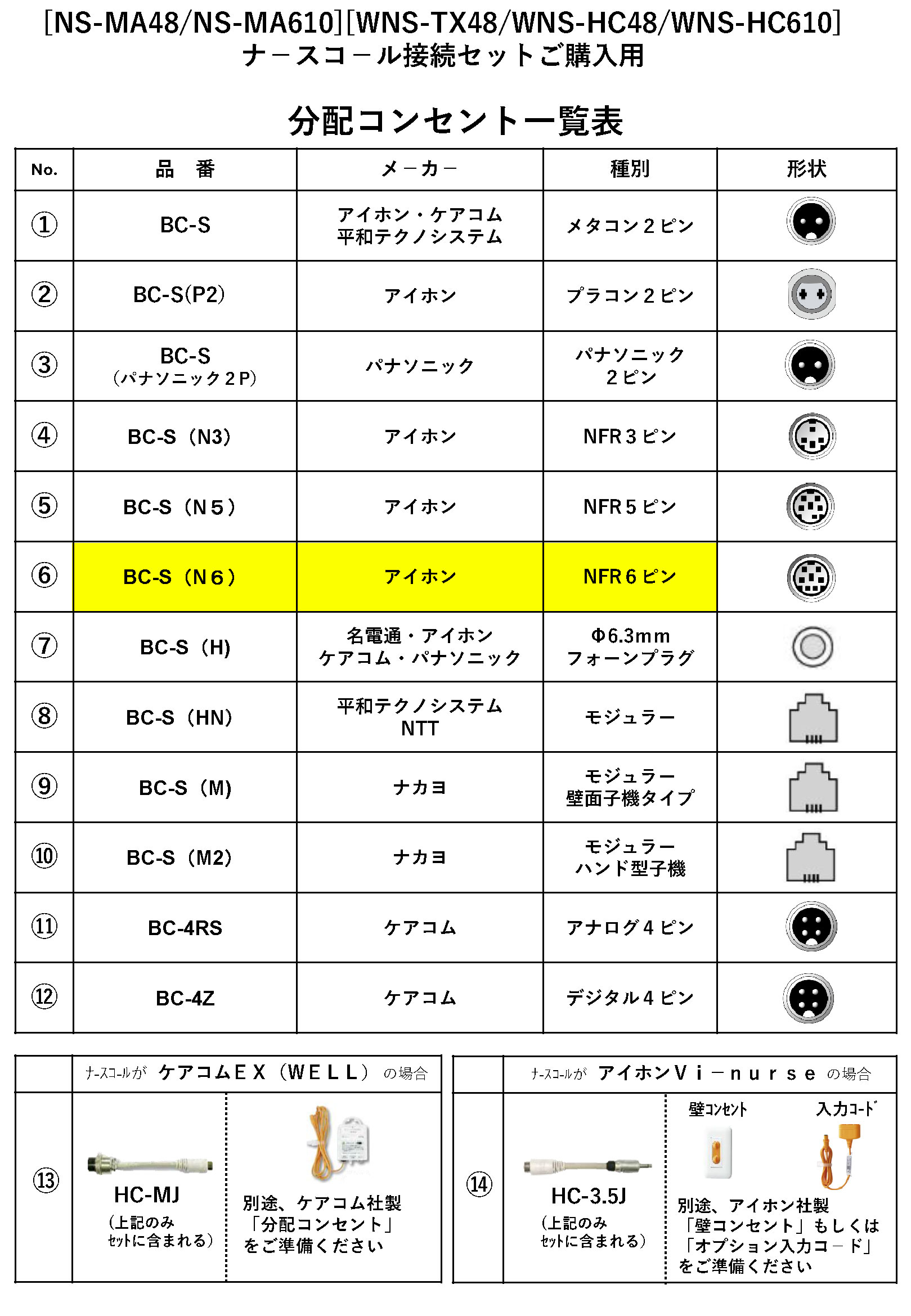

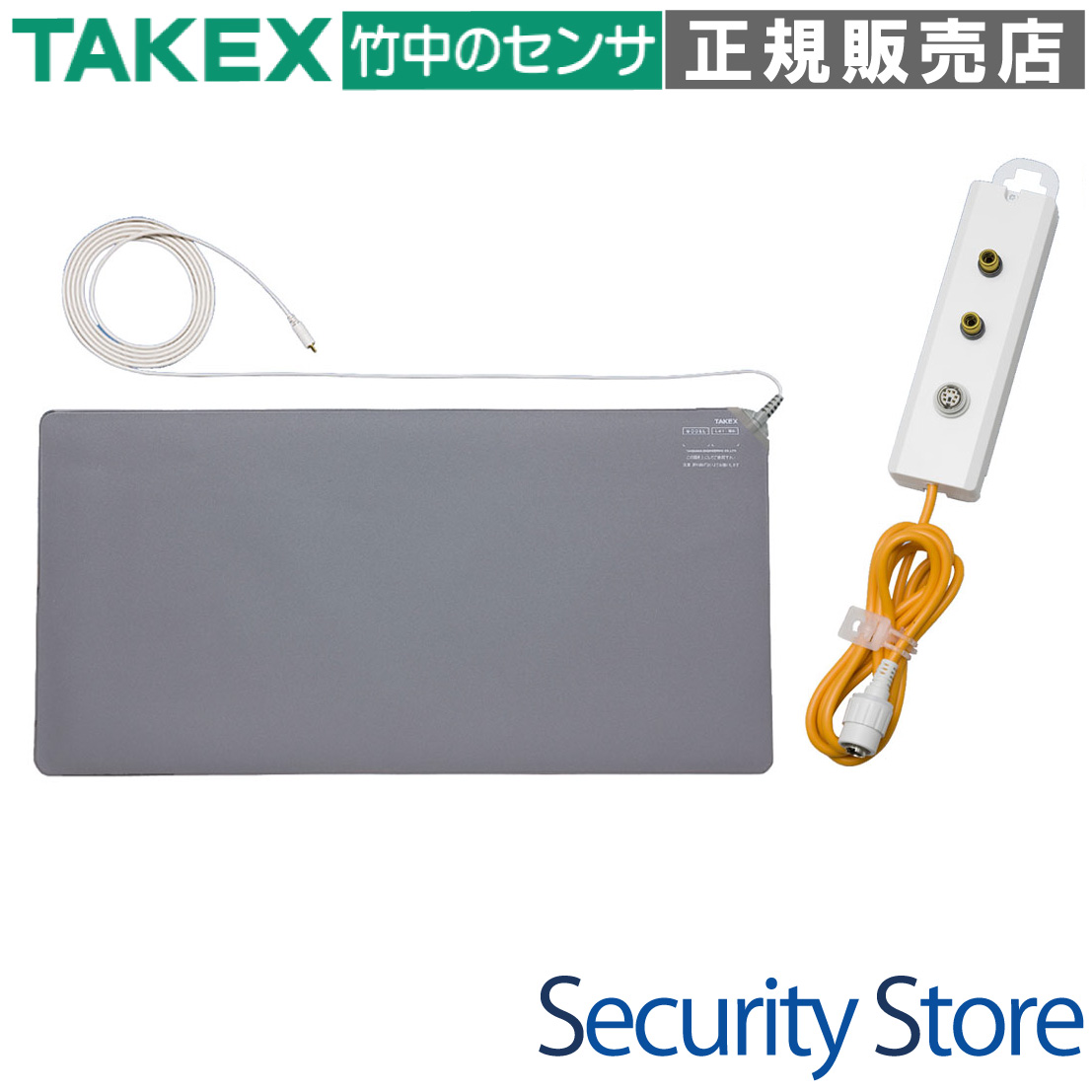

  • セット内容： マットセンサー(MA-48) ＋ 分配コンセント(BC-S(N6))
  • 対応システム： アイホン NFXシリーズ NFR6ピンコンセント仕様
  • 検知方式： 面状荷重検知（無電圧a接点出力）
  • 特長： 断線に強い高耐久リード線、5mm極薄設計、既存子機との併用可能
NS-MA48-06 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院や介護施設での離床・徘徊検知
  • 夜間の転倒事故防止対策
  • アイホン製ナースコール導入環境
  • 配線トラブルを最小限に抑えたい現場

導入前に確認したいポイント

  • 壁側のコンセントが「NFR6ピン」か確認
  • 設置場所に3mのリード線が届くか確認
  • 既存の呼び出しボタンの有無を確認
  • マットの上に重量物を置かない運用が可能か

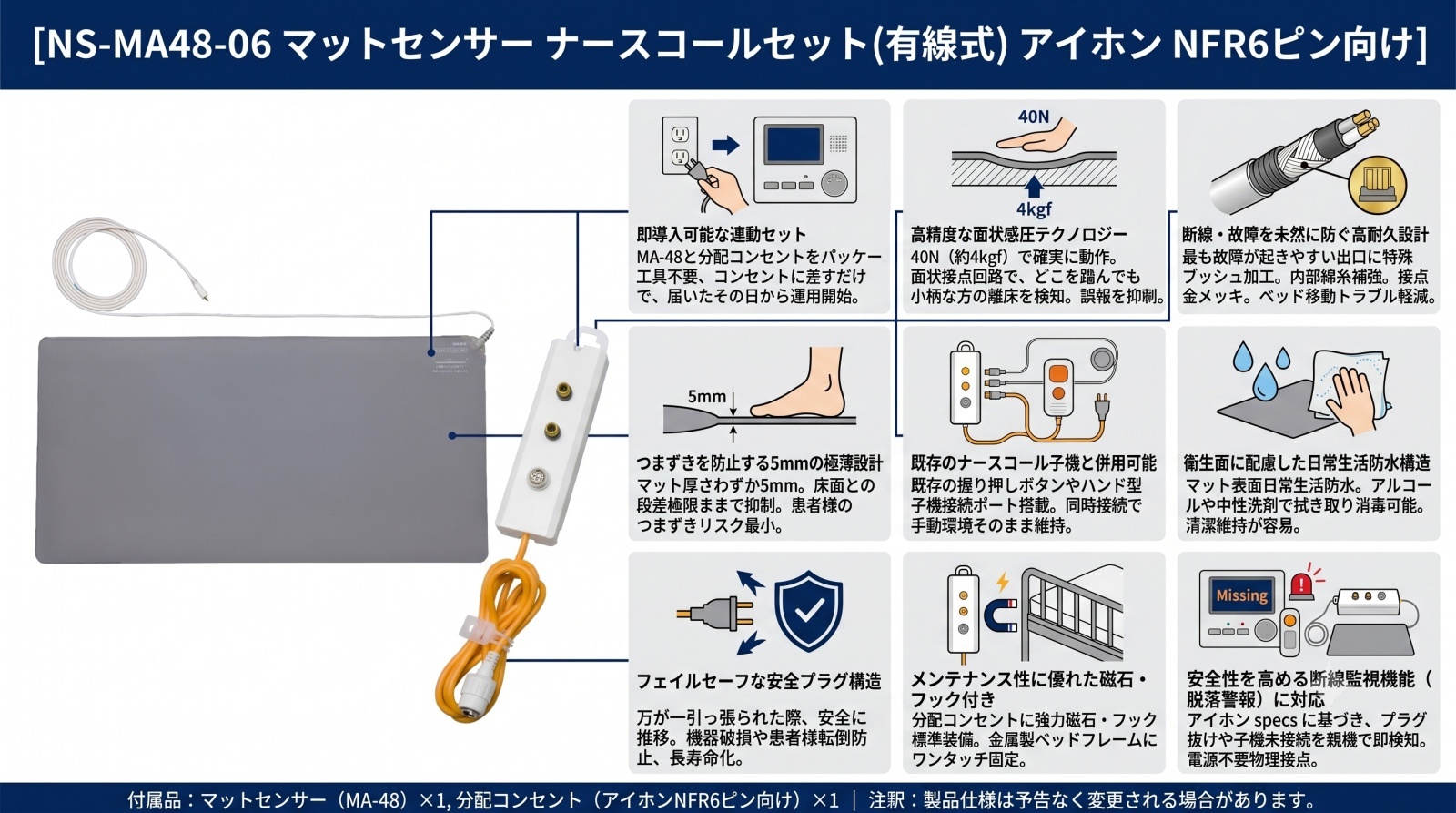

特長

即導入可能なナースコール連動セット

高機能マットセンサー「MA-48」と、アイホンNFR6ピン仕様に適合する「分配コンセント」をパッケージ化。購入後、壁のコンセントに差し込むだけですぐに運用を開始できるBtoB向け標準セットです。

高精度な面状感圧テクノロジー

40N（約4kgf）の荷重で確実に動作するようチューニングされた感圧接点を採用。小柄な方の離床もしっかり捉えつつ、軽量な落下物による誤報を抑制する絶妙な閾値設定を実現しています。

断線・故障を未然に防ぐ高耐久設計

リード線の引き出し部には特殊ブッシュ加工を施し、内部には綿糸補強を挿入。ベッドの移動や歩行時の引っ掛けによる断線リスクを大幅に軽減しています。接点部には金メッキを採用し、長期にわたる信頼性を確保しました。

つまずきを防止する5mmの極薄設計

マットの厚みはわずか5mm。床面との段差を極限まで抑えることで、高齢者や歩行が不安定な方のつまずきリスクを最小限に留めています。軟質PVC素材により床との密着性も良好です。

既存のナースコール子機と併用可能

付属の分配コンセントには、既存の握り押しボタンやハンド型子機を接続できるポートを搭載。センサーを導入しても、患者様がこれまで通り手元でスタッフを呼べる環境を維持できます。

衛生面に配慮した日常生活防水構造

マット表面は日常生活防水構造となっており、アルコールや中性洗剤による拭き取り消毒が可能です。過酷な医療・介護現場においても、清潔な状態を容易に維持できます。

フェイルセーフな安全プラグ構造

万が一リード線に強い力が加わった際、機器の破損や転倒を防ぐためにあえて「抜ける」構造を採用。現場の安全と機器の長寿命化を両立させています。

メンテナンス性に優れた磁石・フック付き

分配コンセント本体には壁掛け用フックと強力な取付用磁石を標準装備。ベッドフレームやスチール家具に簡単に固定でき、床面にコードが散乱するのを防ぎます。

選定時に評価したい強み

  • 施工性： 工具不要。既存のナースコール設備にプラグインするだけで完了。
  • 信頼性： 電源不要の物理接点方式により、電池切れや電子故障のリスクがありません。
  • 汎用性： 表面・裏面の区別がないリバーシブル構造で、設置方向を選びません。
  • 安全性： 断線監視機能（脱落警報）に対応し、プラグ抜けを親機で即座に検知。

施工・設置ガイド

本製品の性能を最大限に発揮し、長期運用いただくための設置基準です。

確認項目 この製品での考え方
設置場所 ベッドから足が降りる第一歩目の位置、または導線上の床面に水平に敷設してください。
禁止事項 マットの折り曲げ、キャスター付き台車の通過、尖った履物での使用は接点故障の原因となります。
配線処理 余ったリード線は踏まない場所にまとめ、分配コンセントの磁石等を利用して整理してください。
保守点検 週に一度は、実際にマットを踏んでナースコールが作動することを確認してください。

内部設定 / 脱落断線警報について

本システムはアイホン製ナースコールの仕様に基づき、接続状態を常時監視しています。

  • 脱落断線警報： 分配コンセントの「子機入力」に握り押しボタン等が接続されていないと、親機で異常警報が鳴る場合があります。必ず子機を接続して使用してください。
  • 調整機能： センサー本体に設定スイッチはありません。遅延時間などはナースコール親機側の設定にて調整してください。

製品仕様

項目 内容
品名 / 品番 マットセンサー MA-48 ／ 分配コンセント BC-S(N6)
マットサイズ 幅 800mm × 高さ 400mm × 厚み 5mm
有効検知部 幅 745mm × 高さ 355mm
材質 / 外観 軟質PVC ／ グレー色（表裏共通）
センサー質量 約 1.1kg
リード線 長さ 3m ／ クリーム色 ／ ピンプラグ付
出力方式 無電圧a接点（荷重検知時に短絡）
接点容量 DC 30V ・ 100mA（微小電流入力専用）
感圧特性 40N（約4kgf） / φ40mm押圧
分配コンセント入力 センサー用ピンプラグ入力 × 2 ／ アイホンNFR6ピンレセプタクル × 1
分配コンセント出力 アイホンNFR6ピンプラグ（リード線1.5m付）
使用温度範囲 -10℃ 〜 +50℃（結露なきこと）
防水性能 日常生活防水（ピンプラグ部・分配コンセントを除く）

FAQ

Q：このセットだけで使い始めることができますか？ A：はい。アイホン製のNFR6ピン仕様ナースコールが導入されている環境であれば、本セットを接続するだけでセンサー検知が可能になります。
Q：センサーの感度（荷重設定）は調整できますか？ A：センサー内部に調整スイッチはありません。感度を変更したい場合は、マットの上に敷くフロアマットの厚みを変える等の物理的な調整が必要です。
Q：マットの上を車椅子で通っても大丈夫ですか？ A：禁止事項となります。車椅子のキャスターやベッドの脚など、強い「点荷重」がかかると内部接点が圧壊し、故障の原因となります。
Q：消毒はどのように行えばよいですか？ A：アルコールや中性洗剤を含ませた布で表面を拭いてください。ただし、水没や高圧洗浄、ピンプラグ部分の浸水は故障の原因となるため厳禁です。
Q：ナースコール子機を接続せずにセンサーだけで使えますか？ A：アイホン製のシステムでは、子機（握り押しボタン等）が未接続だと「脱落警報」が発生します。必ず既存の子機を分配コンセントに接続してください。
Q：マットを折りたたんで保管してもいいですか？ A：いいえ。折り曲げると内部の接点シートが破損し、常時発報や不作動の原因となります。保管時は平面の状態を維持してください。
Q：電池交換の頻度はどのくらいですか？ A：本製品はナースコール回路からの微小電流を利用して動作する受動型の接点デバイスですので、電池は一切使用しません。
Q：センサーの寿命はどのくらいですか？ A：使用頻度にもよりますが、メーカーの推奨交換目安は納入後約5年です。素材の劣化や接点の磨耗を考慮し、定期的な更新を推奨します。
Q：踏んでいないのにナースコールが鳴り止まない場合は？ A：マット上に物が置かれていないか確認してください。解消されない場合は、接点の固着（故障）が考えられますので、プラグを抜いて点検してください。
Q：保証期間はありますか？ A：本製品は消耗品扱いとなりますが、初期不良に関しては対応いたします。患者様の安全に関わる機器のため、定期的な動作チェックをお願いします。
