WNS-HC48-06 マットセンサー ナースコールセット(無線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-06]

WNS-HC48-06 マットセンサー ナースコールセット(無線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [WNS-HC48-06]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床センサー ワイヤレス アイホンNFR6ピン対応 徘徊お知らせ

WNS-HC48-06 マットセンサー ナースコールセット(無線式) アイホン NFR6ピン向け

ベッドからの離床や部屋の出入りを確実に検知し、無線でナースコールへ通知するセンサーセットです。アイホン製NFR6ピンのナースコール環境に最適化されており、配線トラブルを解消するワイヤレス設計が現場の負担を軽減します。

  • 型番： WNS-HC48-06
  • 製品名： マットセンサー ナースコールセット(無線式)
  • 対応メーカー： アイホン（NFXシリーズ 6ピン専用）
  • 通信方式： 小電力セキュリティ電波（4周波切替）
  • 電波到達距離： 見通し約100m

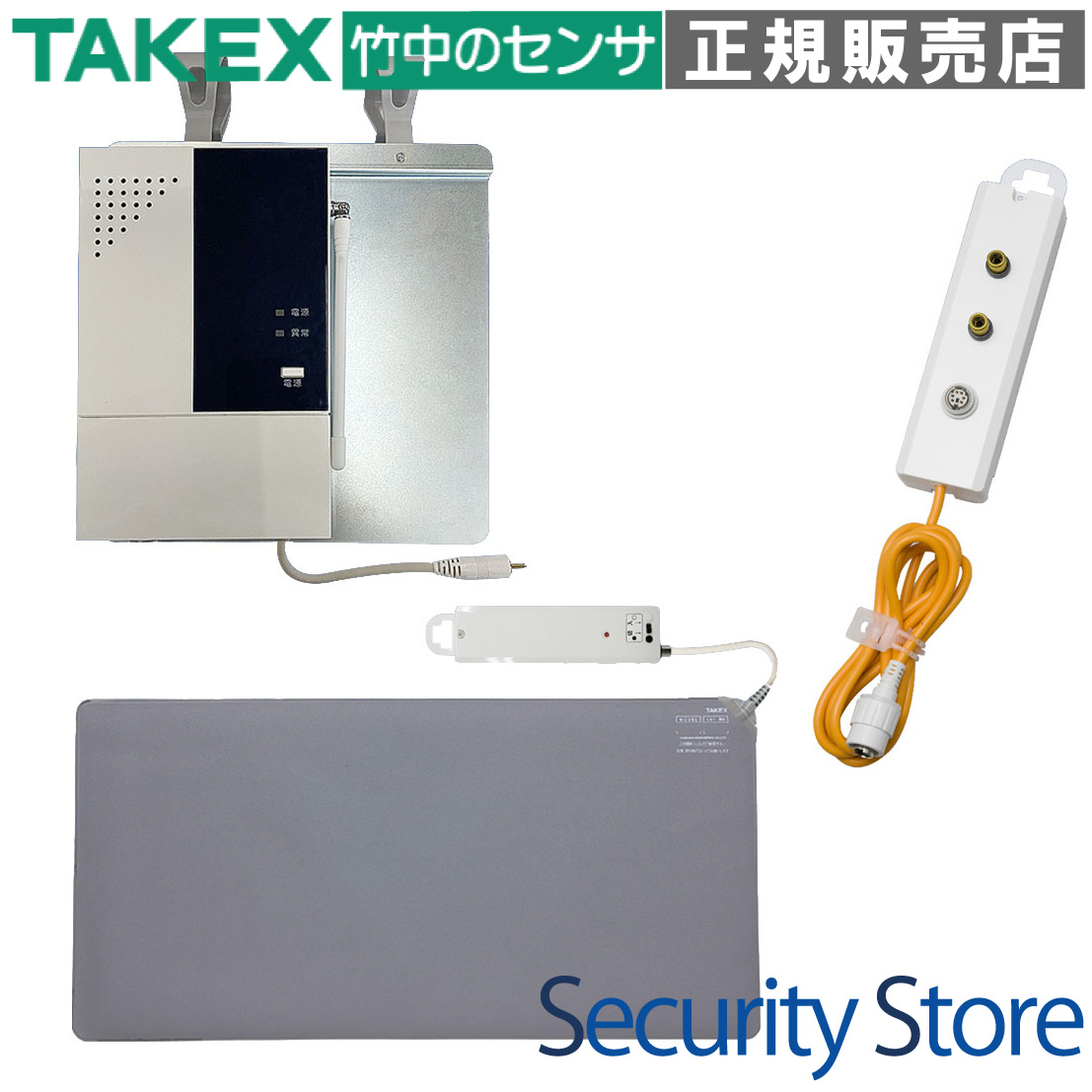

  • 構成品： マットセンサー、送信機、受信機、分配コンセント

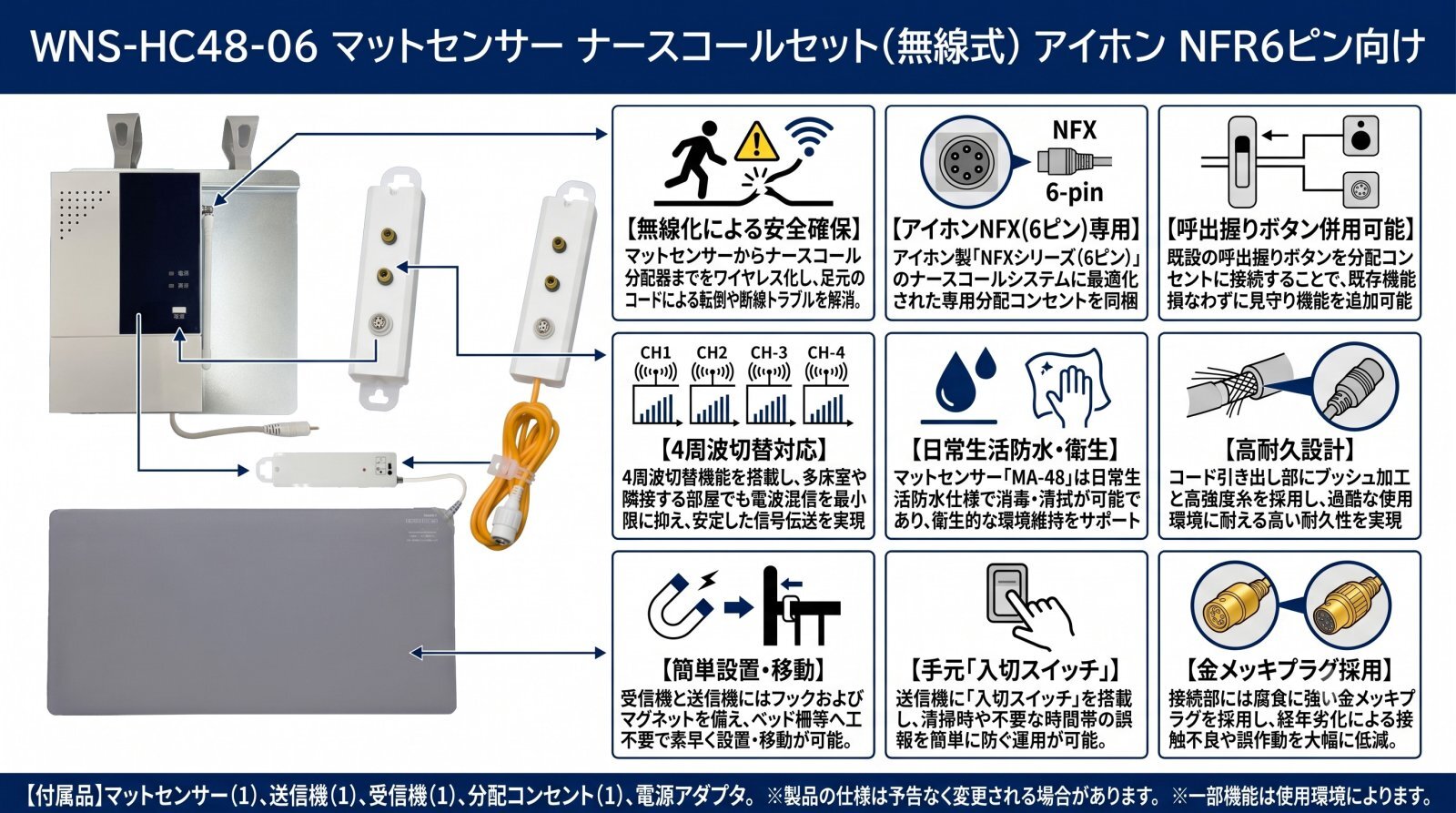

WNS-HC48-06 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • 病院・介護施設での離床・転倒防止
  • 深夜時間帯の徘徊・無断外出の検知
  • 断線リスクが高い有線センサーの置き換え
  • アイホン製ナースコールの機能拡張

導入前に確認したいポイント

  • 壁面のコンセントが「NFR6ピン」か確認
  • 送信機/受信機間の遮蔽物の有無
  • 既存のナースコール子機の型番
  • 設置場所付近に磁石が貼り付く場所があるか

特長

離床を確実に捉える高精度マットセンサー MA-48

400×800mmという最も検知しやすく、かつ取り回しの良いサイズ設計を採用。ベッドサイドや部屋の入り口に敷くことで、人が乗った際の圧力を敏感に察知します。表面・裏面に同一材質を採用することでコストパフォーマンスを高めつつ、実用的な性能を維持しています。

現場の過酷な使用に耐える「高耐久・防水」設計

マットセンサー本体は日常生活防水仕様となっており、消毒や洗浄が可能です。また、故障の原因となりやすいリード線の引き出し部にはブッシュ加工を施し、内部に高強度糸を組み込むことで、強い引っ張りによる断線を防ぎます。プラグ部には金メッキを採用し、長期間の使用でも腐食しにくい仕様です。

配線の煩わしさを解消するワイヤレス通信

センサーとナースコール間の配線を無線化することで、移動時の躓きや車椅子による断線トラブルを完全に解消します。電波到達距離は見通し100mと余裕があり、大規模な施設内でも安定した信号伝送が可能です。

混信を最小限に抑える「4周波切替機能」

複数の送信機を近隣に設置した場合でも、4つの周波数を切り替えて運用できるため、電波の混信による作動ミスや遅延を軽減します。多床室や隣接する個室での同時運用に欠かせない機能です。

既存機能を維持する「分配コンセント」設計

同梱のBC-S(N6)分配コンセントは、センサーを追加しつつ、既存の呼出握りボタンやハンド型子機をそのまま接続して利用可能です。ナースコール本来の機能を損なうことなく、センサー監視を追加できます。

施工を迅速にするフック＆マグネット設置

受信機および送信機には、ベッド柵やヘッドボードに掛けるためのフックが標準装備されています。また、裏面のマグネットにより、スチール製のベッドフレーム等へ工具なしで簡単に固定・移設が可能です。

誤報やトラブルを防ぐ「脱落断線警報」対応

アイホン製ナースコールの仕様に合わせ、プラグの浮きや子機の未接続による異常を親機側で検知できる設計になっています。接続ミスによる「いざという時に鳴らない」トラブルを未然に防ぎます。

運用をサポートする「入切スイッチ」搭載

送信機側には便利な「入切スイッチ」を搭載。センサーを使用しない時間帯や、清掃時に一時的に機能をオフにすることができ、無駄な呼び出しを防止します。

選定時に評価したい強み

  • システム整合性： アイホンNFR6ピン専用設計のため、動作が極めて安定。
  • メンテナンス性： 防水マットのため、汚染時も水拭き・消毒が可能で衛生的。
  • 柔軟な拡張： 1台の受信機に最大40台までの送信機を登録可能。
  • 信頼の品質： 接点部に金メッキプラグを採用し、経年劣化による接触不良を低減。

施工・設置ガイド

アイホン製ナースコールの壁面コンセントに、分配コンセントのプラグを差し込むだけで基本設置は完了です。受信機はフックを使用してベッド近辺の操作しやすい場所へ設置してください。

構成ユニット 設置・施工上のポイント
マットセンサー MA-48 ベッドサイドや出入口に敷き、コードは歩行の邪魔にならないよう配慮してください。
受信機 HCR-200F フックでベッド柵等へ固定。ナースコール分配器と一体化させて運用します。
送信機 HC-116 マットのピンプラグを接続し、入切スイッチが操作しやすい場所へ固定してください。
分配コンセント BC-S(N6) 壁面コンセントへ確実に差し込み、必ず既存の子機（握りボタン等）を接続してください。

製品仕様

マットセンサー (MA-48)

外形寸法W400 × H800 × D6 mm
カラーグレー
コード長3m（ピンプラグ付き）
プラグ仕様金メッキ仕様
防水性能日常生活防水（消毒・洗浄可、プラグ部除く）
特長高強度糸入りリード線、ブッシュ加工

受信機 (HCR-200F) / 送信機 (HC-116)

電波到達距離見通し約100m
周波数切替4周波切替対応（混信軽減）
登録台数最大40台まで（受信機側）
操作機能送信機に入切スイッチ付き
設置構造フック付き、裏面マグネット付き

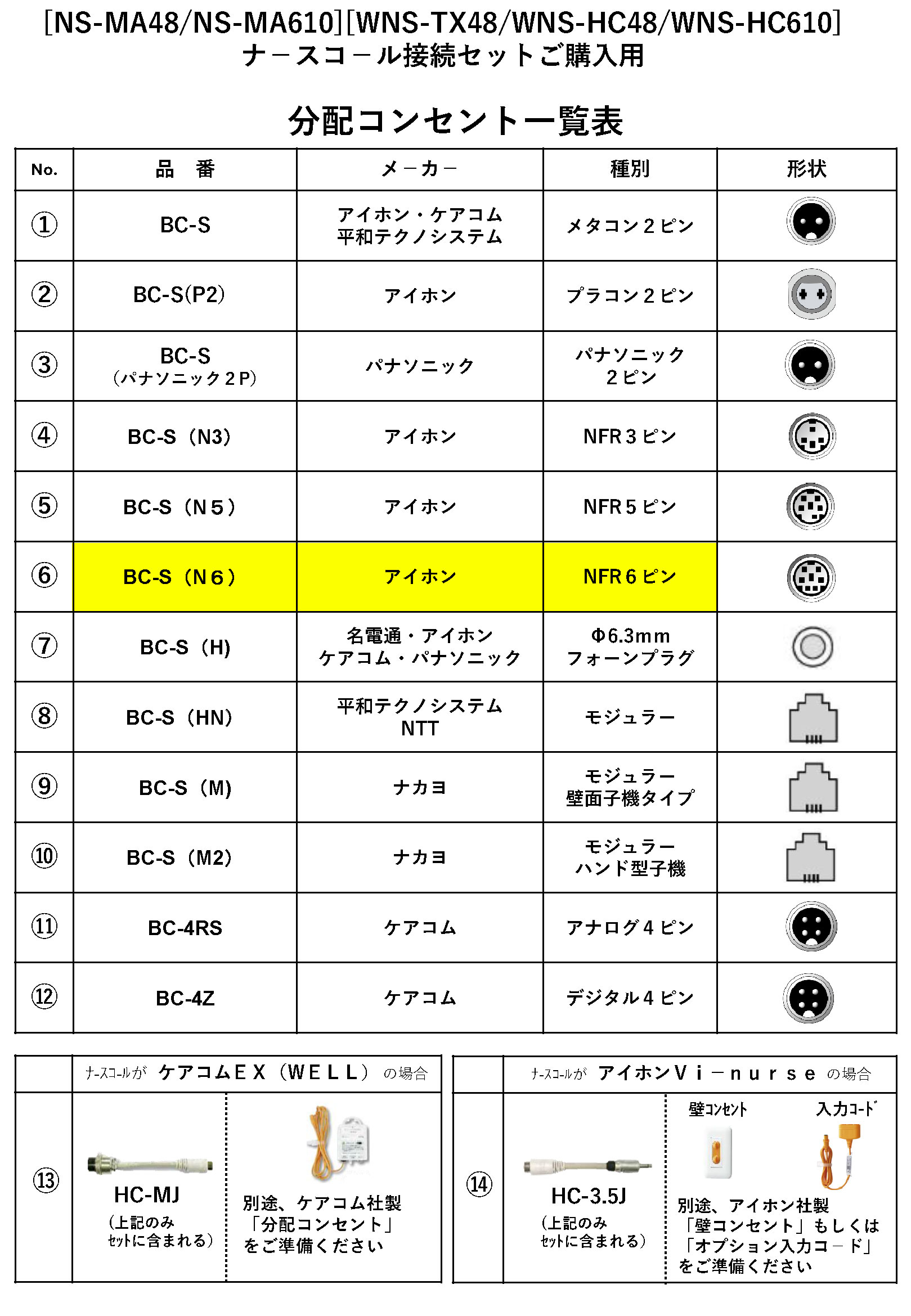

分配コンセント (BC-S(N6))

対象メーカーアイホン（NFR6ピン専用）
外形寸法W40 × H142.5 × D25.5 mm（突起部除く）
質量約109g
入力端子センサー用ピンプラグジャック×2、NFR6ピンレセプタクル×1
出力端子NFR6ピンプラグ×1（リード線1.5m）
使用温度範囲-10℃ 〜 +50℃（屋内専用）

FAQ

Q：このセットだけでアイホンのナースコールに使えますか？ A：はい。アイホン製のNFR6ピン（NFXシリーズ）コンセントであれば、必要な機器がすべて同梱されているため、すぐにご利用いただけます。
Q：マットの上を掃除することはできますか？ A：はい。マット部は日常生活防水仕様のため、消毒液を用いた拭き取りや洗浄が可能です。ただし、ピンプラグ部分は濡らさないようご注意ください。
Q：ナースコールの握りボタンは今まで通り使えますか？ A：はい。同梱の分配コンセントに、今までお使いの握りボタンやハンド子機を差し込むことで、併用が可能です。
Q：親機で「断線警報」が鳴り止まないのですが。 A：分配コンセントに子機（握りボタン等）が接続されていないか、プラグが奥まで刺さっていない可能性があります。しっかりと奥まで差し込んでください。
Q：無線が届く距離はどのくらいですか？ A：見通し距離で約100mです。建物構造や壁の材質により短くなる場合がありますが、通常の病棟内であれば十分に届く設計です。
Q：複数の部屋で使っても混信しませんか？ A：4周波切替に対応しているため、隣接する部屋でチャンネルを分けることにより、混信を効果的に防止できます。
Q：送信機の電池交換は必要ですか？ A：HC-116は送信機として電源が必要になります。通常の使用環境に合わせた電池寿命を設計していますが、定期的な動作確認を推奨します。
Q：マットは両面使えますか？ A：本モデルは表面・裏面とも同じ材質を採用しており、リバーシブルに近い感覚でご使用いただけますが、コードの引き出し方向に合わせて設置してください。
Q：車椅子がマットの上を通っても大丈夫ですか？ A：通常の通行は可能ですが、過度な荷重や急旋回、鋭利なものでの踏みつけはセンサーの寿命を縮める原因となるため避けてください。
Q：設置に工具は必要ですか？ A：工具は不要です。フック掛け、または内蔵マグネットによる固定のみで簡単に設置が完了します。
