NS-MA610-06 マットセンサー ナースコールセット(有線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [NS-MA610-06]

NS-MA610-06 マットセンサー ナースコールセット(有線式) アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [NS-MA610-06]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 離床・徘徊お知らせ アイホンNFR6ピン対応 有線式セット

NS-MA610-06 マットセンサー ナースコールセット(有線式) アイホン NFR6ピン向け

病院や介護施設のアイホン製ナースコール（NFR6ピン）に直接接続し、離床や徘徊をリアルタイムで検知・報知する、高耐久マットセンサーと専用分配コンセントのオールインワンセットです。

  • 型番： NS-MA610-06
  • 構成品： マットセンサー MA-610 ＋ 分配コンセント BC-S(N6)
  • 対応システム： アイホン NFXシリーズ（6ピンジャック搭載モデル）
  • 検知方式： 面状接点による荷重検知（40N / 約4kg）
  • 主な用途： 離床検知、徘徊対策、転倒・転落リスクの早期発見
  • 設置場所： 屋内（ベッドサイド、出入り口、廊下など）

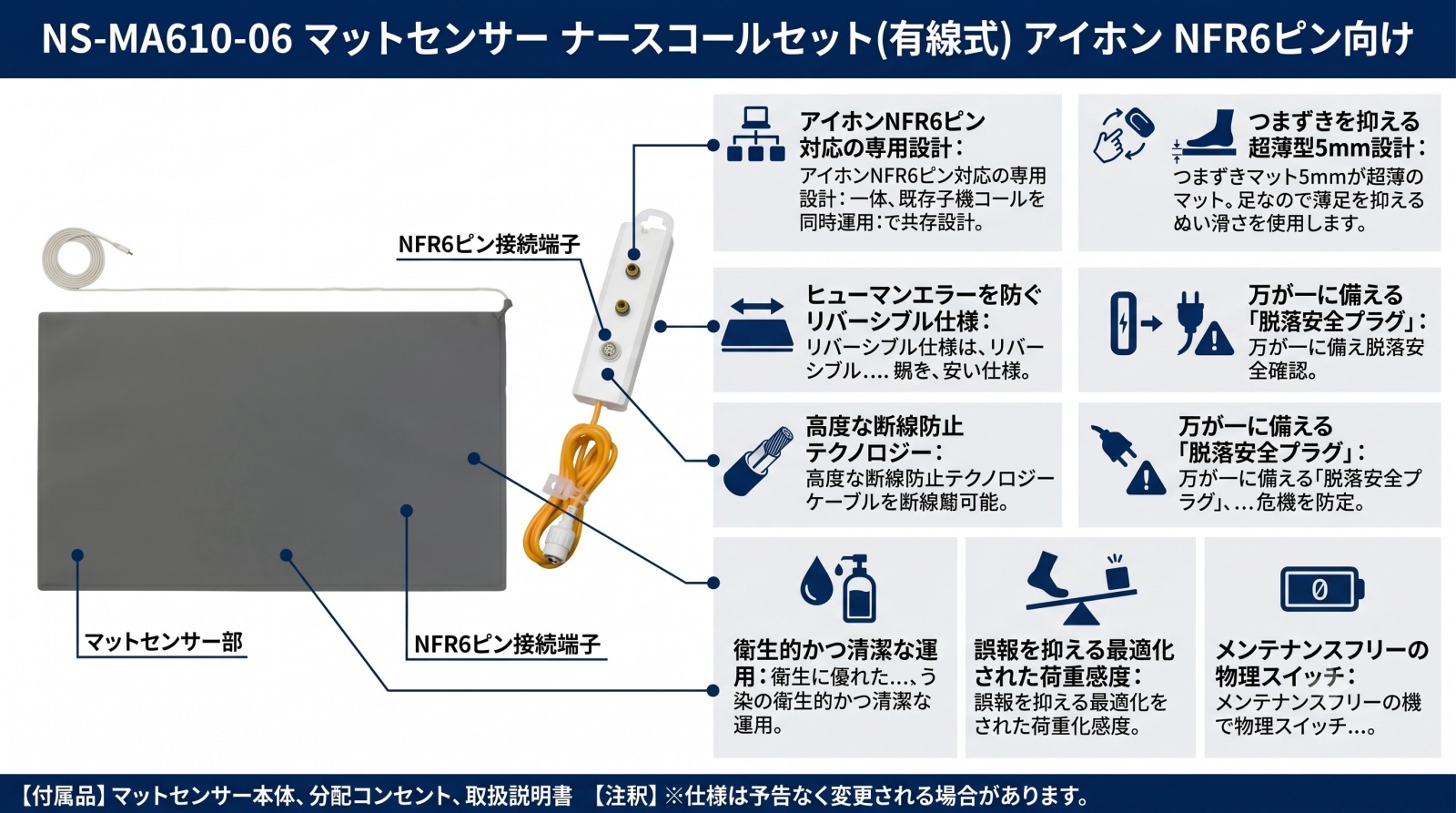

NS-MA610-06 マットセンサー ナースコールセット

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

  • アイホン製6ピンナースコール導入済の現場
  • 深夜帯の無断離床・徘徊を早期に察知したい
  • ベッドからの立ち上がり時の転倒事故防止
  • 施工不要で即座に離床検知を導入したい施設

導入前に確認したいポイント

  • 壁側のジャックが「アイホン製NFR6ピン」か
  • 現在使用中の握り押しボタン等の併用有無
  • 設置予定場所の床面に極端な凹凸がないか
  • センサーの耐用年数（約5年）の把握

特長

アイホンNFR6ピンナースコールに即座に連動

本製品はアイホン製のNFXシリーズなど、6ピンプラグを採用したナースコールシステム専用のセットです。付属の分配コンセント BC-S(N6) を介することで、既存のナースコール子機（握り押しボタン等）の機能を損なうことなく、マットセンサーによる監視を簡単に追加できます。

面状接点による確実な荷重検知ロジック

マット内部に面状の電極を配置した物理スイッチ構造を採用。直径4cmの面積に約4kg（40N）の荷重が加わった際に確実に信号を発信します。人間の踏み込みには即座に反応しつつ、リネン類や枕の落下による誤報を抑制する、現場に即した感度チューニングが施されています。

つまずきを防ぐ「厚み5mm」の超薄型・リバーシブル設計

センサーの厚みはわずか5mmに抑えられており、対象者やスタッフのつまずき事故を未然に防ぎます。また、表裏どちらでも検知可能なリバーシブル設計（軟質PVC素材）を採用しているため、現場での設置ミスを構造的に排除します。

徹底した断線防止テクノロジーによる高耐久性

リード線内部に高強度糸を編み込み、強い引っ張りに対する抗張力を高めています。また、マット本体との接合部には堅牢なブッシュ加工を施し、プラグ部にはリード線一体型成形を採用。医療現場で最も多い「ケーブル断線」トラブルを極限まで低減します。

安全を優先した「脱落安全プラグ」構造

ピンプラグはロック機構を持たない挿入式設計。足や車椅子をコードに引っ掛けてしまった際、断線や転倒を招く前にあえて「抜ける」ことで重大な事故を未然に防ぐ、フェイルセーフ思想に基づいて設計されています。

衛生管理を支える日常生活防水構造

センサー本体は軟質PVC製の日常生活防水構造です。アルコールや中性洗剤による清掃・消毒が可能で、常に清潔な状態を維持できます。感染症対策が重要視される病院・介護施設の環境に最適です。

接続不備を防ぐ脱落断線監視への対応

付属の分配コンセントは、ナースコールシステムの脱落断線監視機能に対応。プラグの浮きや抜けが発生した際にシステム側で検知できるため、接続ミスによる「呼出不能」というリスクを回避します。

長期運用を支える金メッキ接点と補強設計

接点部には金メッキを施し、リード線の綿糸補強を行うなど、細部にわたり耐久性を追求。購入してすぐに使える信頼性の高いセット商品として、多くの施設で採用されています。

選定時に評価したい強み

  • 互換性： アイホン専用設計のため、分配コンセントの適合確認が不要。
  • 施工性： 工事不要。壁のコンセントに差し込むだけで設置完了。
  • 信頼性： センサー専業メーカーTAKEXによる、誤報の少ない物理接点方式。
  • 運用性： 握り押しボタンと併用可能なため、ナースコールの基本機能を維持。

施工・設置ガイド

設置の際は、対象者がベッドから降りる際に必ず足が着く位置に、有効検知部が重なるように配置してください。折り曲げや丸めての保管は、内部接点の破損（常時発報）に繋がるため厳禁です。

確認項目 この製品での考え方・注意点
設置面の条件 完全な平面に設置してください。凹凸のある場所では感度が変わる恐れがあります。
清掃方法 アルコール、中性洗剤での拭き取り。プラグ部は水分厳禁です。
移動・保管 折り曲げ厳禁。平置き状態での保管を推奨します。
通過物の制限 キャスター付きベッドや台車の通過は、内部電極を破壊するため避けてください。

製品仕様

マットセンサー (MA-610)

項目 内容
サイズ H600 × W1,000 × D5mm
有効検知部 H545 × W955mm (外周約20〜27mmは不感帯)
質量 約3.2kg
材質 軟質PVC (グレー色 / 表裏共通)
出力方式 無電圧接点 (受圧連動)
荷重感度 40N / 40φ 押圧 (直径4cmに約4kg)
接点容量 30V / 100mA
ケーブル仕様 長さ 3m、ピンプラグ付 (高強度糸組み込み)
使用温度範囲 -10℃ 〜 +50℃
防水性能 日常生活防水型 (プラグ部除く)

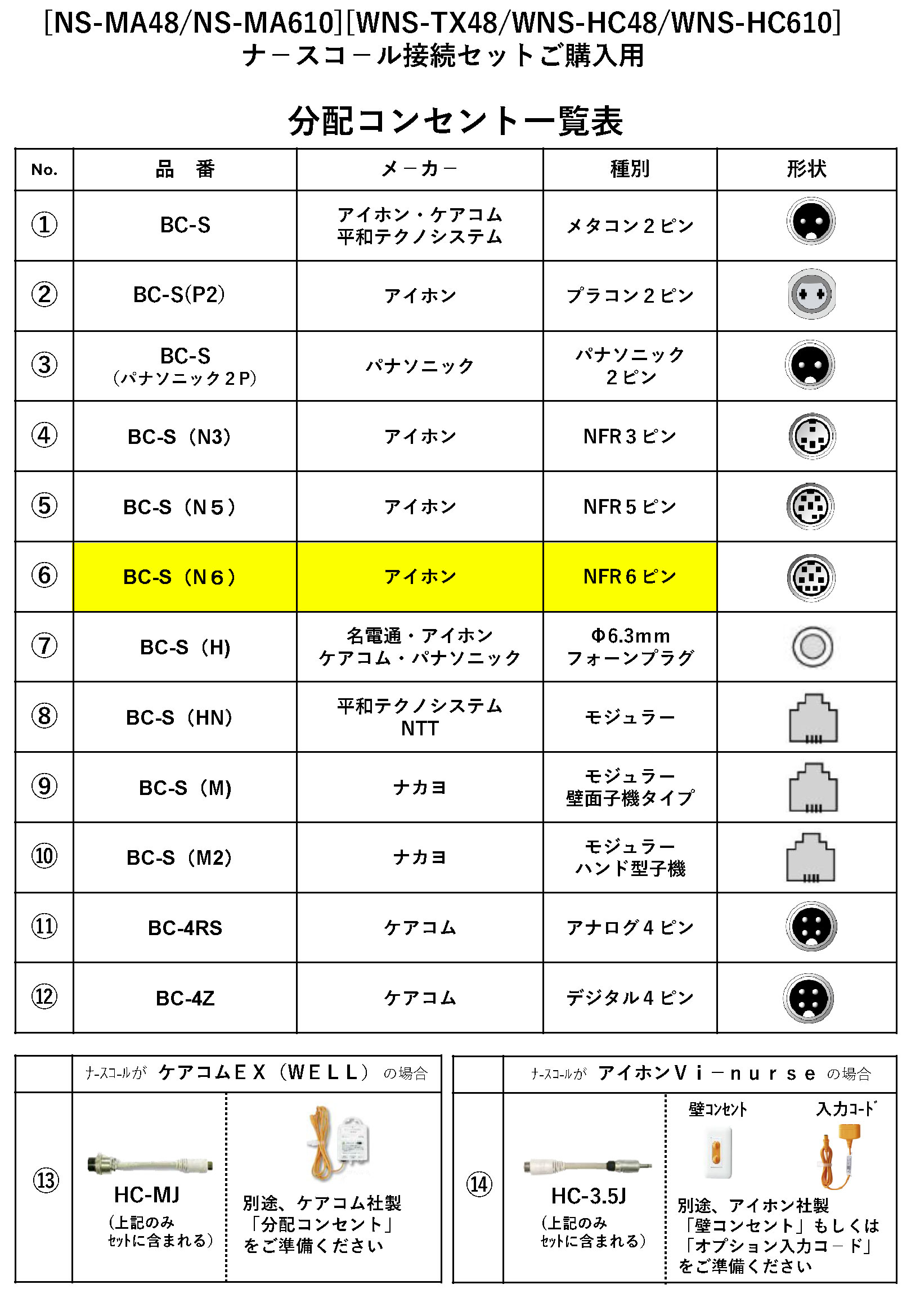

分配コンセント (BC-S(N6))

項目 内容
対応メーカー アイホン (NFR6ピン専用)
入力端子 プラグ入力ジャック × 2、NFR6ピンレセプタクル × 1
出力端子 NFR6ピンプラグ (リード線 1.5m)
外形寸法 W40 × H142.5 × D25.5mm (突起部除く)
質量 約109g
固定方法 壁掛けフック、または背面の取付用磁石

FAQ

Q：アイホン以外のナースコールでも使えますか？ A：本セットはアイホン「NFR6ピン」専用です。他のピン数や他メーカーの場合は、別の分配コンセントが必要になりますので別途お問い合わせください。
Q：センサーの上に市販のラグなどを敷いても反応しますか？ A：はい、可能です。上からフロアマット等を重ねることでセンサーへの物理ダメージを軽減できます。その際、4kg以上の荷重が適切に伝わるか事前にテストを行ってください。
Q：誰も乗っていないのにナースコールが鳴り続けます。 A：マットを丸めたり、重い家具を置いたりしたことにより、内部接点が折れ曲がって短絡（ショート）している可能性があります。物理的な破損の場合は修理不能のため交換が必要です。
Q：感度を調整（もっと軽く・重く）することはできますか？ A：いいえ、荷重感度は40N（約4kg）に固定されており、調整することはできません。
Q：プラグが抜けやすい気がするのですが故障ですか？ A：故障ではありません。スタッフや対象者がコードを引っ掛けた際の転倒事故防止と、断線防止のための意図的な安全設計です。
Q：ナースコールの呼び出しボタン（握り押しボタン）と同時に使えますか？ A：はい、分配コンセントに呼び出しボタンを接続する専用差込口がありますので、併用可能です。
Q：センサーを洗うことはできますか？ A：マット本体は日常生活防水ですので、アルコールや中性洗剤で拭き取りが可能です。ただし水没や、プラグ部分に水がかかることは厳禁です。
Q：何年くらい使用できますか？ A：安全性を担保するため、メーカーでは納入後5年を目安に更新（交換）を推奨しています。
Q：断線してしまった場合、リード線だけの修理は可能ですか？ A：本製品は防水・耐久性を保つため一体成形されており、リード線のみの交換・修理はできません。
Q：分配コンセントを繋いだら、センサーが反応していないのにエラー音が鳴ります。 A：分配コンセントに既存の呼び出しボタン（ハンド子機）が接続されていない場合、システムが「脱落」と判断してアラームを鳴らすことがあります。必ず子機を接続してください。
