竹中エンジニアリング (TAKEX) 徘徊お知らせ機器ナースコール連動無線通信(小電力) アイホン専用(NFR6ピン)

WNS-HC610-06 マットセンサーナースコールセット(無線式) アイホン NFR6ピン向け

有線配線の煩わしさを解消する、無線式マットセンサー一式セット。アイホン製ナースコール（NFR6ピン）にプラグインで即座に導入可能です。

ベッドサイドや出口に敷く「マットセンサー」と、それを無線化する「送信機」「受信機」、さらに既存の子機と併用できる「分配コンセント」をパッケージ化。断線リスクを低減し、介護・医療現場の安全管理をスマートに実現します。

型番： WNS-HC610-06

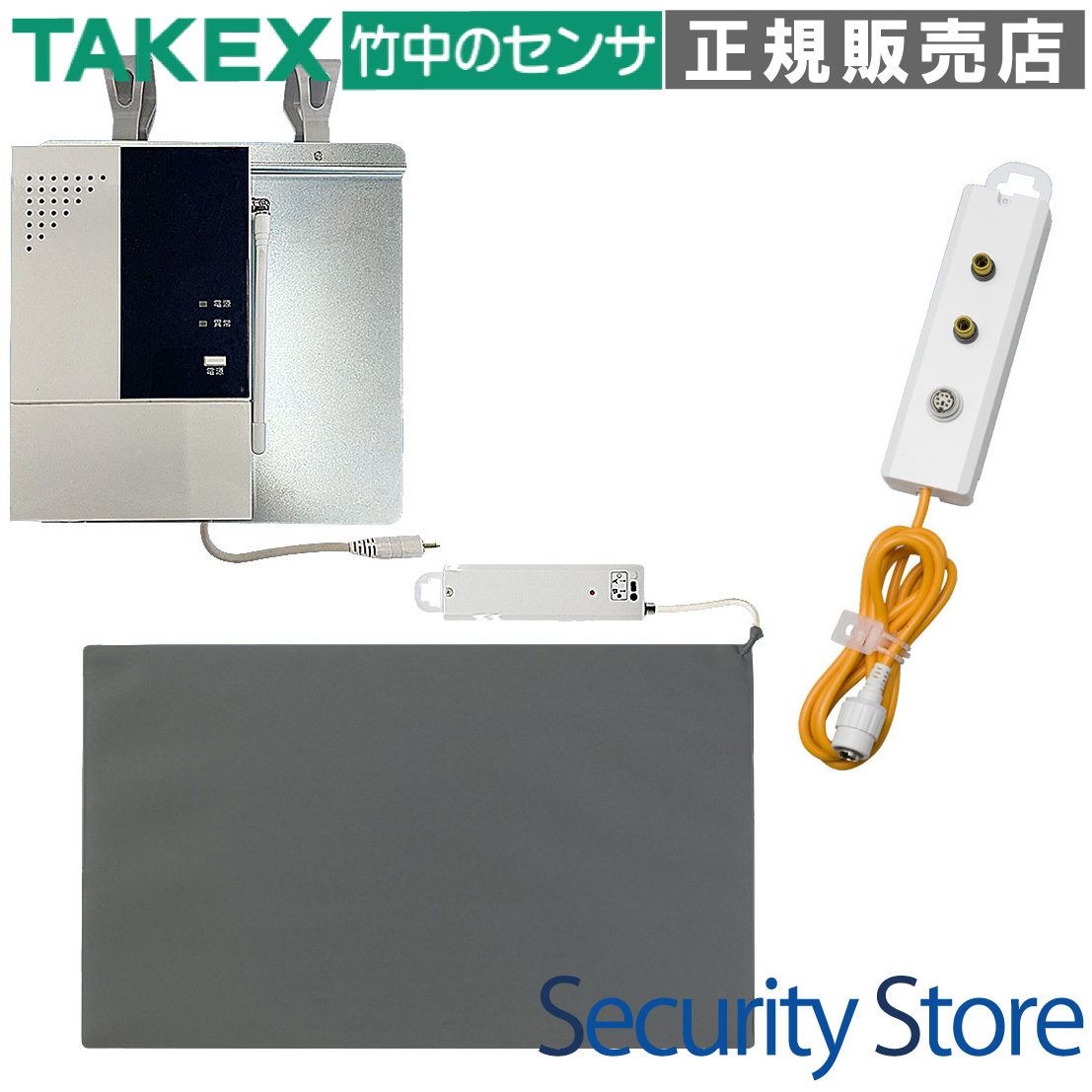

製品構成： マットセンサー(MA-610) + 送信機(HC-116) + 受信機(HCR-200F) + 分配コンセント(BC-S(N6))
対応システム： アイホン NFR 6ピン仕様
通信距離： 見通し約100m（小電力無線）
設置方式： フック掛け / マグネット固定対応

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

病院・介護施設での徘徊・離床検知
ベッドからの転倒・転落の未然防止
有線配線が困難な病室や居室への設置
清掃頻度の高い環境でのセンサー運用

導入前に確認したいポイント

壁側のコンセントが「アイホン 6ピン」か確認
鉄筋コンクリート等、電波遮蔽物の有無
ナースコール子機（呼出ボタン）の型番確認
マット設置場所の床面サイズ（600×1000mm）

特長

センサーから分配器までを無線化し断線故障を防止

マットセンサーとナースコール接続部の間を無線（ワイヤレス）で結ぶため、足元を這うケーブルがなくなります。これにより、車椅子や歩行器によるケーブルの踏みつけ、引っ掛かりによる転倒事故や、繰り返しの負荷による断線トラブルを劇的に低減します。

600×1000mmのワイドな検知エリア

マットセンサー「MA-610」は、ベッドサイドを広くカバーできる余裕のサイズ設計。端の方に足を置いた場合でも確実に検知できるよう、感度領域が最適化されています。表面は日常生活防水仕様で、消毒や洗浄も可能なため、衛生管理が重要な現場でも安心です。

4周波切替対応で混信を回避

受信機・送信機ともに4つの周波数チャンネルを切り替えて使用可能です。隣接する病室で複数のワイヤレスシステムを同時運用する場合でも、周波数を分けることで安定した通信を確保し、誤動作や不報を防止します。

フック掛け・マグネットによる簡単設置

受信機「HCR-200F」には背面にフックが標準装備されており、ベッド柵やヘッドボードに掛けるだけで設置が完了します。大がかりな工事は不要で、患者様の入れ替えや部屋移動の際も、スタッフの手でスムーズに移設が可能です。

既存のナースコール子機をそのまま併用可能

同梱の分配コンセント「BC-S(N6)」を使用することで、センサーを接続しながら、これまで使用していた「呼出握りボタン」や「ハンド型子機」を同時に差し込んで利用できます。患者様の利便性を損なうことなく、センサー監視機能だけを追加できます。

高耐久設計のセンサーリード線

マットから送信機へ繋ぐコードには、高強度糸を2本組み込んだ補強構造を採用。リード線の引き出し部にはブッシュ加工を施しており、意図しない強い引っ張りに対しても高い耐性を誇ります。金メッキ仕様のピンフラグは、長期間の使用でも腐食を抑えます。

最大40台までの送信機登録に対応

受信機1台に対して、最大40台までのワイヤレス送信機を登録可能です。マットセンサーだけでなく、別売のベッドコーナーセンサーやトイレ用センサーなどを組み合わせ、一つのナースコール回線に複数のセンサーを紐付けるといった柔軟な運用が可能です。

    選定時に評価したい強み
    信頼のTAKEXブランド： センサー専業メーカーならではの検知精度と耐久性。
施工コストの削減： 配線工事が不要なため、導入当日から運用を開始可能。
脱落警報への対応： 分配コンセントにより、不意のプラグ抜けもシステムで検知。
メンテナンス性： 送信機には「入切スイッチ」を搭載し、ベッドメイキング時等の誤報を防止。



施工・設置ガイド

本製品はアイホン製NFR6ピンコンセント専用です。接続手順は、まず壁のコンセントに分配コンセントを差し込み、受信機をフックで固定します。送信機にマットセンサーを接続し、ペアリングを確認するだけのステップで完了します。

確認項目	詳細・注意事項
対応コンセント	アイホン製 NFXシリーズ 6ピン(NFR6ピン)レセプタクル
通信距離	見通し約100m（周囲の構造物により変動します）
設置のコツ	送信機・受信機は金属板の裏など電波を遮る場所を避けて設置してください。
清掃について	マットセンサーは水拭き・消毒が可能ですが、プラグ部は濡らさないでください。

製品仕様

構成品 / 項目	仕様内容
マットセンサー (MA-610)	サイズ：600(W)×1000(L)mm / 厚み：約4mm 材質：PVC（グレー色）防水：日常生活防水リード線：3m（ピンプラグ付き・金メッキ）
受信機 (HCR-200F)	受信周波数：小電力無線（4周波切替）登録台数：最大40台設置：フック式出力：ナースコール接続用無電圧接点
送信機 (HC-116)	入力端子：1系統（ピンジャック）操作：入切スイッチ付き設置：フック・裏面マグネット付き
分配コンセント (BC-S(N6))	対応：アイホンNFR6ピン入力端子：センサー用ジャック×2、子機用NFR6ピン×1 リード線：1.5m 外形寸法：W40×H142.5×D25.5mm

FAQ

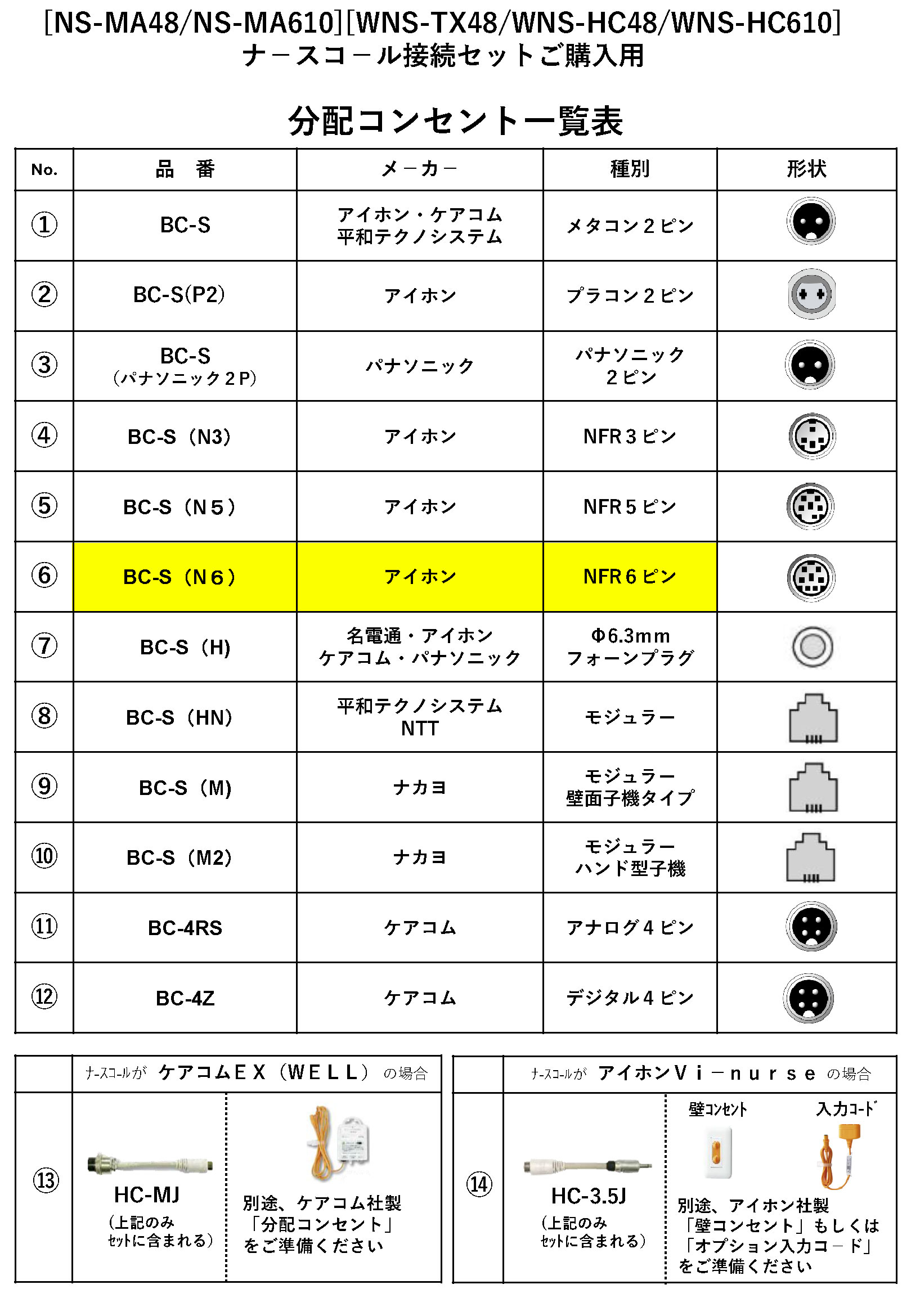

Q：他社のナースコール（ケアコム等）でも使えますか？ A：本製品はアイホンNFR6ピン専用です。他社メーカーやピン数が異なる場合は、それぞれの仕様に合わせた分配コンセントの選定が必要です。

Q：電池寿命はどのくらいですか？ A：送信機の電池寿命は、1日10回の送信で約2年が目安となります（使用環境や電池性能により異なります）。

Q：マットの上を歩いても大丈夫ですか？ A：はい、歩行を検知するように設計されています。ただし、鋭利なものを踏んだり、過度な荷重が局所的にかかる使い方は故障の原因となります。

Q：電波が届かない場合はどうすればいいですか？ A：別売の中継機を設置することで、電波到達距離を延長することが可能です。

Q：マットが汚れた際、水洗いは可能ですか？ A：日常生活防水仕様ですので、表面を水拭きしたり、アルコール等で消毒することが可能です。ただし、プラグ部分は水に濡れないよう注意してください。

Q：ナースコールの握りボタンも一緒に使えますか？ A：はい、同梱の分配コンセントにある子機差込口に、既存の握りボタンを接続して併用いただけます。

Q：プラグが抜けた時にナースコールは鳴りますか？ A：分配コンセントを使用している場合、壁からプラグが抜けると「脱落断線信号」が発生し、ナースコール親機に通知される安全設計となっています。

Q：1台の受信機に2枚のマットを登録できますか？ A：はい、送信機を追加することで、最大40台までのセンサーを1台の受信機に登録して運用できます。

Q：ベッドのシーツの下に敷いても反応しますか？ A：本製品は床に敷く「マットセンサー」です。ベッド上での検知には、別売の「ベッドセンサー」の使用を推奨します。

Q：スイッチを「切」にしている間は通知されませんか？ A：送信機の「入切スイッチ」を切にすると、マットを踏んでも電波は送信されません。一時的な離床や清掃時に便利です。
