WNS-200F-06 フック付受信機　ナ- スコ- ル接続セット アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [WNS-200F-06]

WNS-200F-06 フック付受信機　ナ- スコ- ル接続セット アイホン NFR6ピン向け TAKEX 竹中エンジニアリング [WNS-200F-06]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) ナースコール接続 アイホン NFR6ピン対応 ワイヤレス受信機 徘徊お知らせ機器

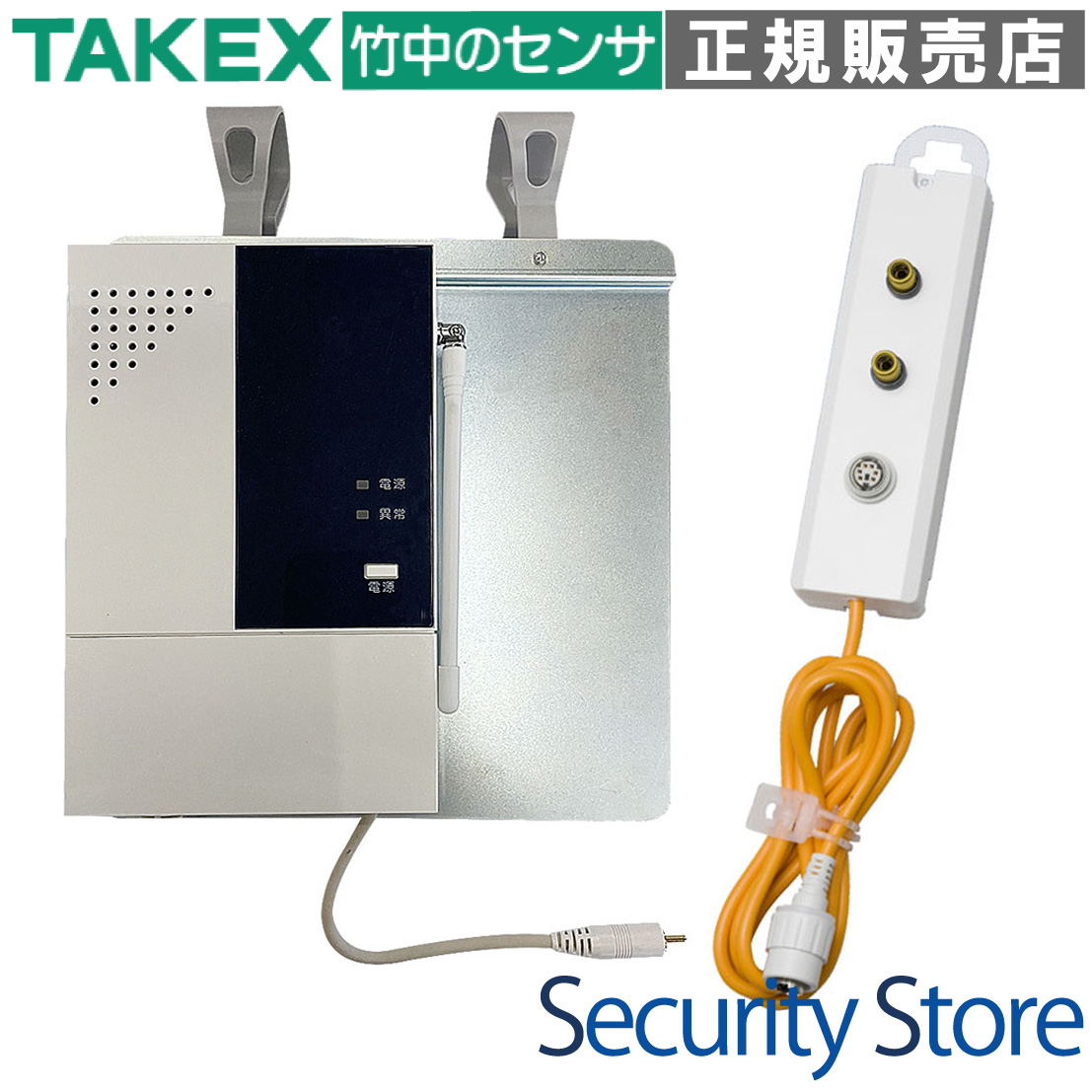

WNS-200F-06 フック付受信機 ナースコール接続セット アイホン NFR6ピン向け

本製品は、竹中エンジニアリング製の各種ワイヤレス送信機を、既設のアイホン製ナースコールシステム（NFR6ピン）に統合するための接続セットです。

「フック付受信機」と「分配コンセント」が一体化されており、ベッド周りの配線をすっきりさせながら、マットセンサーなどのワイヤレス運用を可能にします。断線トラブルの解消と施工の簡略化を同時に実現する、医療・介護施設向けのソリューションです。

  • 型番： WNS-200F-06
  • 対応システム： アイホン NFR6ピン仕様（NFXシリーズ等）
  • 無線方式： 小電力セキュリティ、4周波切替対応
  • 登録台数： 最大40台
  • 設置方法： ベッド柵・ヘッドボードへのフック掛け / 磁石固定

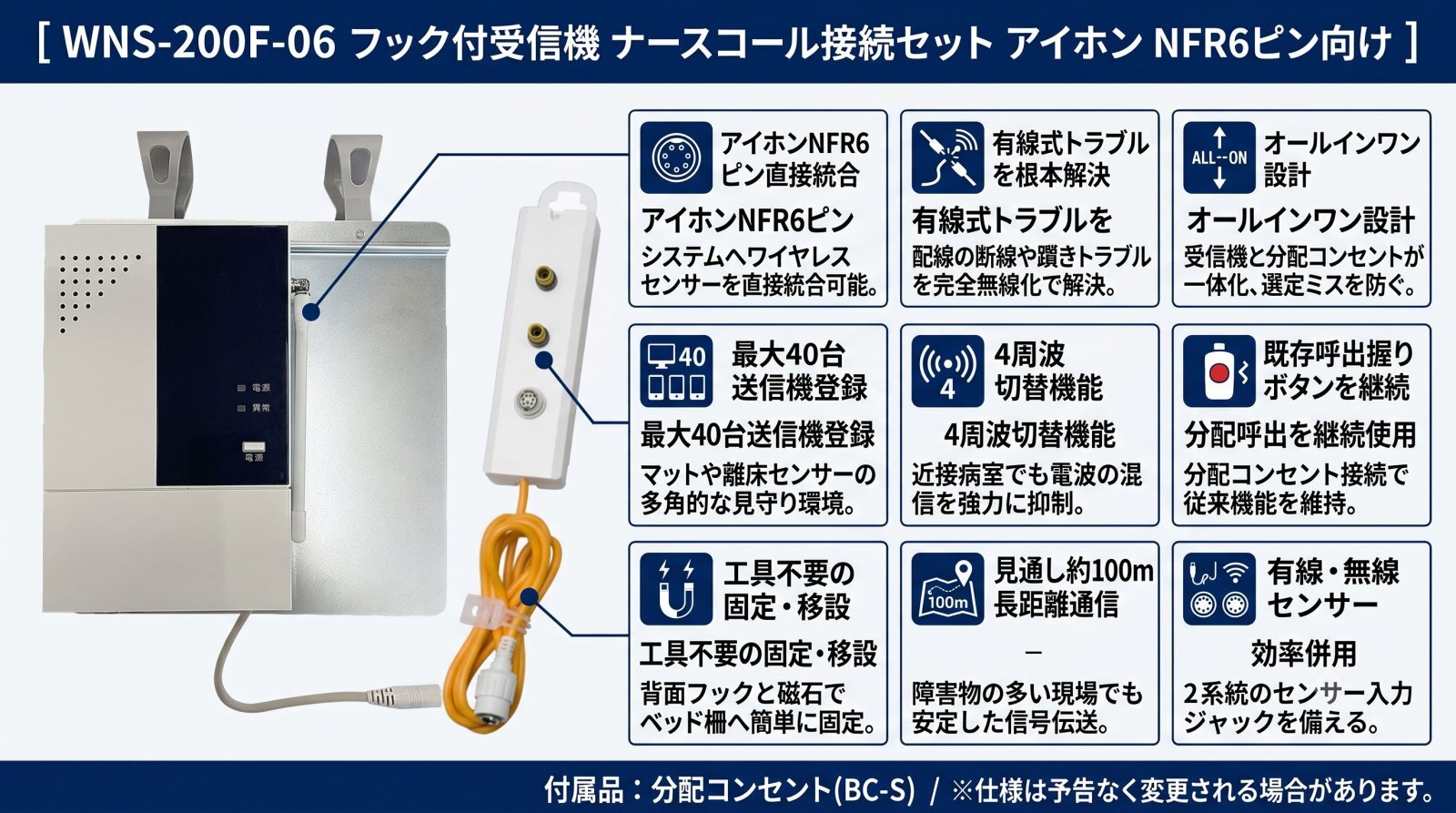

WNS-200F-06 フック付受信機 ナースコール接続セット

資料ダウンロード

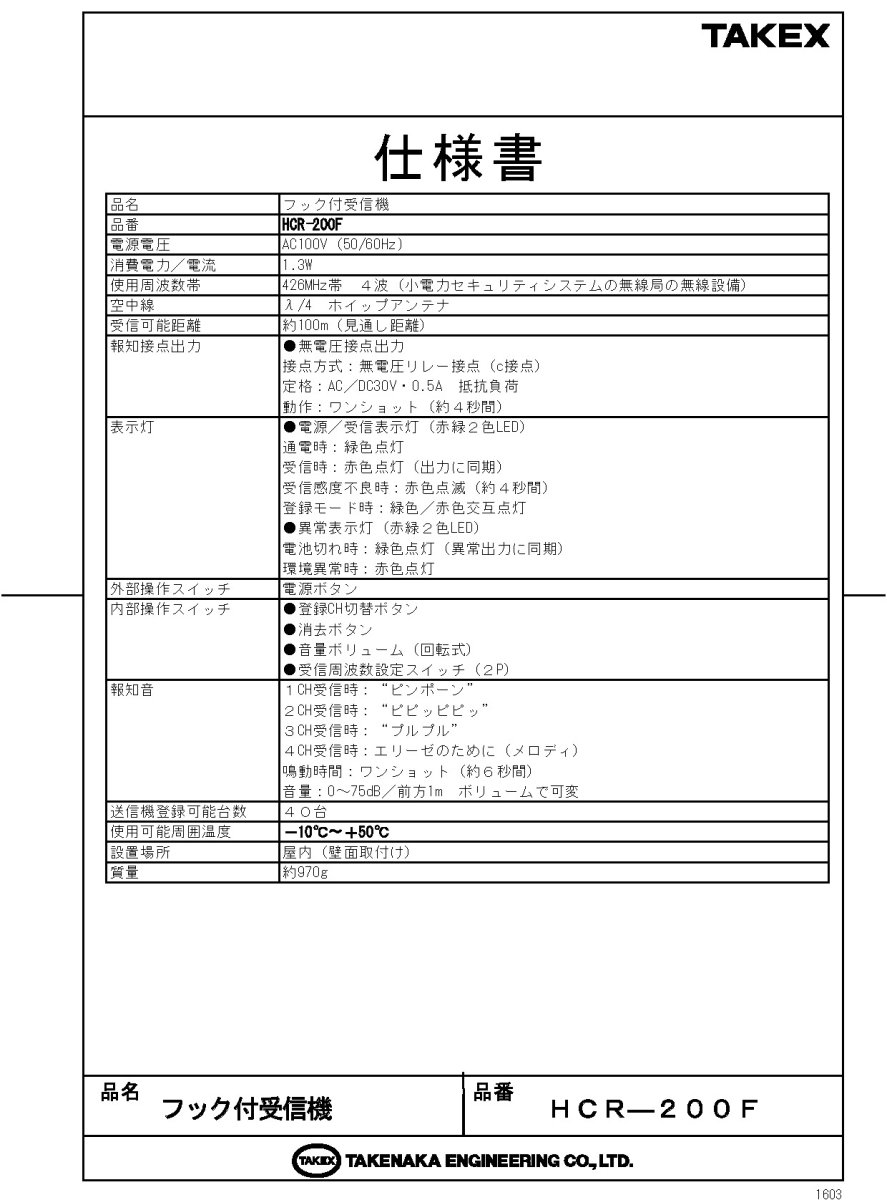

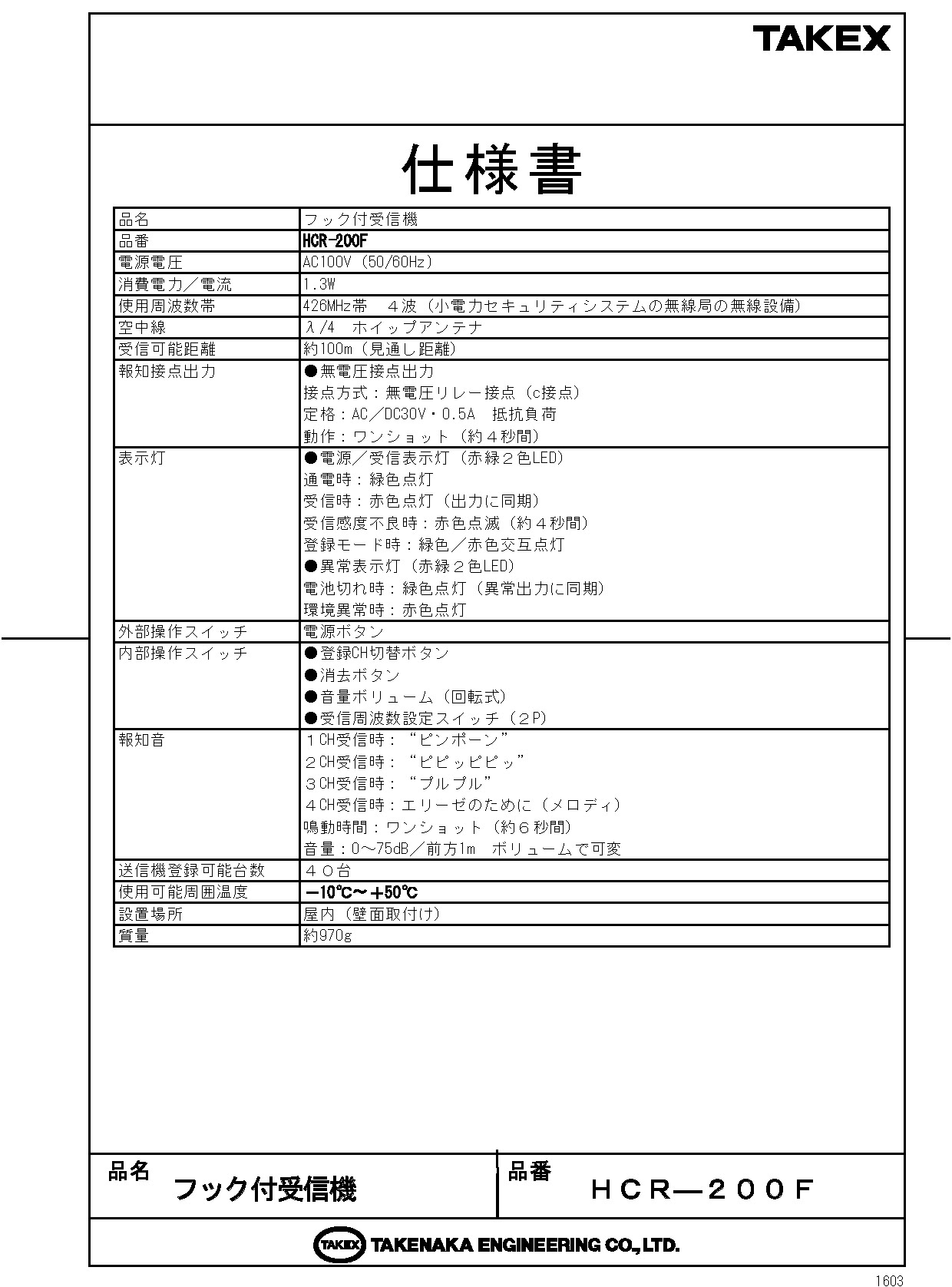

仕様書（PDF）

この製品が向いている用途

  • マットセンサーのワイヤレス化による断線防止
  • ベッド周りの配線整理と安全確保
  • 既存ナースコール子機との併用運用
  • 徘徊お知らせ・離床検知の効率化

導入前に確認したいポイント

  • 壁側のコンセントが「NFR6ピン」であるか
  • 使用するワイヤレス送信機の周波数が対応か
  • 送信機から受信機までの距離（見通し100m内）
  • ナースコール子機を併用するかどうか

特長

センサーから分配器までを完全に無線化

従来の有線式マットセンサー等で頻発していた「ケーブルの断線」や「引っかかりによる転倒事故」のリスクを解消します。センサー信号をワイヤレスで受信するため、ベッド周辺の足元をすっきりと保つことができます。

最大40台のワイヤレス送信機を登録可能

1台の受信機に対して、最大40台までの送信機を登録可能です。マットセンサーだけでなく、ベッドコーナーセンサーや各種ワイヤレスボタンなどを組み合わせた、多角的な見守り環境を構築できます。

4周波切替対応で混信を強力に抑制

4周波切替機能を搭載しており、近接する複数の病室で同時にシステムを使用する場合でも、電波の混信を軽減し、信頼性の高い信号伝送を実現します。

既存のナースコール子機をそのまま併用可能

分配コンセント部には、既存のナースコール子機（ハンド型子機や握りボタン）を接続できるレセプタクルが備わっています。センサーを追加しても、患者様が使う従来の呼出機能は損なわれません。

工事不要の簡単設置設計

本体にはフックと磁石が備わっており、ベッドの柵やヘッドボード、スチール製の家具などに簡単に取り付けることができます。複雑な工事を必要とせず、導入したその日から運用を開始できます。

高い信頼性を支える見通し100mの通信距離

電波到達距離は見通し約100mを確保。障害物の多い医療現場でも安定した通信を維持するための十分なスペックを備えています。

選定時に評価したい強み

  • メンテナンス性の向上： 断線トラブルが激減し、予備品の管理コストを削減できます。
  • 運用柔軟性： センサーの増設や位置変更がワイヤレスなので容易です。
  • 脱落警報対応： ナースコール側の仕様に合わせた適切なインターフェース設計。
  • オールインワン： 受信機と分配コンセントがセットのため、選定ミスがありません。

施工・設置ガイド

本製品は屋内専用です。以下の手順で設置してください。

確認項目 内容・注意点
壁コンセントへの接続 本機のプラグを壁のNFR6ピンコンセントに奥まで確実に差し込んでください。
子機の接続 分配コンセントのレセプタクルに、握り押しボタン等を必ず接続してください。未接続だと脱落警報が鳴る場合があります。
本体の固定 フックまたは磁石を使用し、ケーブルに負荷がかからない場所に固定してください。
センサーの追加 無電圧接点出力のマットセンサー等を、側面のジャック（最大2系統）に接続可能です。

製品仕様

項目 内容
型番 WNS-200F-06

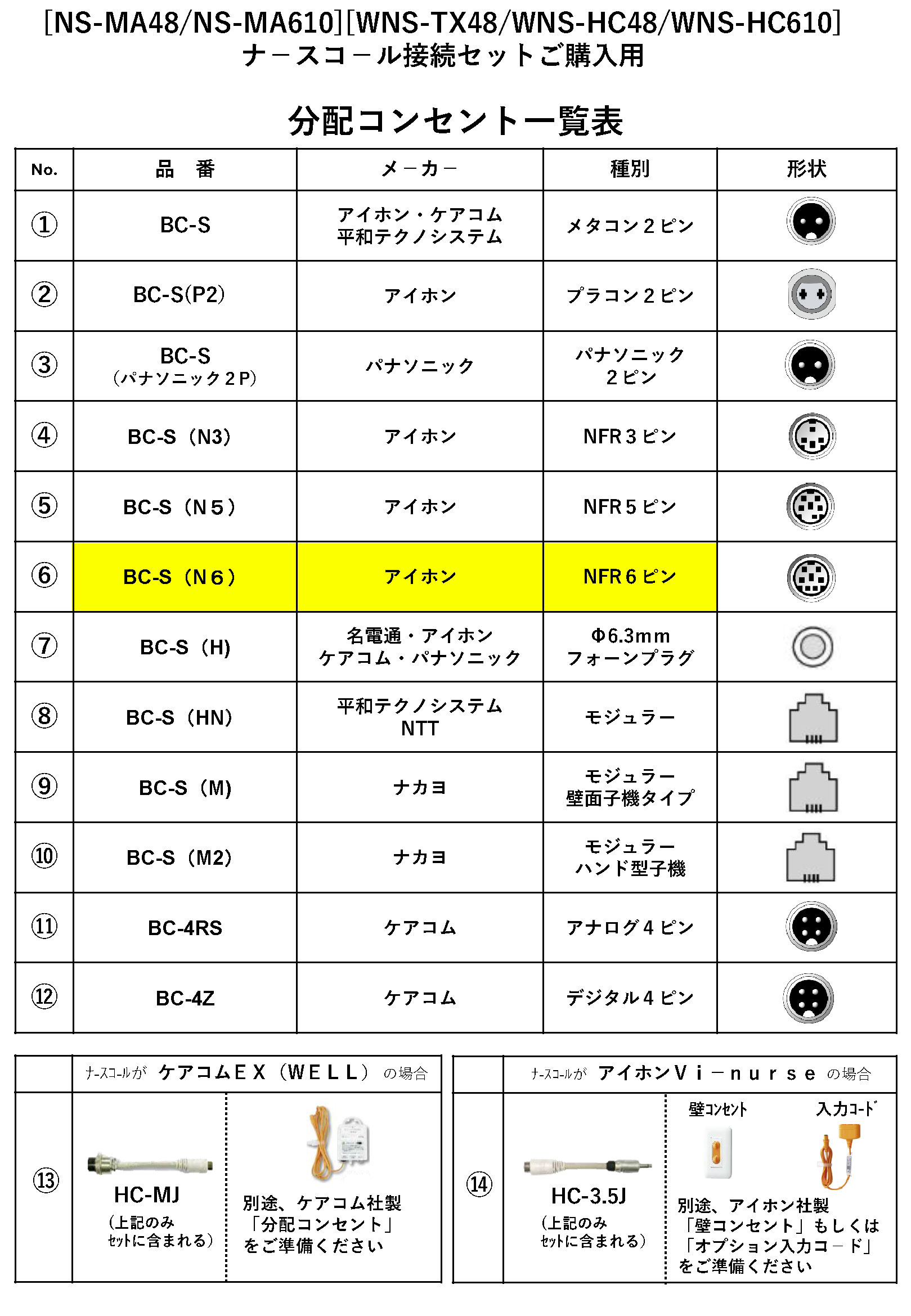

構成品 フック付受信機（HCR-200F相当） + 分配コンセント（BC-S(N6)）
対象メーカー アイホン（NFR6ピン仕様専用）
無線到達距離 約100m（見通し距離）
送信機登録台数 最大40台
無線周波数 4周波切替対応（小電力セキュリティ）
分配コンセント外形寸法 幅 40mm × 高さ 142.5mm × 奥行 25.5mm（突起部除く）
分配コンセント質量 約109g
材質 ABS樹脂（白色）
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内
入力端子（分配部） ピンプラグ用ジャック×2、NFR6ピン レセプタクル×1
出力端子（分配部） NFR6ピンプラグ（リード線1.5m付）×1

FAQ

Q：アイホン製のどのナースコールでも使えますか？ A：アイホン製の「NFR6ピン」仕様のコンセント専用です。ご購入前に既設のナースコールプラグのピン数と形状をご確認ください。
Q：ナースコールの子機（握りボタン）を繋がずに使用できますか？ A：いいえ、子機を接続しないとナースコール親機側で「脱落警報（異常警報）」が発生する場合があります。必ず子機を併設してご使用ください。
Q：無線が混信して誤作動することはありませんか？ A：4周波切替機能を搭載しており、設定を変更することで近隣のユニットとの混信を避けることが可能です。
Q：最大何台までセンサーを登録できますか？ A：竹中エンジニアリング製の対応ワイヤレス送信機を最大40台まで登録可能です。
Q：有線のマットセンサーも接続できますか？ A：はい、分配コンセント部に2系統のピンプラグ入力ジャックがありますので、有線のマットセンサー等を接続して使用することも可能です。
Q：電池交換は必要ですか？ A：受信機および分配コンセントはナースコールラインから、または構成により外部供給されるため、受信機本体の電池交換は不要ですが、接続する「ワイヤレス送信機」側には電池が必要です。
Q：磁石で固定しても電子機器に影響はありませんか？ A：一般的なスチール製ベッド等への固定を想定した磁石ですが、精密な医療機器の直近への設置は避けてください。
Q：防水仕様ですか？ A：いいえ、屋内専用の非防水仕様です。水がかかる場所や結露する環境での使用は避けてください。
Q：登録した送信機のIDは電源を切っても消えませんか？ A：はい、登録情報は不揮発性メモリーに保存されるため、停電やプラグの抜き差しで消えることはありません。
Q：警報が鳴り止まない場合はどうすればよいですか？ A：プラグが奥までしっかりと差し込まれているか確認してください。特にアイホン製は少しの浮きでも異常判定されることがあります。
