9.7型LEDカラー液晶モニター TAKEX 竹中エンジニアリング [LCM-971]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

監視用モニター AHD対応 LEDバックライト VESA規格対応法人向け

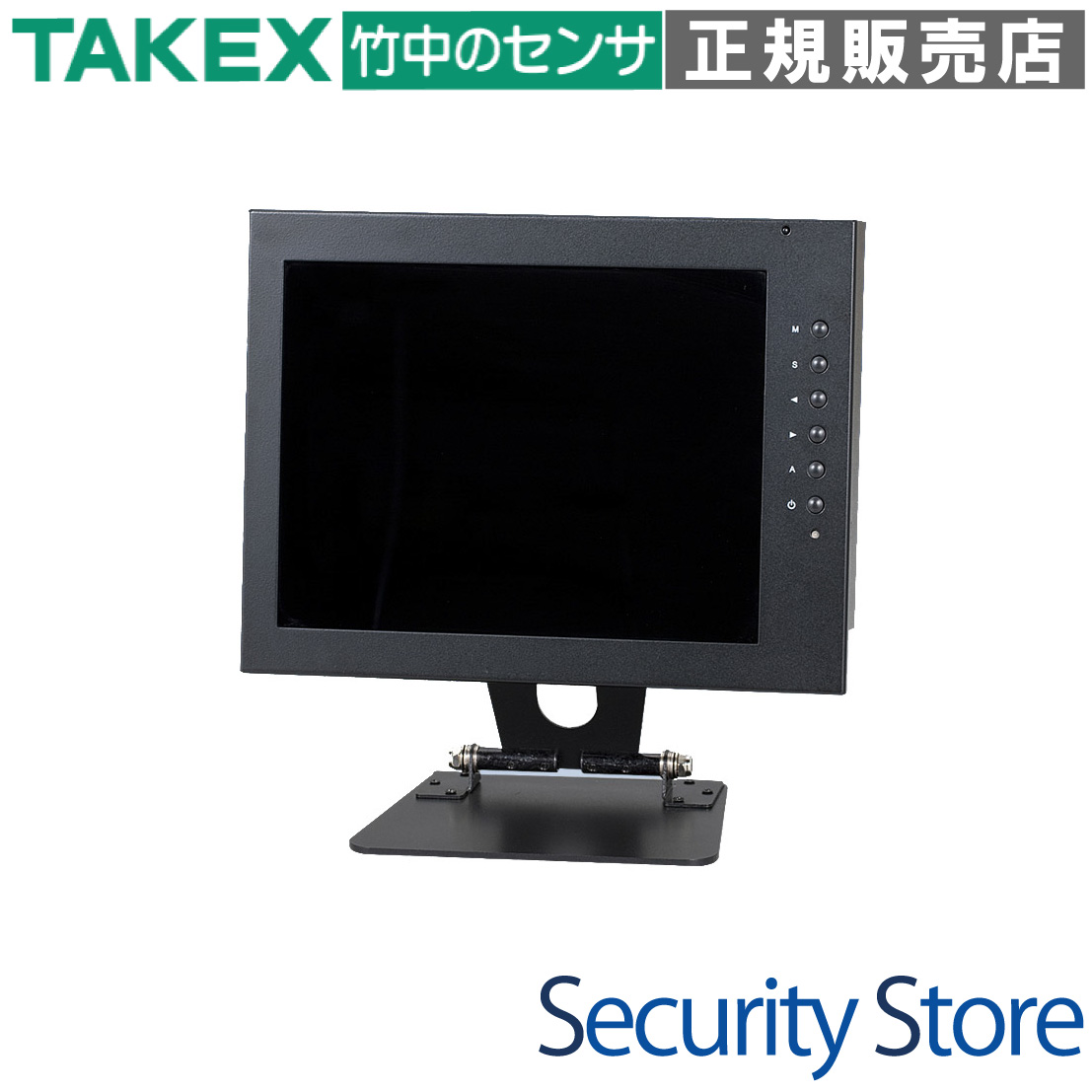

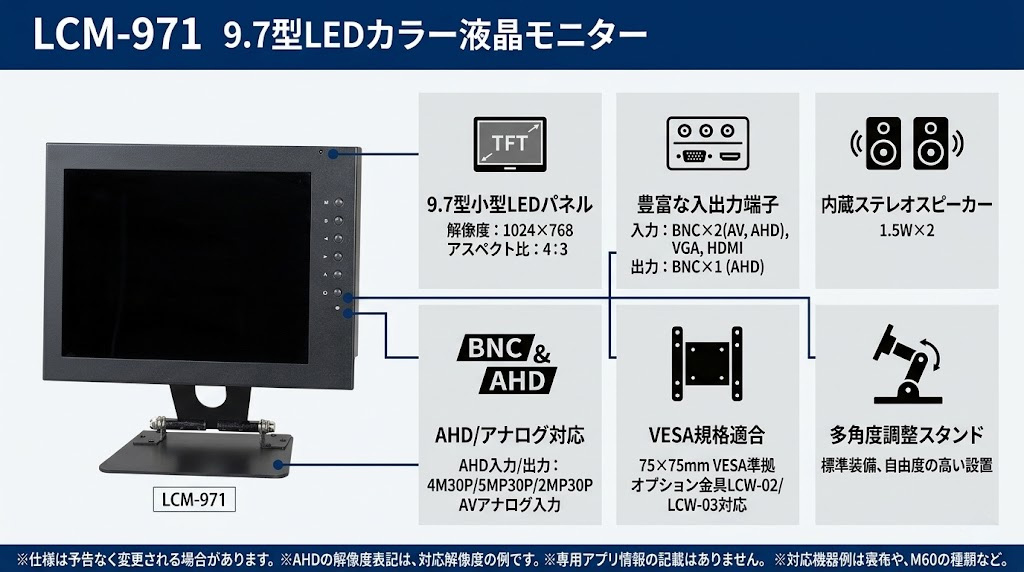

LCM-971 9.7型LEDカラー液晶モニター

LCM-971は、防犯・監視システムの構築に最適な高解像度9.7型LEDカラー液晶モニターです。コンパクトな筐体ながら、AHD信号からアナログ映像まで幅広く対応し、省スペースでのマルチモニタリングを実現します。

型番： LCM-971
製品名： 9.7型LEDカラー液晶モニター
解像度： 1024×768 (XGA)
主な入力： AHD (最大5MP対応), HDMI, VGA, AV(BNC)
設置方式： 据え置きスタンド付属 / VESA 75mm対応
音声仕様： スピーカー内蔵 (1.5W×2)

資料ダウンロード

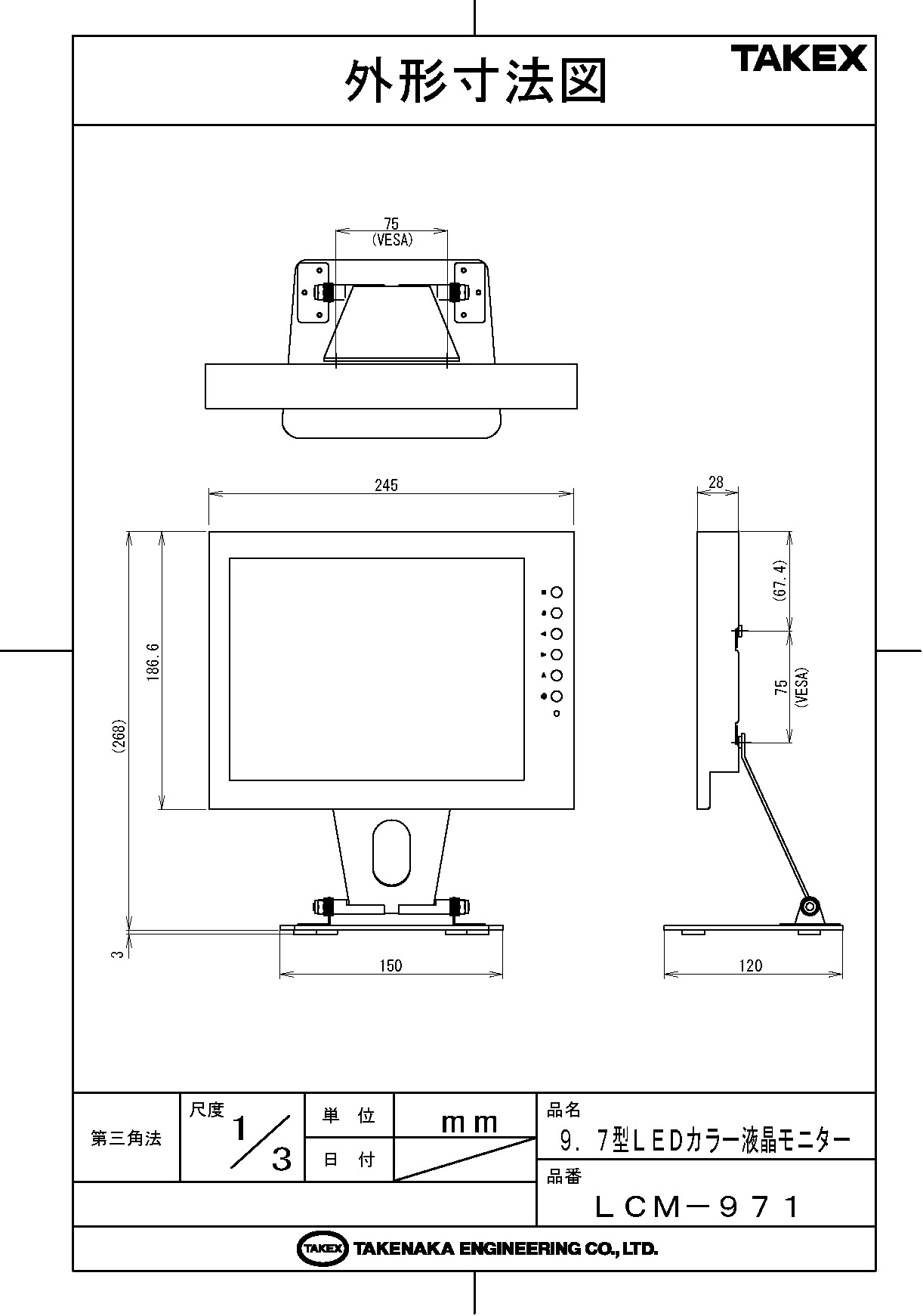

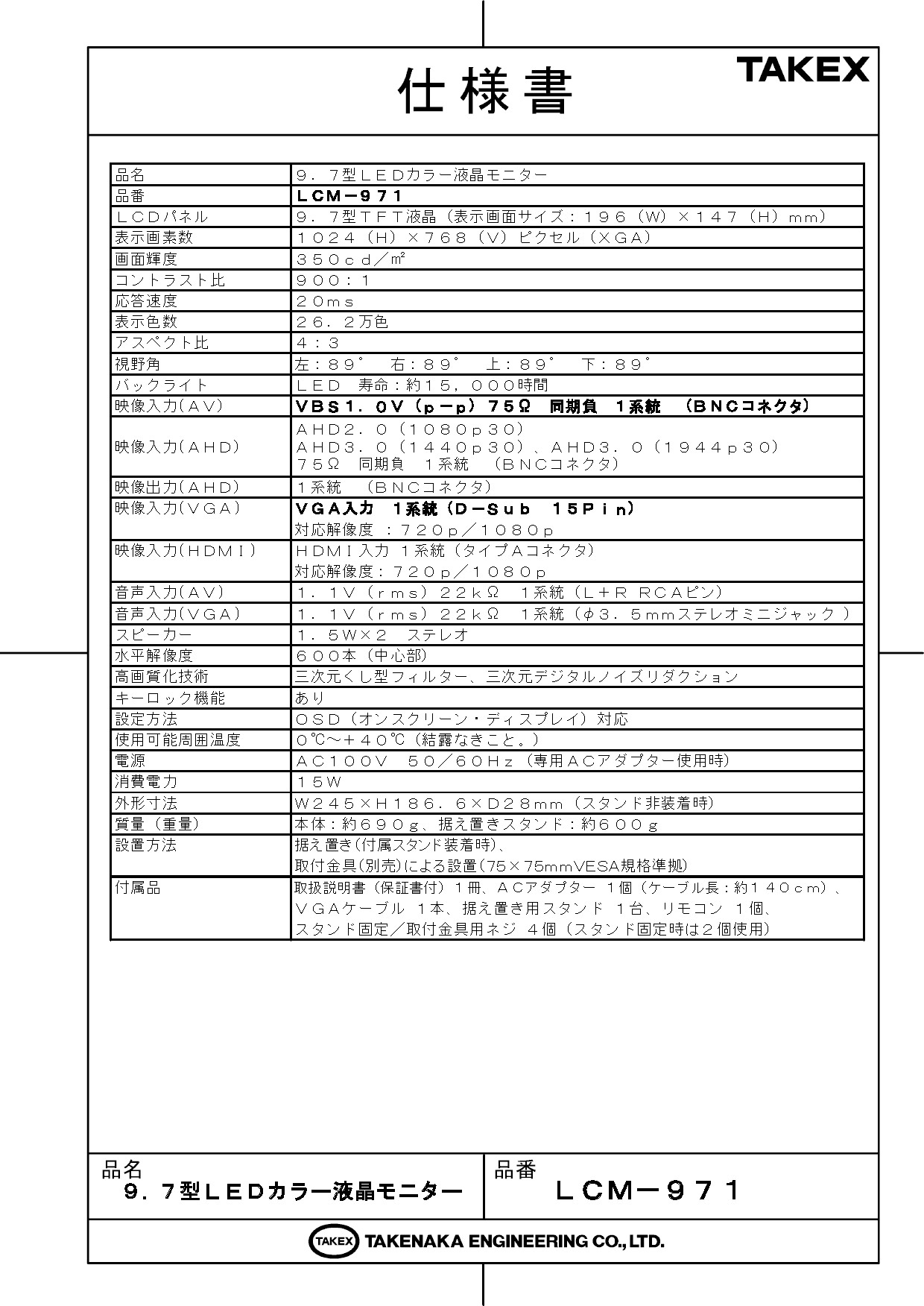

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

監視用カメラの個別モニタリング
レジ周辺や受付等の省スペース設置
サーバーラックや組込機器の表示用
AHDカメラ映像の現場調整・確認用

導入前に確認したいポイント

アスペクト比が「4:3」であること
入力信号が対応解像度内であるか
壁掛け時は別売の取付金具が必要
バックライト寿命は約15,000時間

特長

9.7型の小型・高精細XGAパネル採用

設置場所を選ばない9.7型の小型サイズでありながら、1024×768（XGA）の高解像度を実現。防犯カメラの映像を細部まで鮮明に映し出すことが可能です。4:3のアスペクト比は、従来の監視システムとの親和性も高く設計されています。

4種類の多彩な映像入力ソースに対応

BNC端子によるアナログ（AV）入力に加え、高画質なAHD信号、PC接続用のVGA、デジタル入力のHDMIの合計4系統を搭載。新旧の監視システムが混在する環境でも、これ一台で柔軟に対応できる汎用性の高さが強みです。

最大5MPのAHD信号入力をサポート

AHD入力は200万画素（1080p）から最大500万画素（1944p）まで対応。高精細なネットワークカメラ並みの映像を同軸ケーブル経由でダイレクトに表示でき、遅延の少ないリアルタイム監視を可能にします。

便利なAHDループスルー出力機能を搭載

入力されたAHD信号をそのまま他のモニターや録画機（DVR）へ出力できるBNC出力端子を装備。複数の場所で同時に映像を確認するブリッジ接続が容易になり、システム構成の幅が広がります。

高画質を支える三次元映像処理回路

「三次元くし型フィルター」および「三次元デジタルノイズリダクション（3D-DNR）」を搭載。映像信号のノイズを効果的に除去し、輪郭のちらつきや色にじみを抑えたクリアな監視映像を提供します。

運用性を高めるスピーカー内蔵とキーロック

1.5W×2のステレオスピーカーを内蔵しており、音声付きカメラの監視も外部スピーカーなしで行えます。また、設定変更を制限するキーロック機能を備えているため、不特定多数が触れる場所での誤操作を防止できます。

VESA規格準拠による自由な設置スタイル

標準の据え置きスタンドによる設置のほか、背面にVESA規格（75×75mm）準拠の取付穴を装備。オプションの壁面取付金具（LCW-02/LCW-03等）を使用することで、壁掛けやアーム取り付けなど現場に合わせたレイアウトが可能です。

    選定時に評価したい強み
    幅広い互換性： アナログから5MP AHD、HDMIまで1台でカバー。
省スペース設計： 10インチ未満のサイズでフルカラー・高精細表示。
ループスルー機能： AHD出力により配線の分岐・延長がスマート。
高信頼性： 監視用途を想定した三次元ノイズリダクション機能。



製品仕様

項目	内容
品名	９．７型ＬＥＤカラー液晶モニター
品番	ＬＣＭ－９７１
ＬＣＤパネル	９．７型ＴＦＴ液晶（表示画面サイズ：１９６（Ｗ）×１４７（Ｈ）ｍｍ）
表示画素数	１０２４（Ｈ）×７６８（Ｖ）ピクセル（ＸＧＡ）
画面輝度	３５０ｃｄ／㎡
コントラスト比	９００：１
応答速度	２０ｍｓ
表示色数	２６．２万色
アスペクト比	４：３
視野角	左：８９°　右：８９°　上：８９°　下：８９°
バックライト	ＬＥＤ　寿命：約１５，０００時間
映像入力（ＡＶ）	ＶＢＳ１．０Ｖ（ｐ－ｐ）７５Ω　同期負　１系統　（ＢＮＣコネクタ）
映像入力（ＡＨＤ）	ＡＨＤ２．０（１０８０ｐ３０）ＡＨＤ３．０（１４４０ｐ３０）、ＡＨＤ３．０（１９４４ｐ３０）７５Ω　同期負　１系統　（ＢＮＣコネクタ）
映像出力（ＡＨＤ）	１系統　（ＢＮＣコネクタ）
映像入力（ＶＧＡ）	ＶＧＡ入力　１系統（Ｄ－Ｓｕｂ　１５Ｐｉｎ）対応解像度：７２０ｐ／１０８０ｐ
映像入力（ＨＤＭＩ）	ＨＤＭＩ入力１系統（タイプＡコネクタ）対応解像度：７２０ｐ／１０８０ｐ
音声入力	ＡＶ：１系統（Ｌ＋ＲＲＣＡピン）ＶＧＡ：１系統（φ３．５ｍｍステレオミニジャック）
スピーカー	１．５Ｗ×２　ステレオ
水平解像度	６００本（中心部）
高画質化技術	三次元くし型フィルター、三次元デジタルノイズリダクション
機能	キーロック機能、ＯＳＤ対応
使用可能周囲温度	０℃〜＋４０℃（結露なきこと。）
電源・消費電力	ＡＣ１００Ｖ（専用ＡＣアダプター）、消費電力：１５Ｗ
外形寸法	Ｗ２４５×Ｈ１８６．６×Ｄ２８ｍｍ（スタンド非装着時）
質量	本体：約６９０ｇ、据え置きスタンド：約６００ｇ
設置方法	据え置き（付属スタンド）、取付金具（別売：７５×７５ｍｍＶＥＳＡ規格）
付属品	取扱説明書、ＡＣアダプター、ＶＧＡケーブル、据え置き用スタンド、リモコン、ネジ類

FAQ

Q：AHDカメラの映像をそのまま別のDVRに接続できますか？ A：はい、AHDループスルー出力端子（BNC）を搭載しているため、本機を経由して別の機器に信号を渡すことが可能です。

Q：壁に取り付けることは可能ですか？ A：可能です。背面のVESA規格（75×75mm）に対応した壁面取付金具（別売のLCW-02/LCW-03など）をご使用ください。

Q：対応しているAHDの解像度は？ A：AHD 2.0（1080p/200万画素）から、AHD 3.0（1440p/400万画素、1944p/500万画素）まで幅広く対応しています。

Q：HDMI接続で音声は出ますか？ A：はい、HDMI入力時は内蔵のステレオスピーカーから音声が出力されます。

Q：画面比率（アスペクト比）は変更できますか？ A：本製品は標準で4:3のパネルを採用しており、アナログカメラや特定の監視映像の表示に最適化されています。

Q：設定を勝手に変えられないようにロックできますか？ A：はい、キーロック機能を搭載しておりますので、店舗など不特定多数の方が触れる環境でも安心して設置いただけます。

Q：バックライトの寿命はどのくらいですか？ A：約15,000時間が目安となります。使用環境や輝度設定により前後する場合があります。

Q：付属品に映像ケーブルは含まれますか？ A：VGAケーブルが1本付属しています。BNCケーブルやHDMIケーブルは別途必要に応じてご用意ください。

Q：液晶はどの角度から見ても綺麗に見えますか？ A：視野角は上下左右ともに89°と広く、斜め方向からでも色の変化が少ない良好な視認性を確保しています。

Q：リモコンで何が操作できますか？ A：電源のON/OFF、入力切替、音量調整、OSDメニューの操作などが手元で行えます。
