ネットワーク対応接点転送装置 [ND-ST01]

ネットワーク対応接点転送装置 [ND-ST01]

販売価格: 会員のみ販売

商品詳細

中央電子（CEC） 接点転送装置 リモートI/O IPv6/IPv4対応 IPsecセキュア通信

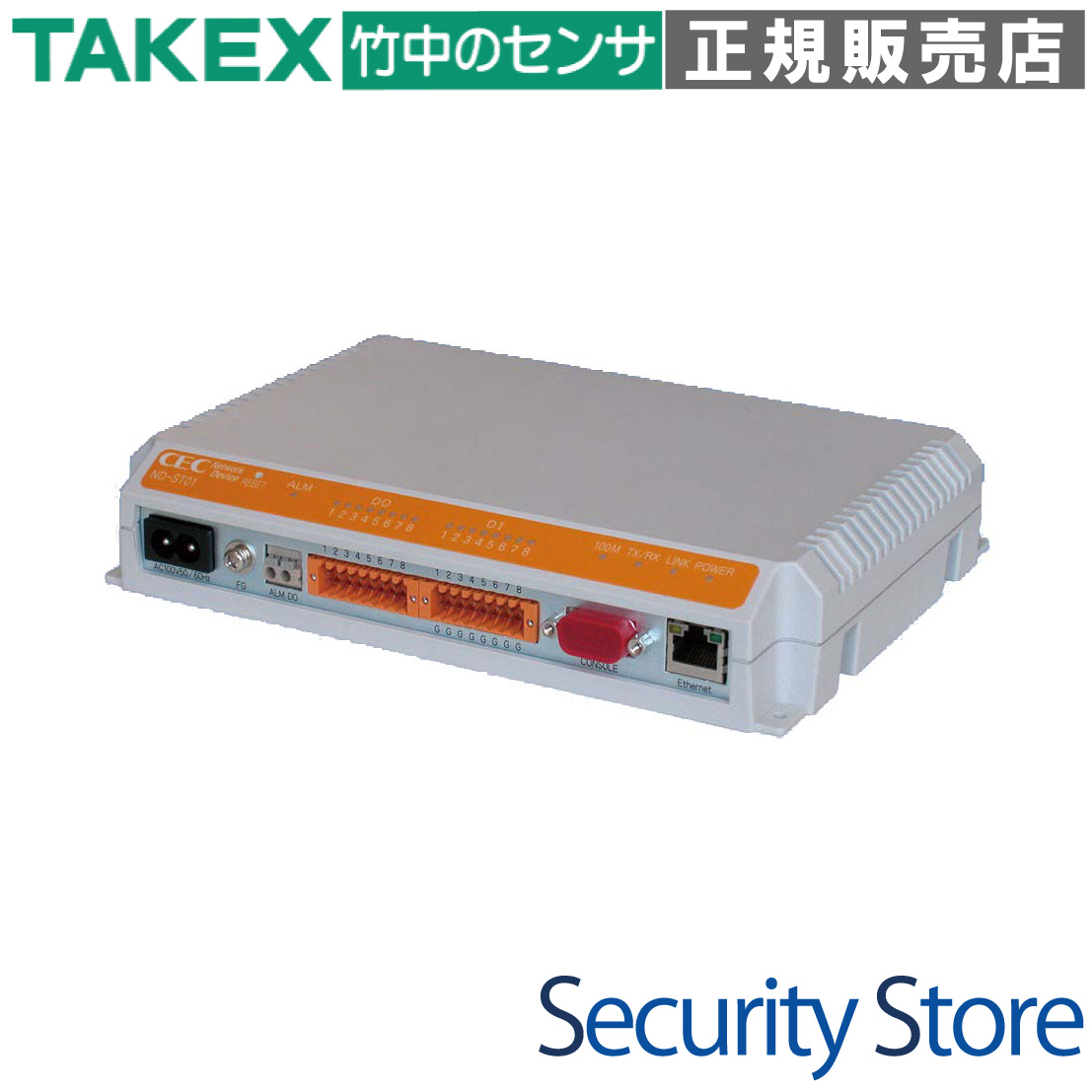

ND-ST01 ネットワーク対応接点転送装置

既存のIPネットワークを活用し、離れた場所へ接点信号をセキュアかつ低コストで転送する、双方向対応のリモートI/O装置です。

ND-ST01は、8点の無電圧接点入力と8点の無電圧接点出力を備え、ネットワーク経由で信号をリアルタイム転送します。専用線の敷設が不要になるため、広大な工場敷地内や多拠点間のアラーム監視・設備制御の省配線化に最適です。

  • 型番： ND-ST01
  • 製品名： ネットワーク対応接点転送装置
  • 入出力点数： 接点入力 8点 / 接点出力 8点
  • 通信プロトコル： IPv4/IPv6 デュアルスタック、IPsec対応
  • 電源： AC100V 50/60Hz
  • 主な用途： 遠隔監視、設備制御、アラーム一括管理

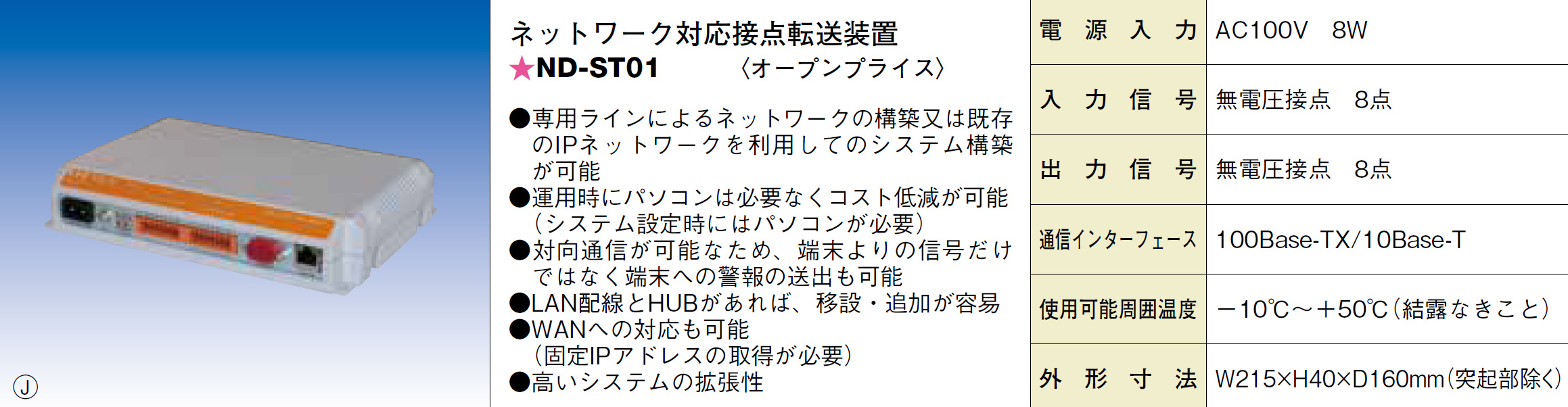

ND-ST01 ネットワーク対応接点転送装置

資料ダウンロード

仕様書（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・ビル内のアラーム信号の遠隔転送
  • 既存LANを活用した設備のON/OFF遠隔操作
  • 多拠点間の異常信号一括監視（WAN経由）
  • 配線工事が困難な場所への接点移設

導入前に確認したいポイント

  • ネットワーク環境（IPv4またはIPv6）
  • 接点入力の形式（無電圧接点/オープンコレクタ）
  • 接続先の接点容量（DC30V 1A以内）
  • 設置場所の温度環境（-10℃〜+50℃）

特長

8対8の双方向接点転送を実現

1台のND-ST01に8系統の入力と8系統の出力を装備しています。対向で2台設置することで、A地点のセンサー入力をB地点で出力し、同時にB地点の操作スイッチの状態をA地点で受け取るといった双方向通信が可能です。

既存のIPネットワークを利用した省配線化

専用の信号線を敷設することなく、社内LANや既存のネットワークインフラを活用してシステムを構築できます。AC100V電源とLAN配線があればどこでも増設・移設が可能なため、施工コストを劇的に抑えられます。

運用にパソコン不要の自律動作

初期設定時こそパソコンが必要ですが、通常運用時は本機単体で動作します。OSのフリーズやアップデートによるシステム停止のリスクを排除し、24時間365日の安定稼働を実現します。

高度なセキュリティ機能「IPsec」搭載

ビジネス用途で不可欠なIPsecによる暗号化通信に対応。接点情報や制御データがネットワーク上で盗聴・改ざんされるのを防ぎ、強固なセキュリティ環境下でリモートI/Oを運用できます。

最大8箇所へのマルチポイント転送

1対1の通信だけでなく、1台のND-ST01から最大8台の転送先装置へ同時に信号を送り出すことができます。大規模な施設での一斉アラーム通知などに威力を発揮します。

現場での確認が容易な状態表示LED

本体前面パネルに、各接点の入力・出力状態をリアルタイムで表示するLEDを搭載。ネットワークを介した接続試験や、トラブル時の切り分けが現場で直感的に行えます。

多彩な異常通知機能

ネットワーク障害などで転送が失敗した際、物理的なアラーム出力に加え、電子メール送信、SNMPトラップ、遠隔コマンド発行など複数の手段で管理者に即座に通知します。

最大10,000件のロギング機能

接点の入出力イベントを内部メモリに最大10,000件まで記録可能。いつ、どの接点が動作したかを後から詳細に解析でき、保守・運用のエビデンスとして活用できます。

選定時に評価したい強み

  • 高い汎用性： IPv4/IPv6デュアルスタック対応で、最新のネットワーク環境にも適応。
  • 信頼の国内設計： 中央電子株式会社（CEC）による高品質な設計と製造体制。
  • 長距離対応： AWG22ケーブル使用時、接点入力部で最大500mまでの配線が可能。
  • 管理効率： Webブラウザから全設定が可能。SNMP対応で統合管理も容易。

製品仕様

項目 仕様内容（ND-ST01）
外形寸法 215(W) × 160(D) × 40(H) mm（突起部除く）
質量 約0.6 kg
定格電源 / 消費電力 AC100V 50/60Hz / 8W
動作環境条件 温度：-10℃ 〜 +50℃ ／ 湿度：10%RH 〜 90%RH（結露なきこと）
接点入力 8点（フォトカプラ入力、駆動電流10mA）
TTLオープンコレクタ（24V）／無電圧接点に対応
内部24V電源内蔵、GND共通
接点入力配線 外部配線最大許容抵抗値 50Ω（AWG22で500mまで）
接点出力 8点（リレー接点出力、ノーマルオープンのみ）
接点出力容量 DC30V 1A以内（抵抗負荷時）、最小電流 1mA
アラーム出力 1点（通信断通知用、リレー接点、DC30V 1A以内）
通信インタフェース 100Base-TX / 10Base-T（RJ45コネクタ）
設定用ポート CONSOLE（RS232、D-sub 9ピン）
LED表示 POWER、LINK、TX/RX、100M、DI、DO、ALM
適合規格 VCCI-classA、電気用品安全法（PSE）
主な機能 接点転送（再送/定期転送）、ロギング（1万件）、IPsec、電子メール通報、SNMP v1、Webサーバ、NTP、遠隔コマンド、ping機能
添付品 接点入出力用コネクタ各1、AC電源ケーブル(2.5m)、アース線(2m)、操作工具、ゴム足、CD-ROM、導入手引き、保証書

FAQ

Q：ND-ST01は何をする装置ですか？ A：離れた場所にある接点信号（スイッチやセンサーの状態）を、既存のLANやインターネットを通じて別の場所に設置したND-ST01へ転送し、そこで実際の接点を出力させる装置です。
Q：運用中にパソコンを常に接続しておく必要がありますか？ A：いいえ、必要ありません。初期設定時のみパソコンを使用しますが、通常運用は本機が自律して動作します。
Q：何km先まで接点を送ることができますか？ A：IPネットワーク（LAN/WAN）がつながる場所であれば距離に制限はありません。拠点間通信（VPNや固定IP利用）により、県外や海外への転送も可能です。
Q：セキュリティ面で不安がありますが、対策はされていますか？ A：はい、通信データを暗号化するIPsecに対応しているほか、パスワード認証やアクセス可能なIPアドレスの制限機能を備えています。
Q：ネットワークが切れた場合はどうなりますか？ A：本体のアラーム出力接点が動作し、管理者に物理的に通知できます。また、設定によりメール送信やSNMPトラップによる通知も可能です。
Q：1対1の通信しかできませんか？ A：いいえ、1台の送信元から最大8台の受信機へ同時に信号を転送するマルチポイント転送に対応しています。
Q：接点入力にどのような機器を接続できますか？ A：無電圧接点出力（リレー）を持つセンサーや、TTLオープンコレクタ出力を持つ電子機器を接続できます。
Q：履歴は確認できますか？ A：はい、最大10,000件の入出力履歴を本体内に保存でき、WebブラウザやFTP経由で確認・取得が可能です。
Q：IPv6環境でも使用できますか？ A：はい、IPv4/IPv6デュアルスタックに対応しており、最新のインフラ環境でもそのまま導入いただけます。
Q：AC100V以外の電源で動作しますか？ A：本モデル（ND-ST01）はAC100V専用です。付属の電源ケーブルで直接コンセントから受電します。
